ALB の後ろに API Gateway を配置する構成を組んでみた

2026.02.05

 はじめにやかめです。

API Gateway と ALB の構成といえば「API Gateway から ALB を呼び出す」パターンをよく目にしますが、今回は逆の「ALB の背後に API Gateway を配置する」構成を初めて知ったため、実際に作ってみました。
調べてみると、以下の AWS re:Post 記事があり、Private API Gateway を VPC Endpoint 経由でロードバランサーから呼び出す構成が紹介されていました。
https://repost.aws/ja/knowledge-center/invoke-private-api-gateway
本記事では、上記記事を参考に、
外部インターネット → ALB → VPC Endpoint（execute-api）→ API Gateway → Lambda
という構成を作成し、ALB 経由で API Gateway に通信が到達するか確認します。
!今回は挙動確認を目的とした検証用の構成であり、本番利用を前提とした設計ではありません。

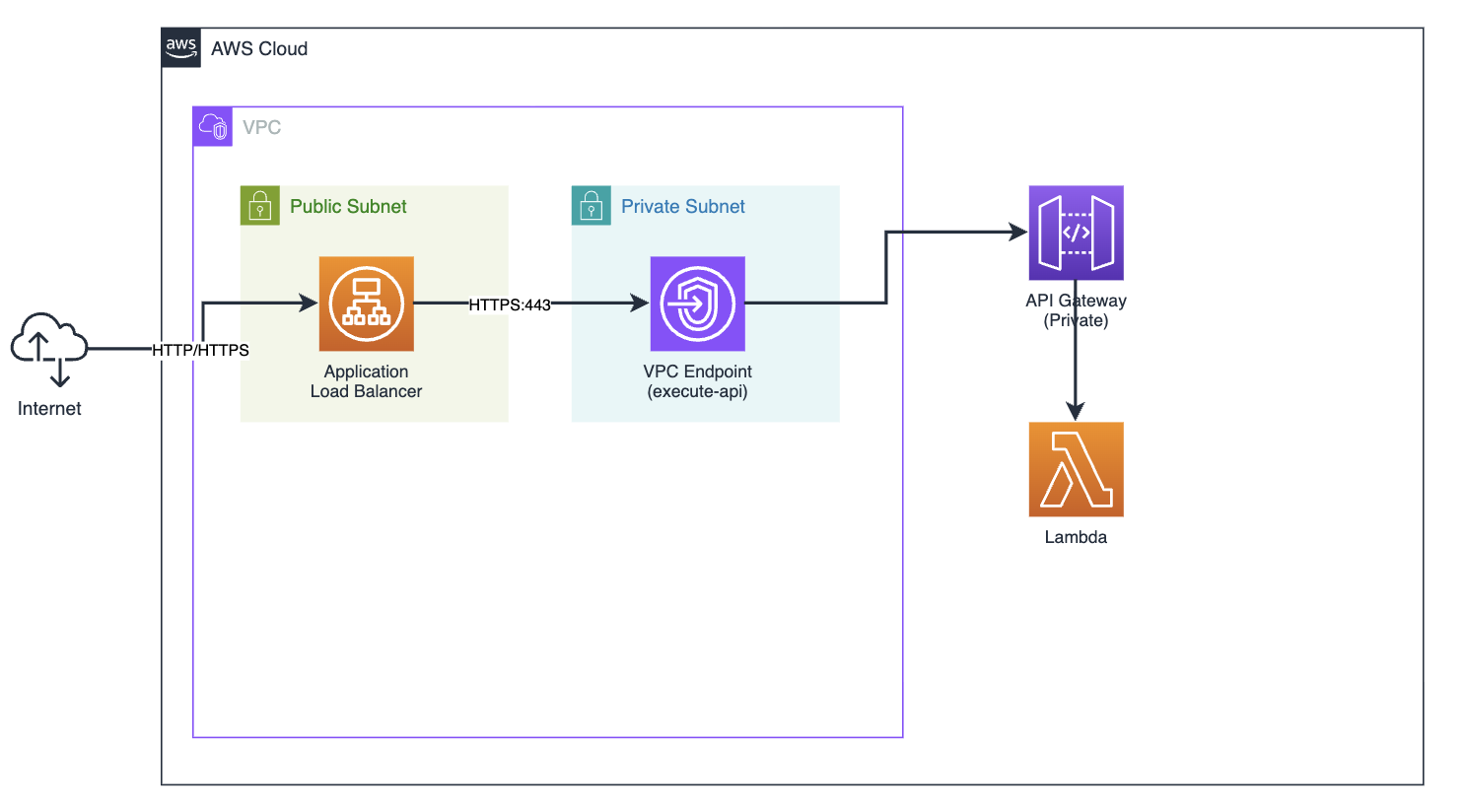

 構成図
 やってみたALB の背後に Private API Gateway を配置する構成を作成した手順を整理します。
 1. セキュリティグループの作成最初に、ALB 用と VPC Endpoint 用のセキュリティグループを作成します。
ALB 用セキュリティグループ
インバウンド
HTTP(80)/HTTPS(443)
送信元：0.0.0.0/0

アウトバウンド：
HTTPS(443)
送信先：VPC Endpoint 用 SG

ALB は外部からの HTTP/HTTPS 通信を受け付け、アウトバウンドは VPC Endpoint に対する HTTPS 通信のみを許可しています。
VPC Endpoint 用セキュリティグループ
インバウンド
HTTPS(443)
送信元：ALB 用セキュリティグループ

アウトバウンド：
デフォルト

VPC Endpoint は ALB からの HTTPS 通信のみを受け付け、アウトバウンドはデフォルト設定のままとしています。

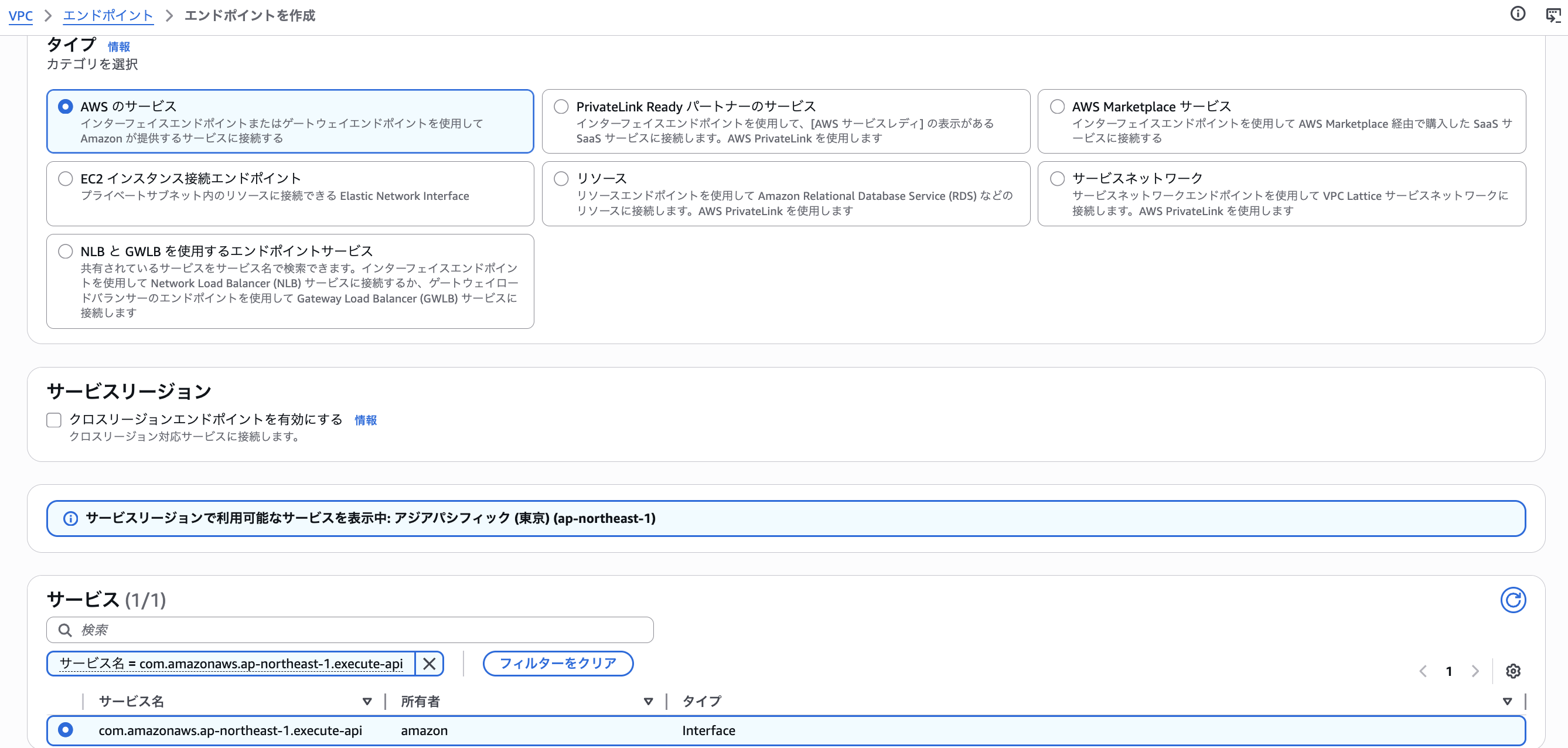

 2. VPC Endpoint の作成次に、API Gateway にアクセスするための Interface VPC Endpoint を作成します。
サービス名：com.amazonaws.ap-northeast-1.execute-api
タイプ：Interface

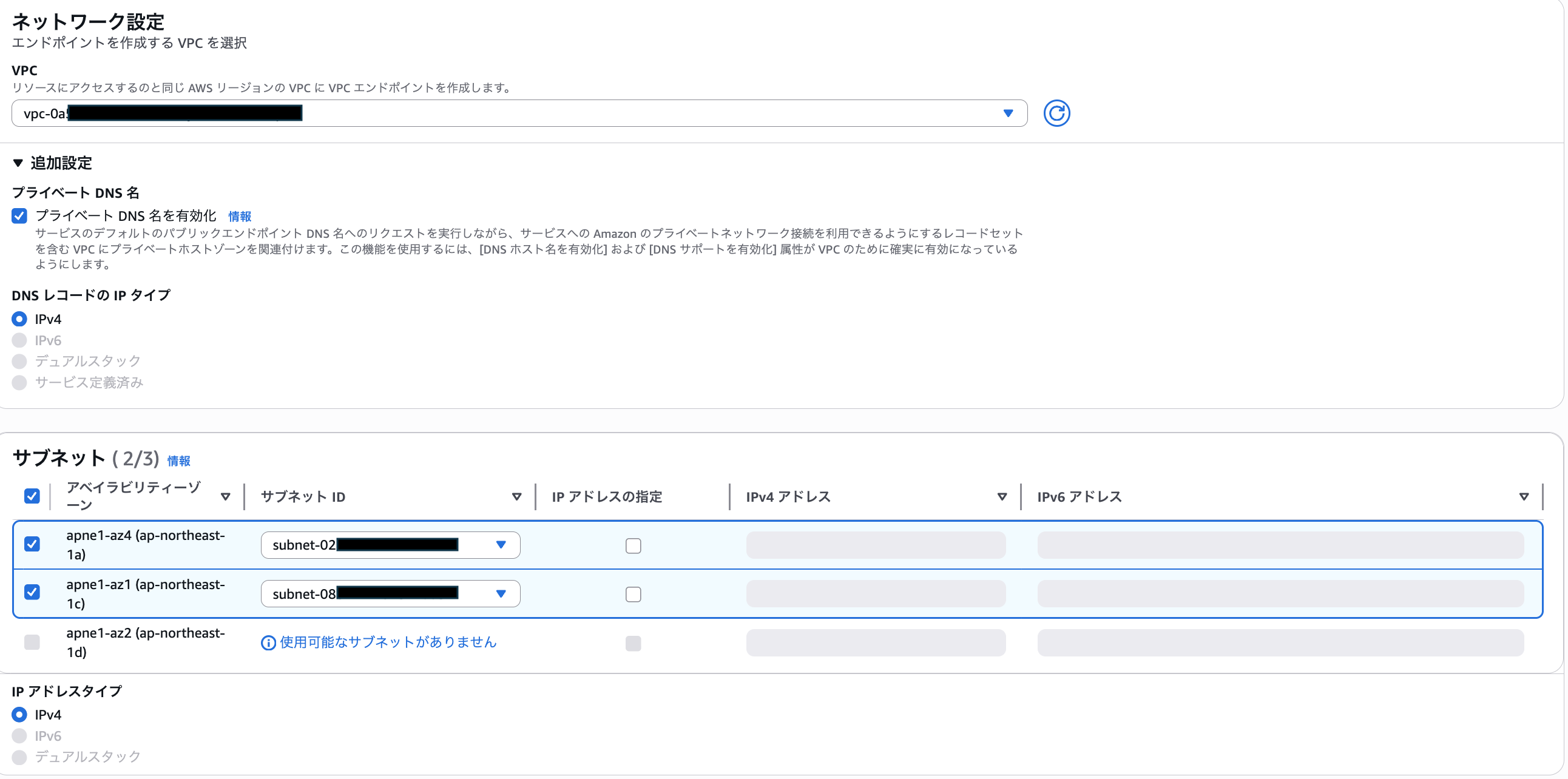

サブネット：Private Subnet
セキュリティグループ：VPC Endpoint 用 SG
ポリシー：フルアクセス
Private DNS：有効


サービス名には API Gateway 用の execute-api を指定し、ポリシーは検証用途のためフルアクセスとしています。

また、Private DNS を有効にすることで、VPC 内から execute-api のエンドポイントが VPC Endpoint 経由で解決されるようになります。

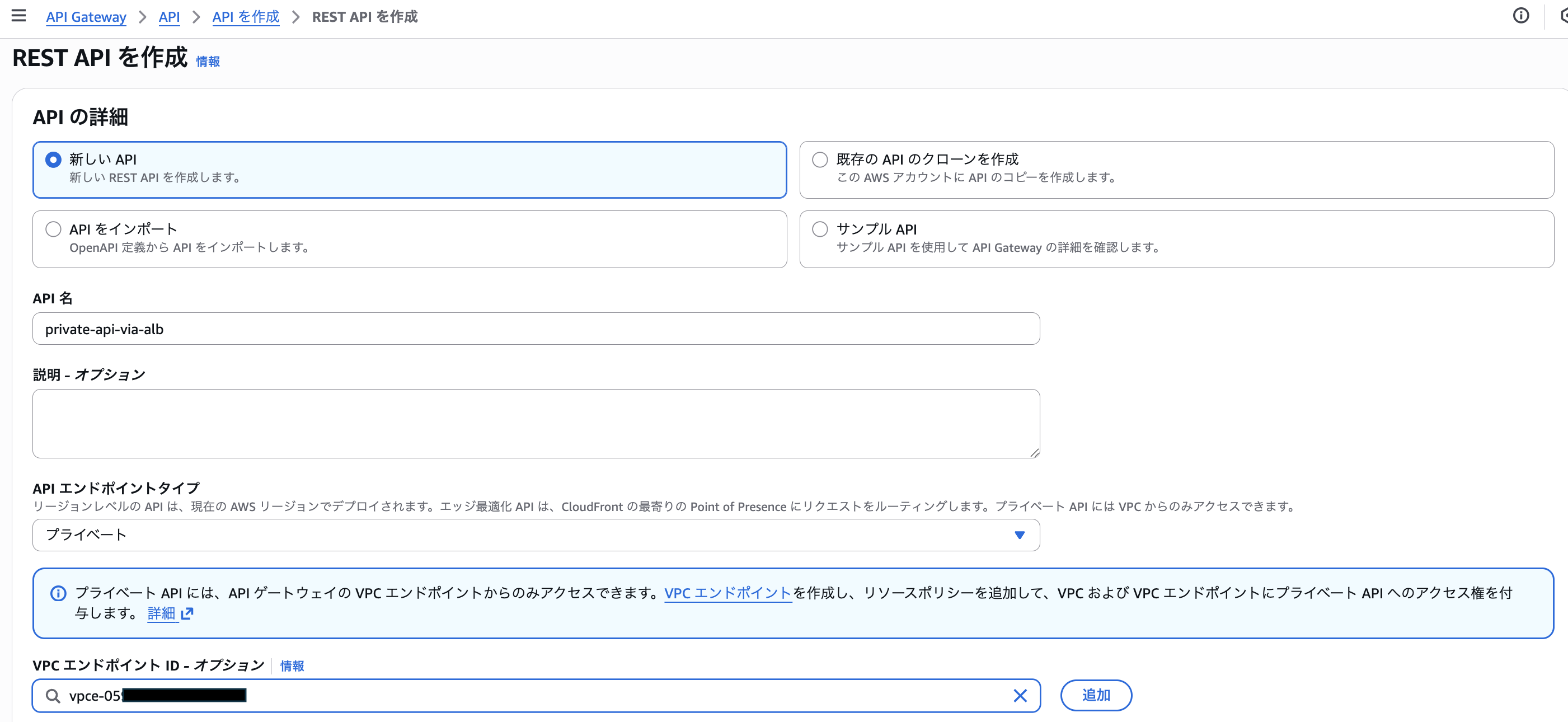

 3. Private API Gateway を作成API Gateway で Private REST API を作成します。
API 種別：REST API
API エンドポイントタイプ：プライベート
VPC エンドポイント ID：作成したVPC エンドポイントの ID

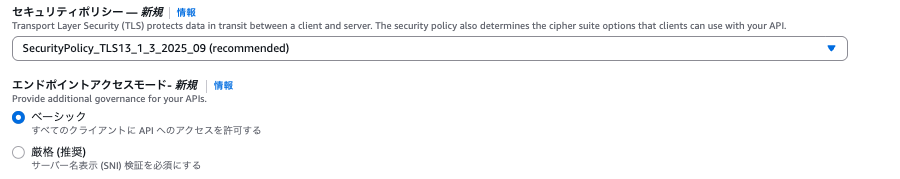

セキュリティポリシー：SecurityPolicy_TLS13_1_3_2025_09 (recommended)
エンドポイントアクセスモード：ベーシック
VPC エンドポイント ID を指定することで、 Private API Gateway と VPC Endpoint が関連付けられます。


Resource Policy を設定

API Gateway 側では、VPC Endpoint 経由のアクセスのみを許可するため、以下のような Resource Policy を設定します。（上部の AWS re:Post を参考にしています）
Resource Policy{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Deny",
      "Principal": "*",
      "Action": "execute-api:Invoke",
      "Resource": "arn:aws:execute-api:ap-northeast-1:ACCOUNT_ID:API_ID/*/*/*",
      "Condition": {
        "StringNotEquals": {
          "aws:SourceVpce": "vpce-xxxxxxxx"
        }
      }
    },
    {
      "Effect": "Allow",
      "Principal": "*",
      "Action": "execute-api:Invoke",
      "Resource": "arn:aws:execute-api:ap-northeast-1:ACCOUNT_ID:API_ID/*/*/*"
    }
  ]
}
ルートリソース / に GET メソッドを作成

API Gateway 上では、追加のリソースは作成せずデフォルトのルートリソース / のみに GET メソッドを作成します。
リソースパス：/
HTTP メソッド：GET
認可：NONE
API キー：不要
統合タイプ：Lambda（または Mock）
 4. Lambda を統合事前に作成しておいた Lambda 関数をルートリソース / の GET メソッドに統合します。

なお、今回の検証では通信経路の確認が目的であるため、Lambda の代わりに Mock 統合を設定しても問題ありません。
def lambda_handler(event, context):
    return {
        "statusCode": 200,
        "body": "Hello from Lambda!"
    }
作成した API をステージ test にデプロイします。
ステージ名：test

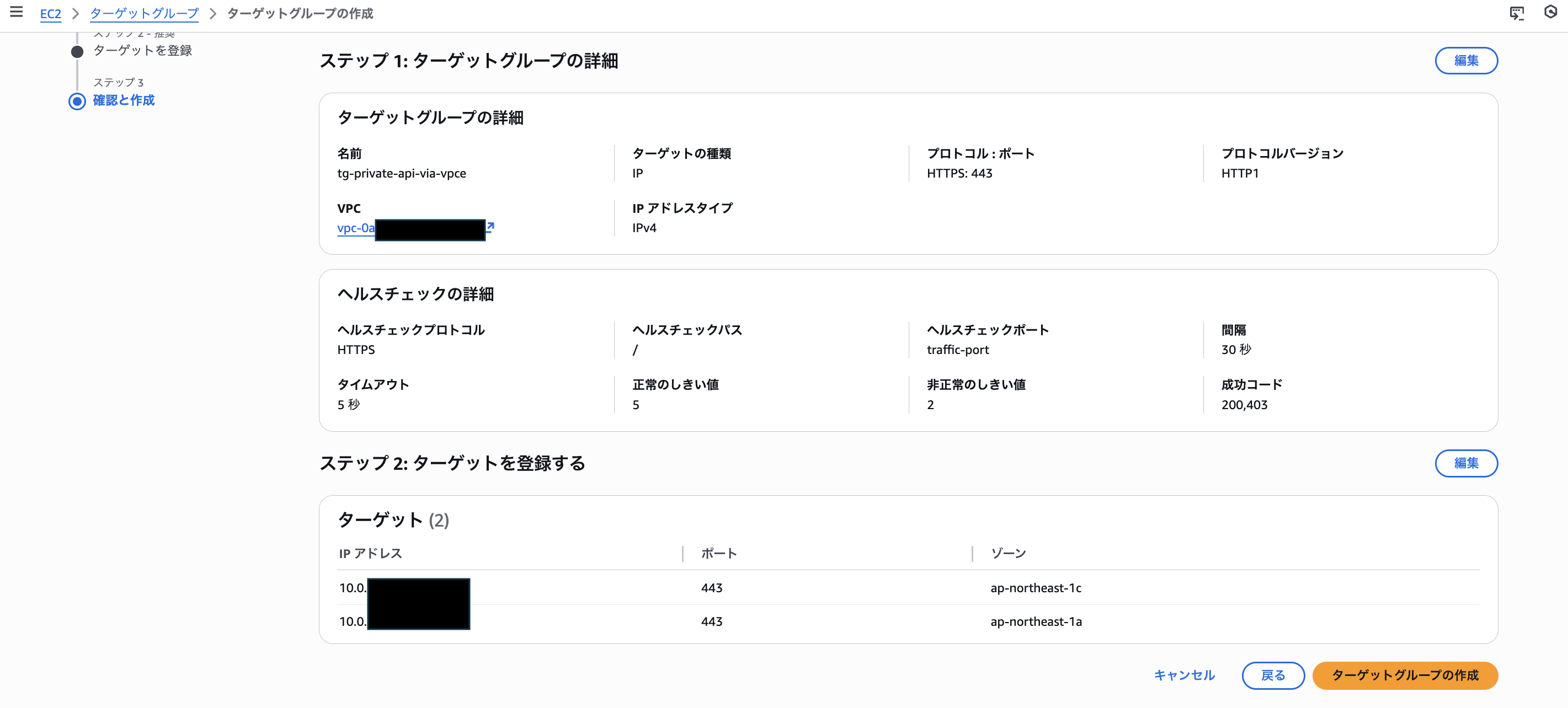

 5. ターゲットグループの作成ターゲットタイプ：IP
プロトコル：HTTPS
ポート：443
ヘルスチェックの詳細設定
成功コード：200,403

ターゲットを登録：
ネットワーク：使用する VPC
IPを指定してポートを定義する：VPC Endpoint の ENI（各 AZ の IP）

本構成では、API Gateway への到達可否のみを確認することを目的としているため、ヘルスチェックでは API Gateway に到達した際に返却される 403（認可エラー）も正常とみなす設定としています。

なお、動作確認時には実際に 200 レスポンスが返却されることを確認しています。
 6. ALB を作成種別：Application Load Balancer
スキーム：Internet-facing
サブネット：Public Subnet（2AZ）
セキュリティグループ：ALB 用 SG
リスナー：HTTP (80)
ターゲットグループ：作成したターゲットグループを選択
 7. ALB のルールを設定ALB から API Gateway に正しくリクエストが届くよう、リスナールールで Host ヘッダーを書き換えます。
条件：パス = /*
トランスフォーム：
一致：.*
置換：{API_ID}.execute-api.ap-northeast-1.amazonaws.com

アクション：ターゲットグループへ転送
Host ヘッダーを API Gateway のエンドポイントに書き換えています。
 8. 動作確認
ALB の DNS 名に対して /test/ を指定してアクセスしたところ、API Gateway を経由して Lambda のレスポンスが返ることを確認しました。
 おわりに今回は「ALB の背後に API Gateway を配置する構成」を作成してみました。
構成を作成する過程で、ALB 側での Host ヘッダーの書き換え設定に苦戦しました。同様の構成を試される際はご注意ください。
また、今回の検証は挙動確認を目的としたものであり、本番利用については考慮していないことをご理解ください。
本記事が参考になれば幸いです。
