Amazon FSx for NetApp ONTAPのバックアップを柔軟に管理したいな
こんにちは、のんピ(@non____97)です。
皆さんはAmazon FSx for NetApp ONTAPのバックアップを柔軟に管理したいと思ったことはありますか?
Amazon FSx for NetApp ONTAPでは日次で自動バックアップを行うことができます。
デフォルトでは、Amazon FSx はファイルシステムのボリュームの自動バックアップを毎日取得します。これらの自動の日次バックアップは、ファイルシステムの作成時に設定された日次バックアップウィンドウ中に実行されます。日次バックアップ期間のある時点で、バックアッププロセスの初期化中にストレージ I/O が一時的に中断される場合があります (通常は数秒未満)。日次バックアップ期間を選択するときは、1 日の中で都合の良い時間帯を選択することをお勧めします。この時間は、ボリュームを使用するアプリケーションの通常の動作時間外であることが理想的です。
自動の日次バックアップは、保持期間と呼ばれる一定期間保持されます。自動の日次バックアップのデフォルトの保持期間は 7 日です。保持期間は、1～90 日間で設定できます。
ただ、以下のようにバックアップを取得・管理したい場面もあると考えます。
- 1時間ごとにバックアップを取得したい
- バックアップの保持期間を1年にしたい
- 指定のボリュームのみバックアップを取得する間隔をカスタマイズしたい
上述のような要件を満たす方法としては、Lambda関数とEventBridgeルールを駆使して自分でバックアップの取得・管理処理を実装するのが挙げられます。しかし、自分で実装するのは大変ですし、何よりも管理コストがかかります。
今回、AWS BackupがAmazon FSx for NetApp ONTAPをサポートしました。
AWSブログでも紹介されていますね。
これにより、先述した悩みが解消できそうです。
ということで、AWS Backupを使ってAmazon FSx for NetApp ONTAPのバックアップ・リストアをやってみたので紹介します。
ボリュームの確認
それでは、AWS Backupを使ったバックアップ・リストアを試してみます。
まず、バックアップ・リストアするFSx for ONTAPのボリュームを確認します。
対象のボリュームはSVMに割り当てている以下の4つです。
- SVMのルートボリューム
- iSCSI LUN用ボリューム
- SMB用ボリューム
- NFS用ボリューム
$ aws fsx describe-volumes \
--filters Name=storage-virtual-machine-id,Values="$svm_id"
{
"Volumes": [
{
"CreationTime": "2022-05-19T00:43:15+00:00",
"FileSystemId": "fs-0967312eff2f5f5e1",
"Lifecycle": "CREATED",
"Name": "classmethod_dev_fsx_netapp_ontap_single_az_svm_root",
"OntapConfiguration": {
"FlexCacheEndpointType": "NONE",
"JunctionPath": "/",
"SecurityStyle": "MIXED",
"SizeInMegabytes": 1024,
"StorageEfficiencyEnabled": false,
"StorageVirtualMachineId": "svm-0a3a78e7c64ff2c5d",
"StorageVirtualMachineRoot": true,
"TieringPolicy": {
"Name": "NONE"
},
"UUID": "ab10c43e-d70c-11ec-98a1-4f0618187ab3",
"OntapVolumeType": "RW"
},
"ResourceARN": "arn:aws:fsx:ap-northeast-1:<AWSアカウントID>:volume/fs-0967312eff2f5f5e1/fsvol-0d6bedc0582bb8ede",
"VolumeId": "fsvol-0d6bedc0582bb8ede",
"VolumeType": "ONTAP"
},
{
"CreationTime": "2022-05-19T00:49:59.169000+00:00",
"FileSystemId": "fs-0967312eff2f5f5e1",
"Lifecycle": "CREATED",
"Name": "classmethod_dev_fsx_netapp_ontap_single_az_volume_lun",
"OntapConfiguration": {
"FlexCacheEndpointType": "NONE",
"JunctionPath": "/lun",
"SecurityStyle": "MIXED",
"SizeInMegabytes": 20480,
"StorageEfficiencyEnabled": true,
"StorageVirtualMachineId": "svm-0a3a78e7c64ff2c5d",
"StorageVirtualMachineRoot": false,
"TieringPolicy": {
"CoolingPeriod": 31,
"Name": "AUTO"
},
"UUID": "a60c3ae5-d70d-11ec-aeb4-877d41bba405",
"OntapVolumeType": "RW"
},
"ResourceARN": "arn:aws:fsx:ap-northeast-1:<AWSアカウントID>:volume/fs-0967312eff2f5f5e1/fsvol-034753ad216df7904",
"VolumeId": "fsvol-034753ad216df7904",
"VolumeType": "ONTAP"
},
{
"CreationTime": "2022-05-20T05:52:30.902000+00:00",
"FileSystemId": "fs-0967312eff2f5f5e1",
"Lifecycle": "CREATED",
"Name": "classmethod_dev_fsx_netapp_ontap_single_az_volume_smb_encryption",
"OntapConfiguration": {
"FlexCacheEndpointType": "NONE",
"JunctionPath": "/smb_encryption",
"SecurityStyle": "NTFS",
"SizeInMegabytes": 1024,
"StorageEfficiencyEnabled": true,
"StorageVirtualMachineId": "svm-0a3a78e7c64ff2c5d",
"StorageVirtualMachineRoot": false,
"TieringPolicy": {
"CoolingPeriod": 31,
"Name": "AUTO"
},
"UUID": "146ecf98-d801-11ec-aeb4-877d41bba405",
"OntapVolumeType": "RW"
},
"ResourceARN": "arn:aws:fsx:ap-northeast-1:<AWSアカウントID>:volume/fs-0967312eff2f5f5e1/fsvol-04b998144d14d760a",
"VolumeId": "fsvol-04b998144d14d760a",
"VolumeType": "ONTAP"
},
{
"CreationTime": "2022-05-25T00:06:50.607000+00:00",
"FileSystemId": "fs-0967312eff2f5f5e1",
"Lifecycle": "CREATED",
"Name": "classmethod_dev_fsx_netapp_ontap_single_az_volume_nfs",
"OntapConfiguration": {
"FlexCacheEndpointType": "NONE",
"JunctionPath": "/nfs",
"SecurityStyle": "UNIX",
"SizeInMegabytes": 1024,
"StorageEfficiencyEnabled": true,
"StorageVirtualMachineId": "svm-0a3a78e7c64ff2c5d",
"StorageVirtualMachineRoot": false,
"TieringPolicy": {
"CoolingPeriod": 31,
"Name": "AUTO"
},
"UUID": "98678314-dbbe-11ec-aeb4-877d41bba405",
"OntapVolumeType": "RW"
},
"ResourceARN": "arn:aws:fsx:ap-northeast-1:<AWSアカウントID>:volume/fs-0967312eff2f5f5e1/fsvol-055cc5edc6f25e60c",
"VolumeId": "fsvol-055cc5edc6f25e60c",
"VolumeType": "ONTAP"
}
]
}テストファイルの作成
SMB
バックアップ・リストアをするにあたり、リストアしたことが分かりやすくなるようにテストファイルを作成します。
まずはSMB用ボリュームのテストファイルです。
NetApp ONTAP CLIでsmb_encryptionという共有があることを確認します。
::> vserver cifs share show
Vserver Share Path Properties Comment ACL
-------------- ------------- ----------------- ---------- -------- -----------
classmethod-dev-fsx-netapp-ontap-single-az-svm oplocks BUILTIN\Administrators / Full Control
c$ / browsable -
changenotify
encrypt-data
show-previous-versions
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable
ipc$ / - -
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable Everyone / Full Control
smb_ /smb_encryption encrypt-data
encryption -
3 entries were displayed.こちらの共有をZドライブに割り当てます。
# 現在のドライブ一覧を確認
> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.30 15.70 FileSystem C:\ Windows\system32
Cert Certificate \
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
# Zドライブに共有を割り当て
> net use Z: \\SINGLE-AZ-SVM.fsx-dev.classmethod.jp\smb_encryption
\\SINGLE-AZ-SVM.fsx-dev.classmethod.jp\smb_encryption のパスワードが無効です。
'SINGLE-AZ-SVM.fsx-dev.classmethod.jp' のユーザー名を入力してください: fsx-dev.classmethod.jp\FSxAdmin
SINGLE-AZ-SVM.fsx-dev.classmethod.jp のパスワードを入力してください:
コマンドは正常に終了しました。
# Zドライブに共有が割り当てられていることを確認
> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.30 15.70 FileSystem C:\ Windows\system32
Cert Certificate \
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
Z 0.00 0.95 FileSystem \\SINGLE-AZ-SVM.fsx-dev.classmet...Zドライブに割り当てられたことを確認したら、Z:\aws-backup-test\aws-backup-test.txtというファイルを作成します。
# フォルダの作成
> New-Item Z:\aws-backup-test -type directory
ディレクトリ: Z:\
Mode LastWriteTime Length Name
---- ------------- ------ ----
d----- 2022/05/25 0:21 aws-backup-test
# テストファイルの作成
> Write-Output "This is a test file of AWS Backup." `
| Add-Content Z:\aws-backup-test\aws-backup-test.txt -Encoding Default
> Get-Content Z:\aws-backup-test\aws-backup-test.txt
This is a test file of AWS Backup.NFS
次にNFS用ボリュームのテストファイルの準備をします。
まず、マウントポイント/nfsにFSx for ONTAPの/nfsをマウントさせます。
# 現在のディスクサイズ一覧を表示
$ df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 462M 0 462M 0% /dev
tmpfs tmpfs 470M 0 470M 0% /dev/shm
tmpfs tmpfs 470M 412K 470M 1% /run
tmpfs tmpfs 470M 0 470M 0% /sys/fs/cgroup
/dev/nvme0n1p1 xfs 8.0G 1.6G 6.5G 20% /
/dev/mapper/3600a09806c574231752b53784865462f1 ext4 2.0G 6.1M 1.8G 1% /lun/part1
/dev/mapper/3600a09806c574231752b53784865462f2 ext4 2.9G 9.1M 2.8G 1% /lun/part2
# マウントポイントの作成
$ sudo mkdir /nfs
# マウント
$ sudo mount -t nfs -o nfsvers=4.1 svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs /nfs
# 指定したマウントポイントにNFSでマウントできているか確認
$ df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 462M 0 462M 0% /dev
tmpfs tmpfs 470M 0 470M 0% /dev/shm
tmpfs tmpfs 470M 412K 470M 1% /run
tmpfs tmpfs 470M 0 470M 0% /sys/fs/cgroup
/dev/nvme0n1p1 xfs 8.0G 1.6G 6.5G 20% /
/dev/mapper/3600a09806c574231752b53784865462f1 ext4 2.0G 6.1M 1.8G 1% /lun/part1
/dev/mapper/3600a09806c574231752b53784865462f2 ext4 2.9G 9.1M 2.8G 1% /lun/part2
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs nfs4 973M 320K 973M 1% /nfs/nfs/aws-backup-test/aws-backup-test.txtというテストファイルを作成します。
# ディレクトリの所有者を変更
$ sudo chown ssm-user:ssm-user /nfs
$ ls -ld /nfs
drwxr-xr-x 3 ssm-user ssm-user 4096 May 25 00:28 /nfs
# テストファイルの作成
$ mkdir /nfs/aws-backup-test
$ echo "This is a test file of AWS Backup." > /nfs/aws-backup-test/aws-backup-test.txt
$ ls -l /nfs/aws-backup-test/aws-backup-test.txt
-rw-r--r-- 1 ssm-user ssm-user 35 May 25 00:32 /nfs/aws-backup-test/aws-backup-test.txt
$ cat /nfs/aws-backup-test/aws-backup-test.txt
This is a test file of AWS Backup.iSCSI LUN
最後にiSCSI LUN用ボリュームのテストファイルの準備をします。
iSCSI LUNはAmazon Linux 2にマウントするものと、Windows Serverにマウントするものの2つあるので、それぞれ行います。
まずは、Amazon Linux 2にマウントするLUNです。マウントポイント/lun/part1配下に、./aws-backup-test/aws-backup-test.txtというテストファイルを作成します。
# テストファイルの作成
$ mkdir /lun/part1/aws-backup-test
$ echo "This is a test file of AWS Backup." > /lun/part1/aws-backup-test/aws-backup-test.txt
$ ls -l /lun/part1/aws-backup-test/aws-backup-test.txt
-rw-r--r-- 1 ssm-user ssm-user 35 May 25 00:35 /lun/part1/aws-backup-test/aws-backup-test.txt
$ cat /lun/part1/aws-backup-test/aws-backup-test.txt
This is a test file of AWS Backup.続いて、Windows ServerにマウントするLUNです。LUNをディスクとして認識させるためにスクリプトを実行します。
# iSCSIサービスが起動していることを確認
GS C:\Windows\system32> Get-Service MSiSCSI
Status Name DisplayName
------ ---- -----------
Running MSiSCSI Microsoft iSCSI Initiator Service
# ヒアドキュメントで処理内容を記述
> $establish_iscsi = @'
#iSCSI IP addresses for Preferred and Standby subnets
$TargetPortalAddresses = @("10.0.10.96","10.0.10.45")
#iSCSI Initator IP Address (Local node IP address)
$LocaliSCSIAddress = "10.0.0.138"
#Connect to FSx for NetApp ONTAP file system
Foreach ($TargetPortalAddress in $TargetPortalAddresses) {
New-IscsiTargetPortal -TargetPortalAddress $TargetPortalAddress
-TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAddress
}
#Add MPIO support for iSCSI
New-MSDSMSupportedHW -VendorId MSFT2005 -ProductId iSCSIBusType_0x9
#Establish iSCSI connection
1..4 | %{Foreach($TargetPortalAddress in $TargetPortalAddresses){
Get-IscsiTarget `
| Connect-IscsiTarget `
-IsMultipathEnabled $true `
-TargetPortalAddress $TargetPortalAddress `
-InitiatorPortalAddress $LocaliSCSIAddress `
-IsPersistent $true}
}
#Set the MPIO Policy to Round Robin
Set-MSDSMGlobalDefaultLoadBalancePolicy -Policy RR
'@
# ヒアドキュメントの内容をファイルに書き込み
> Write-Output $establish_iscsi `
| Out-File "establish_iscsi.ps1"
# 実行
> .\establish_iscsi.ps1
InitiatorInstanceName :
InitiatorPortalAddress :
IsDataDigest : False
IsHeaderDigest : False
TargetPortalAddress : 10.0.10.96
TargetPortalPortNumber : 3260
PSComputerName :
-TargetPortalPortNumber : 用語 '-TargetPortalPortNumber' は、コマンドレット、関数、スクリプト ファイル、または操作可能なプログラムの名前として認識されません。名前が正
しく記述されていることを確認し、パスが含まれている場合はそのパスが正しいことを確認してから、再試行してください。
発生場所 C:\Windows\system32\establish_iscsi.ps1:10 文字:3
+ -TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAdd ...
+ ~~~~~~~~~~~~~~~~~~~~~~~
+ CategoryInfo : ObjectNotFound: (-TargetPortalPortNumber:String) [], CommandNotFoundException
+ FullyQualifiedErrorId : CommandNotFoundException
InitiatorInstanceName :
InitiatorPortalAddress :
IsDataDigest : False
IsHeaderDigest : False
TargetPortalAddress : 10.0.10.45
TargetPortalPortNumber : 3260
PSComputerName :
-TargetPortalPortNumber : 用語 '-TargetPortalPortNumber' は、コマンドレット、関数、スクリプト ファイル、または操作可能なプログラムの名前として認識されません。名前が正
しく記述されていることを確認し、パスが含まれている場合はそのパスが正しいことを確認してから、再試行してください。
発生場所 C:\Windows\system32\establish_iscsi.ps1:10 文字:3
+ -TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAdd ...
+ ~~~~~~~~~~~~~~~~~~~~~~~
+ CategoryInfo : ObjectNotFound: (-TargetPortalPortNumber:String) [], CommandNotFoundException
+ FullyQualifiedErrorId : CommandNotFoundException
ProductId : iSCSIBusType_0x9
VendorId : MSFT2005
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370000
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-4000013700000009
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0500
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370002
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000a
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0500
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370004
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000b
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0600
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370006
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000c
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0600
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370008
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000d
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0700
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 40000137000a
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000e
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0700
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 40000137000c
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-400001370000000f
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0800
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 40000137000e
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffff800938ec7010-4000013700000010
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0800
PSComputerName :スクリプト実行後、Windows ServerにRDP接続してディスクの管理を見ると、オフラインとなっているディスクを確認できました。
ディスクをオンラインにして、Dドライブに割り当てます。
Dドライブ配下に.\aws-backup-test\aws-backup-test.txtというテストファイルを作成します。
# 現在のドライブ一覧を確認
> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.31 15.69 FileSystem C:\ Windows\system32
Cert Certificate \
D 0.03 8.99 FileSystem D:\
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
# フォルダの作成
> New-Item D:\aws-backup-test -type directory
ディレクトリ: D:\
Mode LastWriteTime Length Name
---- ------------- ------ ----
d----- 2022/05/25 1:19 aws-backup-test
# テストファイルの作成
> Write-Output "This is a test file of AWS Backup." `
| Add-Content D:\aws-backup-test\aws-backup-test.txt -Encoding Default
> Get-Content D:\aws-backup-test\aws-backup-test.txt
This is a test file of AWS Backup.AWS Backupの設定
全てのテストファイルを作成できたので、AWS Backupで各ボリュームのバックアップ設定を行います。
AWS Backupのコンソールでバックアッププラン-バックアップ計画を作成するをクリックします。
まず、起動オプションを選択します。色々カスタマイズしてみたいので新しいプランを立てるを選択します。
バックアップルールの設定を行います。
UTCで月曜日から金曜日の間、毎時バックアップを取るように設定します。
なお、勢いでコールドストレージへの移行や別リージョンにコピーを設定しましたが、AWS公式ドキュメントを確認すると以下の通りどちらも対応していませんでした。
| AWS Backup supports | Cross-Region backup | Cross-account backup | AWS Backup Audit Manager | Incremental backup | Continuous backup and point-in-time restore (PITR) | Full AWS Backup management | Lifecycle to cold storage | Item-level restore‡ |
|---|---|---|---|---|---|---|---|---|
| EC2 | ✓ | ✓ | ✓ | ✓ | ||||
| S3 | ✓^ | ✓ | ✓ | ✓ | ✓ | |||
| EBS | ✓ | ✓ | ✓ | ✓ | ||||
| RDS | ✓* | ✓* | ✓ | ✓ | ✓ | |||
| Aurora | ✓* | ✓* | ✓ | |||||
| EFS | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| FSx for Lustre | ✓ | ✓ | ✓ | ✓ | ||||
| FSx for Windows File Server | ✓ | ✓ | ✓ | ✓ | ||||
| FSx for ONTAP | ✓† | ✓ | ||||||
| FSx for OpenZFS | ✓ | ✓ | ✓ | ✓ | ||||
| Storage Gateway | ✓ | ✓ | ✓ | ✓ | ||||
| DocumentDB | ✓* | ✓* | ✓ | |||||
| Neptune | ✓* | ✓* | ✓ | |||||
| Windows VSS | ✓ | ✓ | ✓ | ✓ | ||||
| Virtual machines | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| DynamoDB without AWS Backup advanced features | ✓ | |||||||
| DynamoDB with AWS Backup advanced features | ✓ | ✓ | ✓ | ✓ |
抜粋 : What is AWS Backup? - Feature availability by resource
バックアッププランの作成が完了すると以下のようになります。

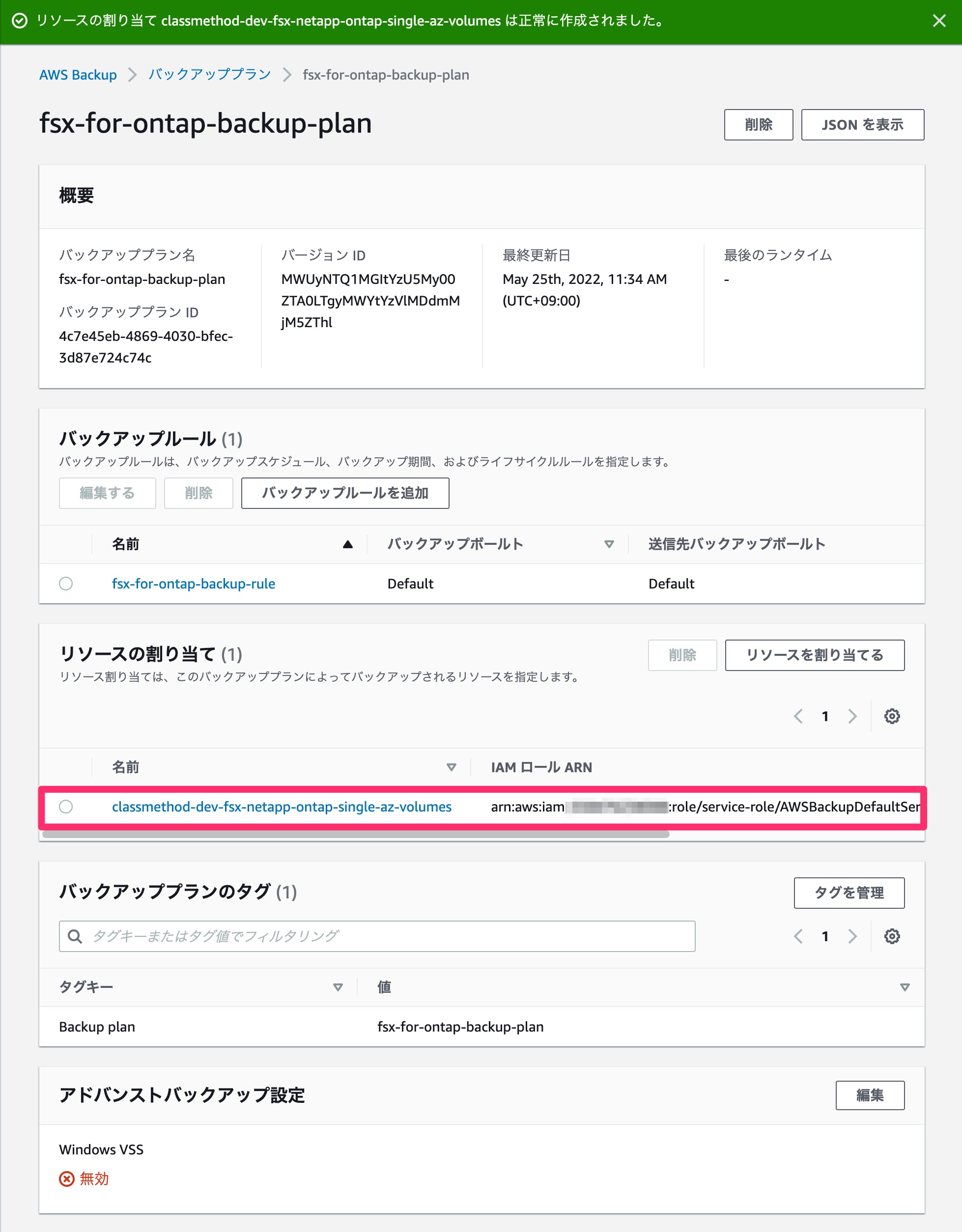

まだリソースの割り当てをしていないのでリソースを割り当てるをクリックし、FSx for ONTAPのボリュームがバックアップされるように設定します。
対象のリソースとして、FSx for ONTAPのボリュームを選択してリソースを割り当てるをクリックします。
FSx for ONTAPのボリュームがバックアップ対象として割り当てられました。

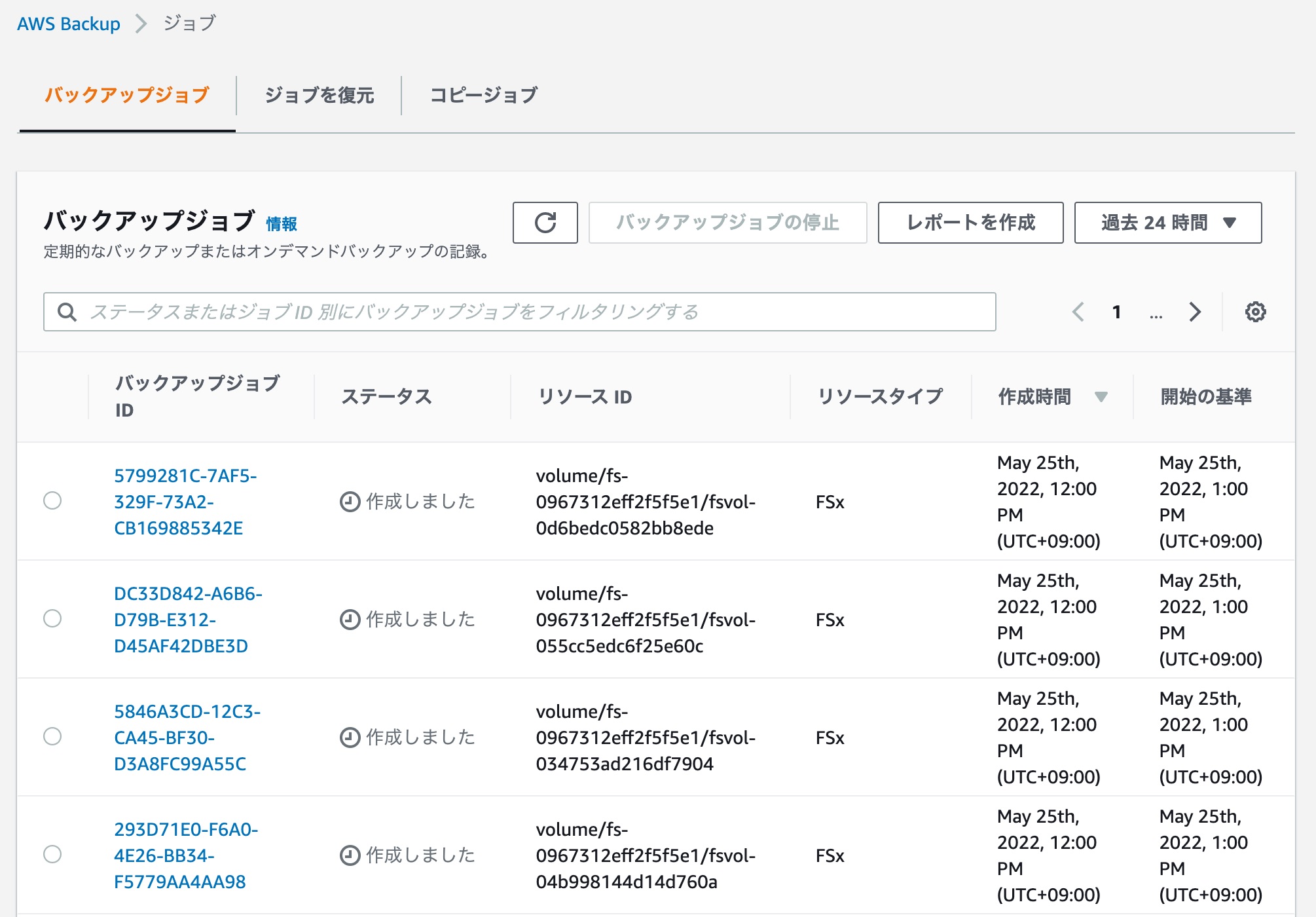

12:00になるとバックアップが始まりました。
しばらく待つと、バックアップが失敗しているジョブが1つありました。
バックアップジョブのエラーを確認すると、Amazon FSx could not create a backup of your volume because the volume is full. Please try again after increasing the size of the volume or freeing up space. For more information, please see the Amazon FSx user guide: https://docs.aws.amazon.com/fsx/latest/ONTAPGuide/troubleshooting.htmlと表示されました。
ボリュームサイズの空き容量が少ないことが原因でバックアップに失敗したようです。このボリュームのメトリクスを確認すると、確かに使用可能なボリューム容量がかなり少なくなっていました。
AWS公式ドキュメントを確認したところ、FSx for ONTAPのボリュームをバックアップする際にFSx for ONTAP内でスナップショットを取得するようです。そのため、スナップショットを保存するためにある程度の空き容量が必要なようですね。
How backups work
Amazon FSx backups use snapshots – point-in-time, read-only images of your volumes – to maintain incrementality between backups. Each time a backup is taken, Amazon FSx first takes a snapshot of your volume (the snapshot is stored in your volume, and consumes space on your SSD storage tier). Amazon FSx then compares this snapshot to the previous backup snapshot (if one exists) and copies only the changed data into your backup. If no prior backup snapshot exists, then the entire contents of the most recent backup snapshot is copied into your backup. After the latest backup snapshot is successfully taken, Amazon FSx deletes the previous backup snapshot. The snapshot used for the latest backup remains in your volume until the next backup is taken, when the process repeats.
スナップショット用の領域を確保するため、ボリュームサイズを20GBから30GBに変更します。
ボリューム拡張後、メトリクスから使用可能なボリューム容量の割合が増えていることを確認します。
NetApp ONTAP CLIからもTotal Used Percentが68%となっていることを確認でき、空き容量に余裕ができたことが分かります。
::> volume show-space -volume classmethod_dev_fsx_netapp_ontap_single_az_volume_lun
Volume Name: classmethod_dev_fsx_netapp_ontap_single_az_volume_lun
Volume MSID: 2161319944
Volume DSID: 1026
Vserver UUID: a7e1ed55-d70c-11ec-aeb4-877d41bba405
Aggregate Name: aggr1
Aggregate UUID: 05e68161-d0e5-4194-8c00-45421abd28b0
Hostname: FsxId0967312eff2f5f5e1-01
User Data: 18.98GB
User Data Percent: 63%
Deduplication: 244KB
Deduplication Percent: 0%
Temporary Deduplication: -
Temporary Deduplication Percent: -
Filesystem Metadata: 2.33MB
Filesystem Metadata Percent: 0%
SnapMirror Metadata: -
SnapMirror Metadata Percent: -
Tape Backup Metadata: -
Tape Backup Metadata Percent: -
Quota Metadata: -
Quota Metadata Percent: -
Inodes: 20KB
Inodes Percent: 0%
Inodes Upgrade: -
Inodes Upgrade Percent: -
Snapshot Reserve: 1.50GB
Snapshot Reserve Percent: 5%
Snapshot Reserve Unusable: -
Snapshot Reserve Unusable Percent: -
Snapshot Spill: -
Snapshot Spill Percent: -
Performance Metadata: 36KB
Performance Metadata Percent: 0%
Total Used: 20.48GB
Total Used Percent: 68%
Total Physical Used Size: 28.48MB
Physical Used Percentage: 0%
Logical Used Size: 20.62GB
Logical Used Percent: 69%
Logical Available: -ボリューム拡張後に実行されたバックアップジョブは全て正常に完了していることを確認できました。
バックアップボールトから複数の復旧ポイントがあることを確認できます。
AWS Backupの保護されたリソースからバックアップがあるリソースを確認すると、対象の4つのボリュームが追加されていました。
FSxのコンソールからバックアップを確認したい場合は、各ボリュームのバックアップタブから確認できます。
また、全てのボリュームのバックアップを一覧で確認したい場合は、FSxのコンソールのバックアップから確認できます。どうやらSVMのルートボリューム以外は各ボリューム名がバックアップ名となるようですね。
バックアップからボリュームをリストア
それでは、バックアップからボリュームをリストアします。
バックアップボールトから復旧ポイントを選択して、アクション-復元をクリックします。

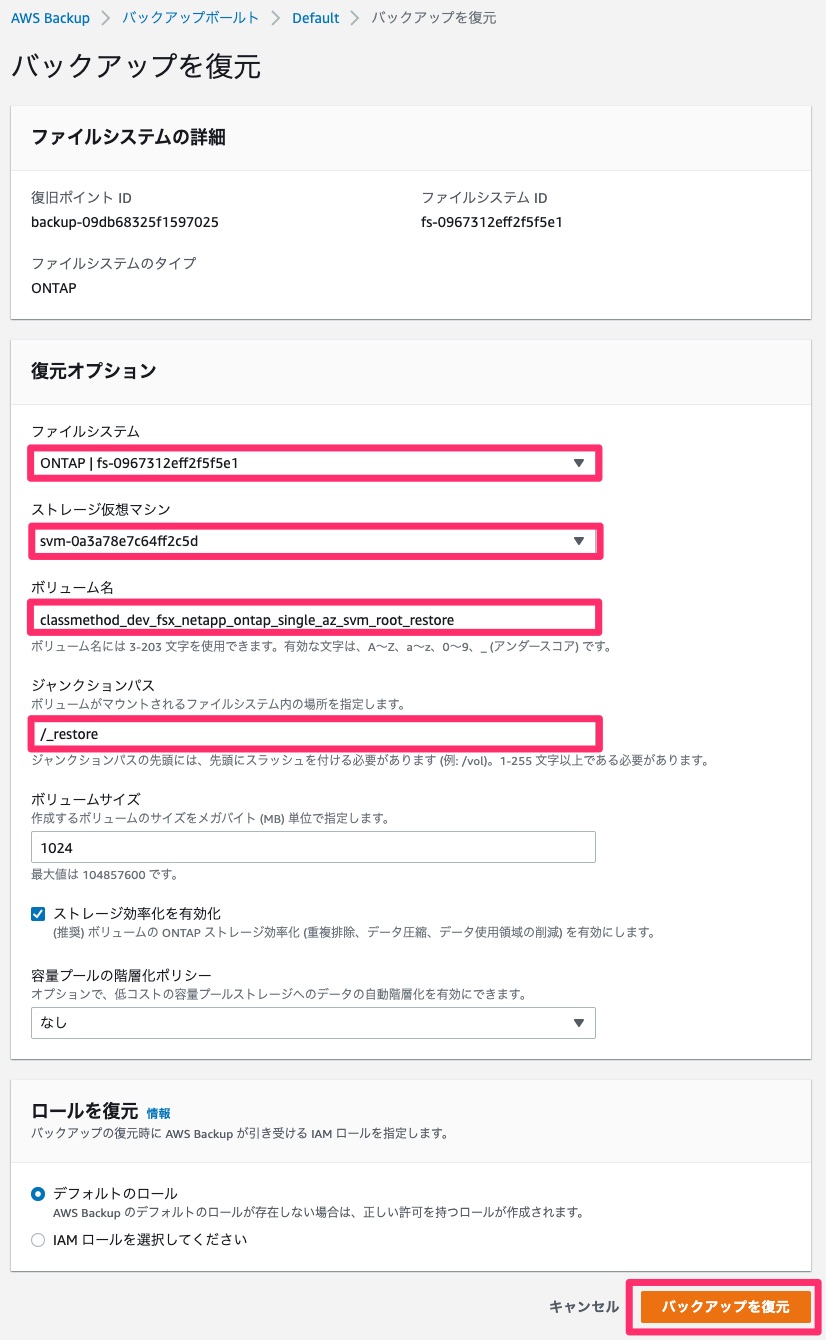

復元オプションでファイルシステム、SVM、ボリューム名、ジャンクションパスを指定してバックアップを復元をクリックします。ボリュームサイズやストレージ効率化の有効化、キャパシティプールの階層化ポリシーはバックアップしたボリュームと同じものが入力されています。
なお、ボリューム名、ジャンクションパスはSVM内で一意である必要があります。ボリューム名、ジャンクションパスが重複した場合は以下のようなエラーが出力されます。
- SVM内でボリューム名が重複している場合
classmethod_dev_fsx_netapp_ontap_single_az_volume_nfs is already the name of a volume associated with svm-0a3a78e7c64ff2c5d
- SVM内でジャンクションパスが重複している場合
/nfs is already a junction path on a volume associated with the same storage virtual machine.
リストアは3分ほどで完了しました。
同じ要領で他のボリュームもリストアします。
全てのボリュームのリストアが完了すると以下のようになります。ボリューム名とジャンクションパスは重複しないように、それぞれ末尾_restoreを追加しています。
NetApp ONTAP CLIでボリューム一覧を確認すると、確かにリストアしたボリュームが認識されていることを確認できます。
::> volume show
Vserver Volume Aggregate State Type Size Available Used%
--------- ------------ ------------ ---------- ---- ---------- ---------- -----
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_svm_root
aggr1 online RW 1GB 972.0MB 0%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_svm_root_restore
aggr1 online RW 1GB 1023MB 0%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_lun
aggr1 online RW 30GB 9.52GB 66%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore
aggr1 online RW 30GB 11.02GB 63%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_nfs
aggr1 online RW 1GB 972.4MB 0%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_nfs_restore
aggr1 online RW 1GB 1023MB 0%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_smb_encryption
aggr1 online RW 1GB 972.2MB 0%
classmethod-dev-fsx-netapp-ontap-single-az-svm
classmethod_dev_fsx_netapp_ontap_single_az_volume_smb_encryption_restore
aggr1 online RW 1GB 1023MB 0%
8 entries were displayed.なお、リストアするとボリュームのUUIDは変わるようです。
$ aws fsx describe-volumes \
--filters Name=storage-virtual-machine-id,Values="$svm_id" \
| jq -r ".Volumes[].OntapConfiguration.UUID" \
| sort
146ecf98-d801-11ec-aeb4-877d41bba405
49fcd34d-dbee-11ec-aeb4-877d41bba405
938e2508-dbed-11ec-aeb4-877d41bba405
98678314-dbbe-11ec-aeb4-877d41bba405
a60c3ae5-d70d-11ec-aeb4-877d41bba405
ab10c43e-d70c-11ec-98a1-4f0618187ab3
b73aec94-dbee-11ec-aeb4-877d41bba405
ffe9de5a-dbee-11ec-aeb4-877d41bba405動作確認
SMB
それでは動作確認を行います。
まずはSMBからです。
リストアしたボリュームについては共有がないため、共有を作成してあげます。
# 共有の確認
::> vserver cifs share show
Vserver Share Path Properties Comment ACL
-------------- ------------- ----------------- ---------- -------- -----------
classmethod-dev-fsx-netapp-ontap-single-az-svm oplocks BUILTIN\Administrators / Full Control
c$ / browsable -
changenotify
encrypt-data
show-previous-versions
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable
ipc$ / - -
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable Everyone / Full Control
smb_ /smb_encryption encrypt-data
encryption -
3 entries were displayed.
# リストアしたボリュームについて、"smb_encryption_restore" という名前で共有を作成
::> vserver cifs share create -share-name smb_encryption_restore -path /smb_encryption_restore -share-properties browsable,encrypt-data
# 共有が追加されているか確認
FsxId0967312eff2f5f5e1::> vserver cifs share show
Vserver Share Path Properties Comment ACL
-------------- ------------- ----------------- ---------- -------- -----------
classmethod-dev-fsx-netapp-ontap-single-az-svm oplocks BUILTIN\Administrators / Full Control
c$ / browsable -
changenotify
encrypt-data
show-previous-versions
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable
ipc$ / - -
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable Everyone / Full Control
smb_ /smb_encryption encrypt-data
encryption -
classmethod-dev-fsx-netapp-ontap-single-az-svm browsable Everyone / Full Control
smb_ /smb_encryption_ encrypt-data
encryption_ restore -
restore
4 entries were displayed.作成した共有をZドライブに割り当てます。
# 現在のドライブ一覧を確認
> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.26 15.73 FileSystem C:\ Windows\system32
Cert Certificate \
D 0.03 8.99 FileSystem D:\
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
# Zドライブに共有を割り当て
> net use Z: \\SINGLE-AZ-SVM.fsx-dev.classmethod.jp\smb_encryption_restore
\\SINGLE-AZ-SVM.fsx-dev.classmethod.jp\smb_encryption_restore のパスワードが無効です。
'SINGLE-AZ-SVM.fsx-dev.classmethod.jp' のユーザー名を入力してください: fsx-dev.classmethod.jp\FSxAdmin
SINGLE-AZ-SVM.fsx-dev.classmethod.jp のパスワードを入力してください:
コマンドは正常に終了しました。
# Zドライブに共有が割り当てられていることを確認
> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.26 15.73 FileSystem C:\ Windows\system32
Cert Certificate \
D 0.03 8.99 FileSystem D:\
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
Z 0.00 1.00 FileSystem \\SINGLE-AZ-SVM.fsx-dev.classmet...Zドライブに割り当て後、バックアップ取得前に作成したテストファイルがあることを確認します。
# テストファイルの確認
> Get-Content Z:\aws-backup-test\aws-backup-test.txt
This is a test file of AWS Backup.
> dir Z:\aws-backup-test
ディレクトリ: Z:\aws-backup-test
Mode LastWriteTime Length Name
---- ------------- ------ ----
-a---- 2022/05/25 0:23 36 aws-backup-test.txtZドライブに割り当てた共有にバックアップ取得前に作成したテストファイルがありました。
NFS
続いて、リストアしたNFS用ボリュームの動作確認です。
/nfs_restoreというマウントポイントを作成し、リストアしたボリュームをマウントします。
# 現在のディスクサイズ一覧を表示
$ df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 462M 0 462M 0% /dev
tmpfs tmpfs 470M 0 470M 0% /dev/shm
tmpfs tmpfs 470M 420K 470M 1% /run
tmpfs tmpfs 470M 0 470M 0% /sys/fs/cgroup
/dev/nvme0n1p1 xfs 8.0G 1.6G 6.5G 20% /
/dev/mapper/3600a09806c574231752b53784865462f1 ext4 2.0G 6.1M 1.8G 1% /lun/part1
/dev/mapper/3600a09806c574231752b53784865462f2 ext4 2.9G 9.1M 2.8G 1% /lun/part2
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs nfs4 973M 384K 973M 1% /nfs
# マウントポイントの作成
$ sudo mkdir /nfs_restore
# ディレクトリの所有者を変更
$ sudo chown ssm-user:ssm-user /nfs_restore
# マウント
$ sudo mount -t nfs svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs_restore /nfs_restore
# 指定したマウントポイントにNFSでマウントできているか確認
$ df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 462M 0 462M 0% /dev
tmpfs tmpfs 470M 0 470M 0% /dev/shm
tmpfs tmpfs 470M 420K 470M 1% /run
tmpfs tmpfs 470M 0 470M 0% /sys/fs/cgroup
/dev/nvme0n1p1 xfs 8.0G 1.6G 6.5G 20% /
/dev/mapper/3600a09806c574231752b53784865462f1 ext4 2.0G 6.1M 1.8G 1% /lun/part1
/dev/mapper/3600a09806c574231752b53784865462f2 ext4 2.9G 9.1M 2.8G 1% /lun/part2
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs nfs4 973M 384K 973M 1% /nfs
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs_restore nfs4 1.0G 576K 1.0G 1% /nfs_restoreマウント後、事前に作成したファイルがあることを確認します。
$ ls -l /nfs_restore/
total 4
drwxr-xr-x 2 ssm-user ssm-user 4096 May 25 00:32 aws-backup-test
$ ls -ld /nfs_restore/aws-backup-test/
drwxr-xr-x 2 ssm-user ssm-user 4096 May 25 00:32 /nfs_restore/aws-backup-test/
$ ls -l /nfs_restore/aws-backup-test/
total 0
-rw-r--r-- 1 ssm-user ssm-user 35 May 25 00:32 aws-backup-test.txt
$ cat /nfs_restore/aws-backup-test/aws-backup-test.txt
This is a test file of AWS Backup.マウントした領域にバックアップ取得前に作成したテストファイルがありました。
iSCSI LUN
iSCSI LUNの設定
最後にリストアしたiSCSI LUN用ボリュームの動作確認です。
まず、イニシエーターグループとLUNをマッピングする必要があるので、そちらの設定を行います。
リストアしたボリュームのLUNがイニシエーターグループとマッピングされていないことを確認します。
::> lun show
Vserver Path State Mapped Type Size
--------- ------------------------------- ------- -------- -------- --------
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_001
online mapped linux 10GB
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_002
online mapped windows 9.04GB
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_001
online unmapped linux 10GB
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_002
online unmapped windows 9.04GB
4 entries were displayed.イニシエーターグループとリストアしたボリュームのLUNにマッピングします。
# LUNのマッピング状態を確認
::> lun mapping show
Vserver Path Igroup LUN ID Protocol
---------- ---------------------------------------- ------- ------ --------
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_001
igroup_001 1 iscsi
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_002
igroup_002 2 iscsi
2 entries were displayed.
# LUNをイニシエーターグループにマッピング
::> lun mapping create -path /vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_001 -igroup igroup_001 -lun-id 003
::> lun mapping create -path /vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_002 -igroup igroup_002 -lun-id 004
# LUNのマッピング状態を確認
::> lun mapping show
Vserver Path Igroup LUN ID Protocol
---------- ---------------------------------------- ------- ------ --------
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_001
igroup_001 1 iscsi
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun/lun_002
igroup_002 2 iscsi
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_001
igroup_001 3 iscsi
classmethod-dev-fsx-netapp-ontap-single-az-svm
/vol/classmethod_dev_fsx_netapp_ontap_single_az_volume_lun_restore/lun_002
igroup_002 4 iscsi
4 entries were displayed.ちなみにLUN IDはイニシエーターグループ内で一意であれば良いので、今回のようにSVM内で一意にする必要はありません。
Amazon Linux 2での動作確認
Amazon Linux 2で動作確認をします。
イニシエーターグループとLUNをマッピングしただけではディスクは認識されません。
# 現在のブロックデバイスの確認
$ lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdb 8:16 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdd 8:48 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdf 8:80 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdh 8:112 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdk 8:160 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdl 8:176 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdm 8:192 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
nvme0n1 259:0 0 8G 0 disk
├─nvme0n1p1 259:1 0 8G 0 part /
└─nvme0n1p128 259:2 0 1M 0 part
# 現在のマルチパスの状態を確認
$ sudo multipath -ll
3600a09806c574231752b53784865462f dm-1 NETAPP ,LUN C-Mode
size=10G features='4 queue_if_no_path pg_init_retries 50 retain_attached_hw_handle' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=50 status=enabled
| |- 0:0:0:1 sda 8:0 active ready running
| |- 1:0:0:1 sdd 8:48 active ready running
| |- 2:0:0:1 sdb 8:16 active ready running
| `- 3:0:0:1 sdf 8:80 active ready running
`-+- policy='service-time 0' prio=10 status=enabled
|- 4:0:0:1 sdh 8:112 active ready running
|- 5:0:0:1 sdk 8:160 active ready running
|- 6:0:0:1 sdl 8:176 active ready running
`- 7:0:0:1 sdm 8:192 active ready runningそのため、まずはiSCSIのセッションを再スキャンします。
# iSCSIのセッションを再スキャン
$ sudo iscsiadm -m session --rescan
Rescanning session [sid: 17, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.96,3260]
Rescanning session [sid: 18, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.96,3260]
Rescanning session [sid: 19, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.96,3260]
Rescanning session [sid: 20, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.96,3260]
Rescanning session [sid: 23, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.45,3260]
Rescanning session [sid: 22, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.45,3260]
Rescanning session [sid: 24, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.45,3260]
Rescanning session [sid: 21, target: iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3, portal: 10.0.10.45,3260]
# 現在のブロックデバイスの確認
$ lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdb 8:16 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdc 8:32 0 10G 0 disk
sdd 8:48 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sde 8:64 0 10G 0 disk
sdf 8:80 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdg 8:96 0 10G 0 disk
sdh 8:112 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdi 8:128 0 10G 0 disk
sdj 8:144 0 10G 0 disk
sdk 8:160 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdl 8:176 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdm 8:192 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdn 8:208 0 10G 0 disk
sdo 8:224 0 10G 0 disk
sdp 8:240 0 10G 0 disk
nvme0n1 259:0 0 8G 0 disk
├─nvme0n1p1 259:1 0 8G 0 part /
└─nvme0n1p128 259:2 0 1M 0 partセッションを再スキャンすることでリストアしたボリュームのLUNが認識されました。
しかし、マルチパスはまだ1つのディスクしか認識していないため、multipathdを再起動してあげます。
# 現在のマルチパスの状態を確認
$ sudo multipath -ll
3600a09806c574231752b53784865462f dm-1 NETAPP ,LUN C-Mode
size=10G features='4 queue_if_no_path pg_init_retries 50 retain_attached_hw_handle' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=50 status=enabled
| |- 0:0:0:1 sda 8:0 active ready running
| |- 1:0:0:1 sdd 8:48 active ready running
| |- 2:0:0:1 sdb 8:16 active ready running
| `- 3:0:0:1 sdf 8:80 active ready running
`-+- policy='service-time 0' prio=10 status=enabled
|- 4:0:0:1 sdh 8:112 active ready running
|- 5:0:0:1 sdk 8:160 active ready running
|- 6:0:0:1 sdl 8:176 active ready running
`- 7:0:0:1 sdm 8:192 active ready running
# multipathd の再起動
$ sudo systemctl restart multipathd
# 追加のデバイスについてもマルチパスが設定されていることを確認
$ sudo multipath -ll
3600a09806c574231752b53784865462f dm-1 NETAPP ,LUN C-Mode
size=10G features='4 queue_if_no_path pg_init_retries 50 retain_attached_hw_handle' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=50 status=enabled
| |- 0:0:0:1 sda 8:0 active ready running
| |- 1:0:0:1 sdd 8:48 active ready running
| |- 2:0:0:1 sdb 8:16 active ready running
| `- 3:0:0:1 sdf 8:80 active ready running
`-+- policy='service-time 0' prio=10 status=enabled
|- 4:0:0:1 sdh 8:112 active ready running
|- 5:0:0:1 sdk 8:160 active ready running
|- 6:0:0:1 sdl 8:176 active ready running
`- 7:0:0:1 sdm 8:192 active ready running
3600a09806c574231752b537848654672 dm-0 NETAPP ,LUN C-Mode
size=10G features='4 queue_if_no_path pg_init_retries 50 retain_attached_hw_handle' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=50 status=active
| |- 0:0:0:3 sdc 8:32 active ready running
| |- 1:0:0:3 sde 8:64 active ready running
| |- 2:0:0:3 sdg 8:96 active ready running
| `- 3:0:0:3 sdi 8:128 active ready running
`-+- policy='service-time 0' prio=10 status=enabled
|- 4:0:0:3 sdj 8:144 active ready running
|- 5:0:0:3 sdn 8:208 active ready running
|- 6:0:0:3 sdp 8:240 active ready running
`- 7:0:0:3 sdo 8:224 active ready running
# 現在のブロックデバイスの確認
sh-4.2$ lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdb 8:16 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdc 8:32 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdd 8:48 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sde 8:64 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdf 8:80 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdg 8:96 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdh 8:112 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdi 8:128 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdj 8:144 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdk 8:160 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdl 8:176 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdm 8:192 0 10G 0 disk
└─3600a09806c574231752b53784865462f 253:1 0 10G 0 mpath
├─3600a09806c574231752b53784865462f1 253:4 0 2G 0 part /lun/part1
└─3600a09806c574231752b53784865462f2 253:5 0 3G 0 part /lun/part2
sdn 8:208 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdo 8:224 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
sdp 8:240 0 10G 0 disk
└─3600a09806c574231752b537848654672 253:0 0 10G 0 mpath
├─3600a09806c574231752b537848654672p1 253:2 0 2G 0 part
└─3600a09806c574231752b537848654672p2 253:3 0 3G 0 part
nvme0n1 259:0 0 8G 0 disk
├─nvme0n1p1 259:1 0 8G 0 part /
└─nvme0n1p128 259:2 0 1M 0 partmultipathdを再起動すると、リストアしたボリュームのLUNのパーティションが認識されました。こちらのパーティションをマウントします。
# マウントポイントの作成
$ sudo mkdir -p /lun_restore/part1
$ sudo mkdir /lun_restore/part2
$ ls -l /lun_restore/
total 0
drwxr-xr-x 2 root root 6 May 25 09:05 part1
drwxr-xr-x 2 root root 6 May 25 09:06 part2
# マウント
$ sudo mount -t ext4 /dev/mapper/3600a09806c574231752b537848654672p1 /lun_restore/part1
$ sudo mount -t ext4 /dev/mapper/3600a09806c574231752b537848654672p2 /lun_restore/part2
# 現在のディスクサイズ一覧を表示
$ df -hT
Filesystem Type Size Used Avail Use% Mounted on
devtmpfs devtmpfs 462M 0 462M 0% /dev
tmpfs tmpfs 470M 0 470M 0% /dev/shm
tmpfs tmpfs 470M 488K 470M 1% /run
tmpfs tmpfs 470M 0 470M 0% /sys/fs/cgroup
/dev/nvme0n1p1 xfs 8.0G 1.6G 6.5G 20% /
/dev/mapper/3600a09806c574231752b53784865462f1 ext4 2.0G 6.1M 1.8G 1% /lun/part1
/dev/mapper/3600a09806c574231752b53784865462f2 ext4 2.9G 9.1M 2.8G 1% /lun/part2
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs nfs4 973M 512K 973M 1% /nfs
svm-0a3a78e7c64ff2c5d.fs-0967312eff2f5f5e1.fsx.ap-northeast-1.amazonaws.com:/nfs_restore nfs4 1.0G 640K 1.0G 1% /nfs_restore
/dev/mapper/3600a09806c574231752b537848654672p1 ext4 2.0G 6.1M 1.8G 1% /lun_restore/part1
/dev/mapper/3600a09806c574231752b537848654672p2 ext4 2.9G 9.1M 2.8G 1% /lun_restore/part2マウント後、事前に作成したファイルがあることを確認します。
# マウントポイントの確認
$ ls -l /lun_restore
total 8
drwxr-xr-x 4 ssm-user ssm-user 4096 May 25 00:35 part1
drwxr-xr-x 3 ssm-user ssm-user 4096 May 20 03:12 part2
# テストファイルの確認
$ ls -l /lun_restore/part1
total 20
drwxr-xr-x 2 ssm-user ssm-user 4096 May 25 00:35 aws-backup-test
drwx------ 2 ssm-user ssm-user 16384 May 19 02:36 lost+found
$ ls -l /lun_restore/part1/aws-backup-test/aws-backup-test.txt
-rw-r--r-- 1 ssm-user ssm-user 35 May 25 00:35 /lun_restore/part1/aws-backup-test/aws-backup-test.txt
$ cat /lun_restore/part1/aws-backup-test/aws-backup-test.txt
This is a test file of AWS Backup.マウントした領域にバックアップ取得前に作成したテストファイルがありました。
なお、リストアするとがパーティションのデバイス名は変わりましたがUUIDは同じです。/etc/fstabではUUIDを指定しておけば、リストアした際に/etc/fstabを更新しなくても大丈夫そうですね。
$ sudo blkid
/dev/nvme0n1p1: LABEL="/" UUID="2a7884f1-a23b-49a0-8693-ae82c155e5af" TYPE="xfs" PARTLABEL="Linux" PARTUUID="4d1e3134-c9e4-456d-a253-374c91394e99"
/dev/mapper/3600a09806c574231752b53784865462f1: UUID="b770de9f-51f5-49e9-84b1-3f9188625e52" TYPE="ext4" PARTUUID="5060b99a-01"
/dev/mapper/3600a09806c574231752b53784865462f2: UUID="ce7b791c-7a9d-4f77-acfa-285ce3c2e229" TYPE="ext4" PARTUUID="5060b99a-02"
/dev/nvme0n1: PTUUID="30b4269a-8501-4012-b8ae-5dbf6cbbaca8" PTTYPE="gpt"
/dev/nvme0n1p128: PARTLABEL="BIOS Boot Partition" PARTUUID="c31217ab-49a8-4c94-a774-32a6564a79f5"
/dev/mapper/3600a09806c574231752b53784865462f: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdb: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdd: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdc: PTUUID="5060b99a" PTTYPE="dos"
/dev/sda: PTUUID="5060b99a" PTTYPE="dos"
/dev/sde: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdg: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdf1: UUID="b770de9f-51f5-49e9-84b1-3f9188625e52" TYPE="ext4" PARTUUID="5060b99a-01"
/dev/sdf2: UUID="ce7b791c-7a9d-4f77-acfa-285ce3c2e229" TYPE="ext4" PARTUUID="5060b99a-02"
/dev/sdh: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdi1: UUID="b770de9f-51f5-49e9-84b1-3f9188625e52" TYPE="ext4" PARTUUID="5060b99a-01"
/dev/sdi2: UUID="ce7b791c-7a9d-4f77-acfa-285ce3c2e229" TYPE="ext4" PARTUUID="5060b99a-02"
/dev/sdj1: UUID="b770de9f-51f5-49e9-84b1-3f9188625e52" TYPE="ext4" PARTUUID="5060b99a-01"
/dev/sdj2: UUID="ce7b791c-7a9d-4f77-acfa-285ce3c2e229" TYPE="ext4" PARTUUID="5060b99a-02"
/dev/mapper/3600a09806c574231752b537848654672: PTUUID="5060b99a" PTTYPE="dos"
/dev/mapper/3600a09806c574231752b537848654672p1: UUID="b770de9f-51f5-49e9-84b1-3f9188625e52" TYPE="ext4" PARTUUID="5060b99a-01"
/dev/mapper/3600a09806c574231752b537848654672p2: UUID="ce7b791c-7a9d-4f77-acfa-285ce3c2e229" TYPE="ext4" PARTUUID="5060b99a-02"
/dev/sdl: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdk: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdm: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdn: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdp: PTUUID="5060b99a" PTTYPE="dos"
/dev/sdo: PTUUID="5060b99a" PTTYPE="dos"Windows Serverでの動作確認
最後にWindows Serverでの動作確認です。
まず、LUNをディスクとして認識させるためにスクリプトを実行します。
# iSCSIサービスが起動していることを確認
PS C:\Windows\system32> Get-Service MSiSCSI
Status Name DisplayName
------ ---- -----------
Running MSiSCSI Microsoft iSCSI Initiator Service
# スクリプトを実行
PS C:\Windows\system32> .\establish_iscsi.ps1
InitiatorInstanceName :
InitiatorPortalAddress :
IsDataDigest : False
IsHeaderDigest : False
TargetPortalAddress : 10.0.10.96
TargetPortalPortNumber : 3260
PSComputerName :
-TargetPortalPortNumber : 用語 '-TargetPortalPortNumber' は、コマンドレット、関数、スクリプト ファイル、または操作可能なプログラムの名前として認識されません。名前が正しく記述されていることを確認し、パス
が含まれている場合はそのパスが正しいことを確認してから、再試行してください。
発生場所 C:\Windows\system32\establish_iscsi.ps1:10 文字:3
+ -TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAdd ...
+ ~~~~~~~~~~~~~~~~~~~~~~~
+ CategoryInfo : ObjectNotFound: (-TargetPortalPortNumber:String) [], CommandNotFoundException
+ FullyQualifiedErrorId : CommandNotFoundException
InitiatorInstanceName :
InitiatorPortalAddress :
IsDataDigest : False
IsHeaderDigest : False
TargetPortalAddress : 10.0.10.45
TargetPortalPortNumber : 3260
PSComputerName :
-TargetPortalPortNumber : 用語 '-TargetPortalPortNumber' は、コマンドレット、関数、スクリプト ファイル、または操作可能なプログラムの名前として認識されません。名前が正しく記述されていることを確認し、パス
が含まれている場合はそのパスが正しいことを確認してから、再試行してください。
発生場所 C:\Windows\system32\establish_iscsi.ps1:10 文字:3
+ -TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAdd ...
+ ~~~~~~~~~~~~~~~~~~~~~~~
+ CategoryInfo : ObjectNotFound: (-TargetPortalPortNumber:String) [], CommandNotFoundException
+ FullyQualifiedErrorId : CommandNotFoundException
ProductId : iSCSIBusType_0x9
VendorId : MSFT2005
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370000
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-4000013700000015
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0d00
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370004
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-4000013700000016
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0500
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370008
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-4000013700000017
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0e00
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 40000137000c
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-4000013700000018
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0600
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370010
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-4000013700000019
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0f00
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370014
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-400001370000001a
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0700
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 400001370018
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-400001370000001b
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 1000
PSComputerName :
AuthenticationType : NONE
InitiatorInstanceName : ROOT\ISCSIPRT\0000_0
InitiatorNodeAddress : iqn.1991-05.com.microsoft:ec2amaz-ah3fd5o.fsx-dev.classmethod.jp
InitiatorPortalAddress : 10.0.0.138
InitiatorSideIdentifier : 40000137001c
IsConnected : True
IsDataDigest : False
IsDiscovered : True
IsHeaderDigest : False
IsPersistent : True
NumberOfConnections : 1
SessionIdentifier : ffffbe8a3a8c5010-400001370000001c
TargetNodeAddress : iqn.1992-08.com.netapp:sn.a7e1ed55d70c11ecaeb4877d41bba405:vs.3
TargetSideIdentifier : 0800
PSComputerName :スクリプト実行後、Windows ServerにRDP接続してディスクの管理を見ると、オフラインとなっているディスクを確認できました。
ディスクをオンラインにすると、自動でEドライブに割り当たりました。
Eドライブへの割り当て後、事前に作成したファイルがあることを確認します。
# 現在のドライブ一覧を確認
PS C:\Windows\system32> Get-PSDrive
Name Used (GB) Free (GB) Provider Root CurrentLocation
---- --------- --------- -------- ---- ---------------
Alias Alias
C 14.30 15.70 FileSystem C:\ Windows\system32
Cert Certificate \
D 0.03 8.99 FileSystem D:\
E 0.03 8.99 FileSystem E:\
Env Environment
Function Function
HKCU Registry HKEY_CURRENT_USER
HKLM Registry HKEY_LOCAL_MACHINE
Variable Variable
WSMan WSMan
# テストファイルの確認
PS C:\Windows\system32> Get-Content E:\aws-backup-test\aws-backup-test.txt
This is a test file of AWS Backup.
PS C:\Windows\system32> dir E:\aws-backup-test\
ディレクトリ: E:\aws-backup-test
Mode LastWriteTime Length Name
---- ------------- ------ ----
-a---- 2022/05/25 1:20 36 aws-backup-test.txtEドライブにバックアップ取得前に作成したテストファイルがありました。
バックアッププランとバックアップの削除
バックアッププラン
最後にバックアッププランとバックアップの削除を行います。
まず、バックアッププランからです。
バックアッププランを削除する際は、事前に関連づけられたリソースを全て削除しておくことが必要です。
バックアッププランは、関連付けられた選択リソースがすべて削除された後に削除できます。
リソースが割り当てられている状態でバックアッププランを削除しようとすると、Related backup plan selections must be deleted prior to backup plan deletion.と表示され、削除することができません。

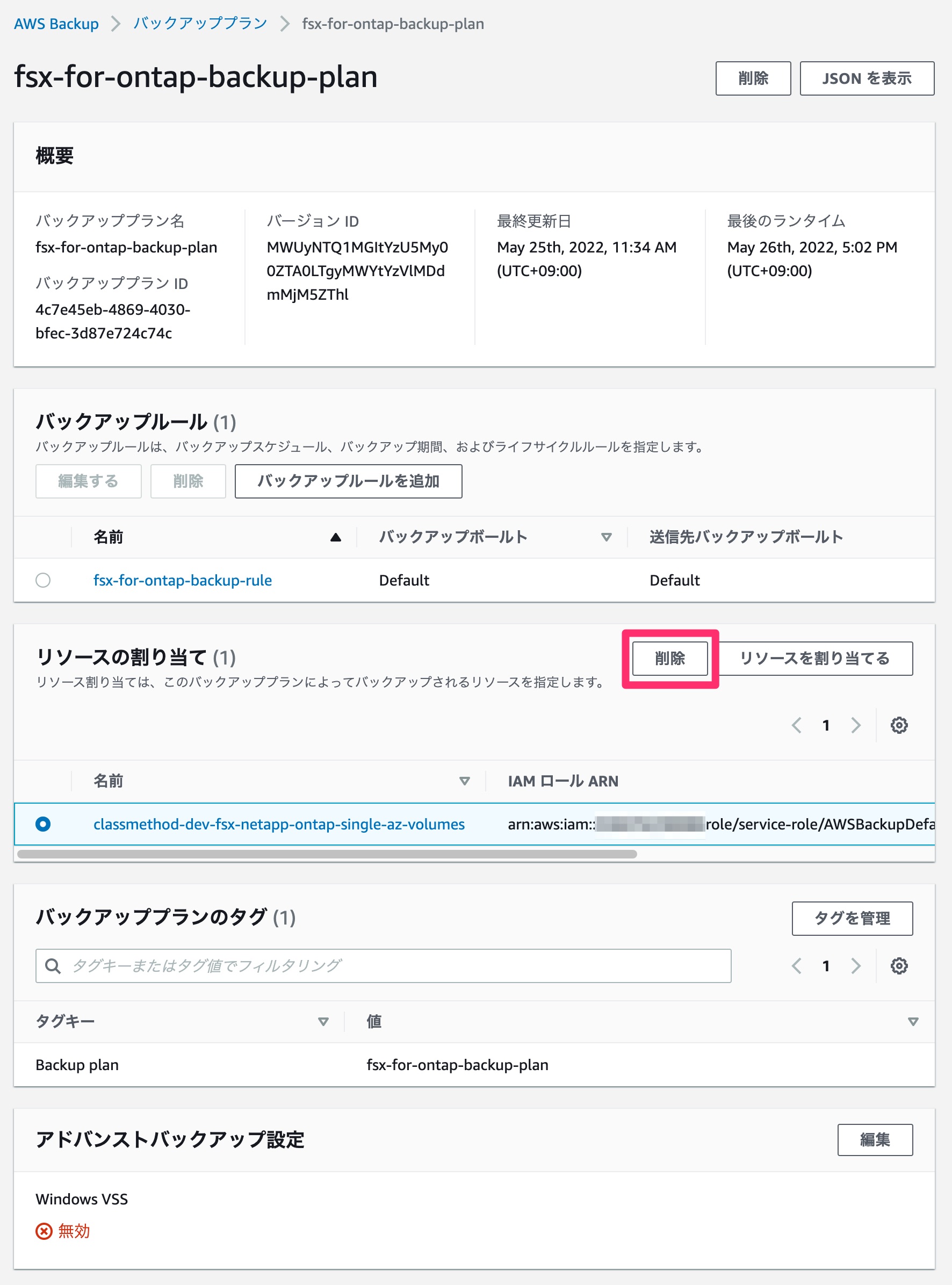

対応として、リソースの割り当てで対象リソースを選択し、削除をクリックします。
リソースの割り当て削除の確認画面が表示されます。テキストボックスにリソース割り当て名を入力し、リソースの割り当てを削除をクリックします。
リソースの割り当てで空のリソースとなったことを確認して、削除をクリックします。

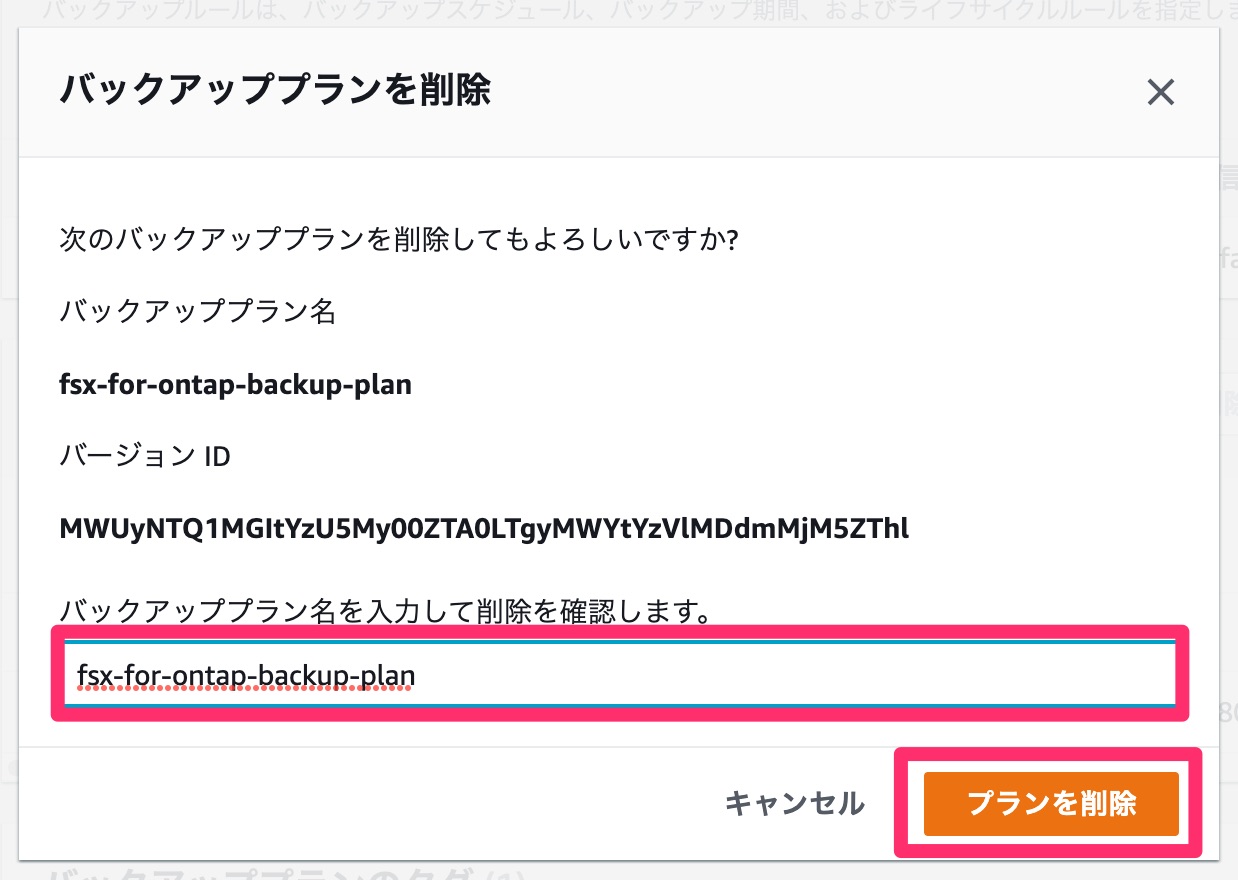

バックアッププラン削除の確認画面が表示されます。テキストボックスにバックアッププラン名を入力し、プランを削除をクリックします。
バックアッププランが削除されたことを確認します。
バックアップ
次にバックアップの削除です。
バックアッププランを削除してもバックアップは削除されません。
バックアッププランを削除しても、既存のバックアップは削除されません。既存のバックアップを削除するには、バックアップの削除のステップを使用してバックアップボールトから削除します。
また、AWS Backupで取得したバックアップはAWS Backupから行う必要があります。FSxのコンソールからバックアップを削除しようとすると、This backup is managed by the AWS Backup service and cannot be deleted via FSx APIs. If you wish to delete this backup, please do so via the AWS Backup console or API.とエラーになります。
そのため、AWS Backupのコンソールからバックアップを削除します。
バックアップボールトで、削除対象の復旧ポイントを選択してアクション-削除をクリックします。
復旧ポイントの削除確認画面が表示されます。テキストボックスにdeleteと入力し、復旧ポイントを削除をクリックします。
復旧ポイントの削除リクエストが送信され、全ての復旧ポイントのステータスが削除済みになることを確認します。
Amazon FSx for NetApp ONTAPのバックアップの管理が簡単に
AWS BackupがAmazon FSx for NetApp ONTAPをサポートしたアップデートを紹介しました。
これにより、より柔軟にFSx for ONTAPのバックアップを管理できそうです。
なお、バックアップを開始するタイミングでストレージのI/Oに影響があるようなので、毎時バックアップを取得する場合はこちらの影響に注意する必要があります。
日次バックアップ期間のある時点で、バックアッププロセスの初期化中にストレージ I/O が一時的に中断される場合があります (通常は数秒未満)。
「AWS Backupでバックアップを管理するから、FSx for ONTAPの自動日次バックアップを止めたい」という方は以下AWS公式ドキュメントで紹介されているように自動日次バックアップの保持期間を0に変更することで対応可能です。
自動の日次バックアップは、ボリュームを削除すると削除されます。保持期間を 0 に設定すると、自動バックアップは無効になります。
「そもそもAWS Backup よく分からん……」という方は以下記事をご覧になることをおすすめします。
この記事が誰かの助けになれば幸いです。
以上、AWS事業本部 コンサルティング部の のんピ(@non____97)でした!
2
