【Claude】Claude Design に AWS 構成図を作らせてみた

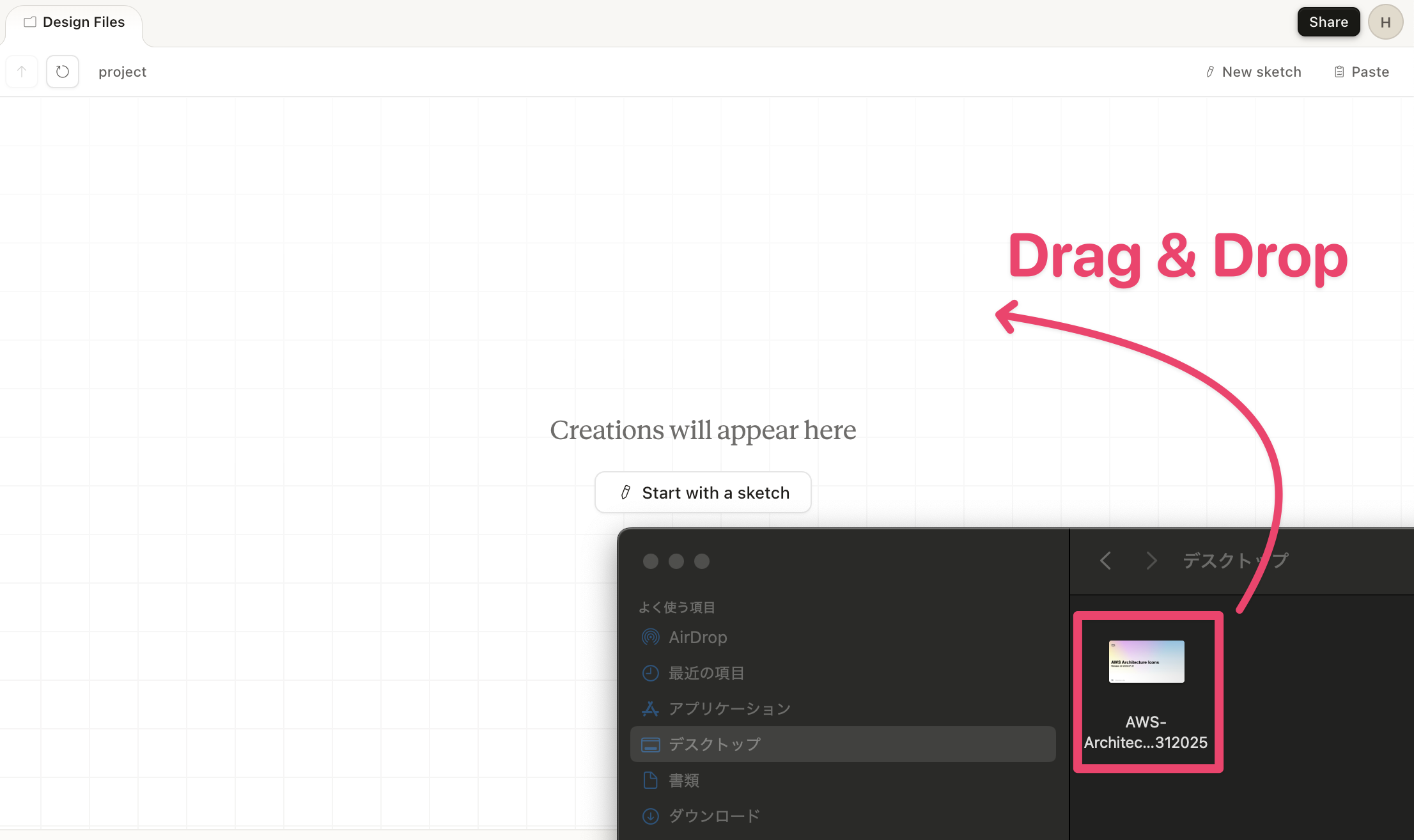

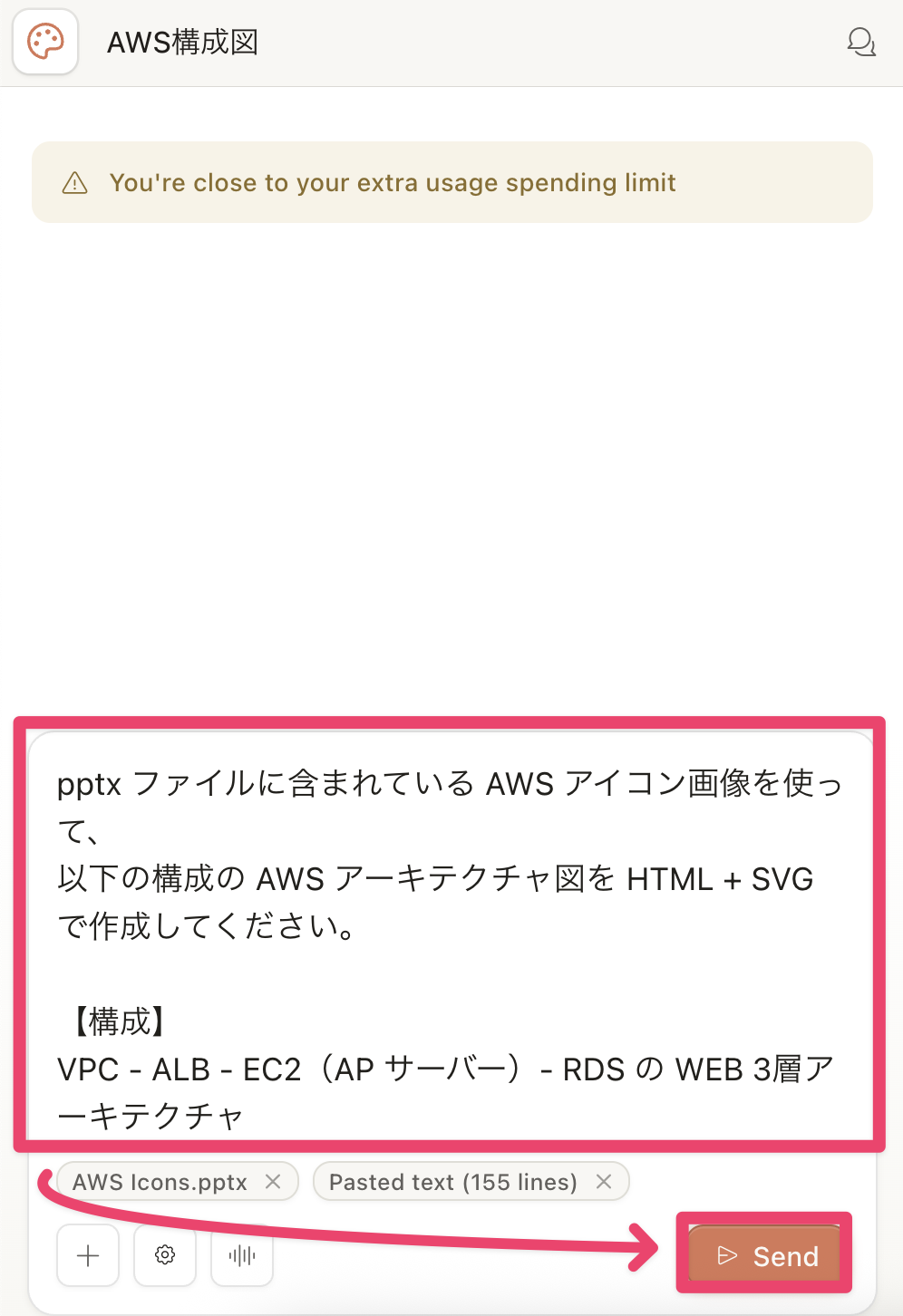

pptx ファイルに含まれている AWS アイコン画像を使って、
以下の構成の AWS アーキテクチャ図を HTML + SVG で作成してください。

【構成】
VPC - ALB - EC2（AP サーバー）- RDS の WEB 3層アーキテクチャ
（命名規則: sample- プレフィックス、Multi-AZ 構成）

【要件】

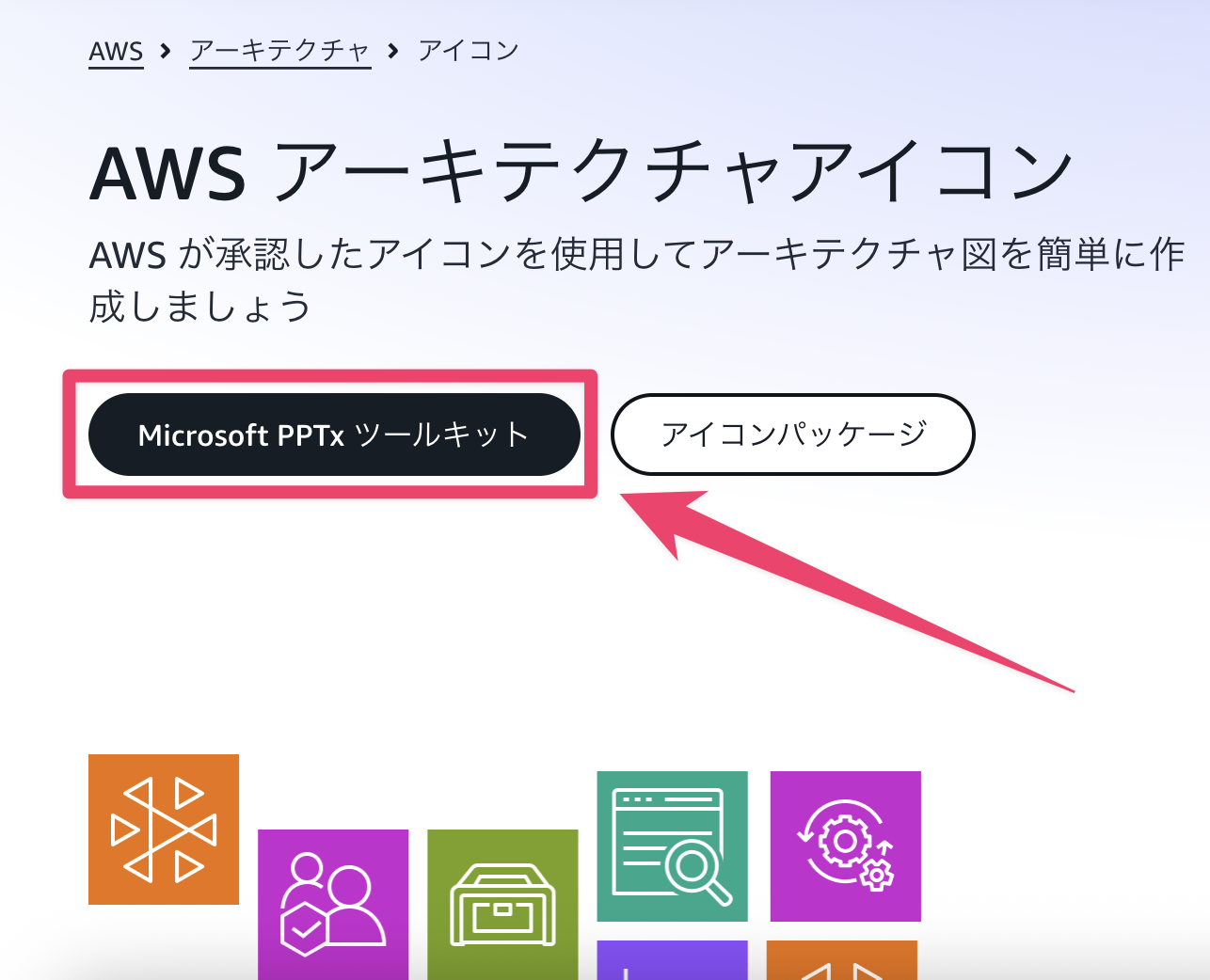

1. AWS 公式アイコンを使用すること（pptx から画像を抽出して埋め込む）
2. VPC・サブネット（Public/Private）・AZ を枠線でグルーピングすること
3. サービス間のデータフローを矢印で示すこと
4. 各アイコンの下にリソース名ラベルを付けること（例: sample-alb）

# WEB 3層アーキテクチャ サンプルパラメータシート

**命名規則：** `sample-{リソース種別}-{用途/層}-{AZ/番号}`

---

## 1. VPC

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-vpc` |
| **IPv4 CIDR ブロック** | `10.0.0.0/16` |
| **IPv6 CIDR ブロック** | なし |
| **テナンシー** | デフォルト |
| **DNS ホスト名** | 有効 |
| **DNS 解決** | 有効 |

---

## 2. サブネット

| リソース名 | 用途 | AZ | CIDR | ルートテーブル |
|---|---|---|---|---|
| `sample-subnet-public-1a` | Web層（Public） | ap-northeast-1a | `10.0.1.0/24` | `sample-rtb-public` |
| `sample-subnet-public-1c` | Web層（Public） | ap-northeast-1c | `10.0.2.0/24` | `sample-rtb-public` |
| `sample-subnet-private-app-1a` | AP層（Private） | ap-northeast-1a | `10.0.11.0/24` | `sample-rtb-private-1a` |
| `sample-subnet-private-app-1c` | AP層（Private） | ap-northeast-1c | `10.0.12.0/24` | `sample-rtb-private-1c` |
| `sample-subnet-private-db-1a` | DB層（Private） | ap-northeast-1a | `10.0.21.0/24` | `sample-rtb-private-1a` |
| `sample-subnet-private-db-1c` | DB層（Private） | ap-northeast-1c | `10.0.22.0/24` | `sample-rtb-private-1c` |

> ℹ️ Amazon RDS は最低2つの AZ にサブネットが必要です（Multi-AZ 対応）

---

## 3. インターネットゲートウェイ / NAT ゲートウェイ

| リソース名 | 種別 | 用途 | 配置場所 |
|---|---|---|---|
| `sample-igw` | Internet Gateway | Public サブネットからインターネット接続 | `sample-vpc` にアタッチ |
| `sample-natgw-1a` | NAT Gateway | Private サブネットからの外向き通信 | `sample-subnet-public-1a` |
| `sample-natgw-1c` | NAT Gateway | Private サブネットからの外向き通信 | `sample-subnet-public-1c` |

---

## 4. ルートテーブル

| リソース名 | 関連サブネット | 送信先 | ターゲット |
|---|---|---|---|
| `sample-rtb-public` | Public 系全て | `0.0.0.0/0` | `sample-igw` |
| `sample-rtb-private-1a` | Private 系 1a | `0.0.0.0/0` | `sample-natgw-1a` |
| `sample-rtb-private-1c` | Private 系 1c | `0.0.0.0/0` | `sample-natgw-1c` |

---

## 5. セキュリティグループ

### 5-1. Web層（ALB 用）

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-sg-alb` |
| **VPC** | `sample-vpc` |
| **インバウンド：HTTP** | 送信元 `0.0.0.0/0` / Port `80` |
| **インバウンド：HTTPS** | 送信元 `0.0.0.0/0` / Port `443` |
| **アウトバウンド** | 全許可 `0.0.0.0/0` |

### 5-2. AP層（EC2 用）

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-sg-ec2` |
| **VPC** | `sample-vpc` |
| **インバウンド：HTTP** | 送信元 `sample-sg-alb` / Port `80` |
| **インバウンド：SSH** | 送信元 管理者IP（例: `203.0.113.0/32`） / Port `22` |
| **アウトバウンド** | 全許可 `0.0.0.0/0` |

### 5-3. DB層（RDS 用）

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-sg-rds` |
| **VPC** | `sample-vpc` |
| **インバウンド：MySQL** | 送信元 `sample-sg-ec2` / Port `3306` |
| **アウトバウンド** | 全許可 `0.0.0.0/0` |

---

## 6. EC2 インスタンス（AP サーバー）

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-ec2-app-1a` / `sample-ec2-app-1c` |
| **AMI** | Amazon Linux 2023（最新） |
| **インスタンスタイプ** | `t3.medium` |
| **サブネット** | `sample-subnet-private-app-1a` / `1c` |
| **セキュリティグループ** | `sample-sg-ec2` |
| **IAM ロール** | `sample-role-ec2` |
| **ストレージ** | gp3 / 20 GiB |
| **パブリック IP 自動割り当て** | 無効 |
| **キーペア** | `sample-keypair` |

---

## 7. ALB（Application Load Balancer）

| パラメータ | 値 |
|---|---|
| **リソース名** | `sample-alb` |
| **スキーム** | Internet-facing |
| **サブネット** | `sample-subnet-public-1a`, `sample-subnet-public-1c` |
| **セキュリティグループ** | `sample-sg-alb` |
| **リスナー** | HTTP:80 → ターゲットグループ `sample-tg-ec2` |
| **ターゲットグループ名** | `sample-tg-ec2` |
| **ターゲットタイプ** | instance |
| **ヘルスチェックパス** | `/health` |

---

## 8. RDS インスタンス（DB 層）

| パラメータ | 値 |
|---|---|
| **DBインスタンス識別子** | `sample-rds-mysql` |
| **エンジン** | MySQL 8.0 |
| **インスタンスクラス** | `db.t3.medium` |
| **マルチ AZ** | 有効 |
| **ストレージタイプ** | gp3 |
| **ストレージ容量** | 20 GiB |
| **DB サブネットグループ** | `sample-rds-subnetgroup` |
| **セキュリティグループ** | `sample-sg-rds` |
| **DBサブネットグループ対象** | `sample-subnet-private-db-1a`, `sample-subnet-private-db-1c` |
| **マスターユーザー名** | `admin` |
| **初期 DB 名** | `sampledb` |
| **バックアップ保持期間** | 7 日 |
| **暗号化** | 有効（AWS KMS） |
| **パブリックアクセス** | 無効 |

---

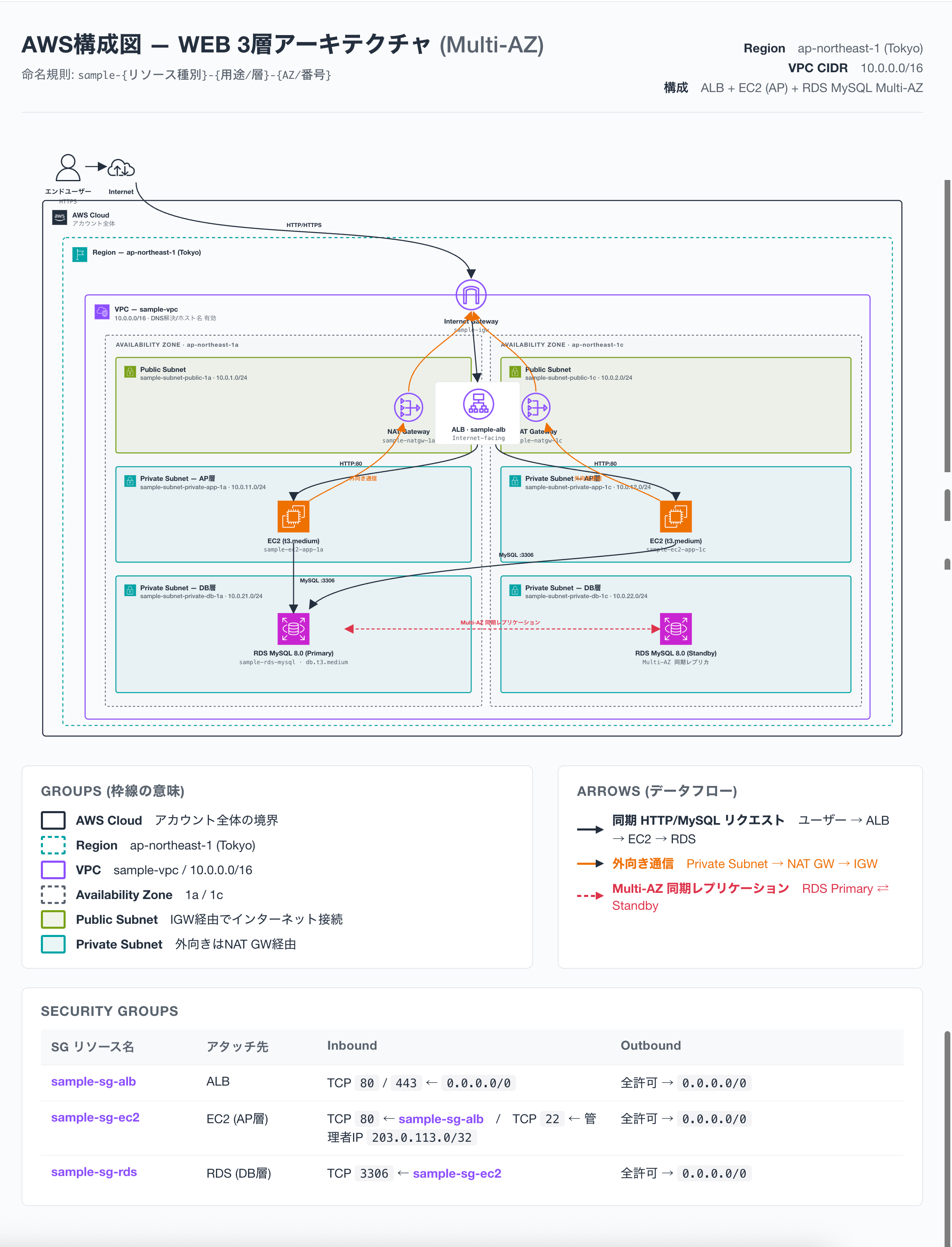

## 9. アーキテクチャ概要図（テキスト）

インターネット
     │
  [IGW: sample-igw]
     │
  Public Subnet (1a/1c)
  [ALB: sample-alb]
     │
  Private Subnet APP (1a/1c)  ← NATGWで外向き通信
  [EC2: sample-ec2-app-1a/1c]
     │
  Private Subnet DB (1a/1c)
  [RDS: sample-rds-mysql] (Multi-AZ)
