TimestreamのデータをQuickSightで可視化してみた
概要
こんにちは、クラスメソッド製造ビジネステクノロジー部の田中聖也です
製造業では予知保全の一環で設備の電流や振動をIoTデバイス等で計測して異常値がないかを確認することがあります
計測したデータを可視化する方法は複数ありますが、今回はAmazon QuickSightで可視化してみました
QuickSightのデータソースはAmazon Timestreamとしました
やってみた
TimestreamにはLambdaでデータ投入します
CDK
*TimestreamとLambdaのみです
stack.ts
import * as cdk from 'aws-cdk-lib';
import { Construct } from 'constructs'
import {
RemovalPolicy,
aws_iot,
aws_timestream,
aws_iam,
aws_lambda,
aws_lambda_nodejs
} from 'aws-cdk-lib';
import * as path from 'path';
const PREFIX = 'Attempt';
export class AttemptStack extends cdk.Stack {
constructor(scope: Construct, id: string, props?: cdk.StackProps) {
super(scope, id, props);
// TimeStream Database
const timestreamDatabase = new aws_timestream.CfnDatabase(this, `${PREFIX}TimeStreamDatabase`, {
databaseName: `${PREFIX}Database`,
});
// TimeStream Table
const timestreamTable = new aws_timestream.CfnTable(this, `${PREFIX}TimeStreamTable`, {
databaseName: timestreamDatabase.ref,
tableName: `${PREFIX}Table`,
retentionProperties: {
memoryStoreRetentionPeriodInHours: '24',
magneticStoreRetentionPeriodInDays: '7'
},
});
// Lambda Function for TimeStream Data Writing
const timestreamWriterRole = new aws_iam.Role(this, `${PREFIX}LambdaTimestreamRole`, {
assumedBy: new aws_iam.ServicePrincipal('lambda.amazonaws.com'),
managedPolicies: [
aws_iam.ManagedPolicy.fromAwsManagedPolicyName('service-role/AWSLambdaBasicExecutionRole')
],
inlinePolicies: {
TimestreamWritePolicy: new aws_iam.PolicyDocument({
statements: [
new aws_iam.PolicyStatement({
effect: aws_iam.Effect.ALLOW,
actions: [
'timestream:WriteRecords',
'timestream:DescribeEndpoints'
],
resources: ['*']
})
]
})
}
});
const timestreamWriterFunction = new aws_lambda_nodejs.NodejsFunction(this, `${PREFIX}TimestreamWriter`, {
runtime: aws_lambda.Runtime.NODEJS_20_X,
entry: 'lambda/index.ts',
handler: 'handler',
role: timestreamWriterRole,
environment: {
TIMESTREAM_DATABASE_NAME: timestreamDatabase.ref,
TIMESTREAM_TABLE_NAME: timestreamTable.attrName,
REGION: this.region
},
timeout: cdk.Duration.minutes(5)
});
}
}
lambda
index.ts
import { TimestreamWriteClient, WriteRecordsCommand, MeasureValueType, TimeUnit } from '@aws-sdk/client-timestream-write';
const timestreamClient = new TimestreamWriteClient({ region: process.env.AWS_REGION });
interface SampleData {
deviceId: string;
temperature: number;
}
export const handler = async (event: any) => {
console.info('event:', event);
try {
const databaseName = process.env.TIMESTREAM_DATABASE_NAME;
const tableName = process.env.TIMESTREAM_TABLE_NAME;
if (!databaseName || !tableName) {
throw new Error('Database name or table name is not configured');
}
// 現在時刻をベースにタイムスタンプを生成
const baseTime = Date.now();
// TimeStreamに書き込むレコードを準備
const records = SAMPLE_DATA.map((data, index) => ({
Dimensions: [
{
Name: 'device_id',
Value: 'device-001'
}
],
MeasureName: 'sensor_data',
MeasureValue: data.temperature.toString(), // TimeStreamのAPIでは、数値データでも文字列として送信する必要がある
MeasureValueType: MeasureValueType.DOUBLE,
Time: (baseTime + index * 1000).toString(), // 現在時刻から1秒間隔で動的に生成
TimeUnit: TimeUnit.MILLISECONDS
}));
// TimeStreamにデータを書き込み
const command = new WriteRecordsCommand({
DatabaseName: databaseName,
TableName: tableName,
Records: records
});
const response = await timestreamClient.send(command);
console.info('Successfully wrote records to TimeStream:', response);
return {
statusCode: 200,
body: JSON.stringify({
message: 'Successfully wrote records to TimeStream',
recordsCount: records.length
})
};
} catch (error) {
console.error('Error writing to TimeStream:', error);
return {
statusCode: 500,
body: JSON.stringify({
message: 'Error writing to TimeStream',
error: error instanceof Error ? error.message : 'Unknown error'
})
};
}
};
const SAMPLE_DATA: SampleData[] = [
{ "deviceId": "device-001", "temperature": 15.2 },
{ "deviceId": "device-001", "temperature": 17.8 },
{ "deviceId": "device-001", "temperature": 19.5 },
{ "deviceId": "device-001", "temperature": 22.1 },
{ "deviceId": "device-001", "temperature": 24.7 },
{ "deviceId": "device-001", "temperature": 26.3 },
{ "deviceId": "device-001", "temperature": 28.9 },
{ "deviceId": "device-001", "temperature": 31.2 },
{ "deviceId": "device-001", "temperature": 33.6 },
{ "deviceId": "device-001", "temperature": 35.4 },
{ "deviceId": "device-001", "temperature": 37.8 },
{ "deviceId": "device-001", "temperature": 39.1 },
{ "deviceId": "device-001", "temperature": 38.5 },
{ "deviceId": "device-001", "temperature": 36.2 },
{ "deviceId": "device-001", "temperature": 34.8 },
{ "deviceId": "device-001", "temperature": 32.4 },
{ "deviceId": "device-001", "temperature": 29.7 },
{ "deviceId": "device-001", "temperature": 27.1 },
{ "deviceId": "device-001", "temperature": 25.3 },
{ "deviceId": "device-001", "temperature": 23.6 }
]
QuickSight

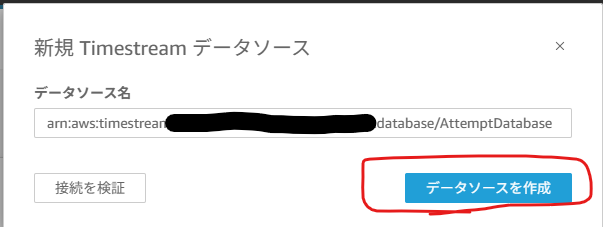

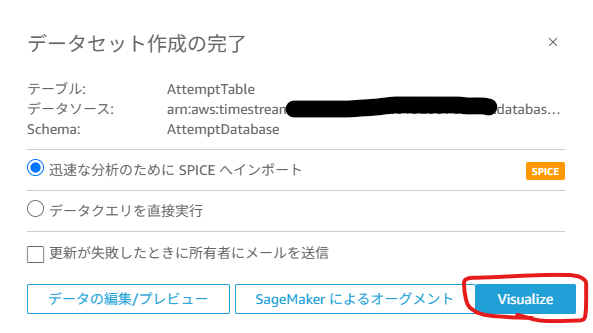

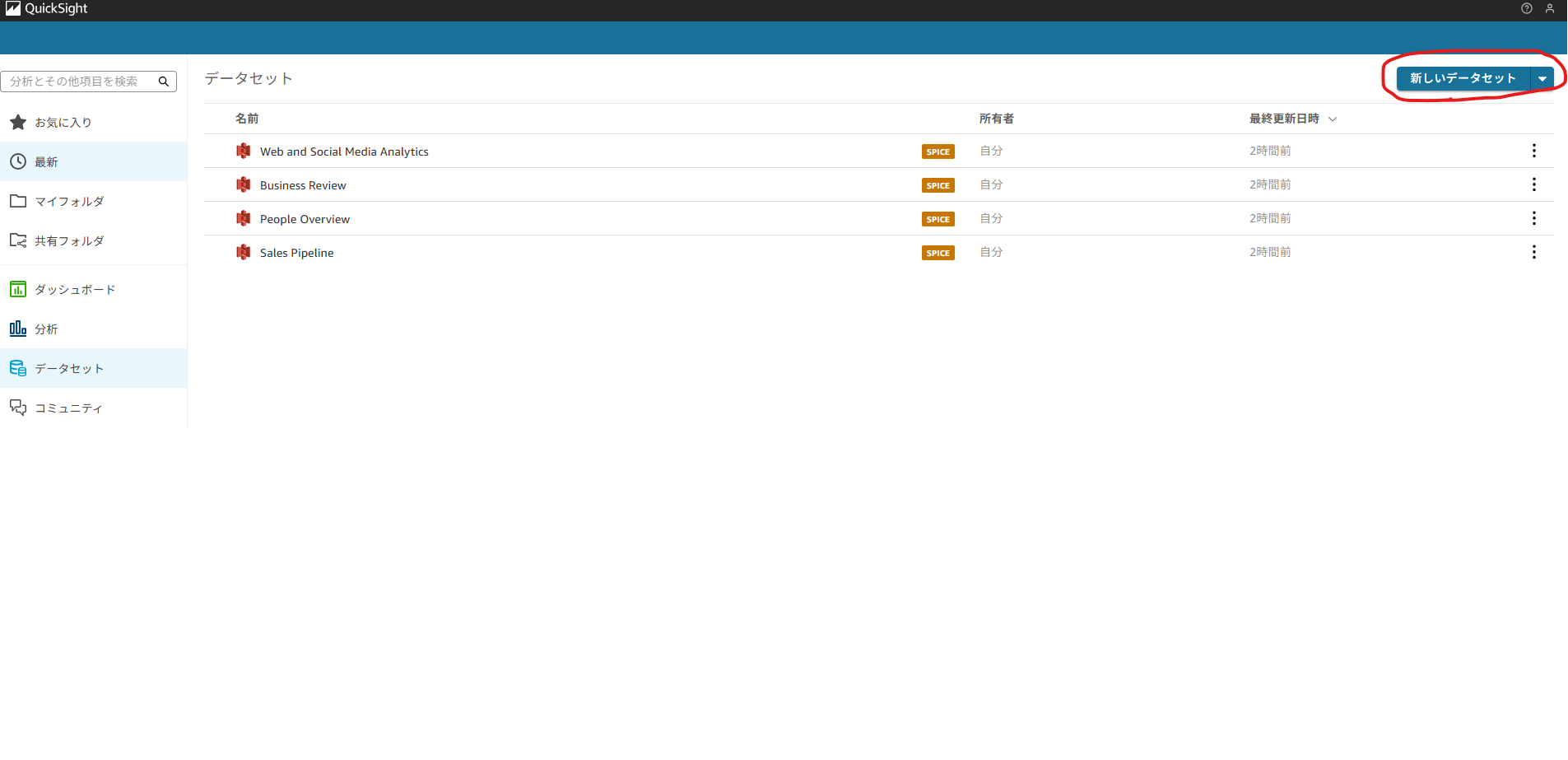

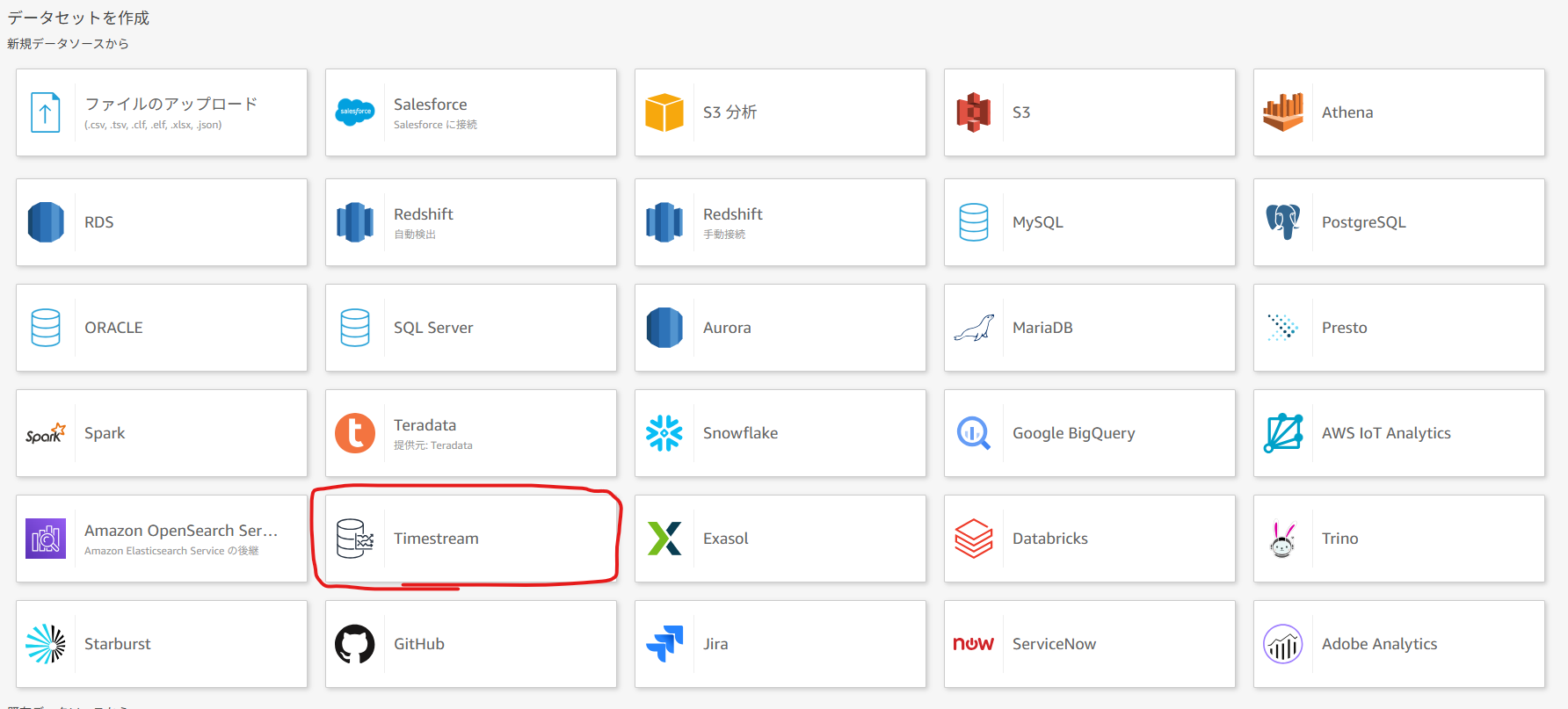

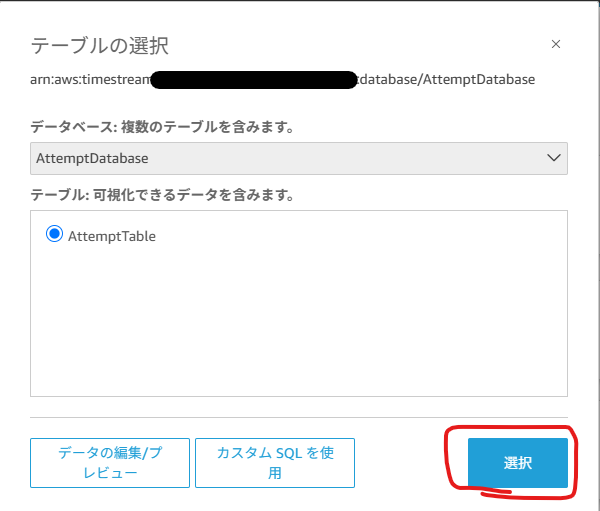

データソースの追加

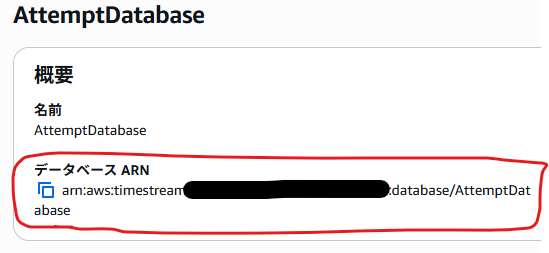

TimeStreamからデータベースを選択したArnをコピーする
ビジュアライズ

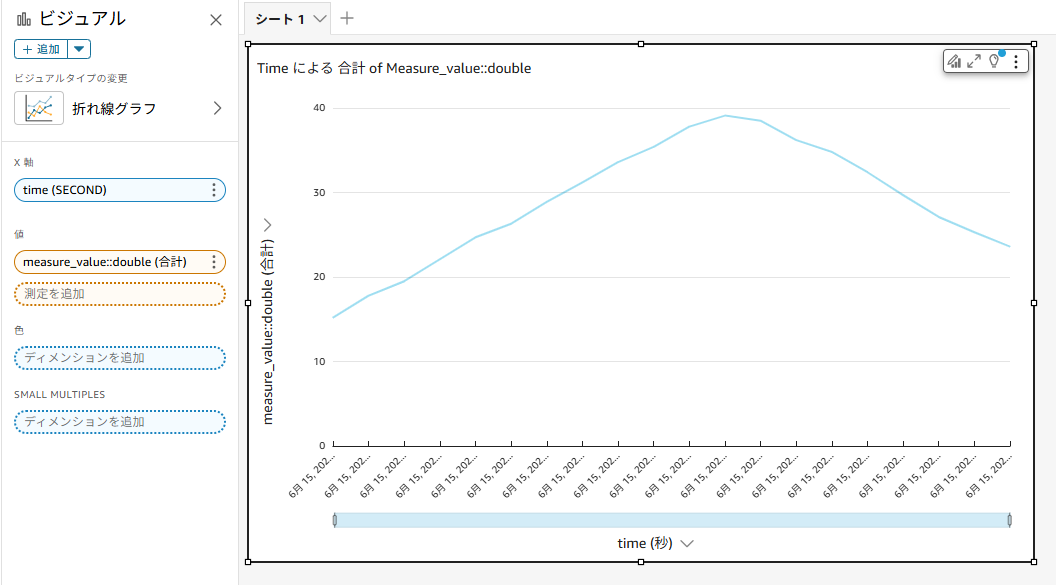

x軸をtime(秒)
値はmeasure_valueにする
まとめ
TimeStreamをデータソースとしてQuickSightで可視化してみました
QuickSightのデータソースは複数選択できて、マウス操作だけで自由に可視化できるので色々な場面で活用できそうですね!
