今回は、Androidで音生成に挑戦します。

今回はファミコンのようなピコピコ音を生成し、ジングルベルの数小節分を演奏してみましょう。音自体は、割と簡単に作ることができます。

音の基礎知識

まずは基礎知識から。

音は波形であるというのはご存知でしょう。どんな音かは周波数で決定されます。

音階の周波数対応

音階はいろんな資料が転がっているので、調べればすぐにわかります。

C, D, E, F, G, A, B で、ドレミファソラシを表します（音楽の知識が少しある人なら今更感がありますが）

しかし、この音の周波数といわれると、即答できる人はいないのでは。簡単に表にしておきます。

音階名	コード	周波数(小数点６桁以下を切り捨て)
ラ	A	220.0
シ	B	246.941650
ド	C	261.625565
レ	D	293.664767
ミ	E	329.627556
ファ	F	349.228231
ソ	G	391.994227
ラ	A	440.0

変化が一定でないので、単純な等分になりません。今回は小数点6ケタ以下で切り捨てます

サンプリング周波数について

音をAD変換して表現するときに、サンプリング周波数という要素が必要になります。簡単に解説します。

現実の音は波形であるため、アナログ波形はなめらかな曲線の変化になります。これをデジタル変換(AD変換)する際には、小さい四角形の集合を近似して波形に見せるため、細かなデータの損失を避けて通れません

この「どれだけ細かい四角形を形成して、よりアナログ波形に近い波形に近似するか」の値を指定するのが、サンプリング周波数になります。この値が大きければ大きいほど、より細かく曲線に近似されるため、元の音に近づきます。ある程度正確に表現するためには、再現したい音の倍以上の周波数でサンプリングしてやれば良いそうです。

よく知られているのは、CD音源のサンプリング周波数でしょうか。44.1kHz(44100Hz)でサンプリングされています。１秒間あたりのデータ数を44100分割してアナログ波形に近似して音を表現します。

ピコピコ音を生成する

では、ファミコンなどのようなピコピコ音を生成するにはどうしたら良いでしょうか。原理は結構簡単です。なめらかな波形を、ある分岐点で最大値と最低値に振り分け、強制的に２値化してあげればOKです。

まずは、通常の波形データの作成方法を。数式だけ

Sin(bufferIndex / (SamplingRate / Frequency) * Math.PI * 2)

bufferIndex=バッファ位置, SamplingRate=サンプリング周波数, Frequency=周波数

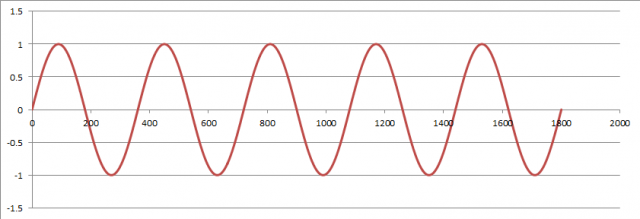

これでFrequency(Hz)の音波形データが作成できます。図にすると次のような感じ

sin_graph

実際にはデジタルデータで近似した波形なので、拡大してやるとこんな感じになっているはずです

sin_real_graph

これを、さらに２値化してギザギザの波形にしてやります。Sin波形なので、0.0を境界線に最大値と最低値の２値に振ってあげます。イメージは次のような感じ

sin_digit_graph

これでピコピコ音を鳴らすことができます。あとは周波数をいじってやれば、どんな音でもOK！(多分)

プログラム解説

ndroidで音声データを生成して再生するには、次のクラスを利用します

AudioTrack - Android Developer

大雑把に言うと、PCMストリーミングデータを書き込んで再生することができるようなクラスのようです。２つのモードが存在します

モード	概要
MODE_STATIC	STATICモード。予め演奏する演奏データを書き込み、play()で書き込んだデータを再生するモードです。
MODE_STREAM	STREAMINGモード。play()呼び出し後、データが書き込まれたタイミングで音を再生していきます。

今回はMODE_STREAMを利用し、１オクターブ分の音階データのみ用意します。

音を生成するクラスは下記の通り

/**
 * ピコピコ音を作成する
 *
 * @author komuro
 *
 */
public class DigitalSoundGenerator {

	// とりあえず１オクターブ分の音階を確保（半音階含む）
	public static final double FREQ_A  = 220.0;
	public static final double FREQ_As = 233.081880;
	public static final double FREQ_B  = 246.941650;
	public static final double FREQ_C  = 261.625565;
	public static final double FREQ_Cs = 277.182630;
	public static final double FREQ_D  = 293.664767;
	public static final double FREQ_Ds = 311.126983;
	public static final double FREQ_E  = 329.627556;
	public static final double FREQ_F  = 349.228231;
	public static final double FREQ_Fs = 369.994227;
	public static final double FREQ_G  = 391.994535;
	public static final double FREQ_Gs = 415.304697;
//	public static final double FREQ_A  = 440.0;
//	public static final double FREQ_As = 466.163761;
//	public static final double FREQ_B  = 493.883301;

	private AudioTrack audioTrack;

	// サンプリング周波数
	private int sampleRate;
	// バッファ・サイズ
	private int bufferSize;

	/**
	 * コンストラクタ
	 */
	public DigitalSoundGenerator(int sampleRate, int bufferSize) {
		this.sampleRate = sampleRate;
		this.bufferSize = bufferSize;

		// AudioTrackを作成
		this.audioTrack = new AudioTrack(
				AudioManager.STREAM_MUSIC, 	// 音楽ストリームを設定
				sampleRate,	// サンプルレート
				AudioFormat.CHANNEL_OUT_MONO,	// モノラル
				AudioFormat.ENCODING_DEFAULT, 	// オーディオデータフォーマットPCM16とかPCM8とか
				bufferSize,	// バッファ・サイズ
				AudioTrack.MODE_STREAM); // Streamモード。データを書きながら再生する
	}

	/**
	 * サウンド生成
	 * @param frequency 鳴らしたい音の周波数
	 * @param soundLengh 音の長さ
	 * @return 音声データ
	 */
	public byte[] getSound(double frequency, double soundLength) {
		// byteバッファを作成
		byte[] buffer = new byte[(int)Math.ceil(bufferSize * soundLength)];
		for(int i=0; i<buffer.length; i++) {
			double wave = i / (this.sampleRate / frequency) * (Math.PI * 2);
			wave = Math.sin(wave);
			buffer[i] = (byte)(wave > 0.0 ? Byte.MAX_VALUE : Byte.MIN_VALUE);
		}

		return buffer;
	}

	/**
	 * いわゆる休符
	 * @param frequency
	 * @param soundLength
	 * @return 無音データ
	 */
	public byte[] getEmptySound(double soundLength) {
		byte[] buff = new byte[(int)Math.ceil(bufferSize * soundLength)];

		for(int i=0; i<buff.length; i++) {
			buff[i] = (byte)0;
		}
		return buff;
	}

	/**
	 *
	 * @return
	 */
	public AudioTrack getAudioTrack() {
		return this.audioTrack;
	}
}

サウンドデータを管理するDTOクラスを作成します

public class SoundDto {

	// 音声データ
	private byte[] sound;
	// 長さ
	private double length;

	/**
	 * 引数付きコンストラクタ
	 * @param source
	 * @param length
	 */
	public SoundDto(byte[] source, double length) {
		this.sound = source;
		this.length = length;
	}

	public byte[] getSound() {
		return sound;
	}
	public void setSound(byte[] sound) {
		this.sound = sound;
	}
	public double getLength() {
		return length;
	}
	public void setLength(double length) {
		this.length = length;
	}
}

スコアをGenerateして、再生するMainActivityクラス

public class MainActivity extends Activity implements Runnable{
	public static final double EIGHTH_NOTE = 0.125;
	public static final double FORTH_NOTE = 0.25;
	public static final double HALF_NOTE = 0.5;
	public static final double WHOLE_NOTE = 1.0;

	// Sound生成クラス
	private DigitalSoundGenerator soundGenerator;
	// Sound再生クラス
	private AudioTrack audioTrack;
	// 譜面データ
	private List<SoundDto> soundList = new ArrayList<SoundDto>();

	/**
	 * 譜面データを作成
	 */
	private void initScoreData() {
		// 譜面データ作成
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, EIGHTH_NOTE), EIGHTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, EIGHTH_NOTE), EIGHTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_G, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_C, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, FORTH_NOTE), FORTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, FORTH_NOTE), FORTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, WHOLE_NOTE), WHOLE_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_G, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, HALF_NOTE), HALF_NOTE));


		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, EIGHTH_NOTE), EIGHTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, EIGHTH_NOTE), EIGHTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_G, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_C, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, 3), 3));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, FORTH_NOTE), FORTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, WHOLE_NOTE), WHOLE_NOTE));
		soundList.add(new SoundDto(generateEmptySound(soundGenerator, EIGHTH_NOTE), EIGHTH_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, EIGHTH_NOTE), EIGHTH_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, EIGHTH_NOTE), EIGHTH_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_E, WHOLE_NOTE), WHOLE_NOTE));

		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_G, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_G, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_F, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_D, HALF_NOTE), HALF_NOTE));
		soundList.add(new SoundDto(generateSound(soundGenerator, DigitalSoundGenerator.FREQ_C, WHOLE_NOTE), WHOLE_NOTE));
	}

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		// SoundGeneratorクラスをサンプルレート44100で作成
		soundGenerator = new DigitalSoundGenerator(44100, 44100);

		// 再生用AudioTrackは、同じサンプルレートで初期化したものを利用する
		audioTrack = soundGenerator.getAudioTrack();
		findViewById(R.id.startMelody).setOnClickListener(new OnClickListener() {

			@Override
			public void onClick(View v) {
				// start sound
				Thread th = new Thread(MainActivity.this);
				th.start();
			}
		});

		// スコアデータを作成
		initScoreData();
	}

	@Override
	protected void onPause() {
		super.onPause();
	}

	@Override
	protected void onDestroy() {
		super.onDestroy();

		// 再生中だったら停止してリリース
		if(audioTrack.getPlayState() == AudioTrack.PLAYSTATE_PLAYING) {
			audioTrack.stop();
			audioTrack.release();
		}
	}

	@Override
	protected void onResume() {
		super.onResume();
	}

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		// Inflate the menu; this adds items to the action bar if it is present.
		getMenuInflater().inflate(R.menu.activity_main, menu);
		return true;
	}

	/**
	 * ８ビットのピコピコ音を生成する.
	 * @param gen Generator
	 * @param freq 周波数(音階)
	 * @param length 音の長さ
	 * @return 音データ
	 */
	public byte[] generateSound(DigitalSoundGenerator gen, double freq, double length) {
		return gen.getSound(freq, length);
	}

	/**
	 * 無音データを作成する
	 * @param gen Generator
	 * @param length 無音データの長さ
	 * @return 無音データ
	 */
	public byte[] generateEmptySound(DigitalSoundGenerator gen, double length) {
		return gen.getEmptySound(length);
	}

	@Override
	public void run() {

		// 再生中なら一旦止める
		if(audioTrack.getPlayState() == AudioTrack.PLAYSTATE_PLAYING) {
			audioTrack.stop();
			audioTrack.reloadStaticData();
		}
		// 再生開始
		audioTrack.play();

		// スコアデータを書き込む
		for(SoundDto dto : soundList) {
			audioTrack.write(dto.getSound(), 0, dto.getSound().length);
		}
		// 再生停止
		audioTrack.stop();
	}
}

MainのUIスレッド動作させると、UIスレッドを占拠してしまうので、別スレッドで走らせます。

再生させてみると微妙にリズムがカクカクしたジングルベルが流れるはずです！ピコピコピコー♪ちなみに、譜面はリズムが正確じゃないのであしからず。

今回のプログラムでは、一応8分音符の長さまでは対応しているはずです

ハッピークリスマス for All Androider！

いつかやるかもしれない

AudioTrackを複数走らせるとDQみたいに荘厳な感じの曲もできるかもしれません。Thread複数動作させた時のシンクロのさせ方が、フュージョンのキメ並みに難しい気もしますけど

ソースコード

全ソースコードはこちらに公開しておきます。DLして実行してみて下さい

SoundGenerater - Github

参考資料

スペシャルサンクス

この記事を書きあげるにあたって勝手に協力してもらったものたち

コメダ珈琲
深夜に放送してたけいおん！劇場版
NHK-FMでやってた歌う声優三昧

【クリスマスだし】Androidで８ビット音を生成してジングルベルを奏でてみる【25日目の1】

音の基礎知識

音階の周波数対応

サンプリング周波数について

ピコピコ音を生成する

プログラム解説

いつかやるかもしれない

ソースコード

参考資料

スペシャルサンクス

イベント

EVENT【4/23リモート】クラスメソッドのフリーランスエンジニア会社説明会〜AWS / システムアーキテクト案件特集〜を開催します

EVENT【5/28（火）】AWSを最大活用するための1dayカンファレンス

EVENT【5/17（金）】認証機能の開発工数削減をデモで体験！次世代認証基盤サービス『Auth0 by Okta』導入実践ウェビナー

EVENT【5/14（火）】アノテーションの中途向けオンライン会社説明会を開催します

EVENT【5/23（木）】ユースケースに学ぶAWS運用のノウハウ～可視化から統制まで～

EVENT【5/16（木）】Snowflakeを触ってみよう！初めての方向けハンズオンセミナー

EVENT【5/10（金）名古屋】クラスメソッドグループの会社説明会を開催します！

EVENT【4/25（木）リモート】Google Cloudに携わるエンジニアのキャリア～クラスメソッド会社説明会～

EVENT【4/30（火）リモート】クラスメソッドの会社説明会を開催します

EVENT【5/9（木）】組織的なクラウド統制はじめの一歩

【クリスマスだし】Androidで８ビット音を生成してジングルベルを奏でてみる【25日目の1】

音の基礎知識

音階の周波数対応

サンプリング周波数について

ピコピコ音を生成する

プログラム解説

いつかやるかもしれない

ソースコード

参考資料

スペシャルサンクス

イベント

EVENT【4/23リモート】クラスメソッドのフリーランスエンジニア会社説明会 〜AWS / システムアーキテクト案件特集〜 を開催します

EVENT【5/28（火）】AWSを最大活用するための1dayカンファレンス

EVENT【5/17（金）】認証機能の開発工数削減をデモで体験！次世代認証基盤サービス『Auth0 by Okta』導入実践ウェビナー

EVENT【5/14（火）】アノテーションの中途向けオンライン会社説明会を開催します

EVENT【5/23（木）】ユースケースに学ぶAWS運用のノウハウ～可視化から統制まで～

EVENT【5/16（木）】Snowflakeを触ってみよう！初めての方向けハンズオンセミナー

EVENT【5/10（金） 名古屋】クラスメソッドグループの会社説明会を開催します！

EVENT【4/25（木）リモート】Google Cloudに携わるエンジニアのキャリア～クラスメソッド会社説明会～

EVENT【4/30（火）リモート】クラスメソッドの会社説明会を開催します

EVENT【5/9（木）】組織的なクラウド統制 はじめの一歩

関連記事

Android 9 以下で最低 TLS バージョンが 1.3 の API へアクセスさせてみる

Android Studioでgradlewのコマンドが実行できない

ラスベガスのホテルでWiFiテザリングを試してみた

スマホのNFCタッチで昼休みのSlack報告を楽にしてみた

EVENT【4/23リモート】クラスメソッドのフリーランスエンジニア会社説明会〜AWS / システムアーキテクト案件特集〜を開催します

EVENT【5/10（金）名古屋】クラスメソッドグループの会社説明会を開催します！

EVENT【5/9（木）】組織的なクラウド統制はじめの一歩
