App Runner 環境で発生していた遅延とエラー率上昇の問題調査と、暫定対策として導入したAWS WAF利用について紹介します。
Clock Icon2024.06.05

6/4 10:30 〜 11:50 (JST) App Runner 環境で発生した、遅延とエラー率が上昇する事象について、実施した対応について紹介させていただきます。

App Runner

App Runnerのダッシュボードを利用して、稼働状態の確認。

  • 正常応答(HTTP 2xx)数が減少
  • エラー応答(HTTP 4xx、5xx)と、レイテンシーが増加

の発生を確認しました。

AppRunnerメトリクス

App Runnerのアプリログを、エラー応答、レイテンシーが増加した時間帯を指定して確認。 タイムアウトに伴うエラーが記録されていました。

AppRunnerアプリログ

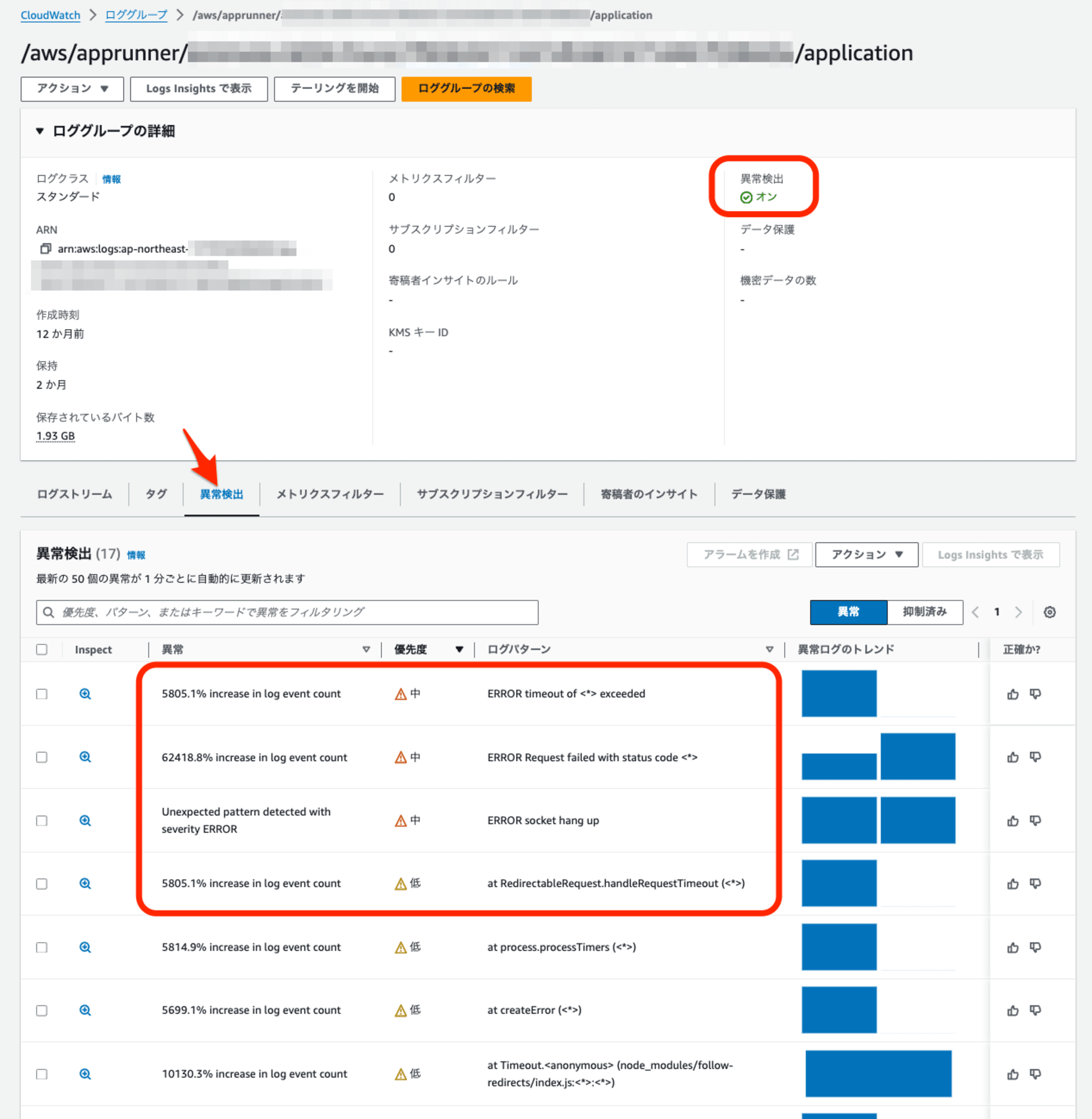

アプリケーションログ、 CloudWatch Logsの 「ログ異常検出」でも、タイムアウトに関連するログの急増が確認できました。

AppRunnerログ異常検出

アクセスログ調査

準備

外部からの大量アクセス、DoS、DDoSの可能性を確認するため、App Runnerの前段の CloudFrontの標準アクセスログの調査を行いました。

対象の CloudFront、標準アクセスログはS3にそのまま出力する設定で利用中。

Athenaで不要なフルスキャンを避けるために、作業用のS3バケットを用意しました。

TEMP_S3='s3://athena-temp-ap-northeast-1-000000000000/'
aws s3 mb ${TEMP_S3}

s3 syncコマンドを利用して、調査対象となる時間帯を含むログを作業用S3バケットにコピーしました。

LOG_S3='s3://cloudfront-logs-ap-northeast-1-00000000/xxxx/'
aws s3 sync --dryrun --exclude '*' --include '*2024-06-04-0[0,1,2,3]*.gz' ${LOG_S3} ${TEMP_S3}
aws s3 sync --exclude '*' --include '*2024-06-04-0[0,1,2,3]*gz' ${LOG_S3} ${TEMP_S3}

Athenaのテーブルを AWSドキュメントに記載された、CloudFrontの標準ログ用のサンプルを踏襲、 作業用S3バケットのログが対象となる指定で作成しました。

Amazon CloudFront ログのクエリ

CREATE EXTERNAL TABLE IF NOT EXISTS cloudfront_standard_logs (
  `date` DATE,
  time STRING,
  x_edge_location STRING,
  sc_bytes BIGINT,
  c_ip STRING,
  cs_method STRING,
  cs_host STRING,
  cs_uri_stem STRING,
  sc_status INT,
  cs_referrer STRING,
  cs_user_agent STRING,
  cs_uri_query STRING,
  cs_cookie STRING,
  x_edge_result_type STRING,
  x_edge_request_id STRING,
  x_host_header STRING,
  cs_protocol STRING,
  cs_bytes BIGINT,
  time_taken FLOAT,
  x_forwarded_for STRING,
  ssl_protocol STRING,
  ssl_cipher STRING,
  x_edge_response_result_type STRING,
  cs_protocol_version STRING,
  fle_status STRING,
  fle_encrypted_fields INT,
  c_port INT,
  time_to_first_byte FLOAT,
  x_edge_detailed_result_type STRING,
  sc_content_type STRING,
  sc_content_len BIGINT,
  sc_range_start BIGINT,
  sc_range_end BIGINT
)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY '\t'
LOCATION 's3://athena-temp-ap-northeast-1-000000000000/'
TBLPROPERTIES ( 'skip.header.line.count'='2' )

Athena解析

IPアドレス、UserAgent

過負荷の原因となったIPアドレス、UserAgentを求めました。

select
  a.*,
  a.required_time_sum / b.required_time_sum * 100
from
  (
    SELECT
      c_ip,
      substr(cs_user_agent, 1, 32) as cs_ua,
      count(1) as request_count,
      sum(time_taken) as required_time_sum
    FROM
      "default"."cloudfront_standard_logs"
    group by
      c_ip,
      cs_user_agent
    order by
      sum(time_taken) desc
  ) a, (
    SELECT
      sum(time_taken) as required_time_sum
    FROM
      "default"."cloudfront_standard_logs"
  ) b
order by
  a.required_time_sum desc
limit
  10

負荷の10%相当が2つのIPである事。 UserAgent情報より、Pythonスクリプトと、kendraによるクローラーによる過負荷の可能性が確認されました。

c_ip cs_ua request_count required_time_sum 所要時間比率(%)
2600:1900:2000::::* python-requests/2.32.3 18353 22470.455 6.7
13.114.. amazon-kendra-customer-id-ca0d58 5160 16303.138 4.8
54.249.. HatenaBlog-bot/0.02%20(+https:// 1228 6086.256 1.8
54.249.. HatenaBlog-bot/0.02%20(+https:// 1141 5512.005 1.6
43.206.**.*** curl/8.3.0 207 4162.735 1.2
107.178.. Hatena-Favicon/2%20(https://www. 989 2848.572 0.8
3.224.. Mozilla/5.0%20(Macintosh;%20Inte 602 1863.912 0.6
40.77.. Mozilla/5.0%20AppleWebKit/537.36 351 1732.096 0.5
52.70.. Mozilla/5.0%20(Macintosh;%20Inte 539 1717.954 0.5
107.178.. Hatena-Favicon/2%20(https://www. 481 1573.606 0.5

10分毎の遷移

上位2つのIPアドレスに限定し、リクエスト数、所要時間の遷移を確認しました。

SELECT
  substr(time, 1, 4) || '0' as time_HHm0,
  count(1) as request_count,
  sum(time_taken) as required_time_sum
FROM
  "default"."cloudfront_standard_logs"
where
  c_ip = '2600:1900:2000:**::*:**'
group by
  substr(time, 1, 4) || '0'
order by
  time_HHm0

Python

time_HHm0 request_count required_time_sum
0:00 588 23.019001
0:10 1175 21.003
0:20 1357 102.297
0:30 261 4.396
0:40 908 40.65
0:50 461 15.831
1:00 641 20.357
1:10 1600 107.948
1:20 942 156.14
1:30 516 115.716
1:40 989 757.788
1:50 162 267.442
2:00 654 1783.432
2:10 1530 4276.497
2:20 905 1023.052
2:30 428 1915.644
2:40 738 4008.708
2:50 409 2037.077
3:00 697 1458.379
3:10 1375 1519.558
3:20 1045 2004.031
3:30 461 302.908
3:40 511 508.582
  • 遅延やエラー応答の割合が顕著に増加した11時台、多数のリクエストと、長い応答時間が記録されていました。

kendra

time_HHm0 request_count required_time_sum
1:00 275 467.917
1:10 716 2171.106
1:20 349 2188.694
1:30 521 2165.101
1:40 354 2153.986
1:50 517 2113.016
2:00 309 1976.889
2:10 361 741.236
2:20 281 261.597
2:30 65 250.167
2:40 60 313.376
2:50 125 799.051
3:10 99 192.564
3:20 100 210.747
3:30 56 136.44
3:40 1 1.92
  • 11時台、エラー率や遅延が増加した時間帯のリクエストは少なく、主原因ではないと判断しました。

対策

暫定対策 1

Pythonスクリプトの実行元IPアドレスを AWS WAFの IP Setsに登録。 WAF ACLsで遮断ルールの対象とする事で、暫定処置をとりました。

IPブロックセット

暫定対策 2

異なるIPアドレスからの再発に備え、過負荷対策としてレートルールの導入に向けた準備に取り掛かりました。

Bot Control ルールを有効化。Bot Categories情報の判定結果を評価中です。

Bot_control_dashboard

検索エンジン(search_engine)、SNS(social_media)以外のBotを対象としたレートルール制限を導入する事で、 サーバ側の性能に対し、高性能すぎるクローラー対策とする予定です。

Bot Control ルールの精度や、レートルールとの組み合わせ利用については、追って紹介させて頂きたいと思います。
