[AWS IoT TwinMaker] S3 document connector を使ってクッキー工場に Status を追加してみた

2022.12.23

この記事は公開されてから1年以上経過しています。情報が古い可能性がありますので、ご注意ください。

こんにちは、CX事業本部 IoT事業部の若槻です。

AWS IoT TwinMakerでは、component typesを使用することにより、ワークスペースに作成したEntityに動的/静的なステータスや値を持たせることが可能です。component typesはデータソースからデータを取得できるコネクターのようなものです。

component typesは作成のされ方として「Pre-defined(Built-in)」と「User-defined」の2種類があります。Pre-defined(Built-in)component typesは現在次のcomponent typesが用意されています。これらを使用することによりAthena、Iot SiteWise、IoT TwinMaker、Kinesis Video Streamをデータソースとすることができます。

  • com.amazon.athena.connector
  • com.amazon.iotsitewise.alarm
  • com.amazon.iotsitewise.connector
  • com.amazon.iotsitewise.connector.edgevideo
  • com.amazon.iotsitewise.resourcesync
  • com.amazon.iottwinmaker.alarm.basic
  • com.amazon.iottwinmaker.documents
  • com.amazon.iottwinmaker.parameters
  • com.amazon.kvs.video

Built-inにないデータソースを利用したい場合はCreateComponentType APIを使用してUser-defined component typesをカスタムで作成します。

前置きが長くなりましが、今回は前回のエントリにてAWS IoT TwinMakerで作成したクッキー工場に、User-defined component typesとしてS3 document connectorを作成しステータスを追加してみます。

やってみた

手順は前回使用したハンズオン手順にありましたのでリソースやCloud9環境含めて引き続き使用します。

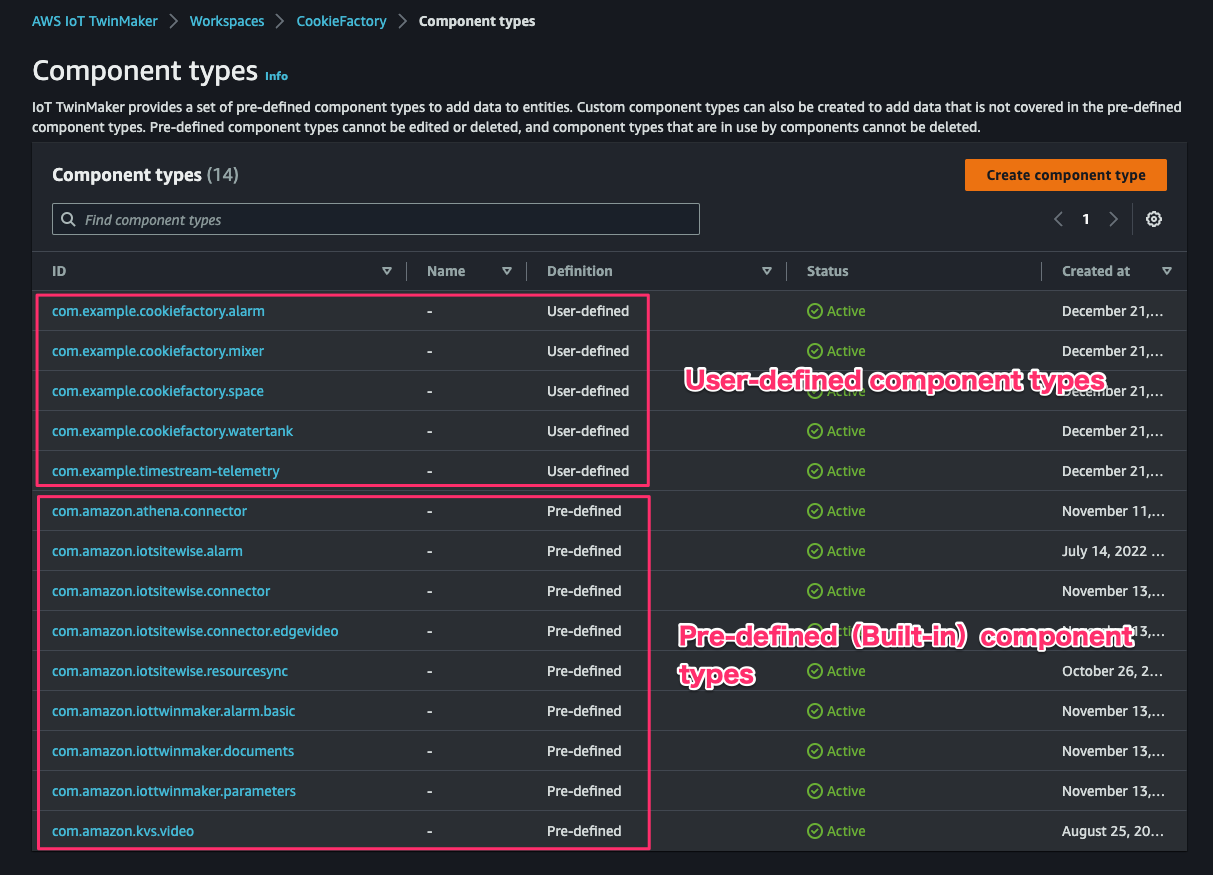

現在はクッキー工場のワークスペースには次のようなcomponent typesがすでに作成されています。

次のコマンドを実行して必要なリソースを作成します。

$ cd cdk && npm install && cdk deploy

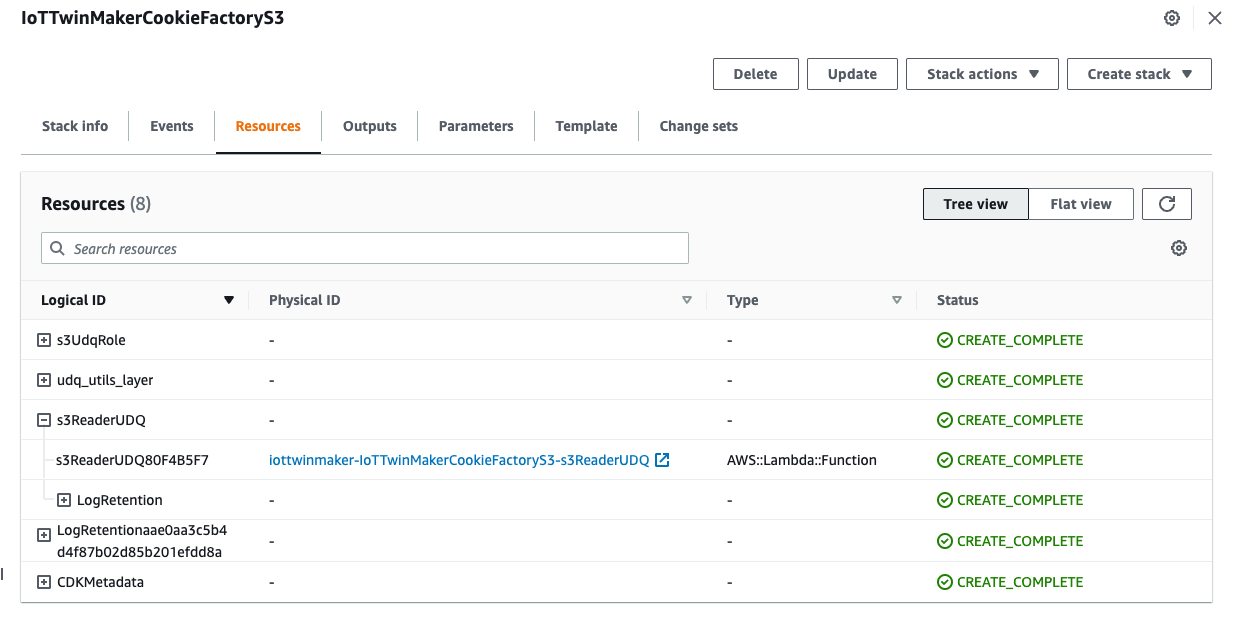

CloudFormationスタックが作成され、Lambda関数などのリソースがデプロイされました。

作成されたリソースの情報を取得します。jqが未導入の場合はsudo yum -y install jqを実行して導入しておきます。

export S3_CONNECTOR_STACK_OUTPUTS=$(aws cloudformation describe-stacks --stack-name IoTTwinMakerCookieFactoryS3 | jq '.Stacks[0].Outputs')
export S3_CONNECTOR_UDQ_LAMBDA_ARN=$(echo $S3_CONNECTOR_STACK_OUTPUTS | jq -r '.[] | select(.OutputKey=="S3ReaderUDQLambdaArn").OutputValue')

次のコマンドを実行して、component typesを作成します。

cd $S3_MODULE_DIR/deploy-utils && \
python3 ./create_s3_document_connector.py \
    --workspace-id $WORKSPACE_ID \
    --component-type-id com.example.s3connector.document \
    --attribute-property-value-reader-by-entity-arn ${S3_CONNECTOR_UDQ_LAMBDA_ARN} \
    --region ${AWS_DEFAULT_REGION}

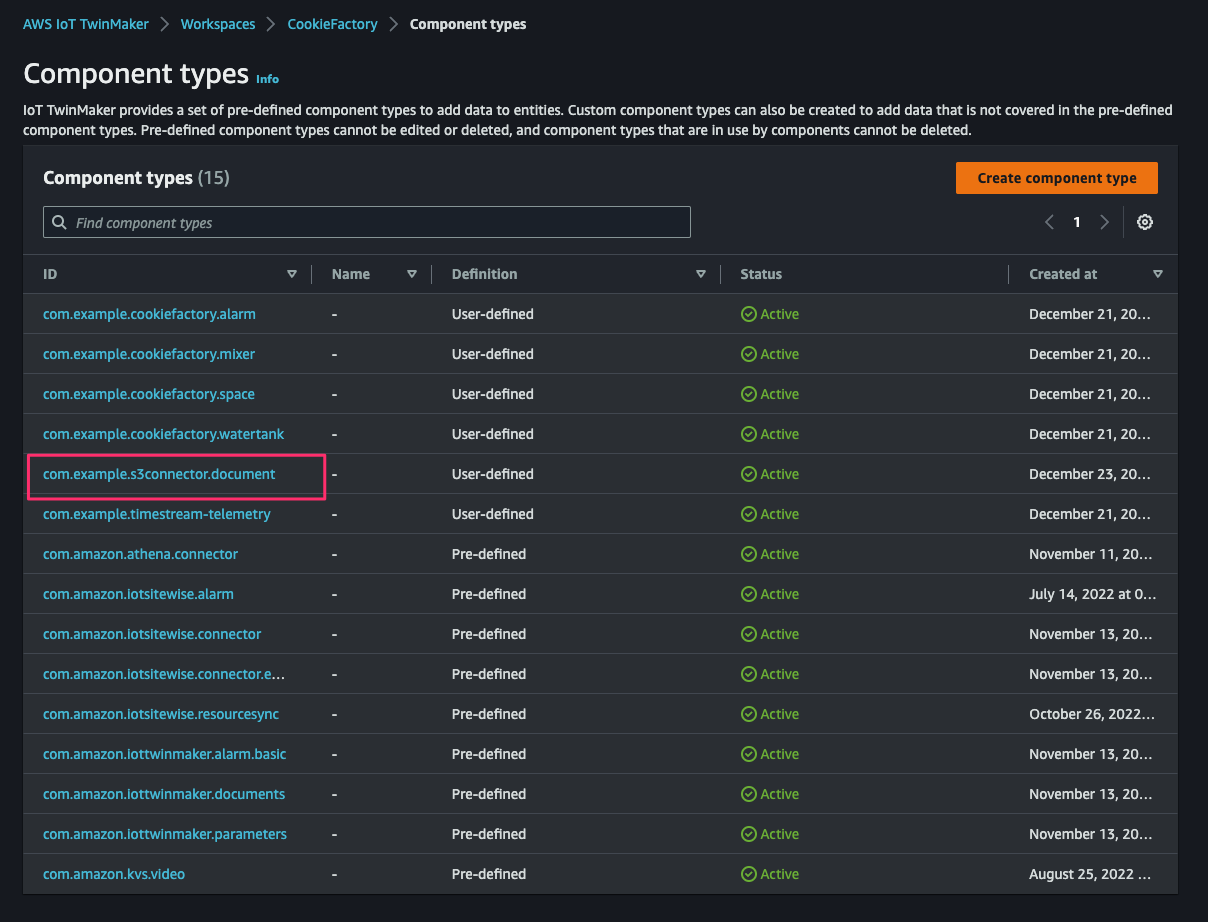

カスタムなcomponent typescom.example.s3connector.documentが作成されました。

次のコマンドを実行して、EntityMixer_0のデータをJson形式でS3 Bucketにアップロードします。

WORKSPACE_S3=$(aws iottwinmaker get-workspace --workspace-id $WORKSPACE_ID | jq -r .s3Location | cut -d ":" -f 6) && \
    cat $S3_MODULE_DIR/component-types/operation_status.json | jq '.propertyValues[0].workspaceId = "'$WORKSPACE_ID'"' > /tmp/operation_status.json && \
    aws s3 cp /tmp/operation_status.json s3://${WORKSPACE_S3}/operation_status.json

次のコマンドを実行して、EntityMixer_0にcomponent typesをアタッチします。

python3 ./patch_s3_document_content.py \
    --workspace-id $WORKSPACE_ID \
    --entity-id Mixer_0_cd81d9fd-3f74-437a-802b-9747ff240837 \
    --component-type-id com.example.s3connector.document \
    --s3-url-json s3://${WORKSPACE_S3}/operation_status.json \
    --region ${AWS_DEFAULT_REGION}

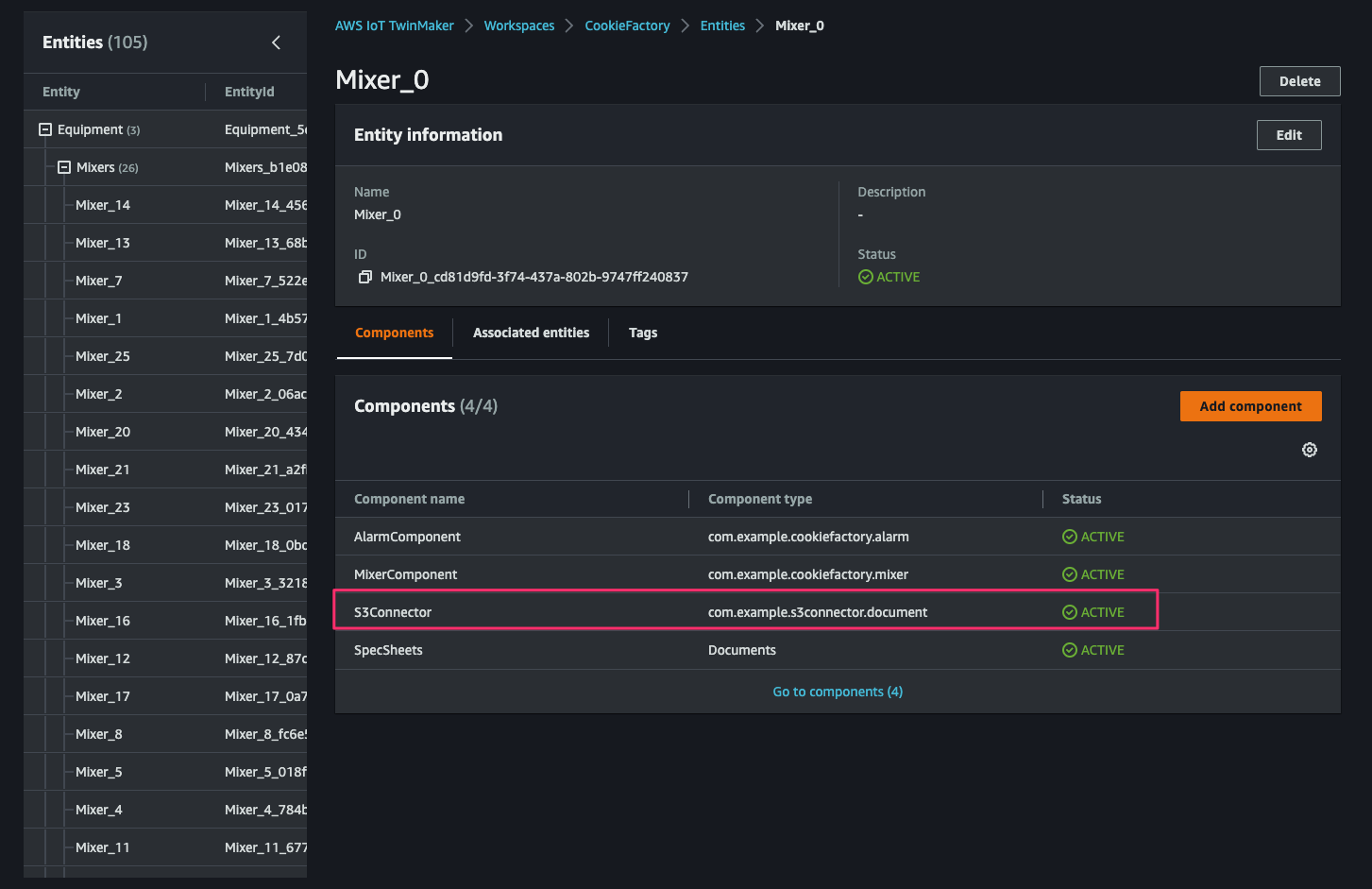

Mixer_0のComponents一覧を見るとS3Connectorがアタッチされていますね。

次のコマンドを実行すると、maintaining demoというStatusが取得できました。

$ aws iottwinmaker get-property-value \
    --component-name S3Connector \
    --entity-id Mixer_0_cd81d9fd-3f74-437a-802b-9747ff240837 \
    --selected-properties operationStatus \
    --workspace-id $WORKSPACE_ID

{
    "propertyValues": {
        "operationStatus": {
            "propertyReference": {
                "componentName": "S3Connector",
                "externalIdProperty": {},
                "entityId": "Mixer_0_cd81d9fd-3f74-437a-802b-9747ff240837",
                "propertyName": "operationStatus"
            },
            "propertyValue": {
                "stringValue": "maintaining demo"
            }
        }
    },
    "tabularPropertyValues": []
}

またS3 document connectorはLambda実行を介してS3からデータを取得します。

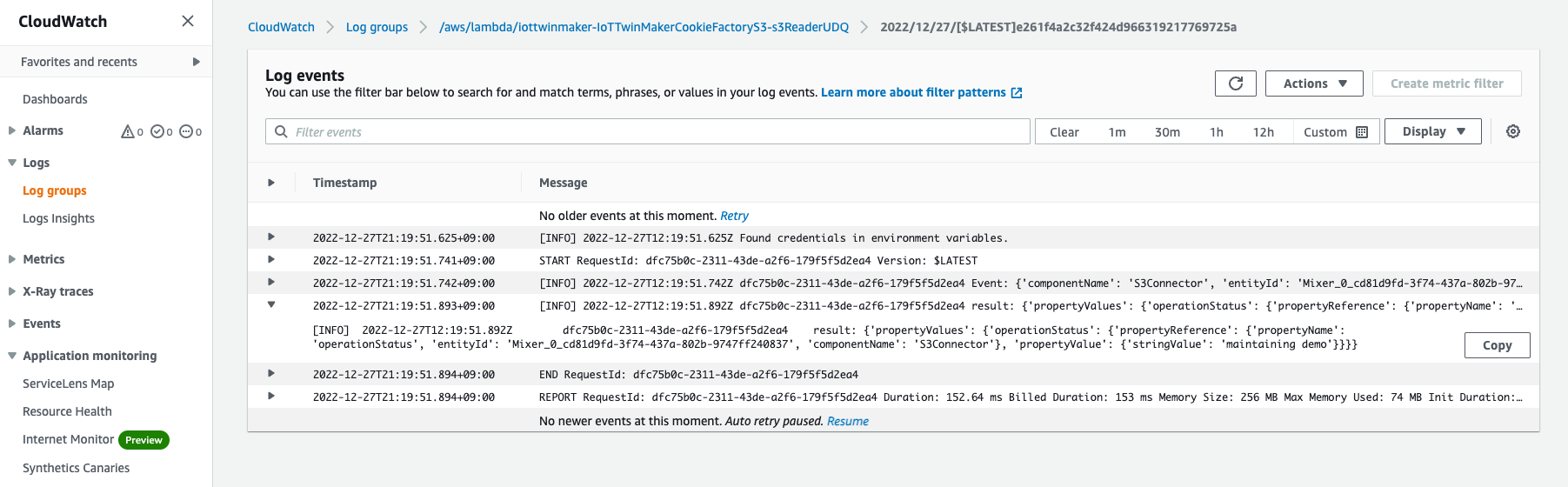

実行されるLambda関数のイベントログを見ると、取得されたデータが記録されているのが確認できます。

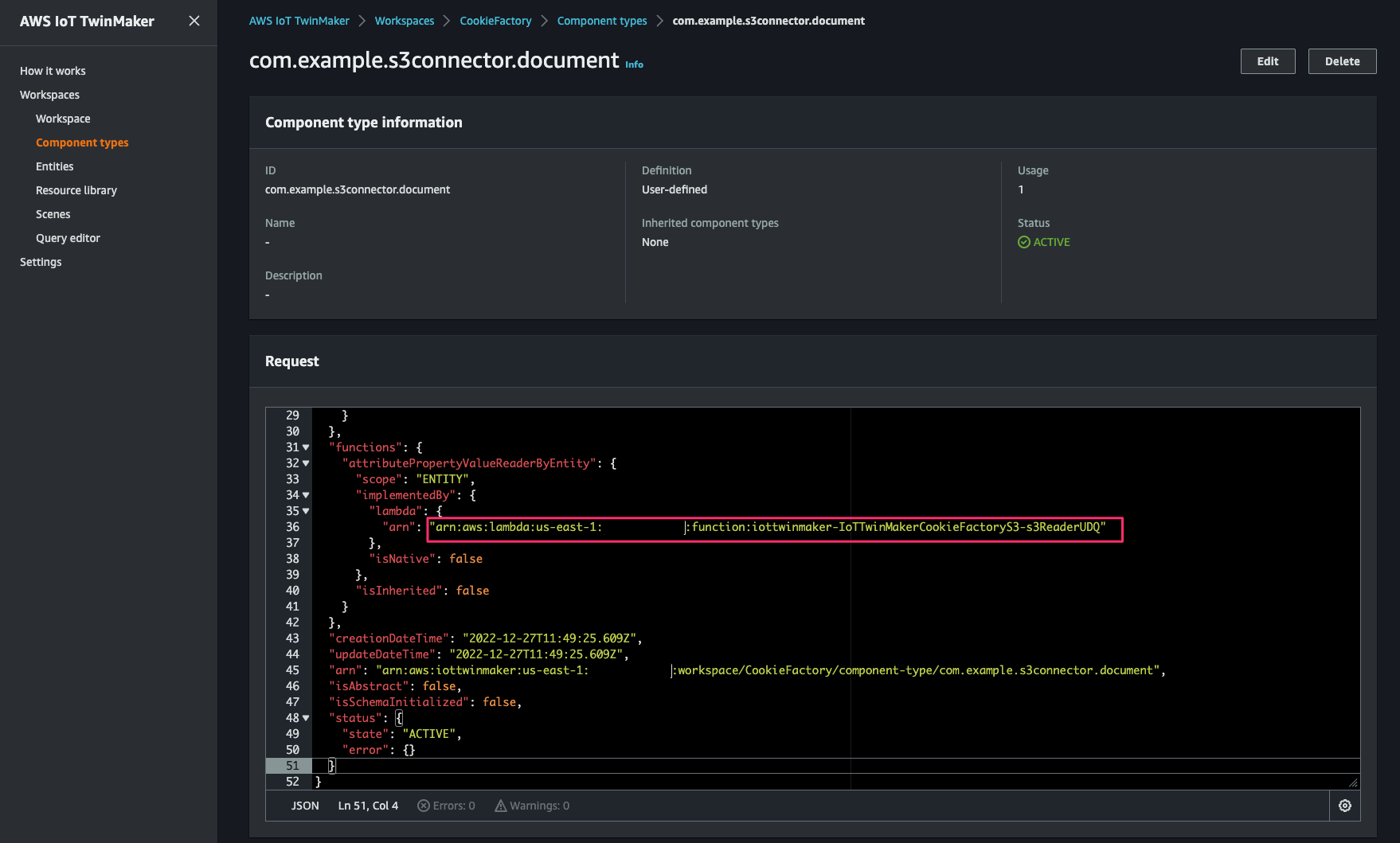

このLambda関数はTwinMakerコンソールから確認可能です。

おわりに

AWS IoT TwinMaker で S3 document connector を使ってクッキー工場に Status を追加してみました。

component types を使うと使用できるデータの幅が広がるので、是非とも使いこなせるようにしたいですね。
