AWS Network Firewall を経由するとセキュリティグループが送信元となる通信が許可されない

AWS Network Firewall を経由するとセキュリティグループが送信元となる通信が許可されない

2025.10.04

VPC のセキュリティグループには、ミドルボックスアプライアンスを経由すると、セキュリティグループを送信元とした通信が許可されないという仕様があります。詳細は下記ドキュメントをご参照ください。

ミドルボックスアプライアンスを介して異なるサブネット内の 2 つのインスタンス間のトラフィックを転送するようにルートを設定するには、両方のインスタンスのセキュリティグループでインスタンス間のトラフィックがフローできるようにする必要があります。各インスタンスのセキュリティグループは、他のインスタンスのプライベート IP アドレス、または他のインスタンスを含むサブネットの CIDR 範囲を送信元として参照される必要があります。他のインスタンスのセキュリティグループを送信元として参照する場合、インスタンス間のトラフィックは許可されません。

セキュリティグループのルール

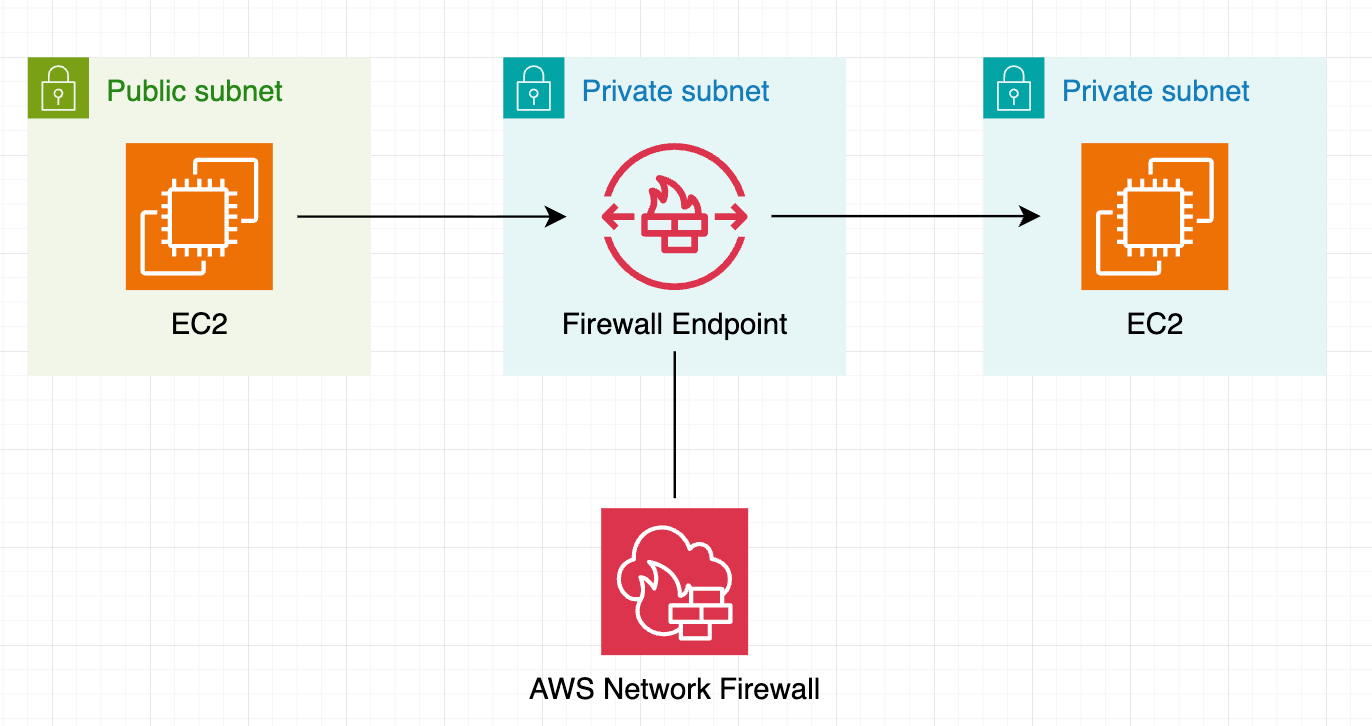

一方で、上記仕様は、ミドルボックスアプライアンスが AWS Network Firewall の場合も含まれるのか試してみました。以下の構成で検証します。

スクリーンショット 2025-10-04 15.06.20

結論

上記のミドルボックスアプライアンスの仕様は AWS Network Firewall も含まれます。

  • 通信経路
    パブリックEC2 -> AWS Network Firewall -> プライベートEC2

上記通信経路において、プライベート EC2 のセキュリティグループ(インバウンドルール)のソースがパブリックEC2のセキュリティグループになっている場合、通信ができません。
一方で、ソースにパブリック EC2 のプライベート IP を設定している場合、通信が可能です。

  • 参考例:プライベート EC2 の セキュリティグループ

スクリーンショット 2025-10-03 17.51.30
ソースがセキュリティグループ ID -> 通信 NG

スクリーンショット 2025-10-03 17.53.29

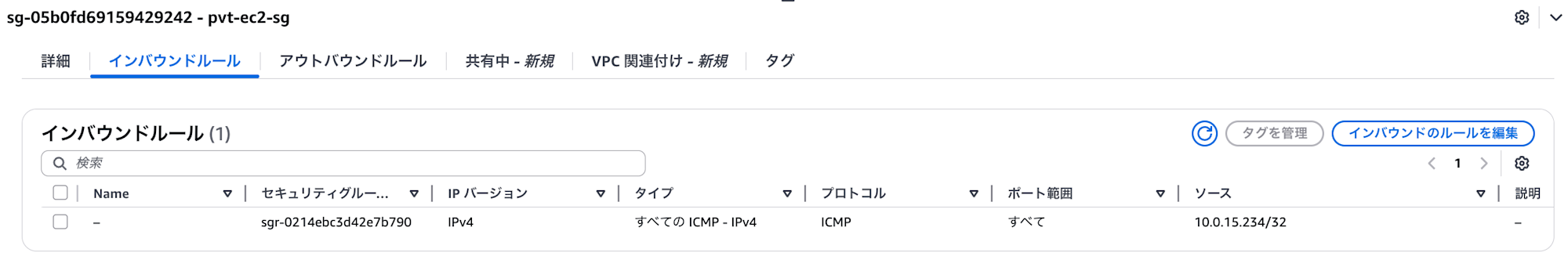

ソースがプライベート IP -> 通信 OK

やってみた

VPC の作成

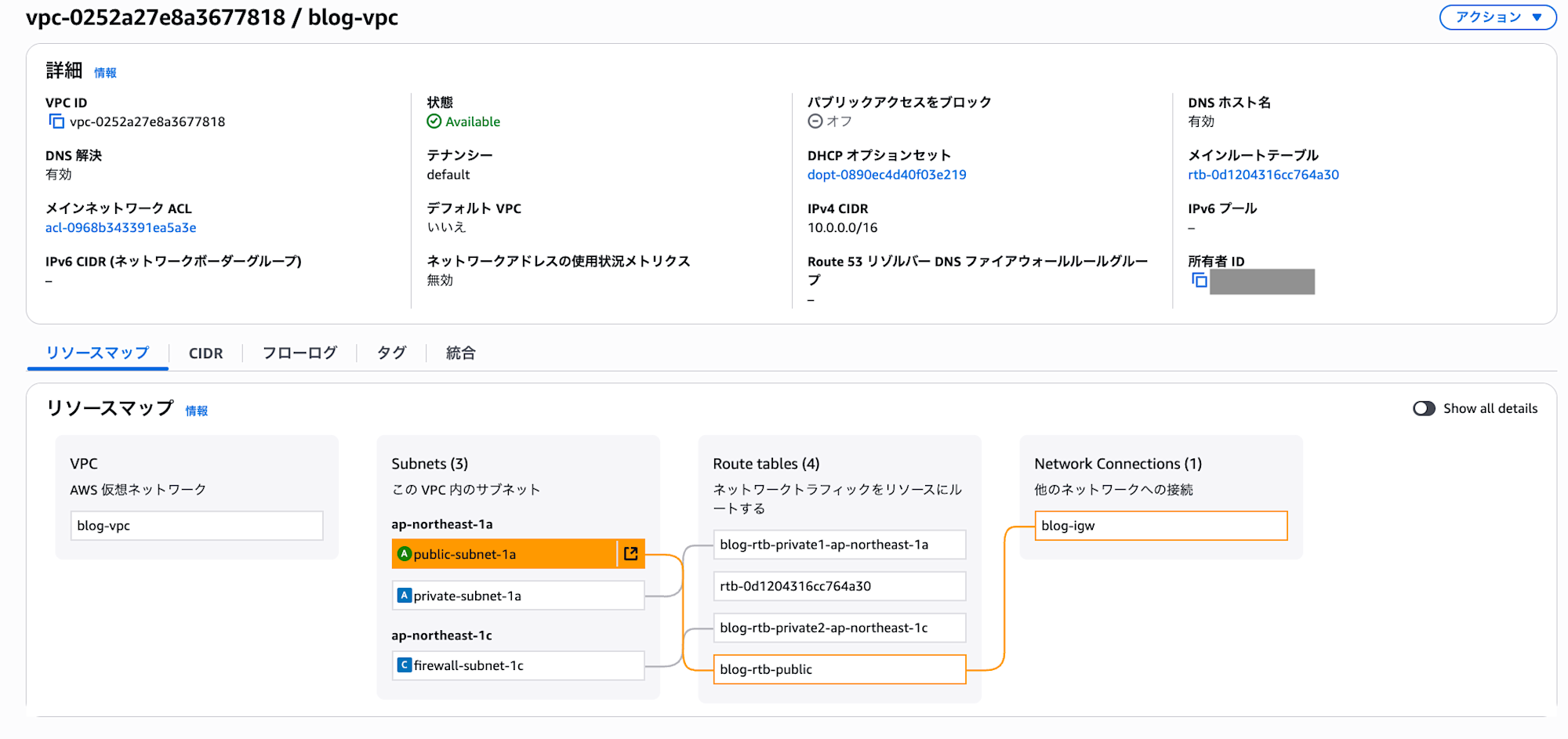

パブリックサブネット 1 つ、プライベートサブネットを 2 つ持つ VPC を作ります。
それぞれ パブリック EC2,プライベート EC2, ファイアウォールを配置するためのサブネットです。
スクリーンショット 2025-10-03 15.49.48

EC2 の作成

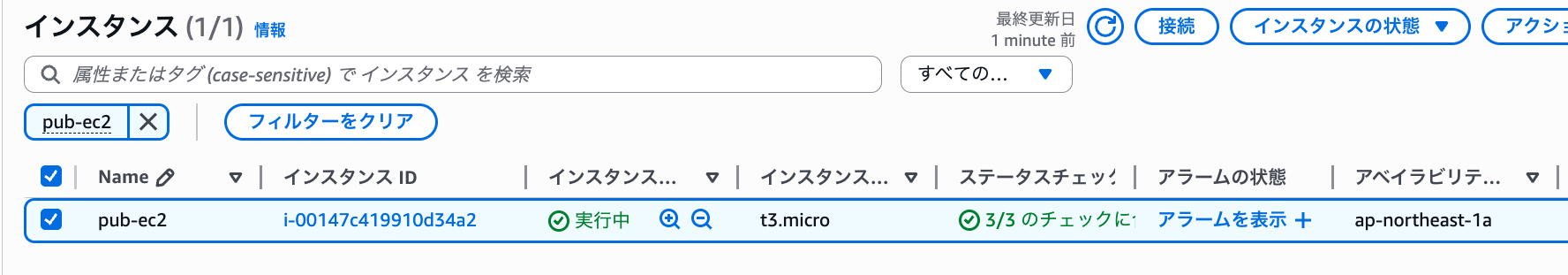

以下構成で パブリック EC2 インスタンスを作成します。

  • name: pub-ec2
  • Amazon Linux 2023
  • t3.micro
  • パブリックサブネットに配置
  • パブリックIPの自動割り当てを有効化
  • ローカルから SSH できるようセキュリティグループを設定

スクリーンショット 2025-10-03 16.27.20

続いて、プライベート EC2 インスタンスを作成します。

  • name: pvt-ec2
  • Amazon Linux 2023
  • t3.micro
  • プライベートサブネットに配置
  • セキュリティグループを新規作成

スクリーンショット 2025-10-03 16.28.51

プライベート EC2 のセキュリティグループにてパブリック EC2 から PING できるようルールを追加します。
スクリーンショット 2025-10-03 16.45.15

動作確認のため、ローカルからパブリック EC2 に入り、そこからプライベート EC2 に PING してみます。
以下の通り通信できているので OK です。(10.0.137.19 は pvt-ec2 のプライベート IP です)


			[ローカル]$ ssh -i <キー> ec2-user@<pub-ec2 のパブリック IP>
...
[pub-ec2]$ ping 10.0.137.19
PING 10.0.137.19 (10.0.137.19) 56(84) bytes of data.
64 bytes from 10.0.137.19: icmp_seq=1 ttl=127 time=0.479 ms
...
--- 10.0.137.19 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2112ms
rtt min/avg/max/mdev = 0.183/0.284/0.479/0.137 ms



Network Firewall の作成

続いて、AWS Network Firewall を作っていきます。

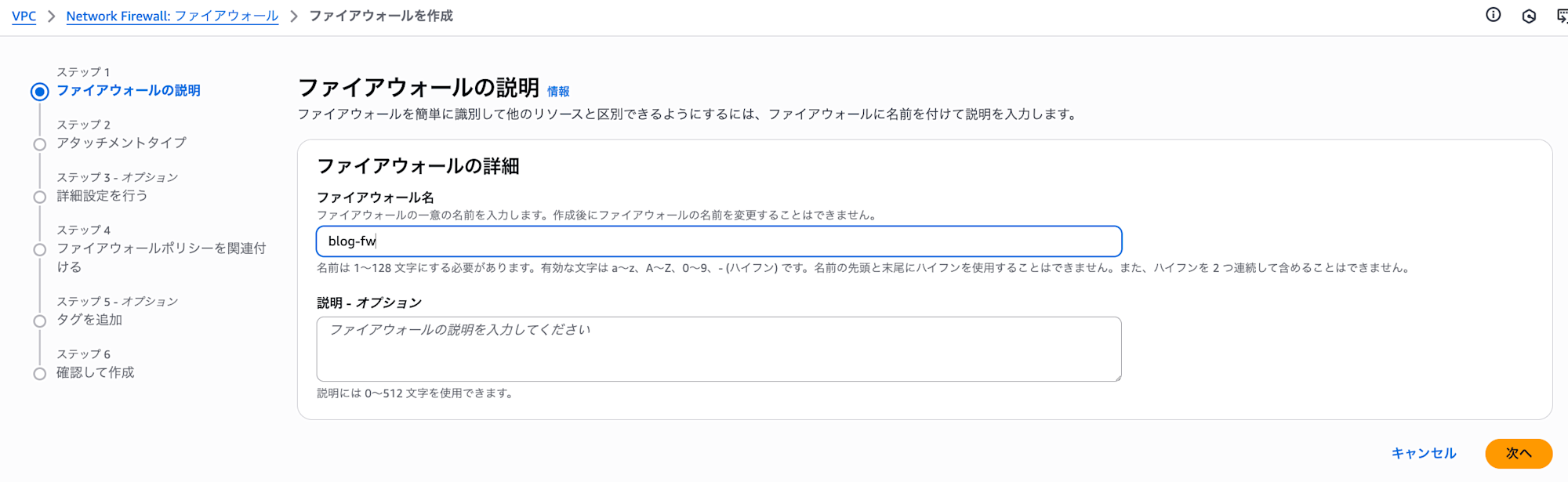

VPC コンソールから、作成画面へ移動し、任意の名前を指定します。
スクリーンショット 2025-10-03 16.59.04

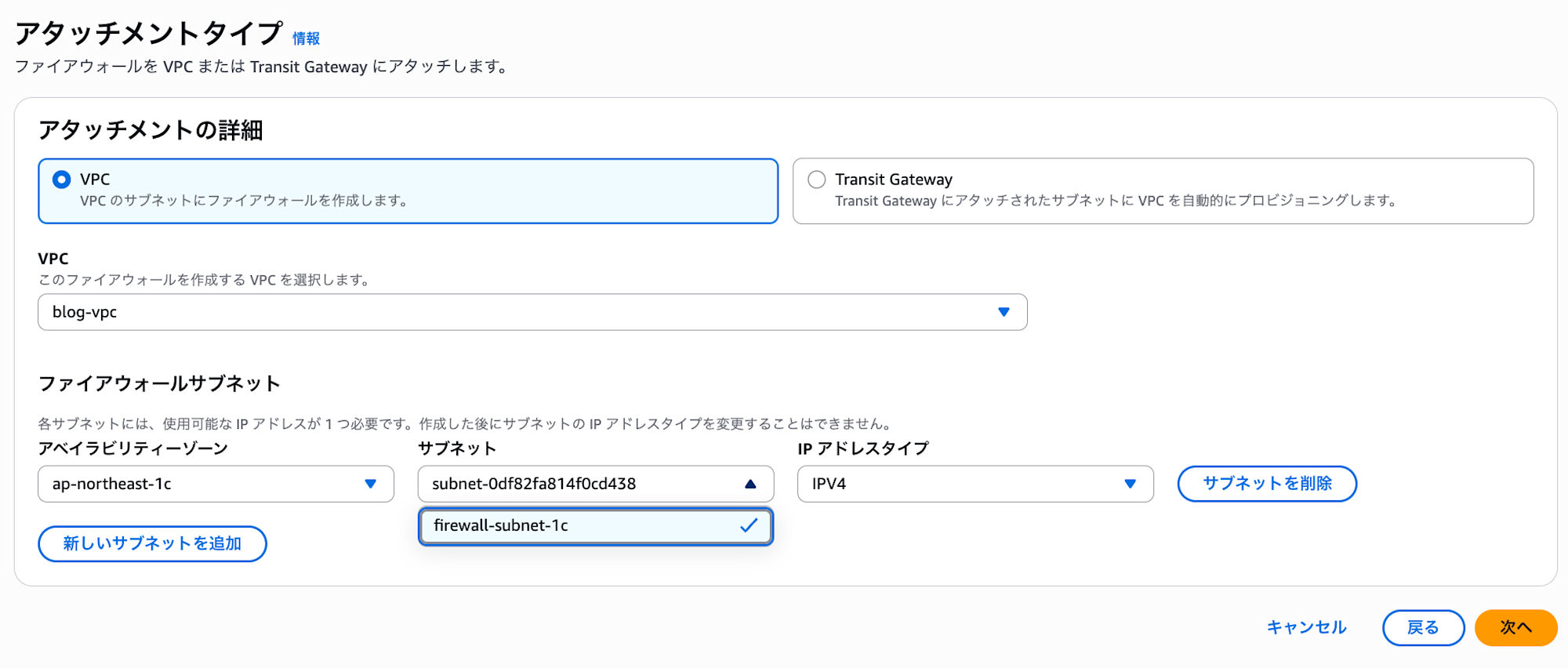

サブネットは前述にて作成済みの Firewall 用サブネットを指定します。
スクリーンショット 2025-10-03 17.01.52

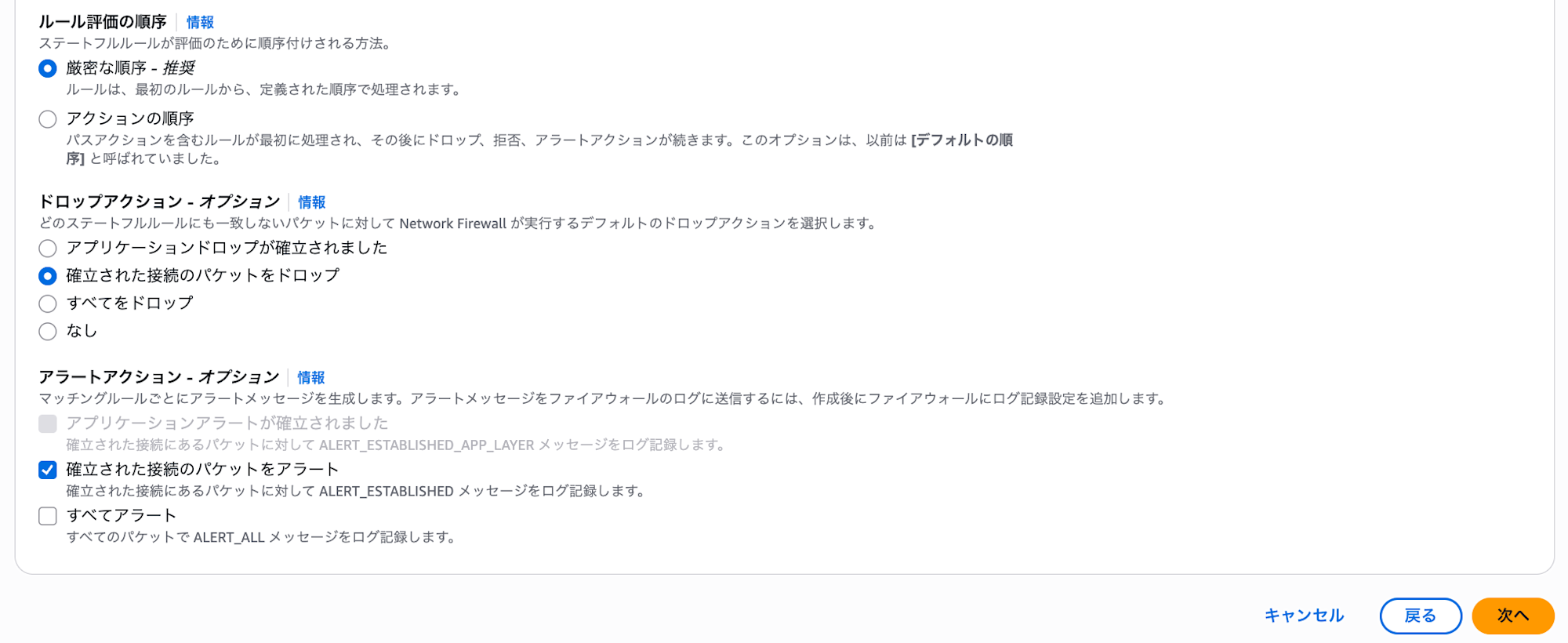

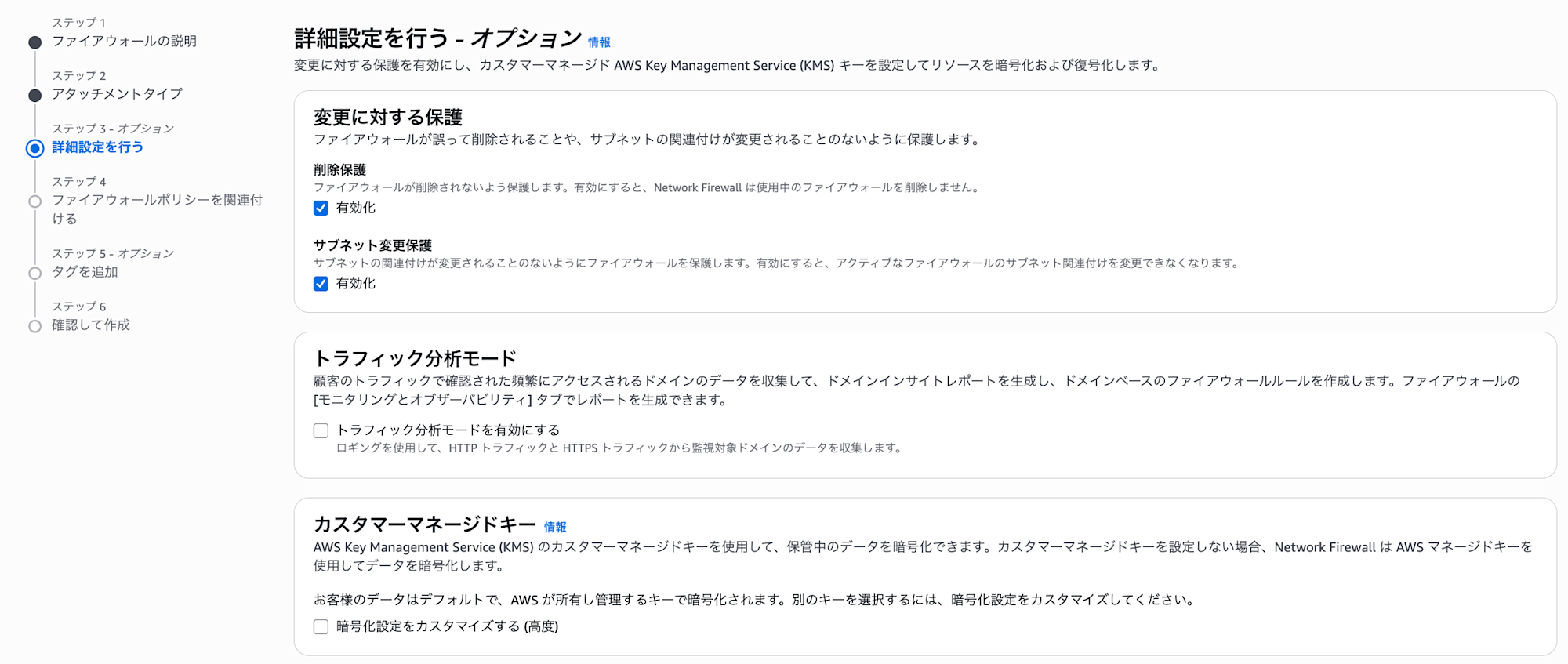

詳細設定の部分はデフォルトのままにします。
スクリーンショット 2025-10-03 17.03.13

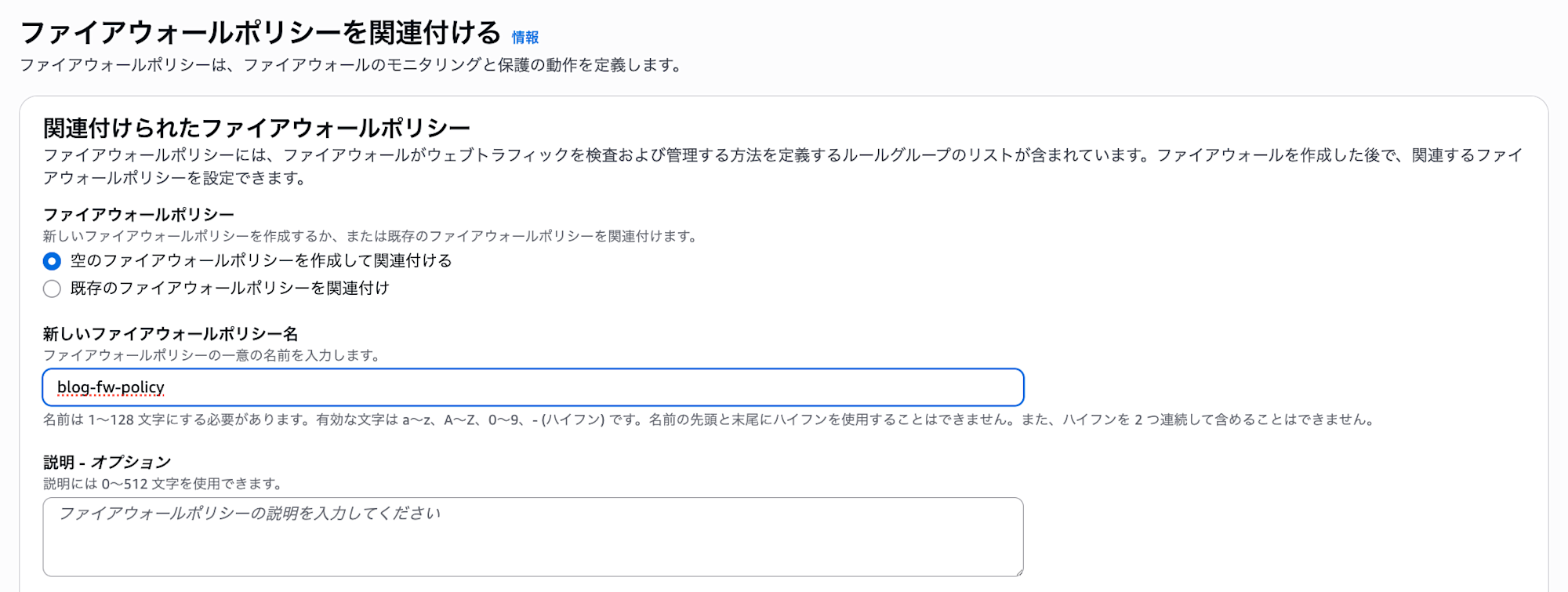

空のファイアウォールポリシーを作成にチェックを入れ、任意のポリシー名を指定します。それ以外はデフォルト設定にしておきます。

スクリーンショット 2025-10-03 17.04.06
スクリーンショット 2025-10-03 17.04.22

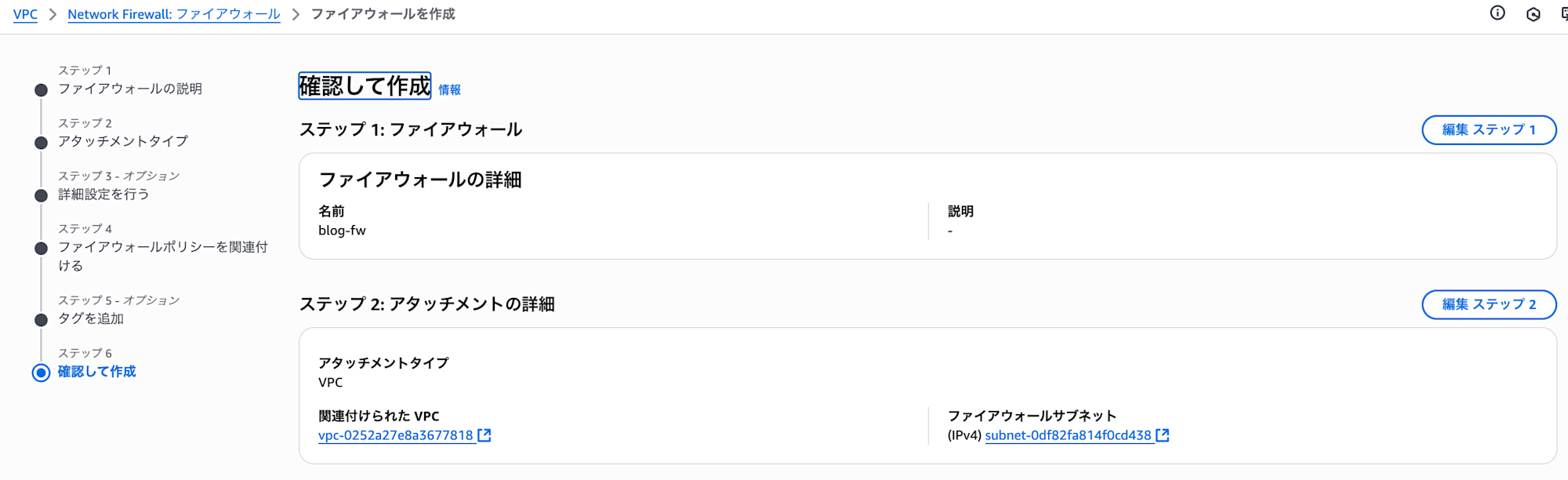

最後に設定内容を確認し、問題が無ければファイアウォールを作成します。
スクリーンショット 2025-10-03 17.05.54

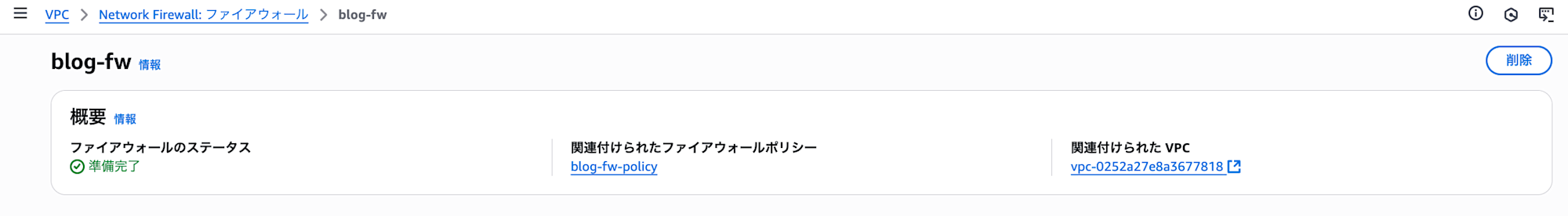

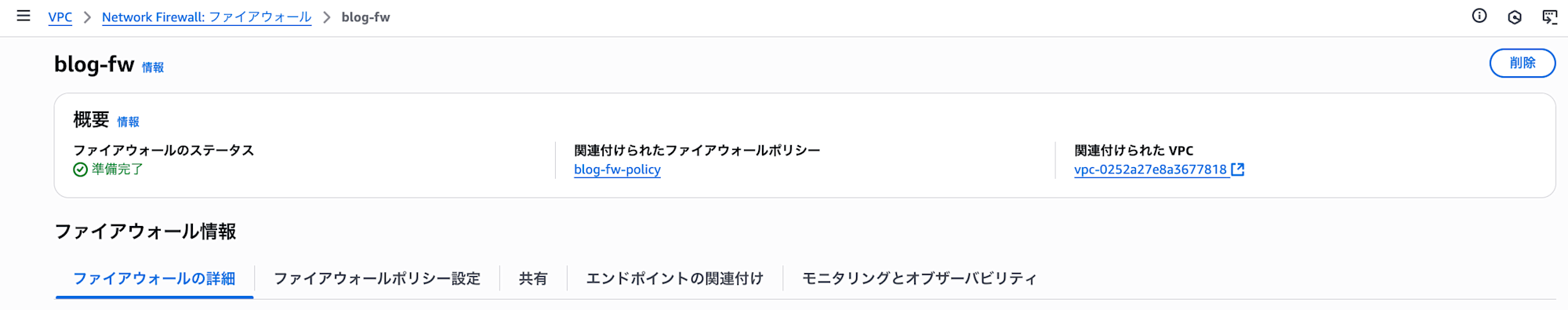

作成できました。
スクリーンショット 2025-10-03 17.18.29

Firewall ルールグループの作成

次に、Firewall のルールグループを設定します。

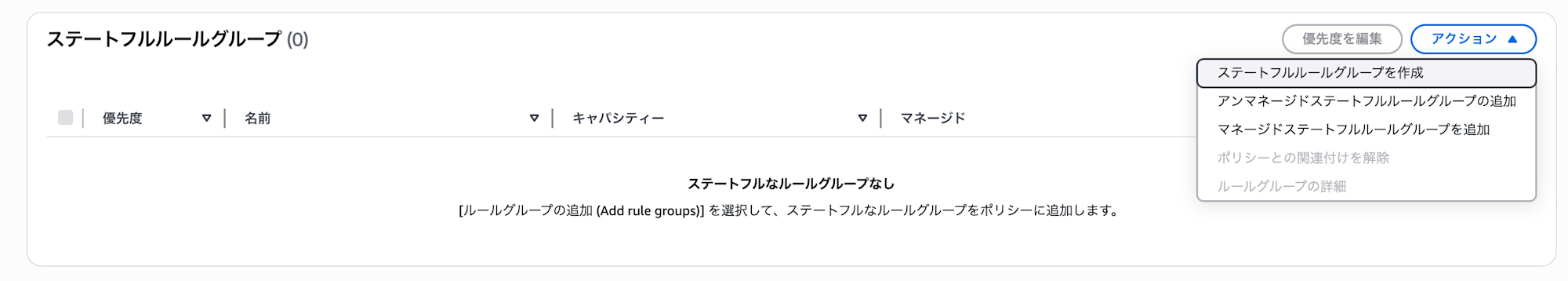

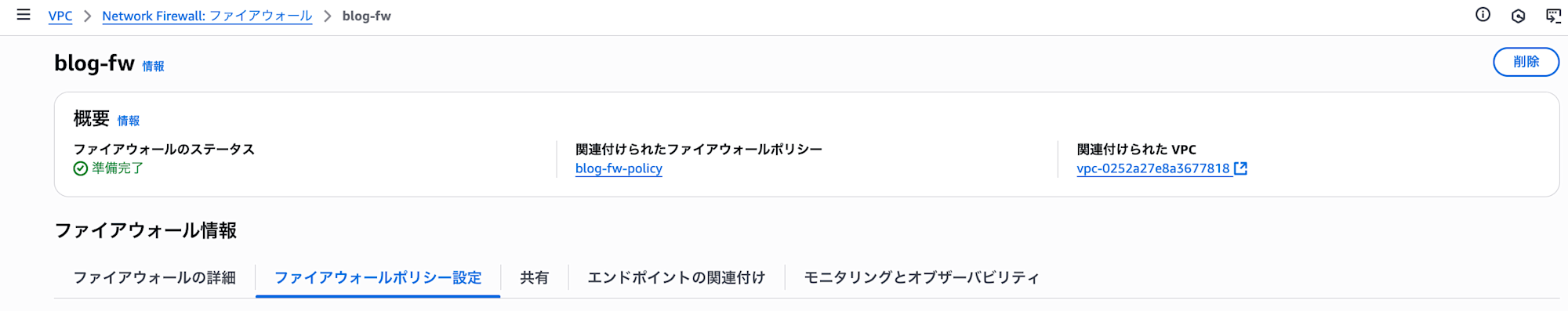

前項にて作成したファイアウォールのポリシー設定のタブを選択し、ステートフルルールグループを作成します。
スクリーンショット 2025-10-03 17.19.33
スクリーンショット 2025-10-03 17.19.59

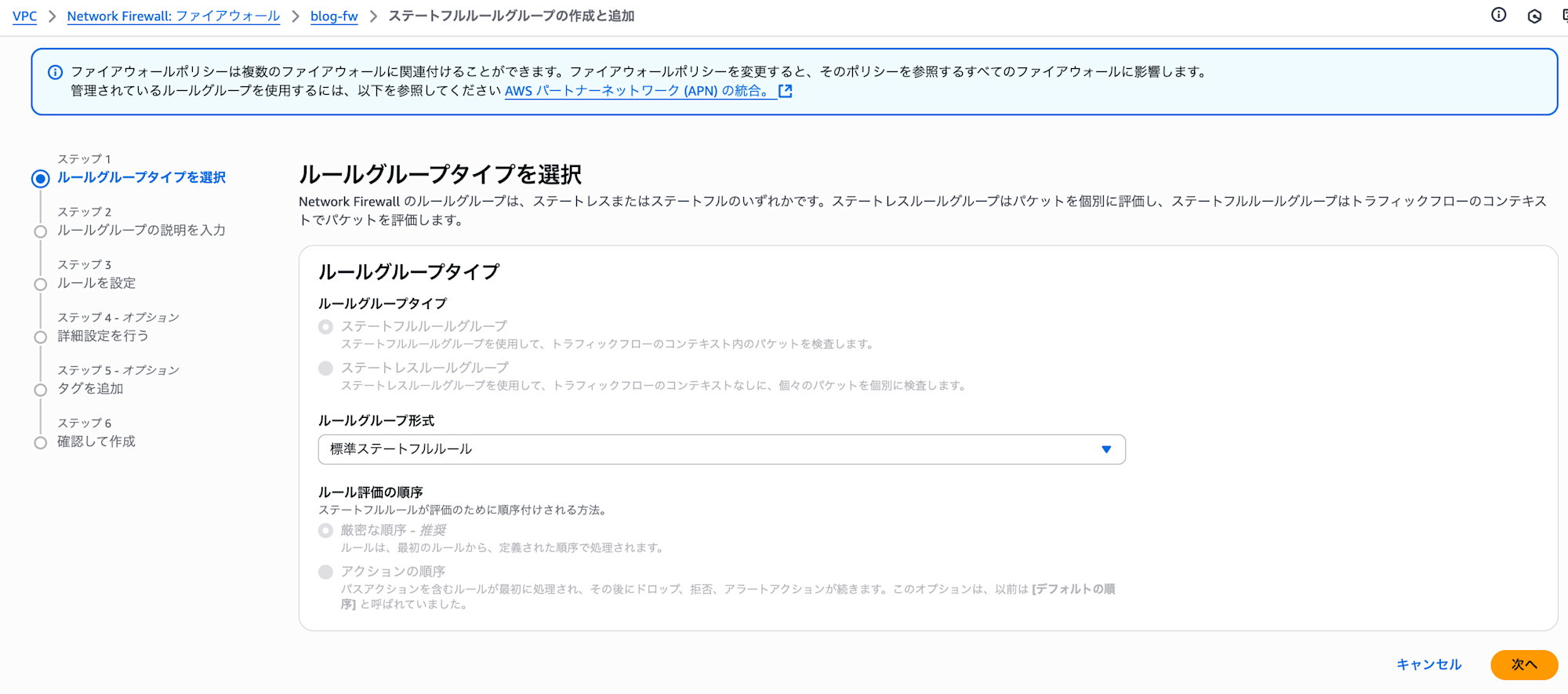

形式は標準ステートフルルールを選びます。
スクリーンショット 2025-10-03 17.21.13

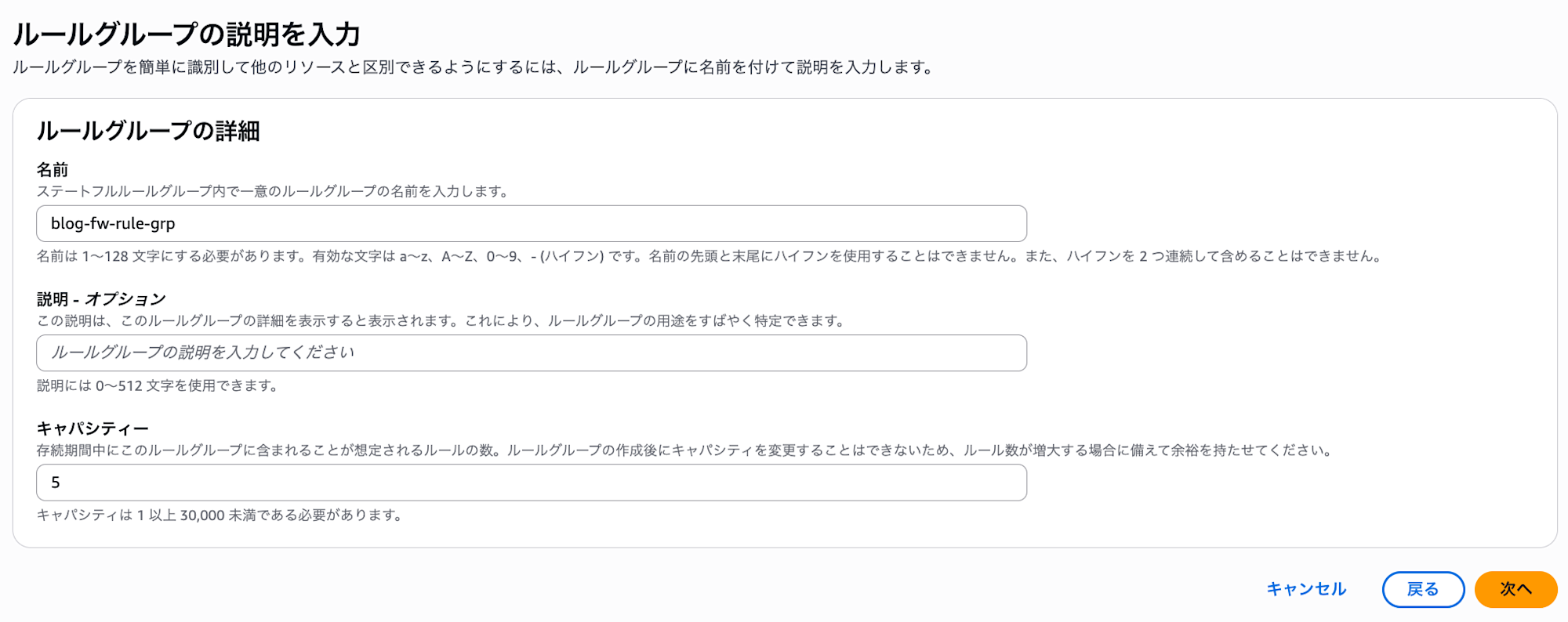

任意の名前でルールグループ名を指定します。
スクリーンショット 2025-10-03 17.22.56

続いてルールの設定を行います。

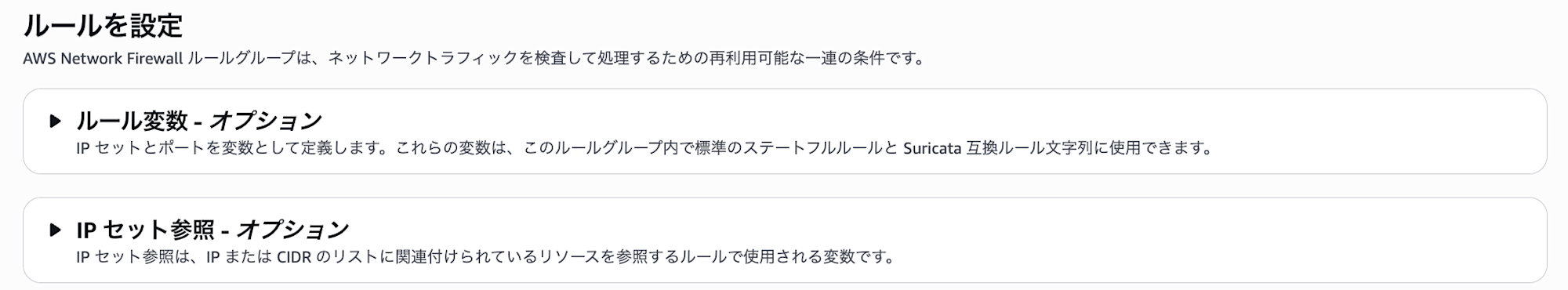

ルール変数および IP セット参照はオプションのため、特にデフォルトのまま変更しません。

スクリーンショット 2025-10-03 17.23.58

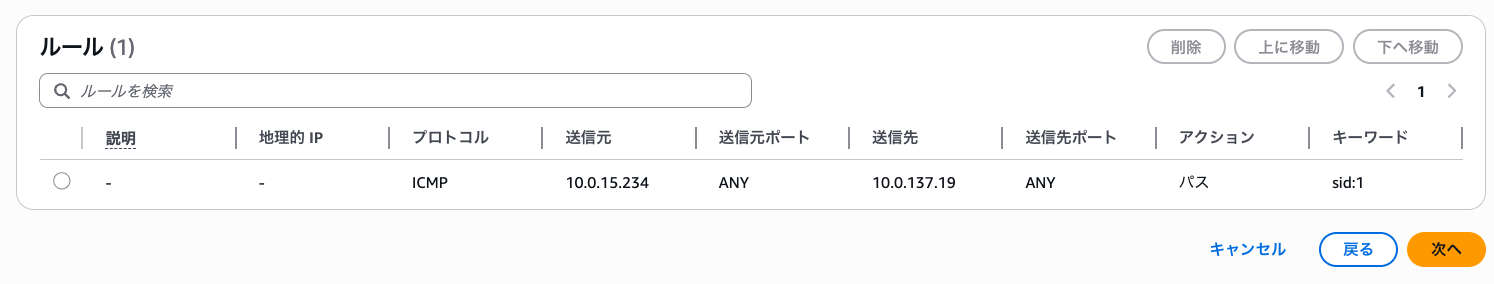

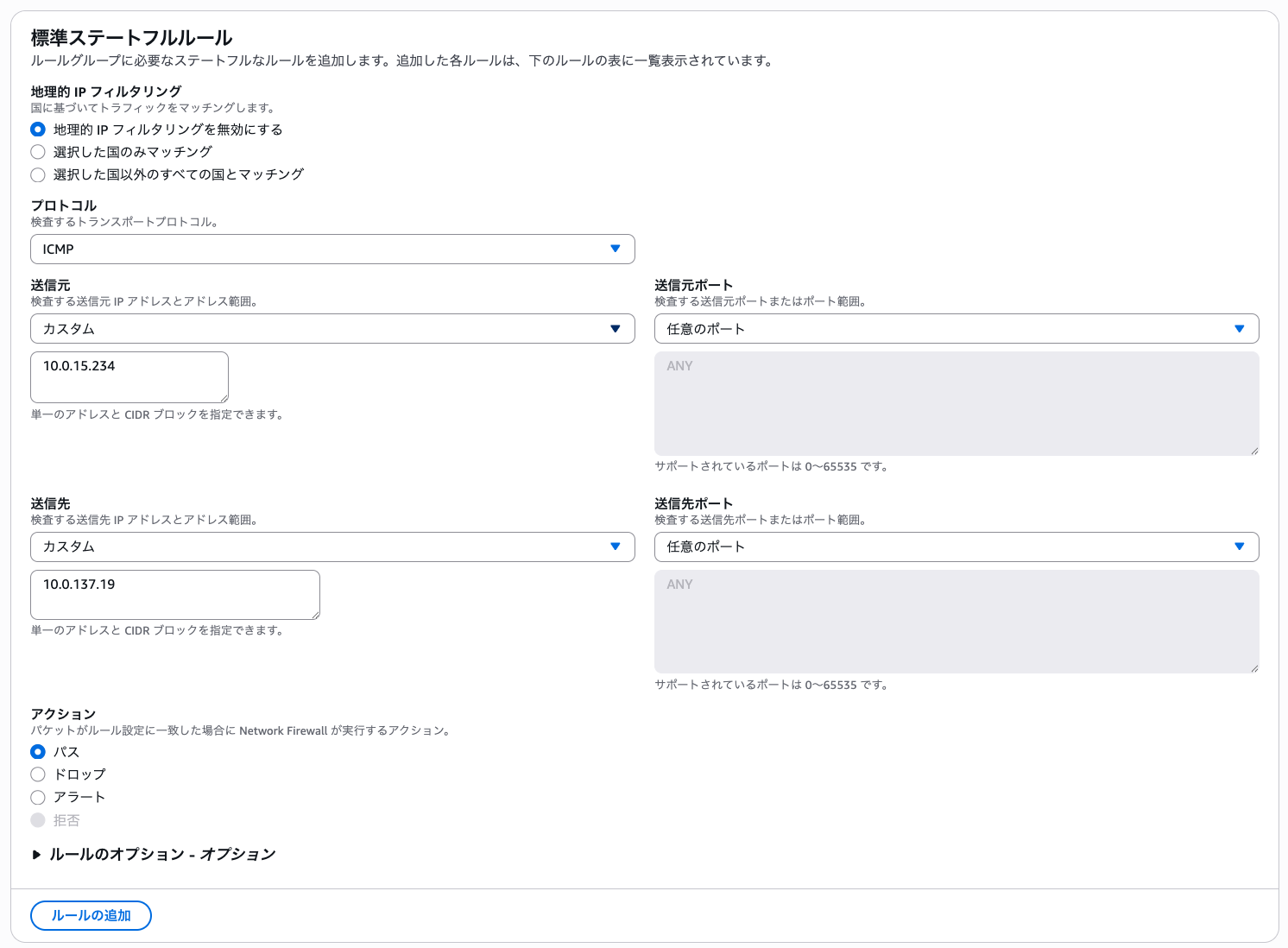

標準ステートフルルールにて、パブリック EC2 からプライベート EC2 への通信をチェックするよう設定を行います。
プロトコルは ICMP を指定し、送信元および送信先にそれぞれの EC2 のプライベート IP を設定します。
スクリーンショット 2025-10-03 17.26.14

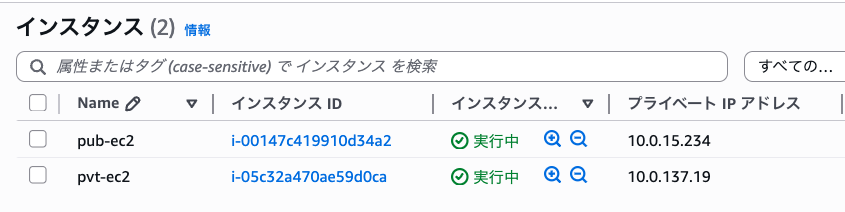

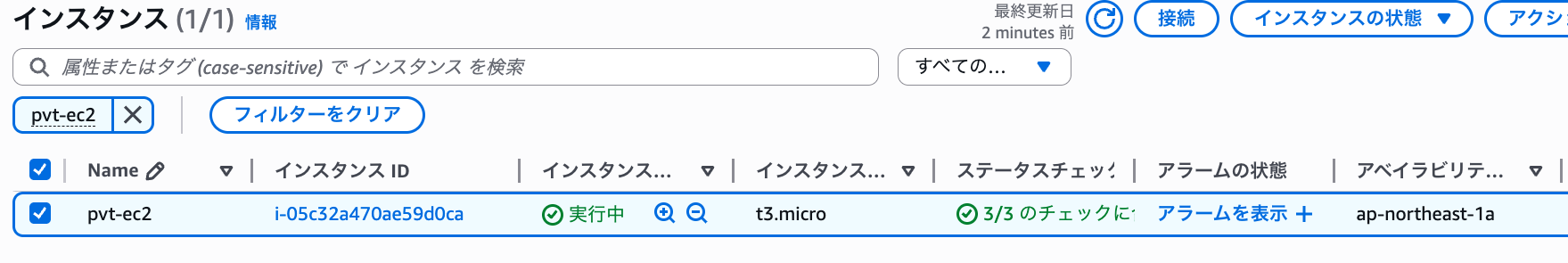

(※上記 IP 設定例の参考として EC2 のプライベート IP が分かる画像を載せておきます)
スクリーンショット 2025-10-03 17.27.54

ルールを追加したら「次へ」いきます。
スクリーンショット 2025-10-03 17.28.40

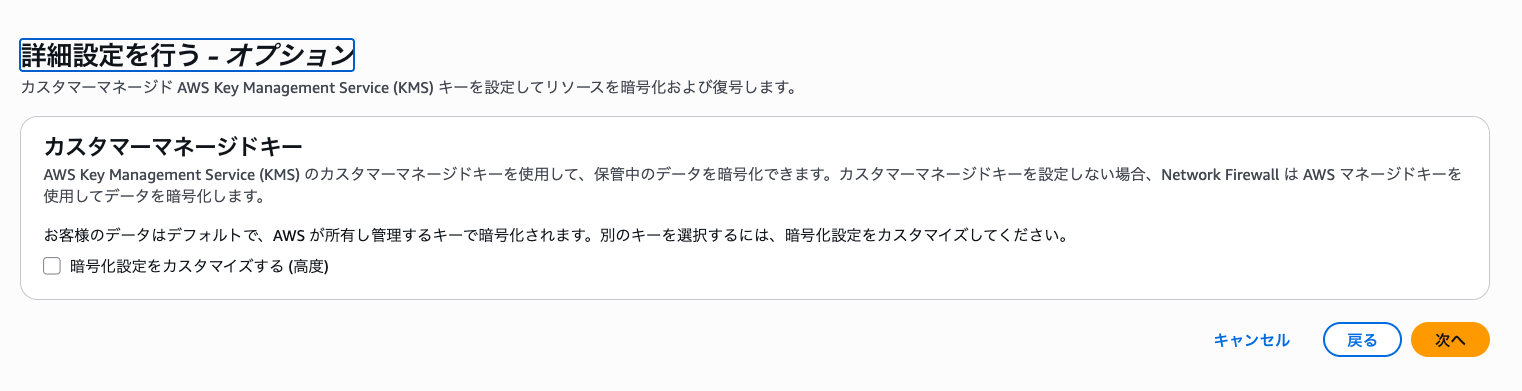

カスタマーマネージドキーのチェックは外しておきます。
スクリーンショット 2025-10-03 17.29.19

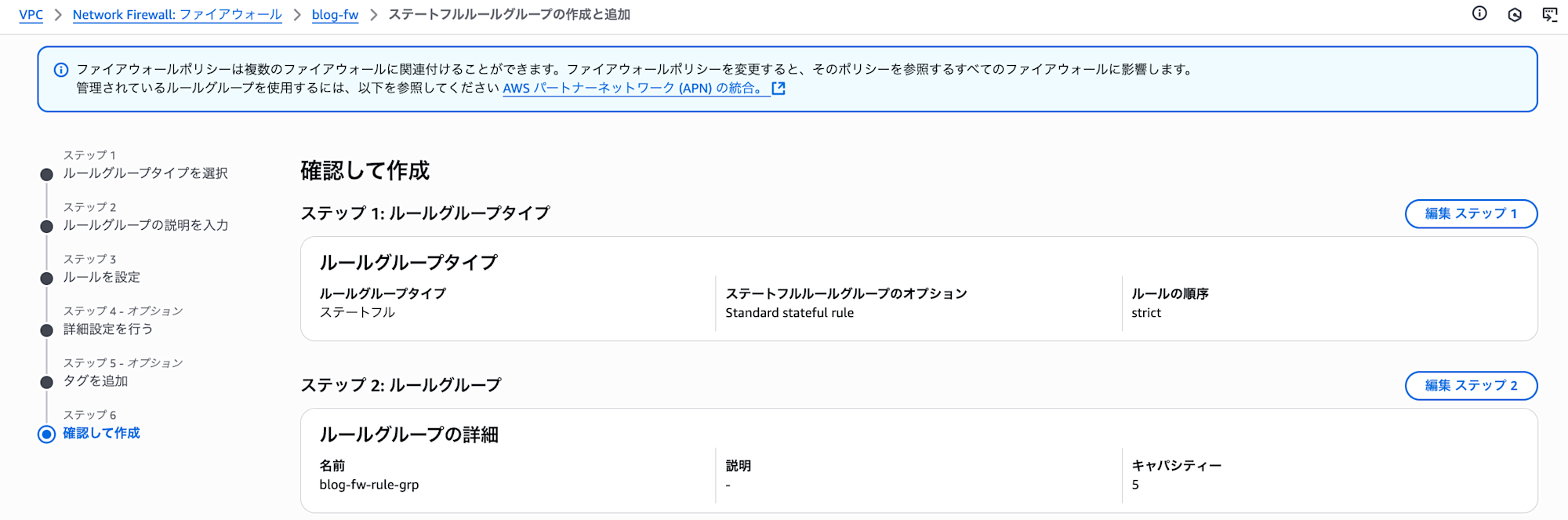

確認画面で問題なければそのままルールグループを作成します。
スクリーンショット 2025-10-03 17.30.20

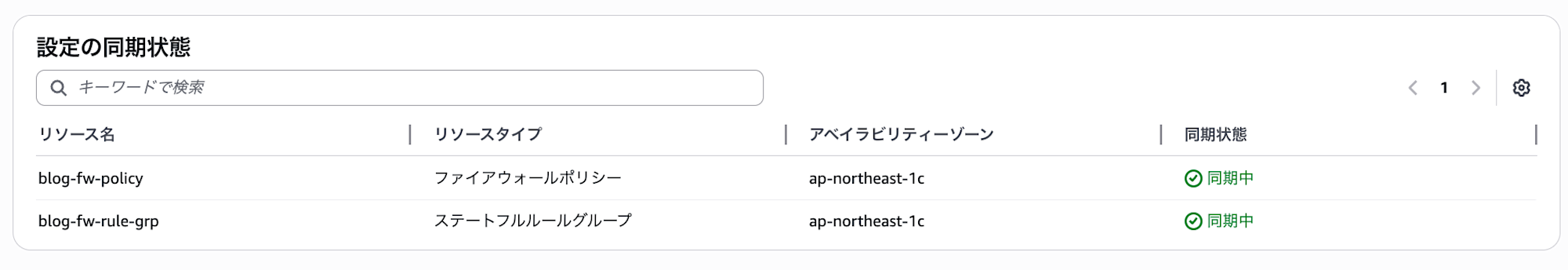

ルールグループ作成後、ファイアウォールの詳細タブより、設定が「同期中」となっていれば設定は OK です。
スクリーンショット 2025-10-03 17.32.55

スクリーンショット 2025-10-03 17.34.51

ルートテーブルの修正と動作確認

ここまでで設定は全て終えたので、最後にパブリック EC2 からの通信がファイアウォールを経由するようルートテーブルを修正し、動作確認をしていきます。

まず 現時点で プライベート EC2 に PING が通るか試します -> 通りました。


			[ec2-user@ip-10-0-15-234 ~]$ ping 10.0.137.19
PING 10.0.137.19 (10.0.137.19) 56(84) bytes of data.
64 bytes from 10.0.137.19: icmp_seq=1 ttl=127 time=0.153 ms
64 bytes from 10.0.137.19: icmp_seq=2 ttl=127 time=0.163 ms
64 bytes from 10.0.137.19: icmp_seq=3 ttl=127 time=0.167 ms

^C

--- 10.0.137.19 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2060ms
rtt min/avg/max/mdev = 0.153/0.161/0.167/0.005 ms

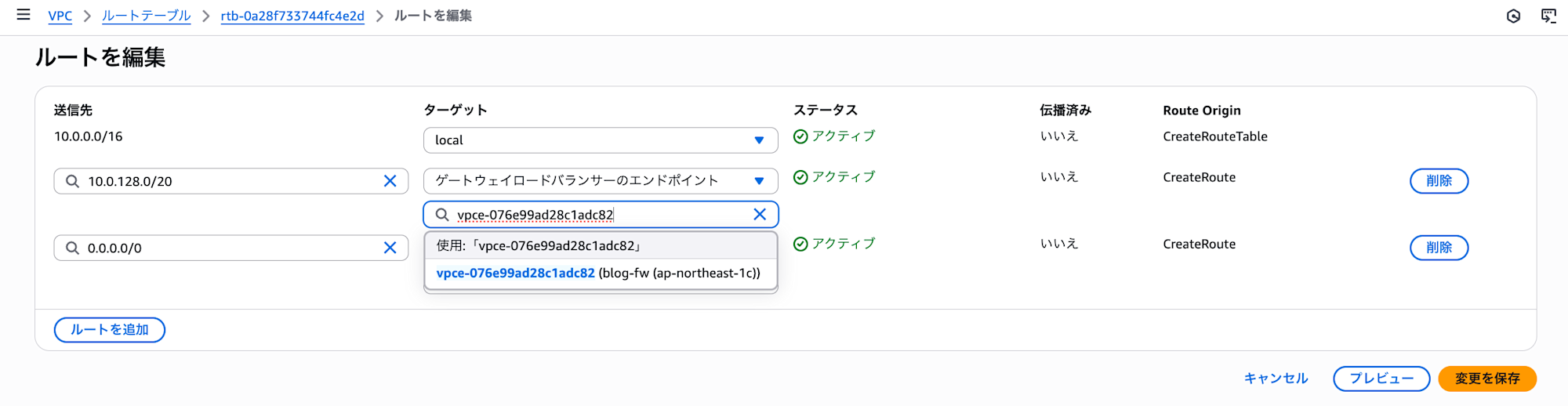

パブリック EC2 サブネットのルートテーブルを編集し、プライベートEC2に向けた通信は、ファイアウォールエンドポイントを通るよう設定します。

スクリーンショット 2025-10-03 17.48.44

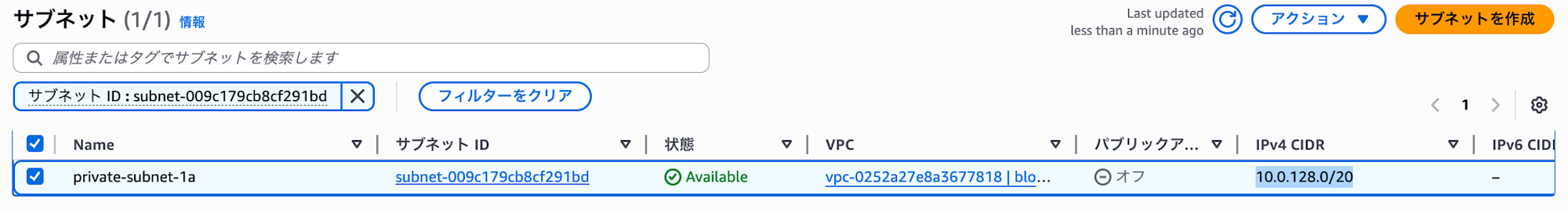

(※参考:上記の送信先はプライベートサブネット EC2 の CIDR の値です)
スクリーンショット 2025-10-03 17.47.15

上記の通りルートテーブルを編集後、再度 PING を行います。
すると、以下の通り PING が通らなくなりました。


			[ec2-user@ip-10-0-15-234 ~]$ ping 10.0.137.19
PING 10.0.137.19 (10.0.137.19) 56(84) bytes of data.

^C

--- 10.0.137.19 ping statistics ---
3 packets transmitted, 0 received, 100% packet loss, time 2105ms

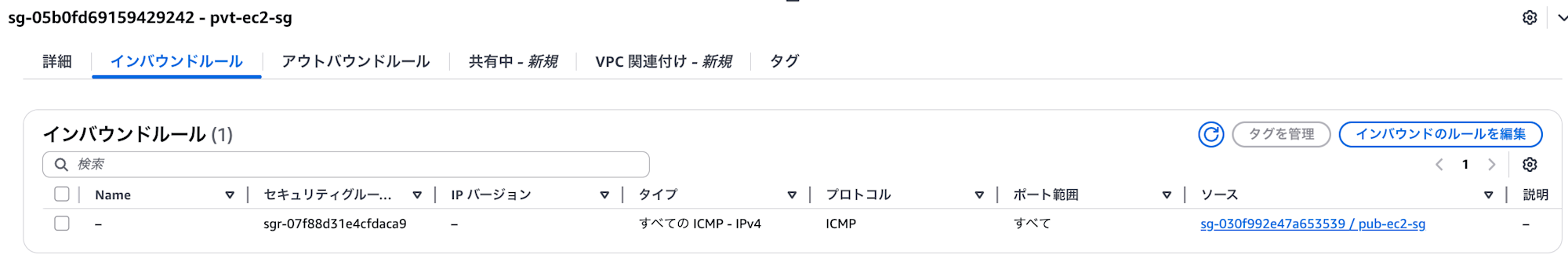

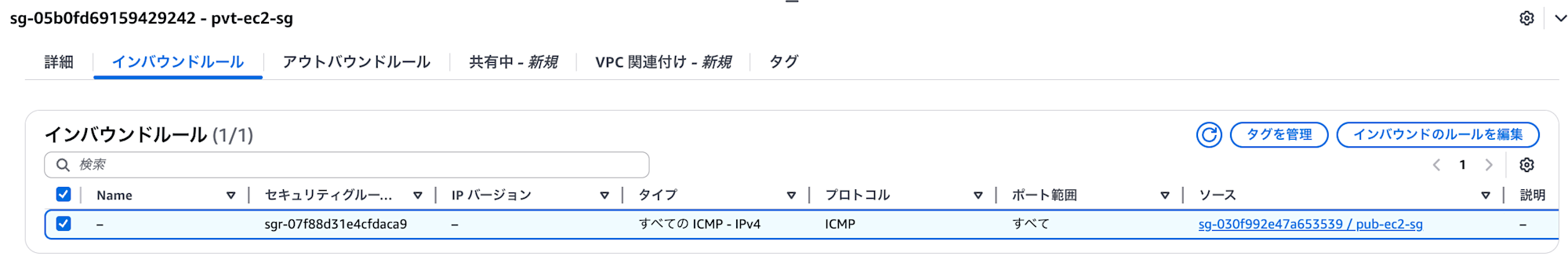

現在の状態では、プライベート EC2 のセキュリティグループにてパブリック EC2 の SG をソースとして設定しています。
スクリーンショット 2025-10-03 17.51.30

これをパブリック EC2 のプライベート IP に変えてみます。
スクリーンショット 2025-10-03 17.53.29

すると、PING が通るようになりました。


			[ec2-user@ip-10-0-15-234 ~]$ ping 10.0.137.19
PING 10.0.137.19 (10.0.137.19) 56(84) bytes of data.
64 bytes from 10.0.137.19: icmp_seq=1 ttl=127 time=2.92 ms
64 bytes from 10.0.137.19: icmp_seq=2 ttl=127 time=1.98 ms
64 bytes from 10.0.137.19: icmp_seq=3 ttl=127 time=2.04 ms

^C

--- 10.0.137.19 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 1.976/2.311/2.917/0.428 ms



上記の動作は公式ドキュメントの通りですね。

Public-EC2 -> Network Firewall -> Private-EC2 の通信において、プライベート EC2 のセキュリティグループのソースにパブリック EC2 の SG を指定すると通信ができないことがわかりました。

終わりに

今回は、セキュリティグループのミドルボックスアプライアンスを介した通信について、Network Firewall がそのアプライアンスに含まれるのか検証してみました。結論、含まれました。
ドキュメントをそのまま読んでいると見逃しそうな内容のため、本ブログがどなたかのお役に立てば幸いです。

以下、ドキュメントの情報の再掲です。

ミドルボックスアプライアンスを介して異なるサブネット内の 2 つのインスタンス間のトラフィックを転送するようにルートを設定するには、両方のインスタンスのセキュリティグループでインスタンス間のトラフィックがフローできるようにする必要があります。各インスタンスのセキュリティグループは、他のインスタンスのプライベート IP アドレス、または他のインスタンスを含むサブネットの CIDR 範囲を送信元として参照される必要があります。他のインスタンスのセキュリティグループを送信元として参照する場合、インスタンス間のトラフィックは許可されません。

セキュリティグループのルール

参考情報

https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/security-group-rules.html#security-group-referencing
https://www.agent-grow.com/self20percent/2024/02/29/aws-network-firewallを使ってみた/
