DatadogでCloudcraftを使ってアーキテクチャ図を自動生成してみた
2025.05.18こんにちは。テクニカルサポートチームのShiinaです。
はじめに
AWS 環境のインフラ構成を視覚的に把握したいと考えたことはありませんか？
最近のアップデートにより Datadog で Cloudcraft が利用できるようになりました。
Cloudcraft を利用すると可視化や依存関係の分析が簡単に行えます。
実際にアーキテクチャ図の生成とリソース分析を試してみましたので生成される図や使用感などをお伝えします。
Cloudcraft とは
Cloudcraft は、クラウド環境におけるインフラを視覚的に管理・設計するためのアーキテクチャ図作成ツールです。
直感的なインターフェースを通じて、複雑なクラウド構成をわかりやすく表現できます。
2022年に Datadog が Cloudcraft を買収しています。
プラットフォームが統合されたことにより、Datadog でも利用できるようになりました。
Cloudcraft の種類
Datadog で利用できる Cloudcraft には2種類あります。
Datadog CloudCraft
Datadog に統合されており、オブザーバビリティデータと組み合わせて使用できます。
本記事執筆時点ではクラウドプロバイダーは AWS のみに対応しています。
クラウドインフラストラクチャの可視化や分析が行えます。
インフラの変更に合わせてアーキテクチャ図が自動更新されます。
本記事では、この Datadog CloudCraft を中心に紹介します。
Cloudcraft（スタンドアロン）
こちらは従来の Cloudcraft として、独立したサブスクリプションサービスとして提供されています。
クラウドプロバイダーは AWS、Azure に対応しています。
こちらはよりリアルタイムでアーキテクチャ図が生成できます。
また、スナップショット機能が備わっており、構成変更を追跡することができます。
セットアップ
前提
- AWS インテグレーションが設定済みであること

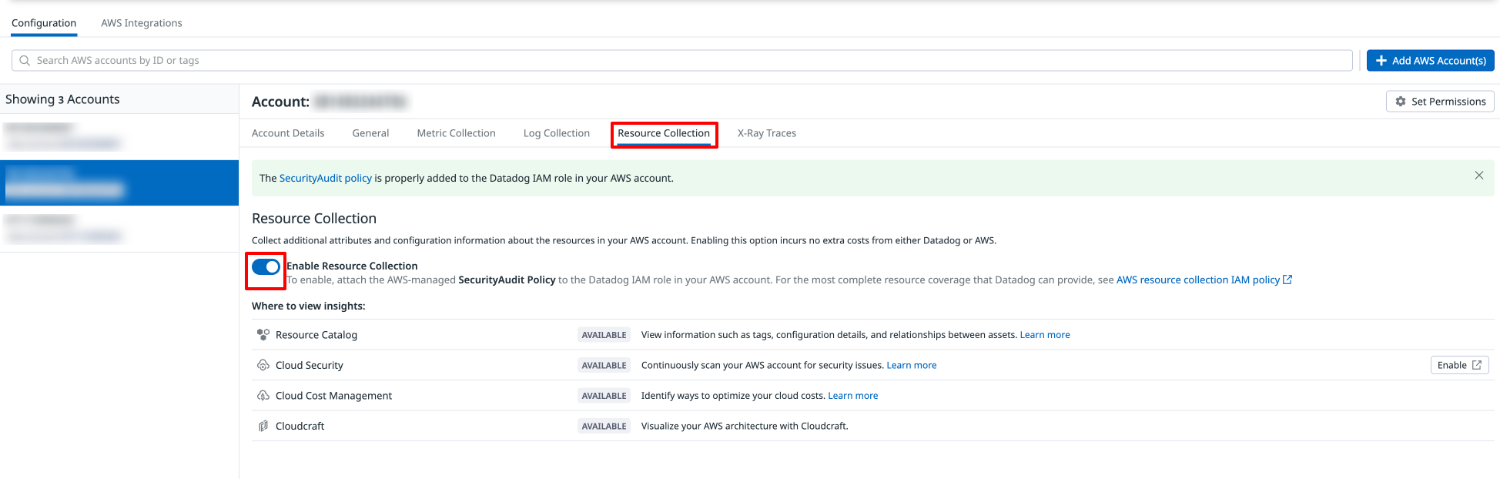

リソース収集の有効化
Cloudcraft を利用するため、リソース収集を有効化します。
- Datadog メニューより Integrations を選択します。
- AWS インテグレーションを選択します。
- 有効にする AWS アカウントIDを選択します。
- Resource collection タブを選択します。
- Cloud Security Posture Management Collection をトグルをオンにして有効化します。
- Save を選択します。

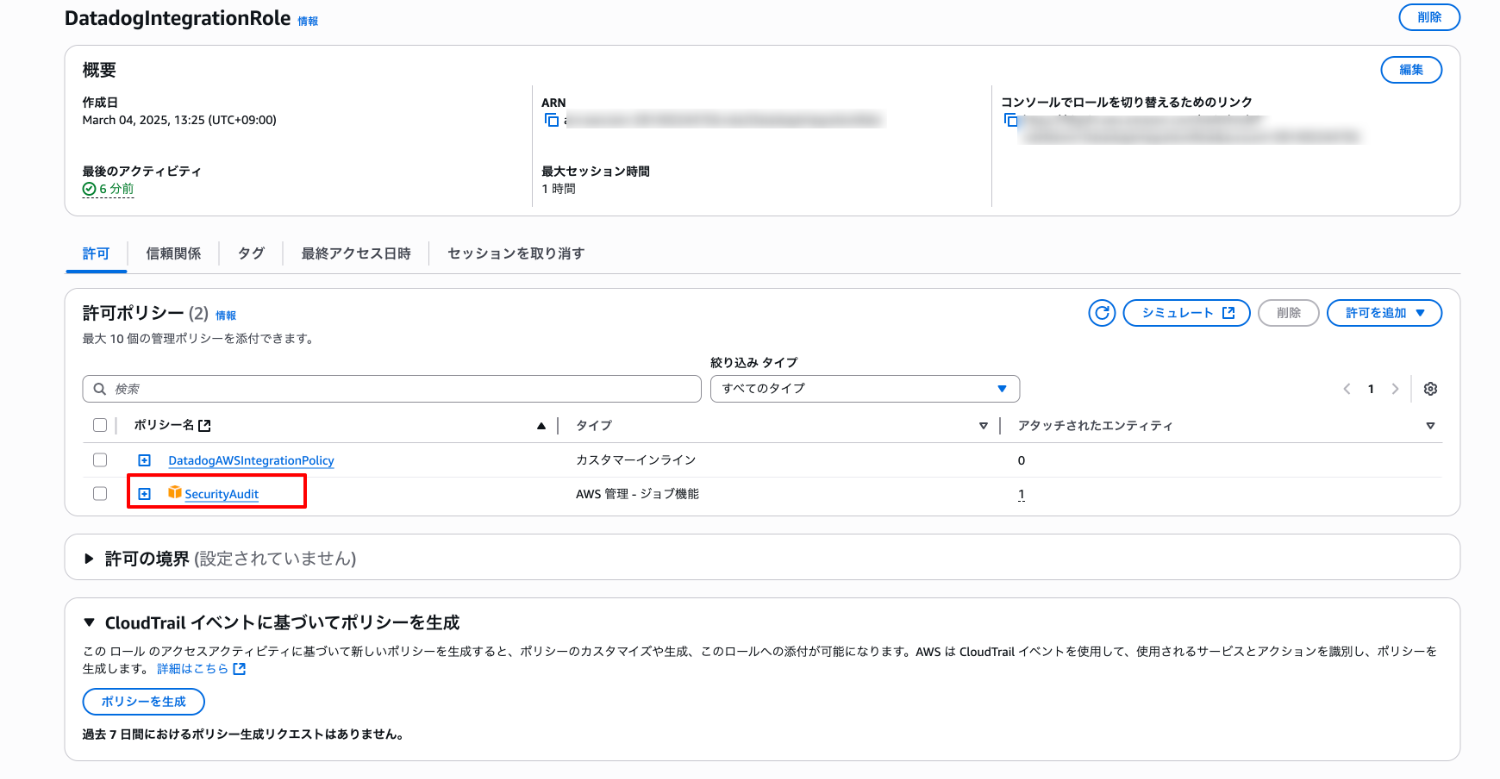

有効化するとインテグレーションロールに対して AWS マネージドポリシーSecurityAuditがアタッチされます。
アーキテクチャ図
それでは Datadog で 生成されたアーキテクチャ確認してみます。

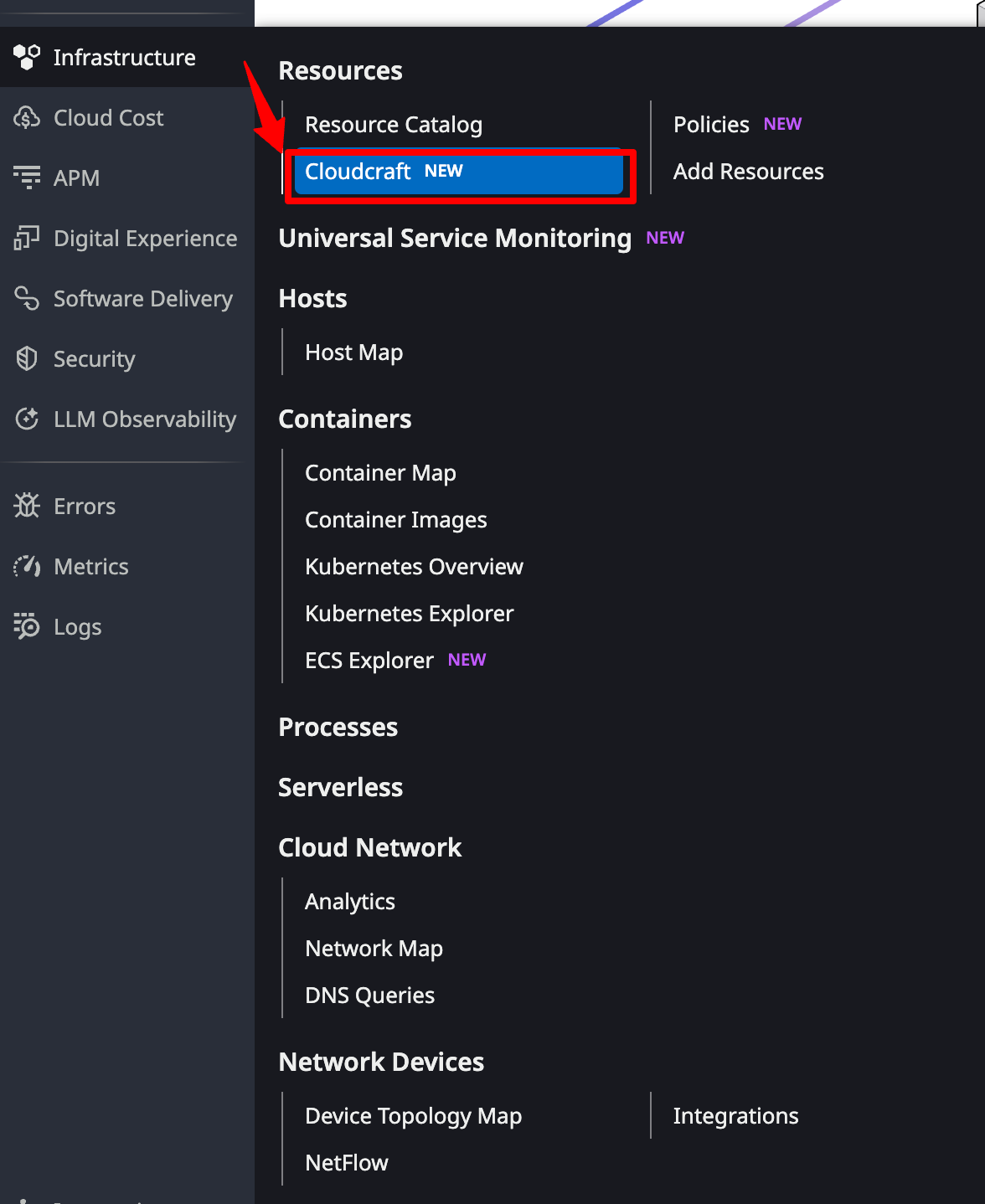

Datadog メニューより Cloudcraft を選択します。

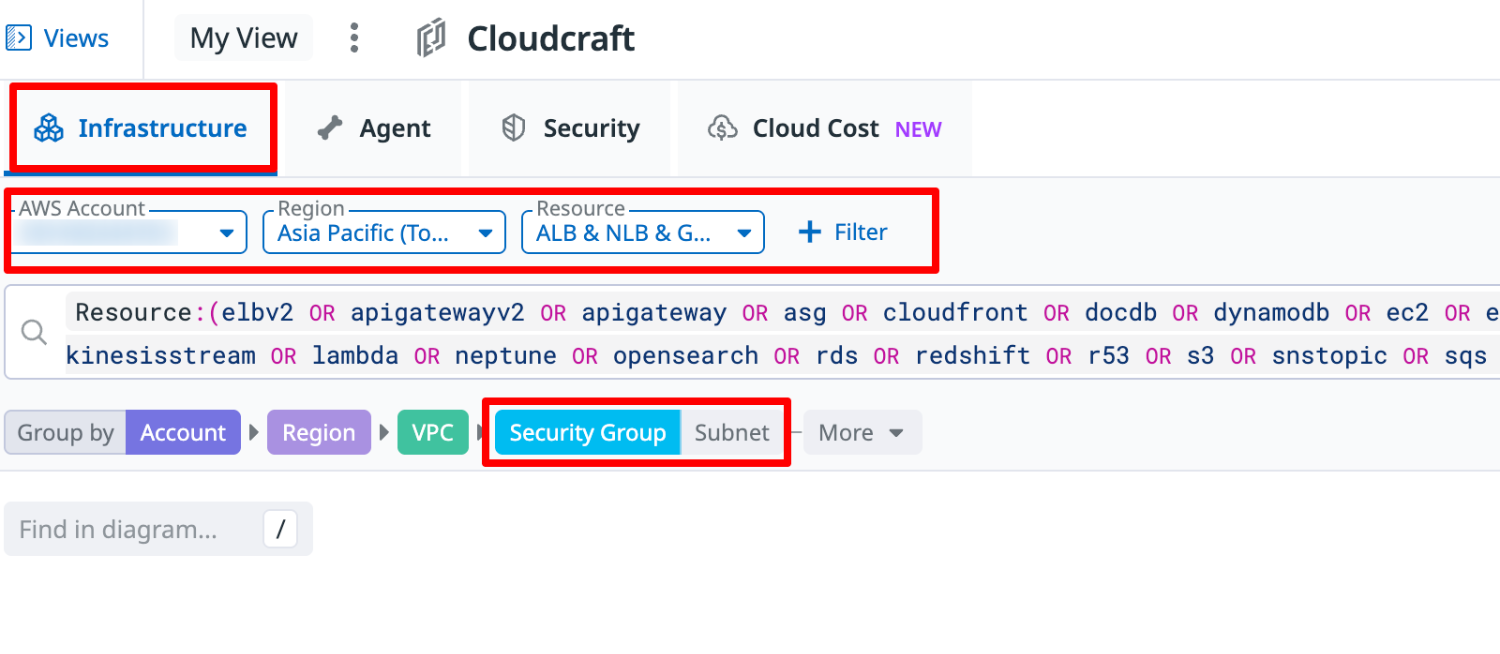

Infrastructure タブを選択します。
Filter を利用すると対象アカウント ID、リージョン、リソースなどでフィルタが行えます。
また、Group by を利用することで次のようなグルーピングが行えます。
- Security Group を選択：リソースに設定しているセキュリティグループ視点の図が生成されます。
- Subnet を選択：リソースが存在するサブネット視点の図が生成されます。

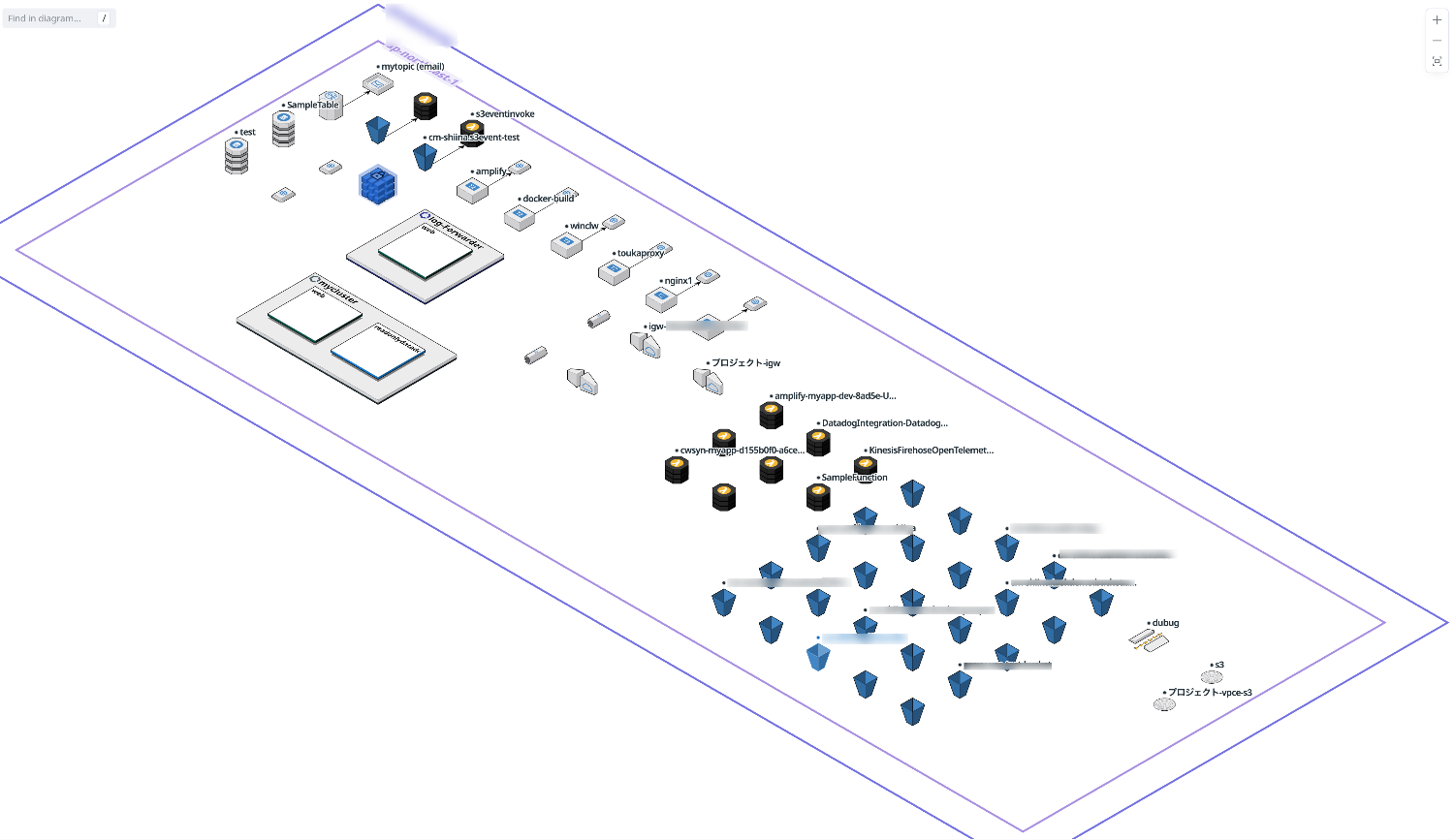

リソース全体の可視化
AWS アカウント上のリソース全体を可視化してみます。
EC2 リソースの可視化

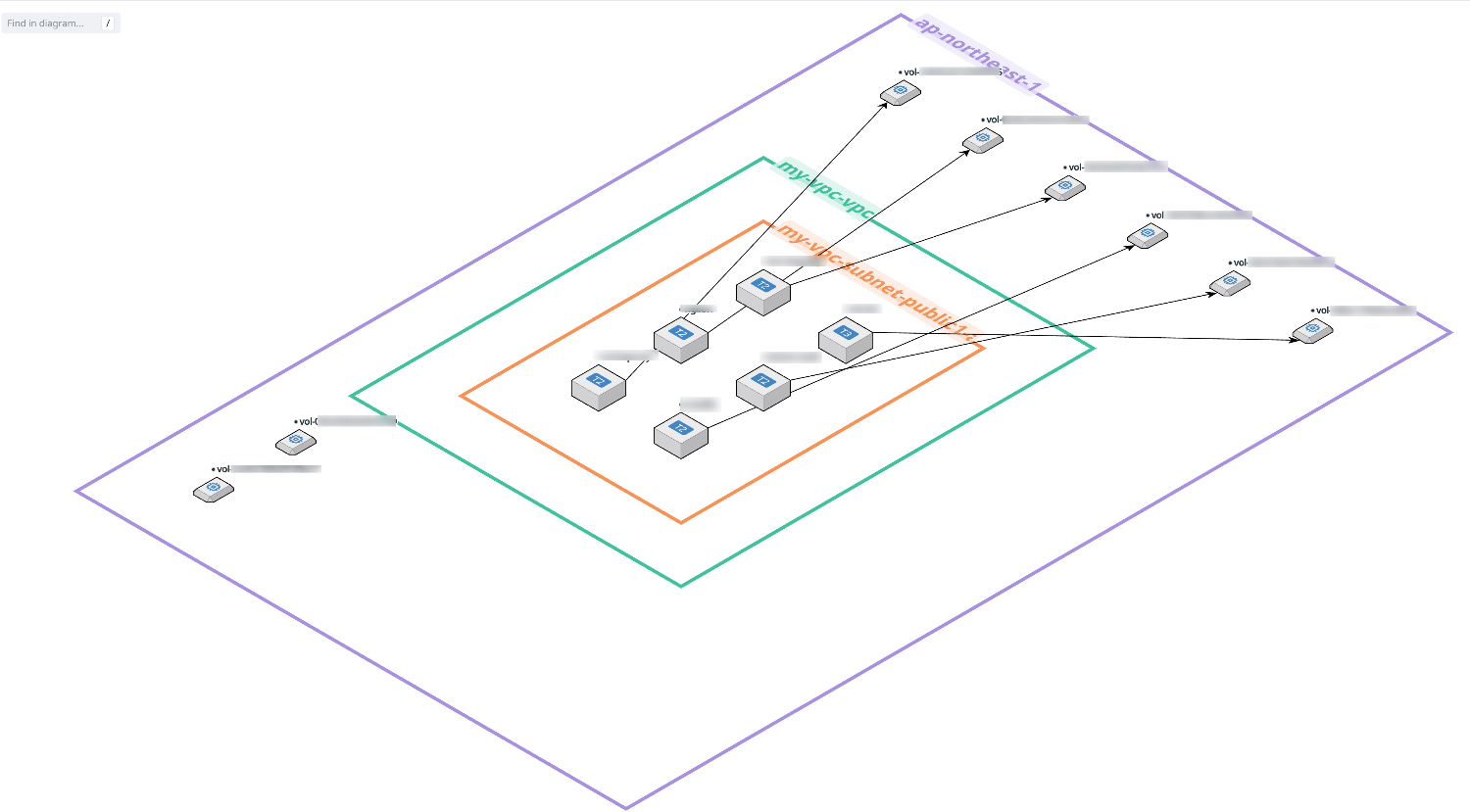

EC2 に関連したリソースを可視化してみます。
Filter を利用して、Resource を VPC、EC2、EBS でフィルタします。
EBS ボリュームのマッピングが構成図で表現されるため、未使用のボリュームも可視化できます。
ECS リソースの可視化

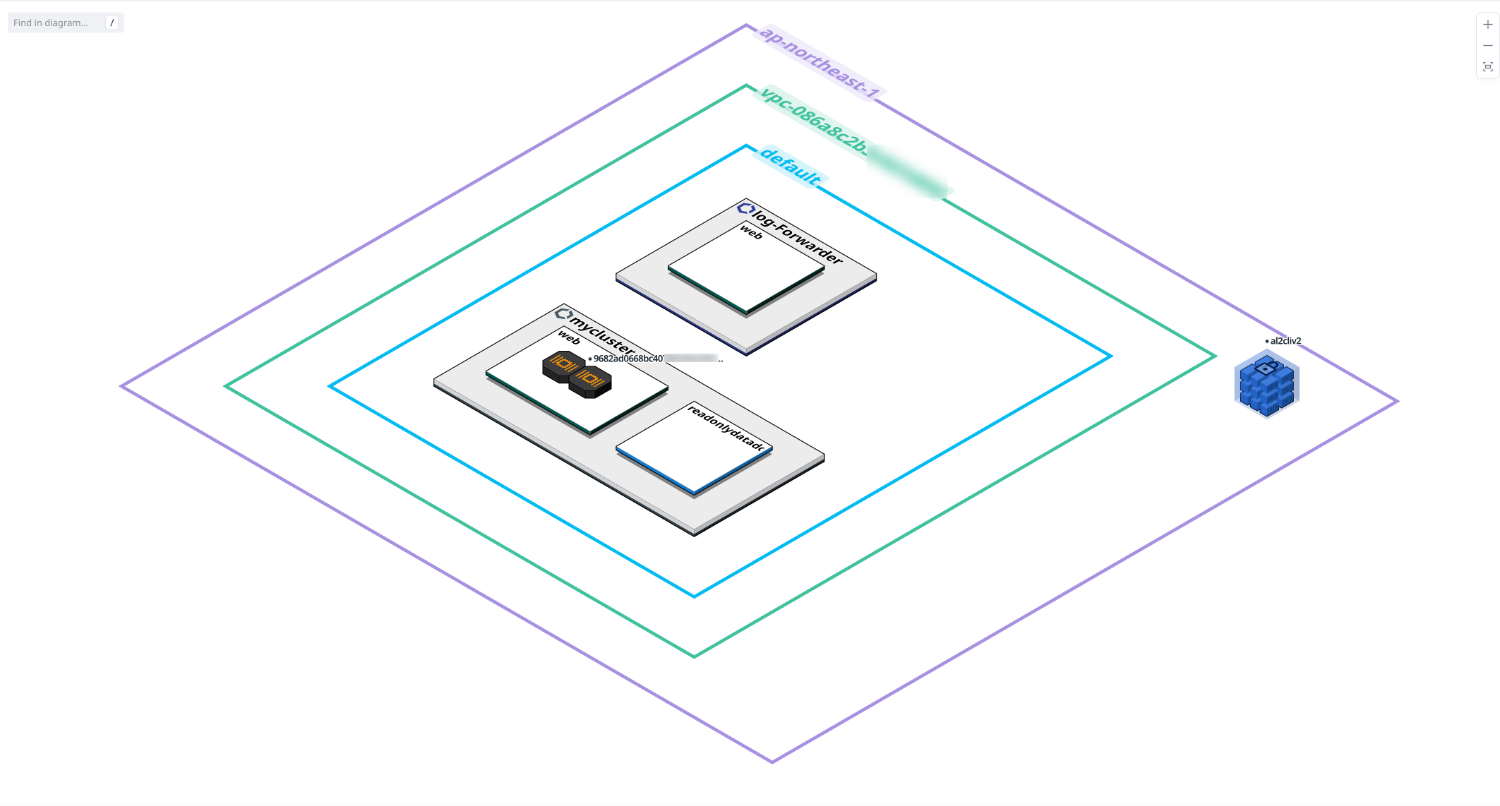

ECS Fargate に関連したリソースを可視化してみます。
Filter を利用して、Resource を ECS Cluster、ECS Service、ECS Task、ECR Repository でフィルタします。
どのクラスタでタスクがどれくらい起動しているのか一目でわかります。
セキュリティ図

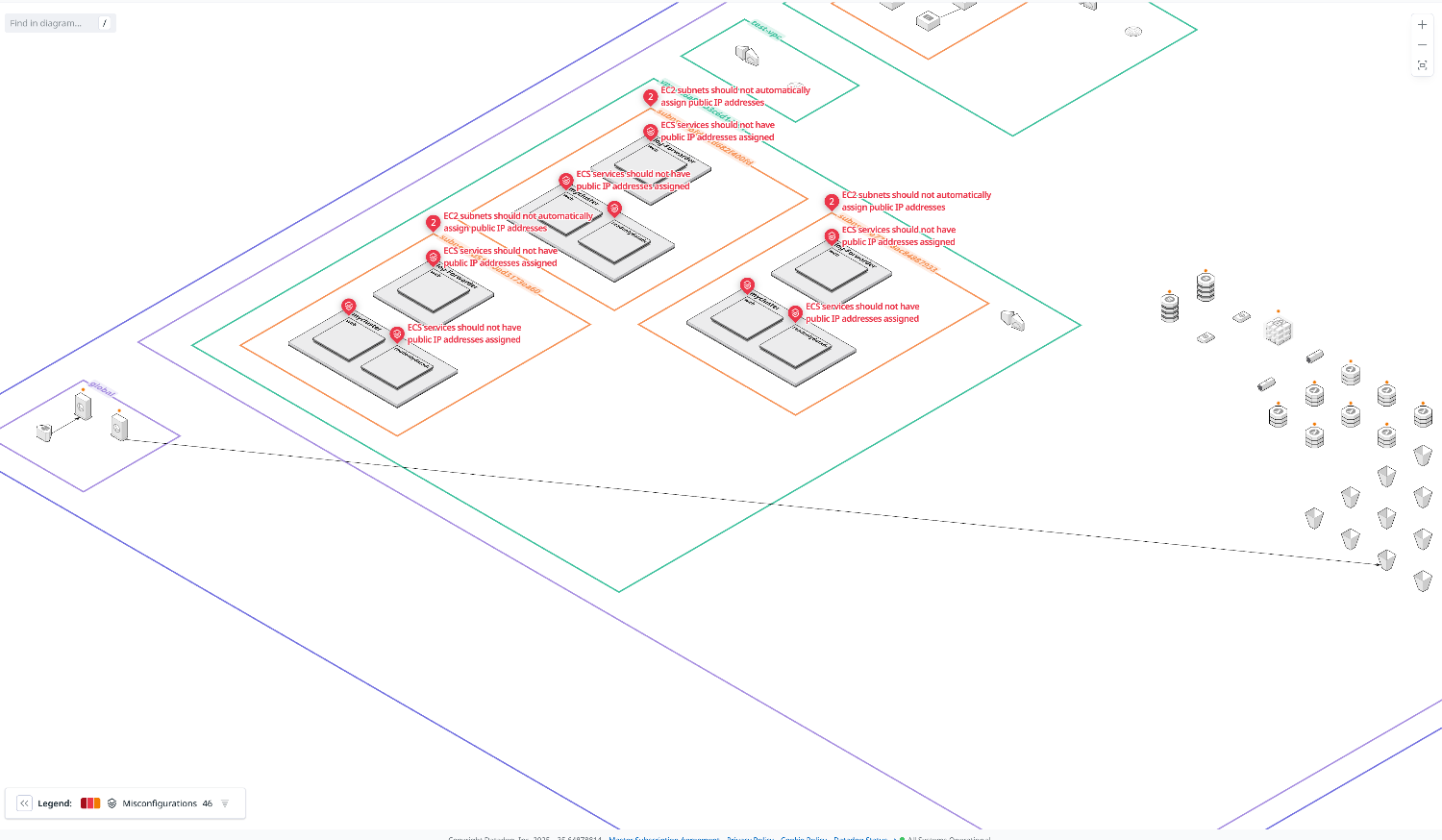

セキュリティの検出結果を可視化してみます。
Security タブを選択します。
クラウドセキュリティの設定ミスがある場合はリソースごとに表示されます。
リソース探索
生成された図を元にいくつかのリソースの探索を行ってみます。
図をクリックするとリソース間の関連性がリレーションシップとして表示されるため、依存関係が可視化されます。

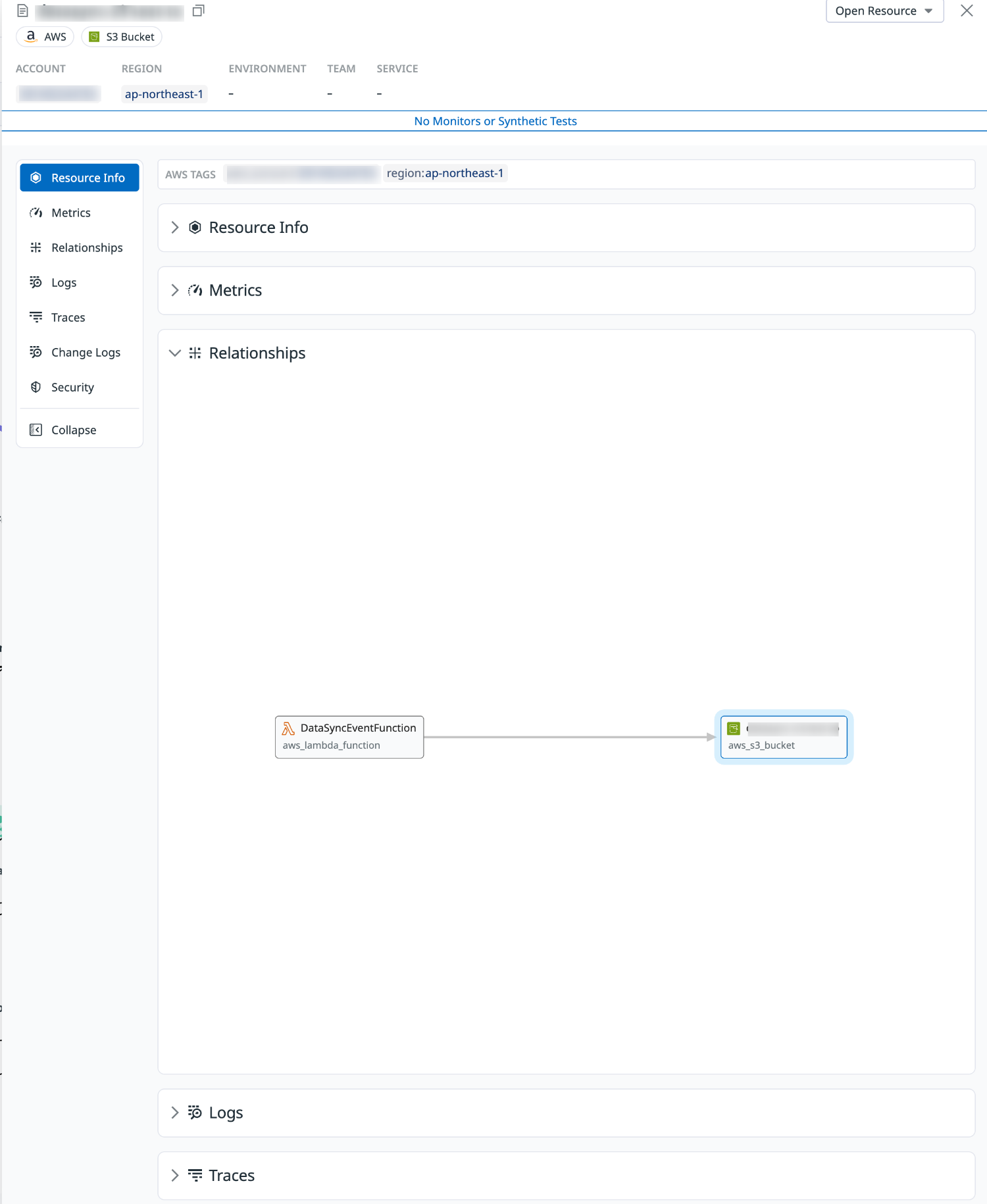

S3
この S3 バケットには、S3 イベントで Lambda 関数をトリガーとして設定しているため、Lambda 関数が表示されています。

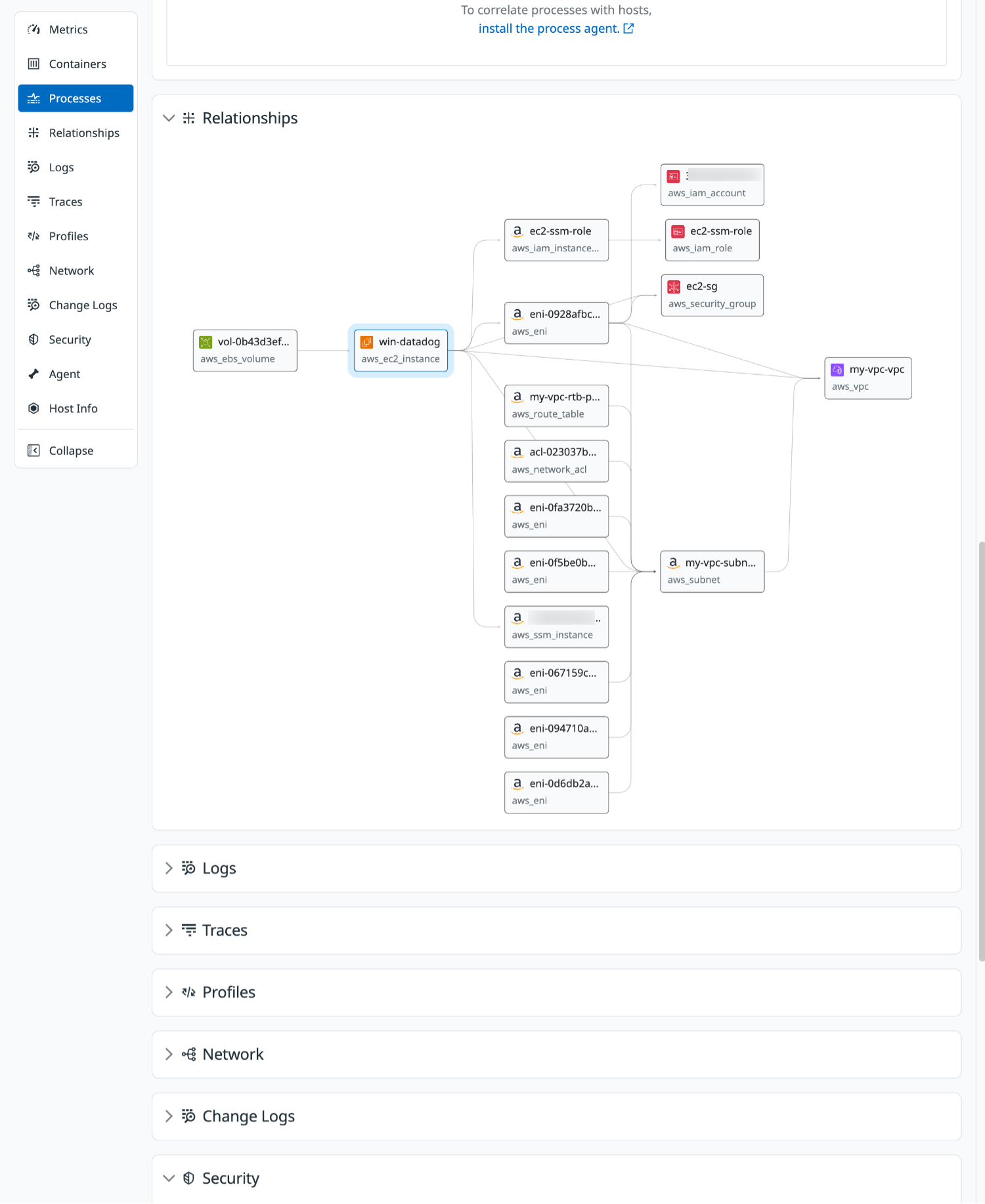

EC2
EC2 の場合、アタッチされている EBS ボリュームやインスタンスロールが含まれます。
また、ENI、VPC、サブネット、セキュリティグループといったネットワークリソースなどリレーションシップは多くなります。

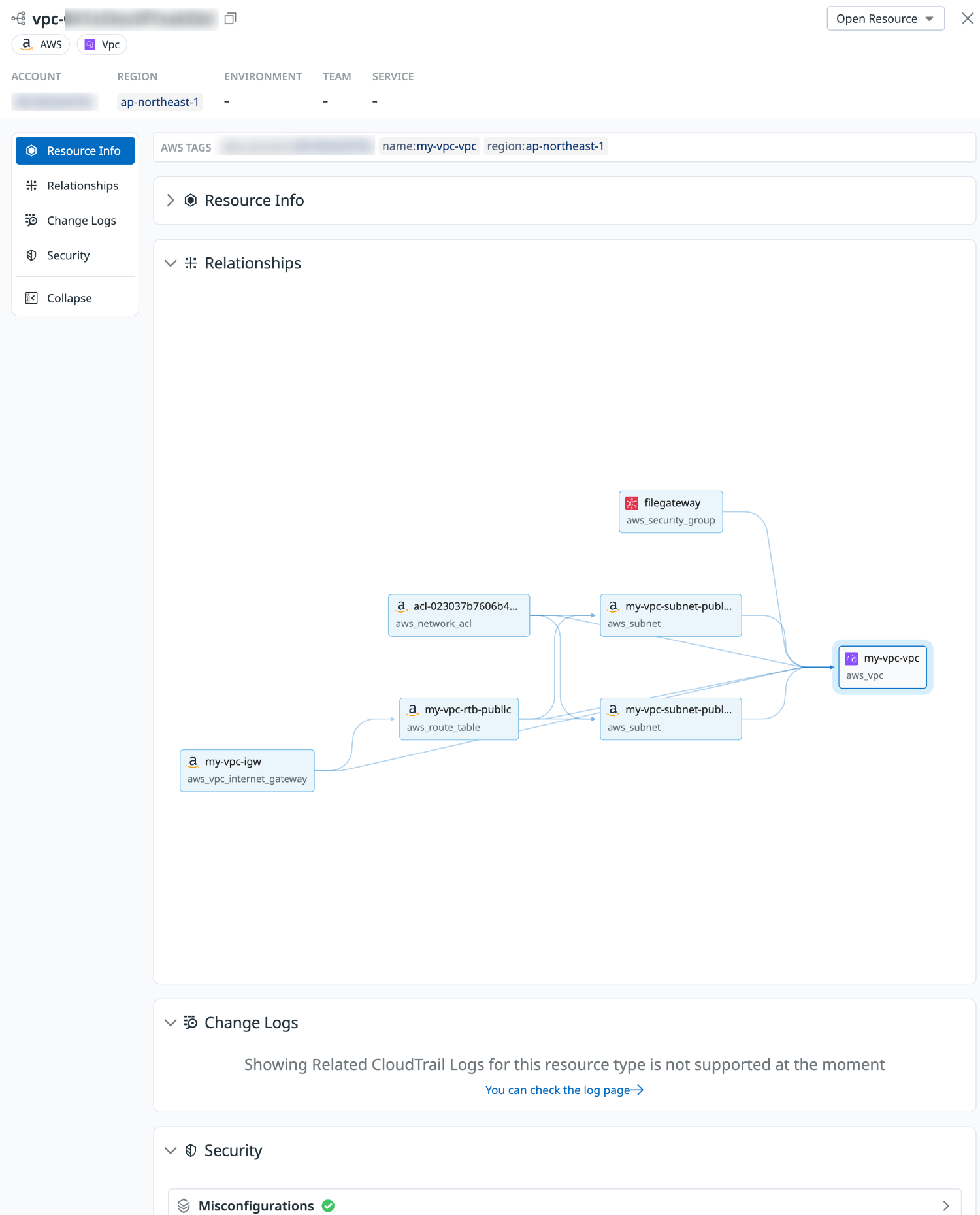

VPC
インターネットゲートウェイ、ネットワークACL、ルートテーブル、サブネット、セキュリティグループが表示されています。

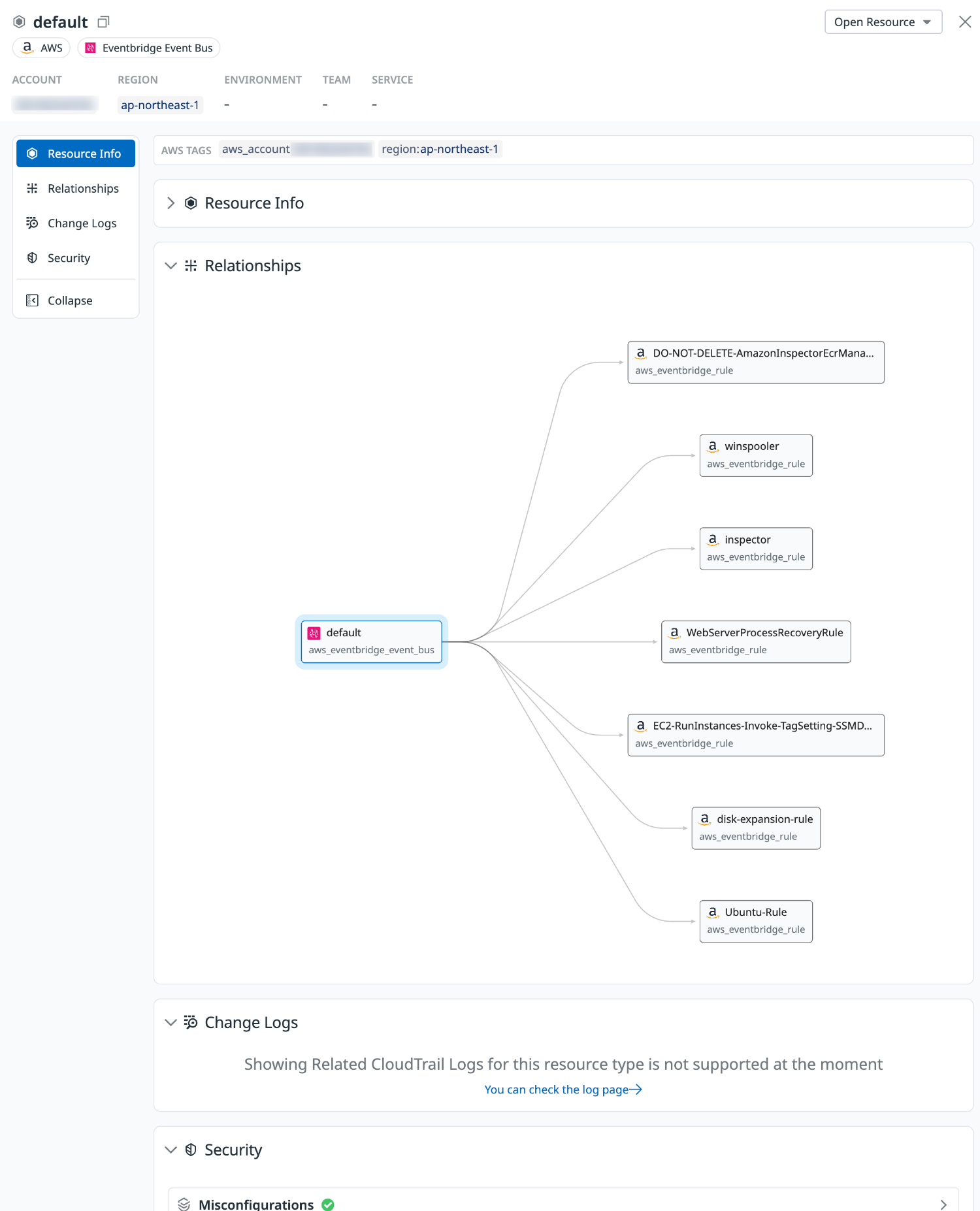

EventBus
デフォルトのイベントバスで設定されているイベントルールが表示されています。

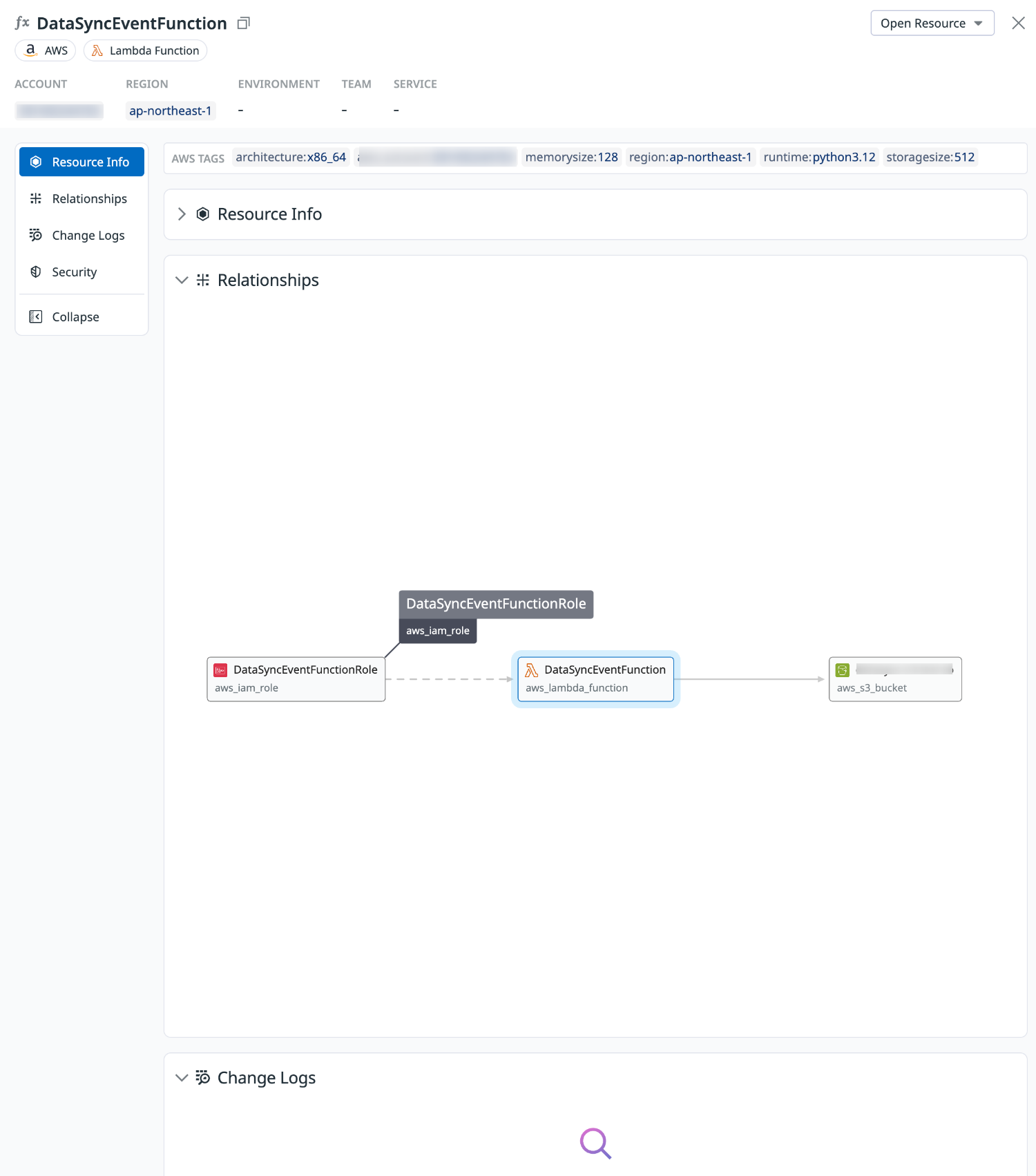

Lambda
IAM ロール、トリガーが表示されています。

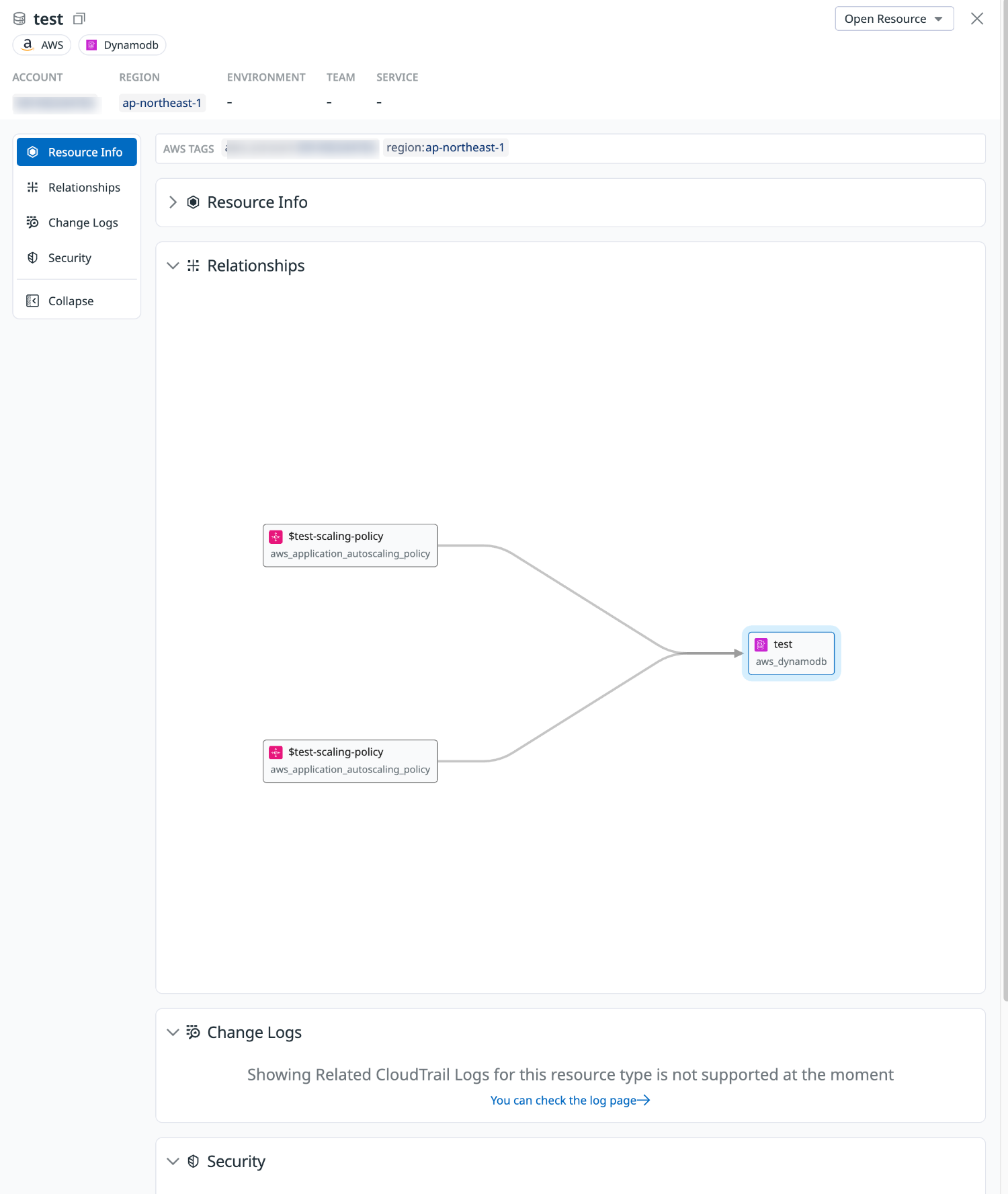

DynamoDB
テーブルに加え、見慣れないスケーリングポリシーが表示されています。
こちらはプロビジョニングされた書き込み、読み込みキャパシティを登録しているテーブルの場合に表示されます。
DynamoDB テーブルとグローバルセカンダリインデックスは、ターゲット追跡スケーリングポリシーやスケジュールされたスケーリングを使用してスケーリングされます。
そのため、裏では Application Auto Scaling が設定されて、動作しています。

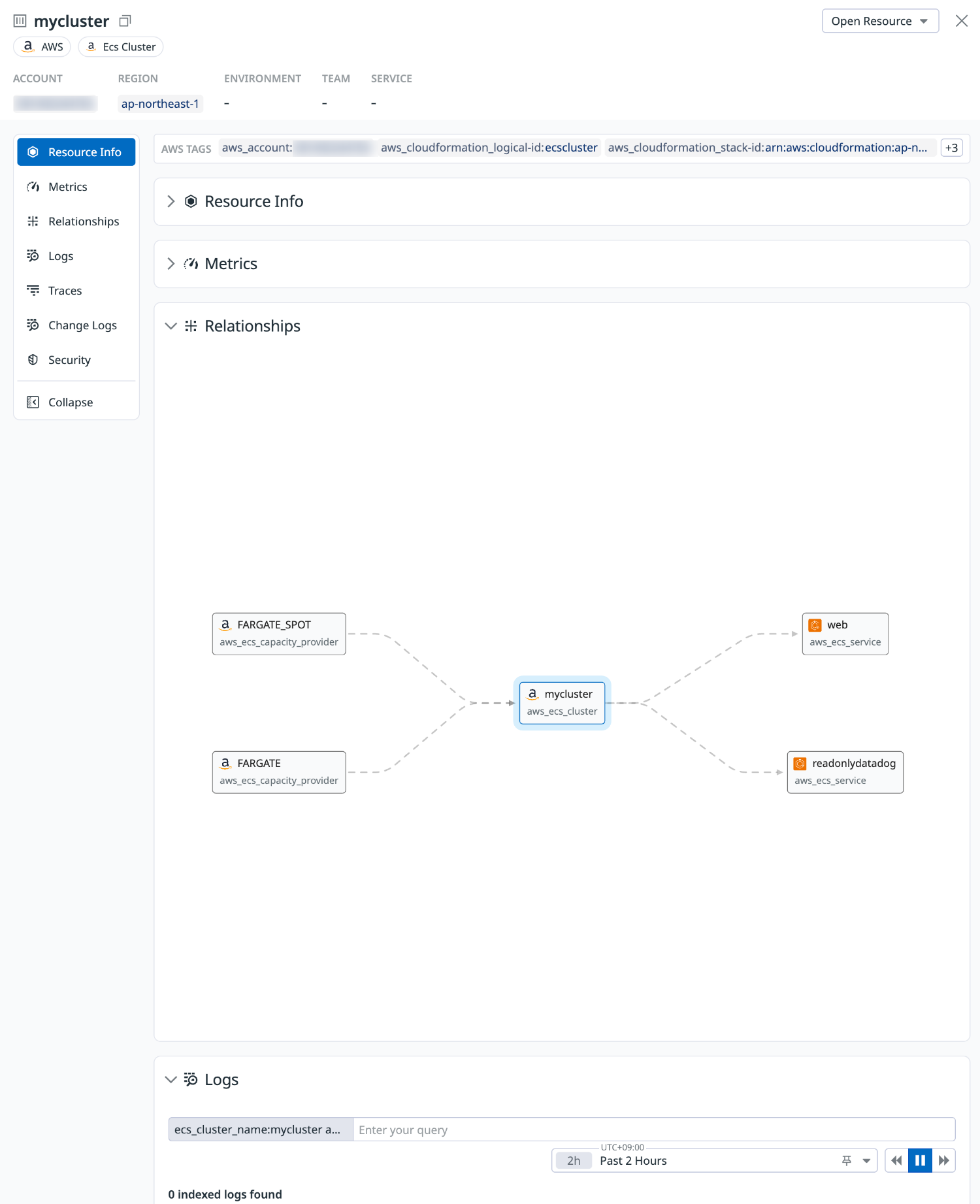

ECS Fargate
キャパシティープロバイダー、クラスター、サービスが表示されています。
AWS Fargate でタスクを実行する場合、キャパシティーを作成または管理する必要はありません。
裏では Fargate、Fargate Spot がクラスターに関連付けされていることがわかります。
まとめ
Datadog に統合された Cloudcraft の登場により、AWS インフラの可視化が簡単にできるようなりました。
また、リソースごとの依存関係の把握も行えます。
直感的に確認することができるため、インフラの運用や監視を効率化したい方にとって、非常に有用なツールだと思います。
本記事が参考なれば幸いです。
