Privateサブネットに構築した踏み台経由でDBクライアントツールからRDSに接続してみた

もう踏み台をPublicサブネットに置かなくてもいい・・・?

こんにちは。AWS事業本部トクヤマシュンです。

DBクライアントツールからPrivateサブネットのRDSに接続したい時があります。
これは、EC2踏み台ホストをPublicサブネットに構築し、クライアントマシンとの間にSSHトンネルを形成することで実現できます。
ただ、踏み台をオープンにしたくないという方もおられるのではないでしょうか。

そこで今回はSession Managerを使い、Privateサブネットに構築した踏み台経由でDBクライアントツールからRDSに接続してみます。

なお過去の弊社ブログに、Session ManagerとEC2でPrivate環境にあるRedshiftに接続したエントリもありますので、合わせてご参照ください。

Session ManagerとEC2でPrivate環境にあるRedshiftに接続する

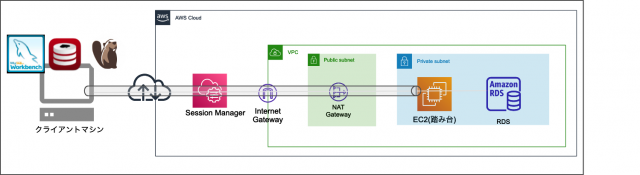

構成

Session Managerを使って、クライアントマシンとPrivateサブネットのEC2踏み台ホストの間にSSHトンネルを構築します。
このトンネルを経由することで、DBクライアントツールからPrivateサブネットのRDSに接続できます。

DBクライアントツールは、MySQL WorkbenchSequel AceDBeaverの3つを試します。
検証環境は次のバージョンを使います。

  • クライアントマシン
    • OS
      • macOS Big Sur Version 11.6.4
    • aws-cli
      • 2.4.16
    • Session Managerプラグイン
      • 1.2.295.0
    • DBクライアント
      • MySQL Workbench Version 8.0.28
      • Sequel Ace Version 3.5.0
      • DBeaver Version 21.3.5
  • Amazon EC2
    • Amazon Linux2.0.20211223.0
  • Amazon RDS
    • Aurora MySQL Version 3.01.0

RDSの設定

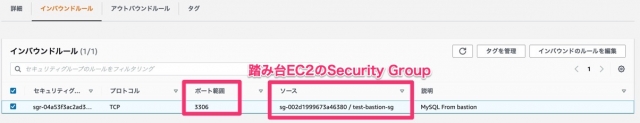

セキュリティグループの設定

EC2踏み台ホストからアクセスできるように、RDSのセキュリテイグループのインバウンドルールに
EC2踏み台ホストのセキュリティグループからのTCP/3306ポートのアクセスを追加します。

EC2の設定

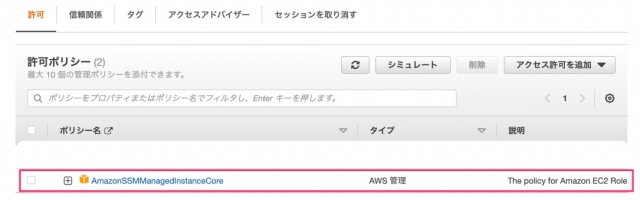

IAMロールの設定

EC2踏み台ホストをAWS Systems Managerのマネージドインスタンスとするため、
IAMロールにAmazonSSMManagedInstanceCoreを割り当てます。

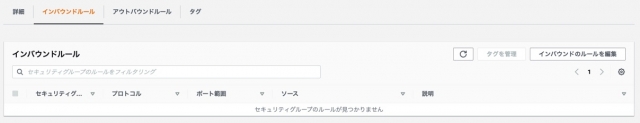

セキュリティグループの設定

Session Manager経由でEC2にSSHアクセスするため、EC2セキュリティグループのインバウンドルールは無くても構いません。

ネットワークの設定

今回のEC2はNAT Gateway経由でAWS Systems Managerエンドポイントと通信可能なため、設定は不要です。
もしEC2がインターネットにアクセスできない環境で行う場合は、手順に従ってVPCエンドポイントの作成が必要です。

クライアントマシンの設定

Macを使用した際の設定を示します。
AWS CLIの設定は完了しているものとします。

Session Managerプラグイン インストール

AWS CLIを使ってAWS Systems Managerのマネージドインスタンスにアクセスするには、
Session Managerプラグインをインストールする必要があります。

手順を参考にインストールします。

SSH設定

RDS向けの通信をSSHトンネル経由とするために、ポートフォワードの設定が必要となります。

~/.ssh/configに次の設定を記載します。 今回は、ローカルホストの3306ポートをRDSの3306ポートに転送するよう設定しています。

~/.ssh/config

host private_rds
    ProxyCommand sh -c "aws ssm start-session --target EC2踏み台ホストのインスタンスID --document-name AWS-StartSSHSession --parameters 'portNumber=%p'"
    User EC2踏み台ホストのユーザー名
    LocalForward 3306 RDSのエンドポイント:3306
    IdentityFile EC2踏み台ホストのユーザー鍵ファイルのパス

次のコマンドを実行し、バックグラウンドでSSHトンネルを作成します。

ssh -f -N private_rds

以上でクライアントマシンの設定も完了です。

DBクライアントツール

いよいよ、DBクライアントツールからPrivateサブネットのRDSに接続します。

次の通り設定することで、RDSに接続できました。

MySQL Workbench

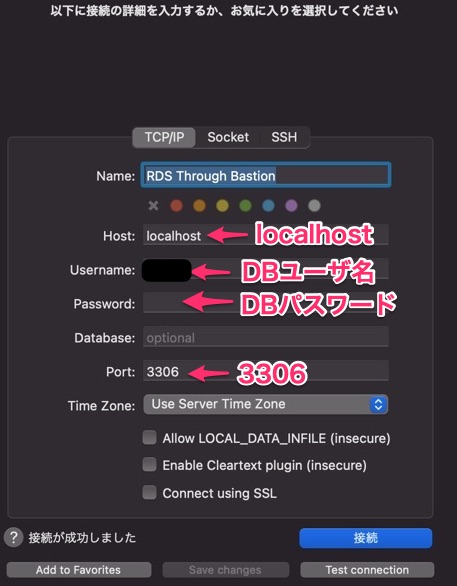

Sequel Ace

DBeaver

最後に

クライアントマシンのDBクライアントツールからPrivateサブネットに構築した踏み台経由でRDSへの接続を行いました。
紹介できなかったDBクライアントツールや、Windowsクライアントマシンでも同様の設定は可能かと思います。
自身の環境に適した設定を実施してみてください。

Session Manager登場以降、EC2踏み台ホストをPublicサブネットに置かない選択も取り得るようになってきています。 本ブログがそうした運用の一助となれば幸いです。
