Amazon Linux 2023 で EBS ボリュームを使った RAID 0 構成をやってみた

はじめに

テクニカルサポートの 片方 です。
Amazon Linux 2023 上で EBS ボリュームを使った RAID 0 構成 を実際に試してみた際の内容を紹介します。
EBS ボリュームは単体でも高い耐久性とパフォーマンスを持っています。
一方で、より高いスループットや IOPS が求められるワークロードでは、複数の EBS ボリュームを RAID 0（ストライピング）構成にすることで性能をスケールさせることができます。
ドキュメントの通り、EBS ボリュームではソフトウェア RAID を利用する前提で、RAID 0 がパフォーマンス用途に適していることが紹介されています。
今回は、以下の流れで試しました。

1. Amazon Linux 2023 OS で EC2 インスタンスを使用
2. 複数の EBS ボリュームをアタッチ
3. mdadm を使って RAID 0 を構成
4. ファイルシステムを作成してマウント
5. 動作確認

https://docs.aws.amazon.com/ebs/latest/userguide/raid-config.html

注意点

RAID 0 の特性について

RAID 0 は、複数の EBS ボリュームに I/O をストライピングすることで、単一 EBS ボリュームでは得られない高い IOPS とスループットを実現できます。
一方で、構成している EBS ボリュームのうち 1 本でも失われると、配列全体のデータが失われます。
RAID 0 は可用性よりもパフォーマンスを優先する構成である点に注意が必要です。

他の RAID レベルについて

公式ドキュメントでは、以下の RAID レベルは推奨されていません。

• RAID 5 / RAID 6
  パリティ書き込みにより IOPS が消費され、RAID 0 と比べて 20〜30% 程度、使用可能な IOPS が低下します。

• RAID 1
  複数ボリュームへの同時書き込みが必要となり、書き込み性能の向上は得られません。

ルートボリュームでの利用について

RAID 構成の EBS ボリュームを ルートデバイスとして使用することは推奨されていません。
構成しているデバイスのいずれかに障害が発生した場合、OS が起動できなくなる可能性があります。

やってみた

検証環境は以下のとおりです。

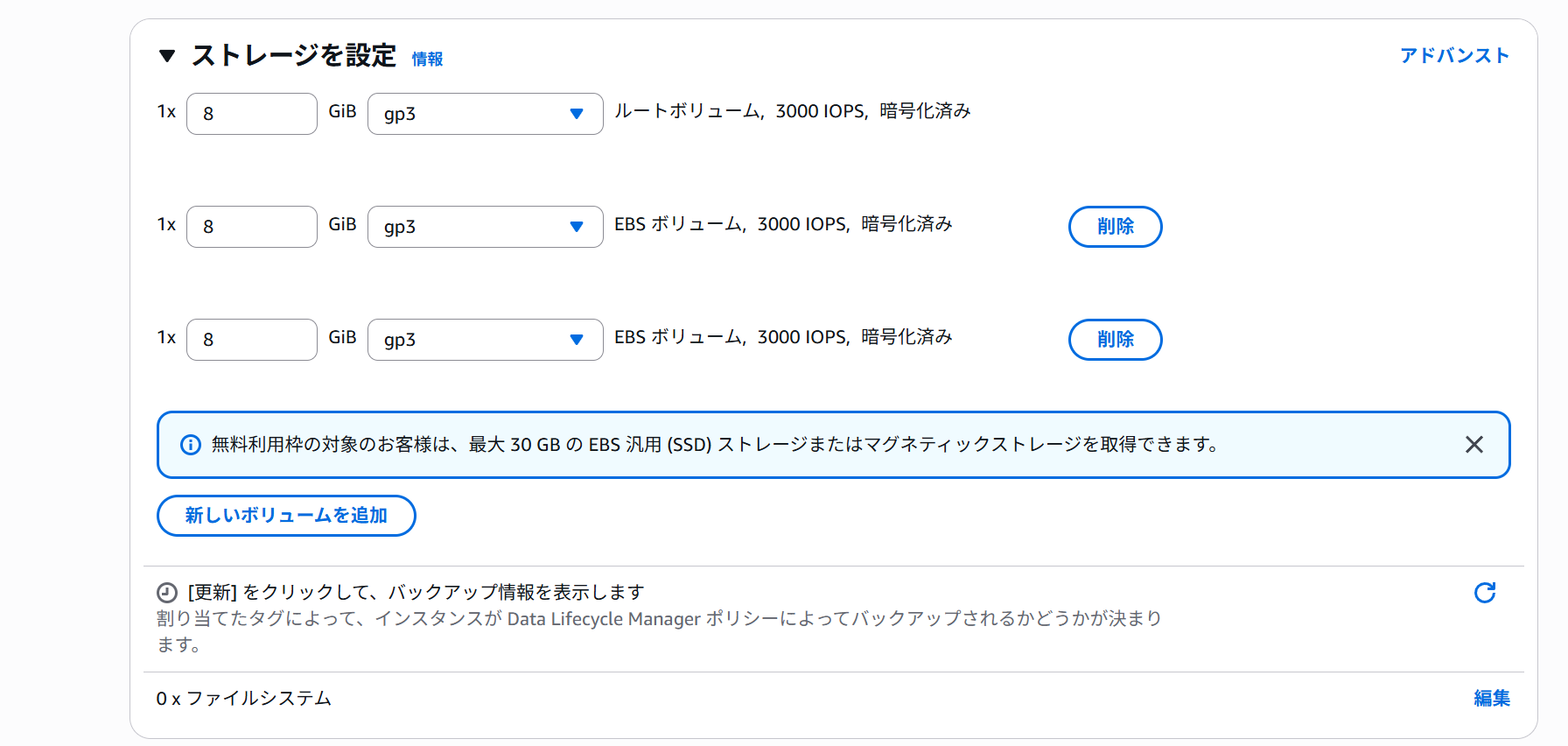

データ用の EBS ボリュームは、gp3 タイプのデフォルト設定（3,000 IOPS / 125 MiB/s）のものを
2 つ作成し、EC2 インスタンスにアタッチしています。
なお、前述の通り ルート EBS ボリュームは RAID 構成には含めず、データ用の EBS ボリュームのみを RAID 0 として構成します。

EBS ボリュームをアタッチ後、EC2 インスタンスにログインし、lsblk コマンドでデバイスが認識されていることを確認します。

$ lsblk

NAME          MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
nvme0n1       259:0    0   8G  0 disk
├─nvme0n1p1   259:3    0   8G  0 part /
├─nvme0n1p127 259:4    0   1M  0 part
└─nvme0n1p128 259:5    0  10M  0 part /boot/efi
nvme1n1       259:1    0   8G  0 disk
nvme2n1       259:2    0   8G  0 disk

準備ができたので、nvme1n1 と nvme2n1 を RAID 0 を構成するデータ用 EBS ボリュームとして使用します。

mdadm インストール ~ 設定

mdadm を使用して EBS ボリューム 2 つを利用した RAID 0 構成を作成します。
Amazon Linux 2023 では、mdadm がデフォルトでインストールされていないため、まずはパッケージをインストールします。

$ sudo dnf install -y mdadm

インストール後、mdadm コマンドが実行できることを確認します。

$ mdadm --version

今回は、以下の 2 つのデバイスを使って RAID 0 を構成します。

• /dev/nvme1n1
• /dev/nvme2n1

mdadm を使って RAID デバイスを作成します。

$ sudo mdadm --create --verbose /dev/md0 --level=0 --name=MY_RAID --raid-devices=2 /dev/nvme1n1 /dev/nvme2n1

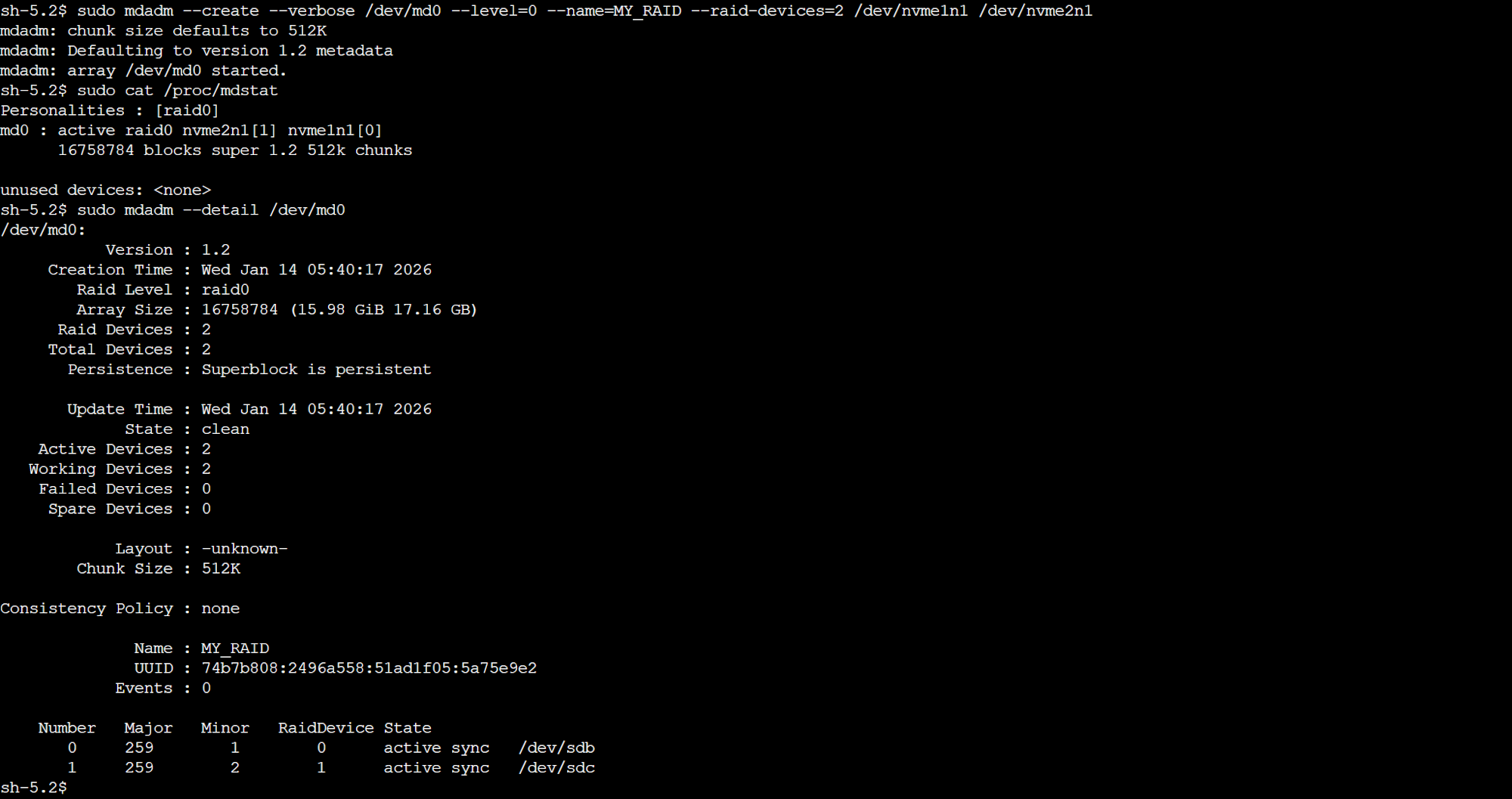

mdadm を使って RAID 0 デバイスを作成し、/proc/mdstat および mdadm --detail コマンドで状態を確認します。
検証時では State が clean となっており、RAID 0 が正常に構成されていることを確認できました。

$ sudo cat /proc/mdstat
$ sudo mdadm --detail /dev/md0

※ 適宜修正してください。

ファイルシステムを作成してマウントする

作成した RAID 0 デバイス /dev/md0 に対して、ファイルシステムを作成し、EC2 インスタンスにマウントします。
本検証では、公式ドキュメントの通り ext4 ファイルシステムを作成します。
あわせて、後続のマウントで使用できるように ラベルも設定します。

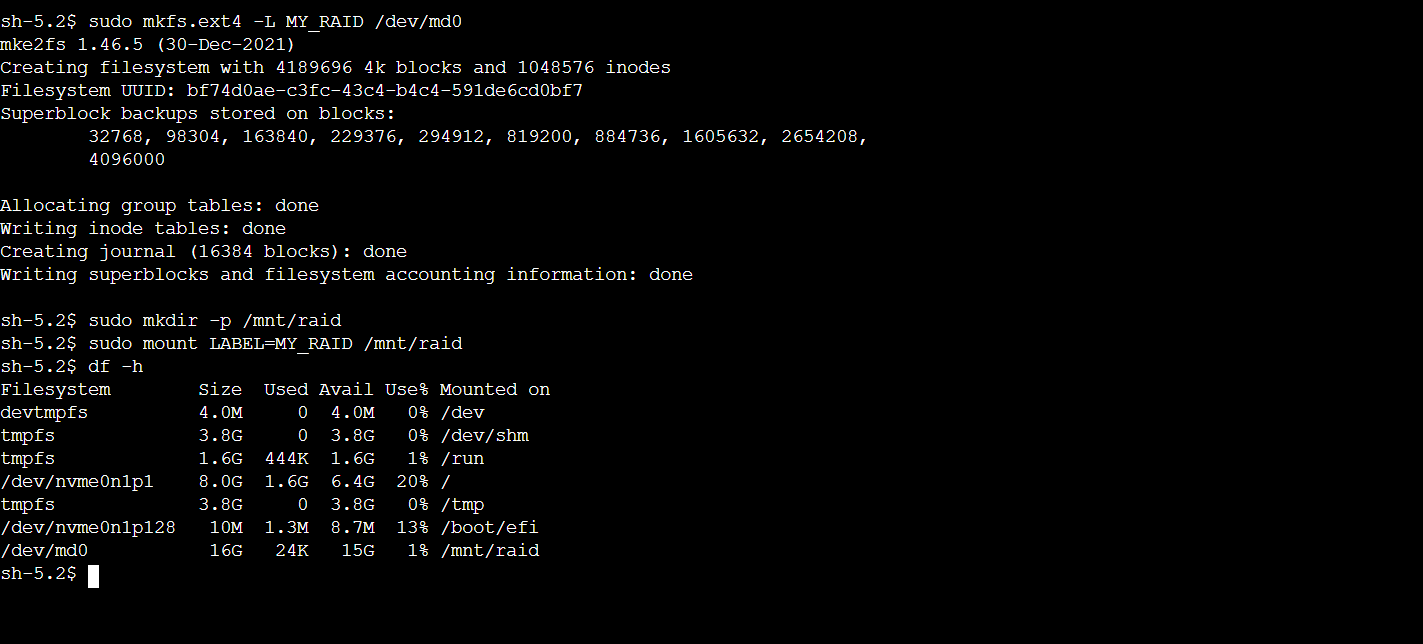

$ sudo mkfs.ext4 -L MY_RAID /dev/md0

$ sudo mkfs.ext4 -L MY_RAID /dev/md0
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 4189696 4k blocks and 1048576 inodes
Filesystem UUID: bf74d0ae-c3fc-43c4-b4c4-591de6cd0bf7
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,
        4096000

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

コマンド実行後、特にエラーが表示されなければファイルシステムの作成は正常に完了しています。
続いて、RAID デバイスをマウントするためのディレクトリを作成します。

$ sudo mkdir -p /mnt/raid

作成したファイルシステムをマウントします。ここでは、デバイス名ではなく ラベルを指定してマウントします。

$ sudo mount LABEL=MY_RAID /mnt/raid

念のため、以下のコマンドでマウントされていることを確認します。

$ df -h

Filesystem        Size  Used Avail Use% Mounted on
devtmpfs          4.0M     0  4.0M   0% /dev
tmpfs             3.8G     0  3.8G   0% /dev/shm
tmpfs             1.6G  444K  1.6G   1% /run
/dev/nvme0n1p1    8.0G  1.6G  6.4G  20% /
tmpfs             3.8G     0  3.8G   0% /tmp
/dev/nvme0n1p128   10M  1.3M  8.7M  13% /boot/efi
/dev/md0           16G   24K   15G   1% /mnt/raid

適切にマウントされていますね。
これで設定は完了です。お疲れさまでした。

補足

/etc/fstab を設定していません。以下のドキュメントを参考に必要に応じて、設定してください。

https://docs.aws.amazon.com/ebs/latest/userguide/raid-config.html

(Optional) To mount this Amazon EBS volume on every system reboot, add an entry for the device to the /etc/fstab file.

確認してみた

RAID 0 で構成した /mnt/raid に対して、実際にデータを書き込めることを確認します。
テスト用ファイルの書き込みとして、まずは 100MB のテストファイルを書き込みます。
以下のコマンドでは、

• /dev/zero からデータを読み込み
• /mnt/raid/testfile に
• 100MB 分書き込む

という、単純な書き込みテストが可能です。

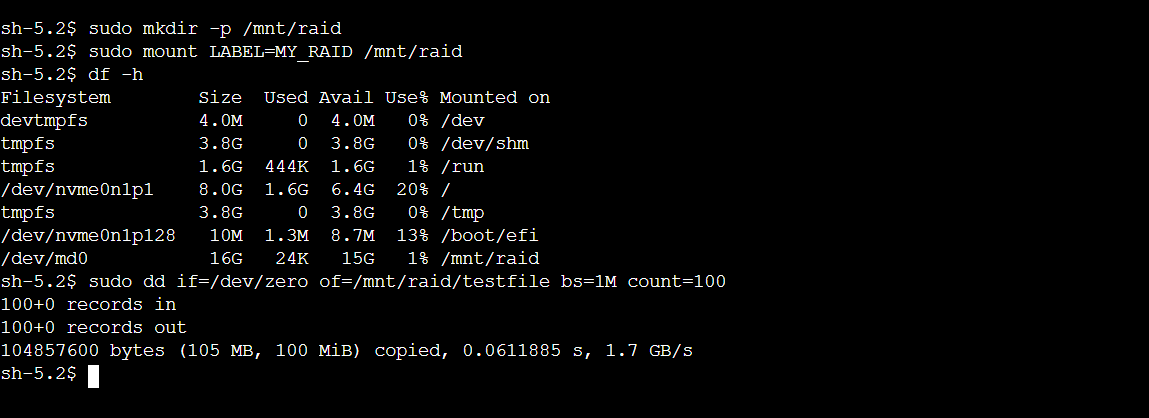

$ sudo dd if=/dev/zero of=/mnt/raid/testfile bs=1M count=100

$ sudo dd if=/dev/zero of=/mnt/raid/testfile bs=1M count=100
100+0 records in
100+0 records out
104857600 bytes (105 MB, 100 MiB) copied, 0.0611885 s, 1.7 GB/s

こちらのコマンド結果より、以下を確認することが出来ました。

• /mnt/raid への書き込みがエラーなく完了
• RAID 0 ボリュームが正しく利用できている
• RAID 0 構成の高いスループット

※ 簡易的な動作確認を目的としているため、厳密なベンチマーク測定は行っていません。

dd コマンドを使って RAID 0 ボリュームへの書き込み確認を行いましたが、エラーなく処理が完了し、RAID 0 構成のボリュームが正常に利用できることを確認できました。

まとめ

Amazon Linux 2023 環境でも、AWS 公式ドキュメントに沿った手順で EBS ボリュームを使った RAID 0 構成が問題なく行えることを確認できました。
本ブログが、同様の構成を検討している方の参考になれば幸いです。

参考資料

• Amazon EBS and RAID configuration - Amazon EBS
• RAID0とはなにか
• dd (UNIX) - Wikipedia
