안녕하세요 클래스메소드 김재욱(Kim Jaewook) 입니다. 이번에는 변경된 UI에서 Application Load Balancer의 경로 기반 라우팅을 실시해 봤습니다.

UI가 변경되기 전 실시했던 경로 기반 라우팅 설정은 아래 블로그를 통해 확인할 수 있습니다.

https://dev.classmethod.jp/articles/jw-port-path-based-routing-via-listener-rules-in-application-load-balancer/#toc----

https://dev.classmethod.jp/articles/about-the-application-load-balancer/

사전 준비

먼저 경로 기반 라우팅을 실시하기에 앞서 사전 준비가 필요합니다.

  • EC2 인스턴스에 Apache 설치
  • 보안 그룹 설정
  • 타겟 그룹 생성
  • ALB 생성

이렇게 4가지 설정이 끝났다면 경로 기반 라우팅을 설정할 수 있습니다.

먼저 간단하게 Apache를 설치하고 Apache의 루트 폴더에 index.html 페이지롤 복사합시다.

sudo yum install httpd
sudo systemctl start httpd
sudo systemctl status httpd

cp /usr/share/httpd/noindex/index.html /var/www/html/index.html

Apache 설치가 끝났다면, 경로 기반 라우팅을 위해 루트 디렉토리가 되는 경로를 하나 만들어 둡시다.

web 폴더를 하나 생성하고 해당 폴더에 index.html 파일을 생성합니다. 이 파일에는 임의로 [web test page]라는 텍스트를 입력했습니다.

sudo mkdir web
sudo vi index.html

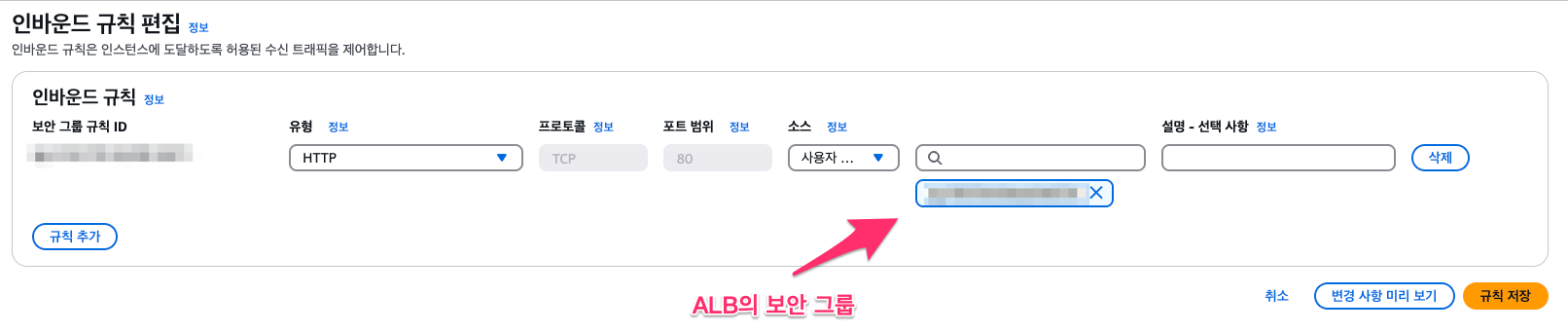

이어서 EC2 인스턴스의 보안 그룹입니다. 특별한 설정은 필요 없고 ALB의 보안 그룹에 대한 HTTP 포트를 열어줍니다.

jw-blgalbkeo-2

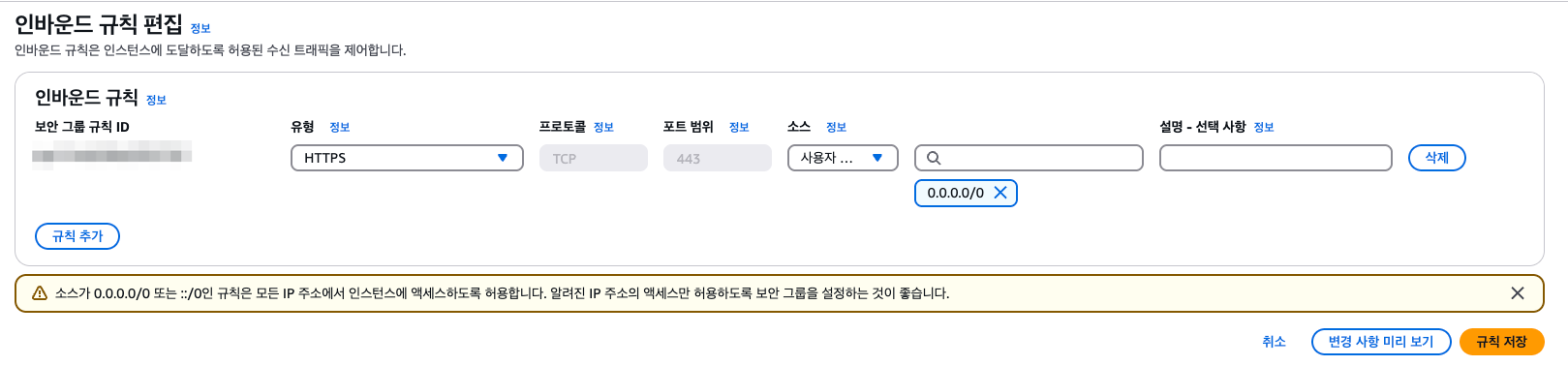

ALB의 보안 그룹도 특별한 설정 없이 HTTPS로의 경로를 열어줍시다.

jw-blgalbkeo-3

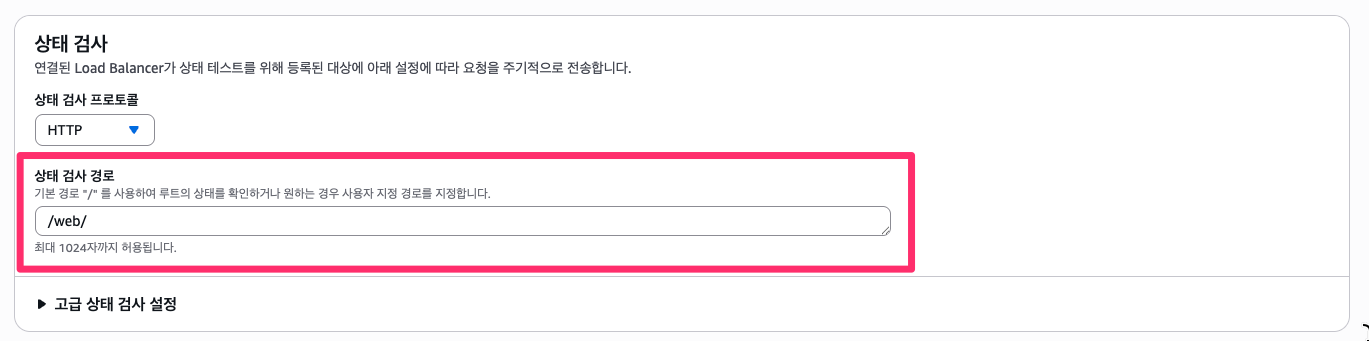

이제 ALB를 생성하기에 앞서 타겟 그룹을 생성해야 하는데, 타겟 그룹에서는 [상태 검사 경로]를 조금 전 루트 디렉터리로 설정 예정이었던 [web]을 입력하도록 합시다.

jw-blgalbkeo-1

이렇게 모든 설정이 끝났다면 ALB를 생성합시다.

경로 기반 라우팅 설정

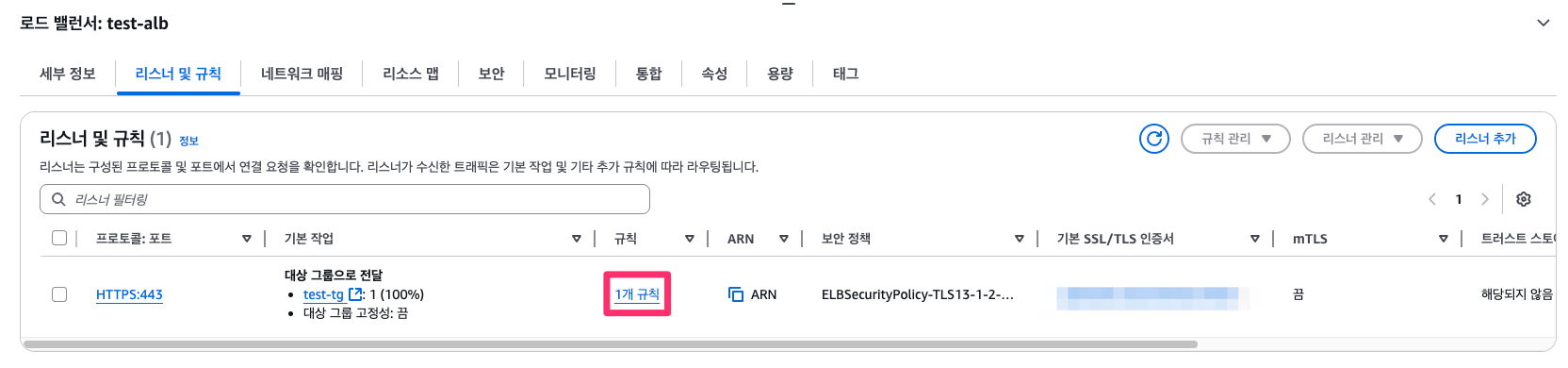

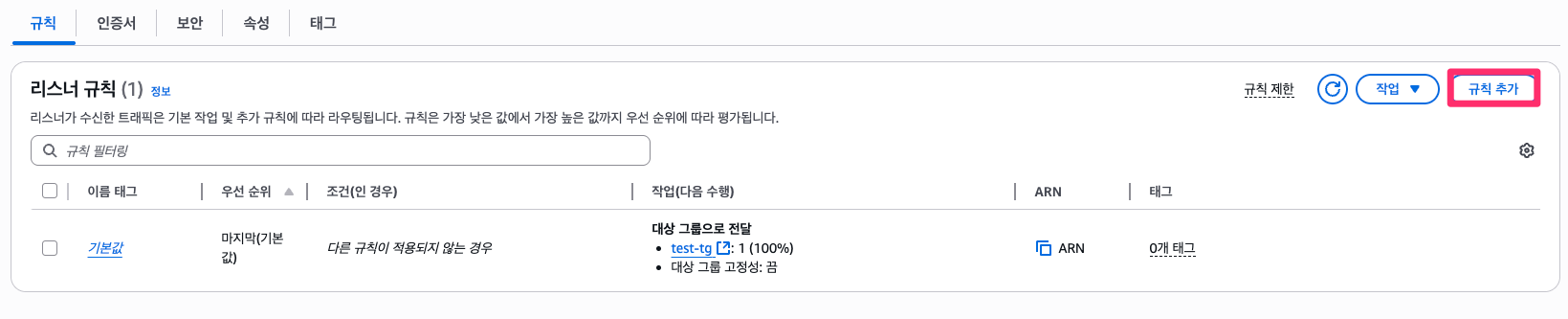

이제 사전 준비가 끝났다면, 경로 기반 라우팅을 설정합시다. 먼저 생성한 ALB를 선택하여 [규칙]을 클릭합니다.

jw-blgalbkeo-4

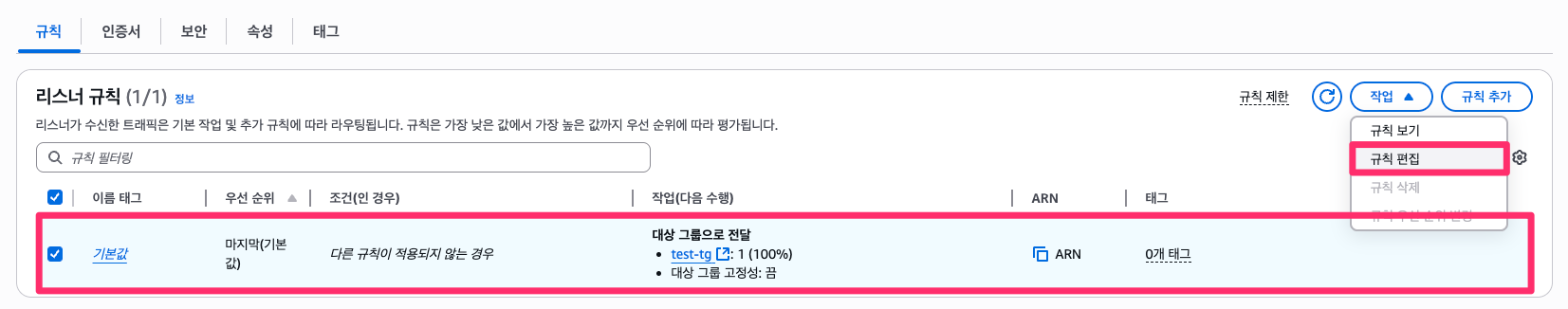

가장 기본이 되는 규칙을 변경합시다.

jw-blgalbkeo-5

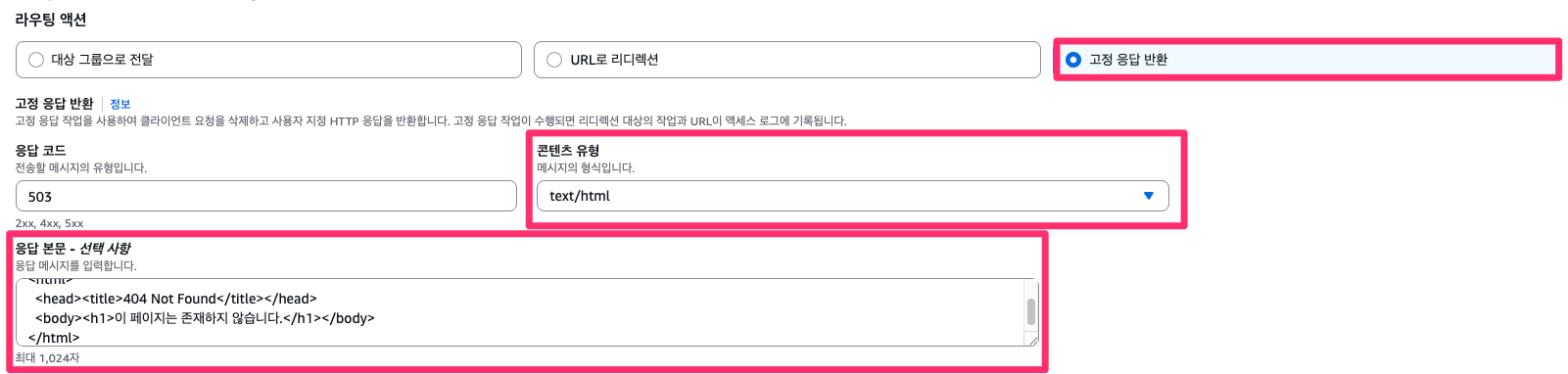

먼저 라우팅 액션에서 [고정 응답 변환]을 선택합니다. 이어서 콘텐츠 유형은 [text/html]을 선택하고 응답 본문에 html 코드를 기입합니다. 이렇게 설정함으로써 [www.example.com]로 접속했을 때 지정한 html 코드를 보여주어 잘못된 접근을 알리고 [www.example.com/web/]으로 접근했을 때만 원하는 페이지를 출력하게 할 수 있습니다.

jw-blgalbkeo-6

html 코드는 아래를 참고해 주세요.

<!DOCTYPE html>
<html>
  <head><title>404 Not Found</title></head>
  <body><h1>이 페이지는 존재하지 않습니다.</h1></body>
</html>

이제 [www.example.com/web/]으로 접속했을 때의 규칙을 추가합시다.

jw-blgalbkeo-7

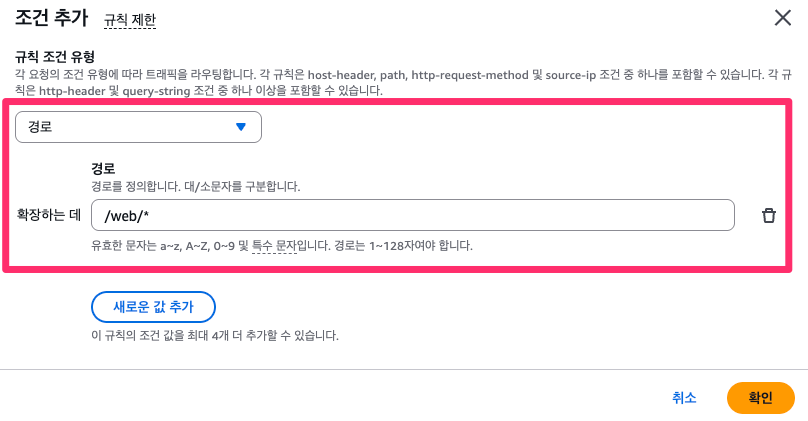

규칙은 [경로]를 선택하고 경로는 [/web/*] 입력합니다. 타겟 그룹은 기존에 생성했던 타겟 그룹을 그대로 선택하고 규칙 생성을 끝마칩니다.

jw-blgalbkeo-8

※ 규칙을 설정할 때 어떤 규칙을 먼저 적용할지 "우선 순위(priority)" 를 설정할 수 있습니다. 이 우선 순위는 숫자 값에 따라 결정되며, 1이 10보다 먼저 적용됩니다.

결과 확인

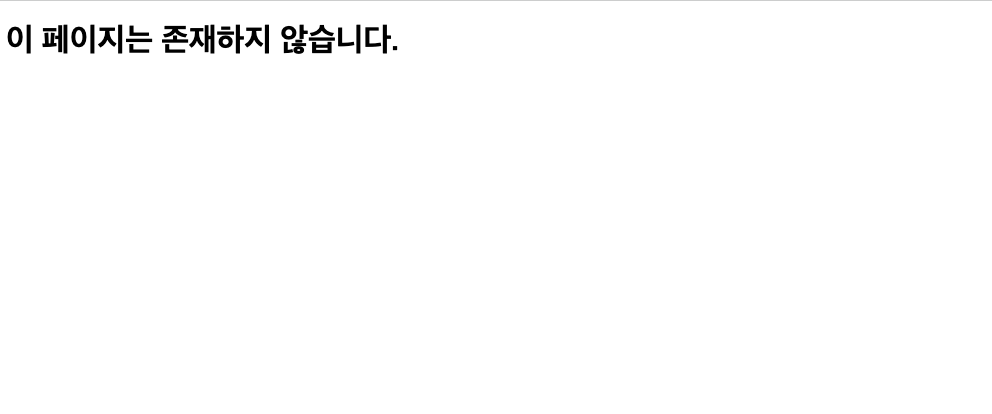

결과 확인을 위해서 [www.example.com]으로 접속을 해 보면, [이 페이지는 존재하지 않습니다.] 라는 페이지가 출력됩니다. 다른 경로 기반 라우팅을 설정하지 않는 이상 [www.example.com/web/] 이외의 페이지에서는 동일하게 페이지가 출력되지 않을 것입니다.

jw-blgalbkeo-9

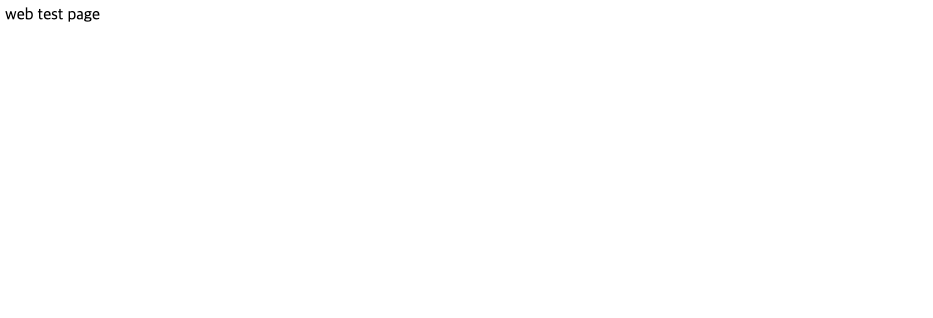

반대로 경로 기반을 설정한 [www.example.com/web/]로 접속해 보면 성공적으로 웹 페이지가 출력되는 것을 확인할 수 있습니다.

jw-blgalbkeo-10

본 블로그 게시글을 읽고 궁금한 사항이 있으신 분들은 jaewookkim533@yahoo.com로 보내주시면 감사하겠습니다.
