Nutanix Cloud Clusters on AWSの仮想マシンからインターネットへ接続してみた

Nutanix Cloud Clusters on AWSの仮想マシンからインターネットへ接続してみた

基本的なEC2の知識があれば、簡単に設定できます

こんにちは、AWS事業本部 コンサルティング部の荒平(@0Air)です。

NC2 on AWSの仮想マシンがインターネットへ接続したいということはしばしばあると思います。
VPCのPublic Subnet経由の場合と、Private Subnet経由の場合の2パターンに分けて紹介します。

ざっくり手順は、以下の通りです:

  • Nutanix コンソールにて、AWSのサブネットとAHVサブネットを紐付ける
  • 仮想マシンにNICを追加する
  • (パブリックサブネットの場合)パブリックIPアドレスを割り当てる

構成図

本エントリの構成図です。

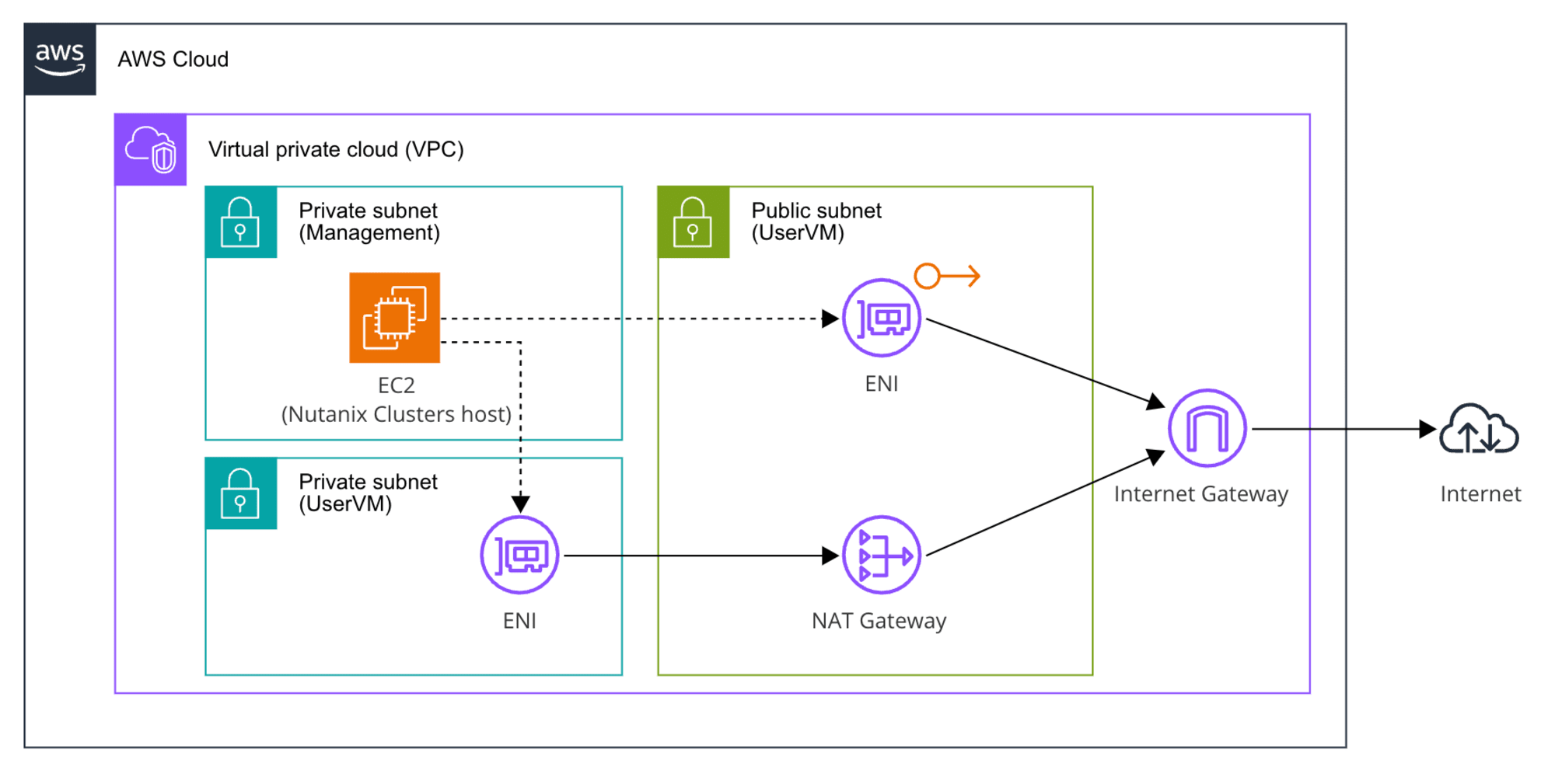

EC2ベアメタルインスタンスに設定されたUser VM用のENIを経由して通信を行います。

image-20240908233905907

Network Configuration

まず初めに、AWSのサブネットとNC2 on AWSのサブネットを紐付ける作業が必要です。

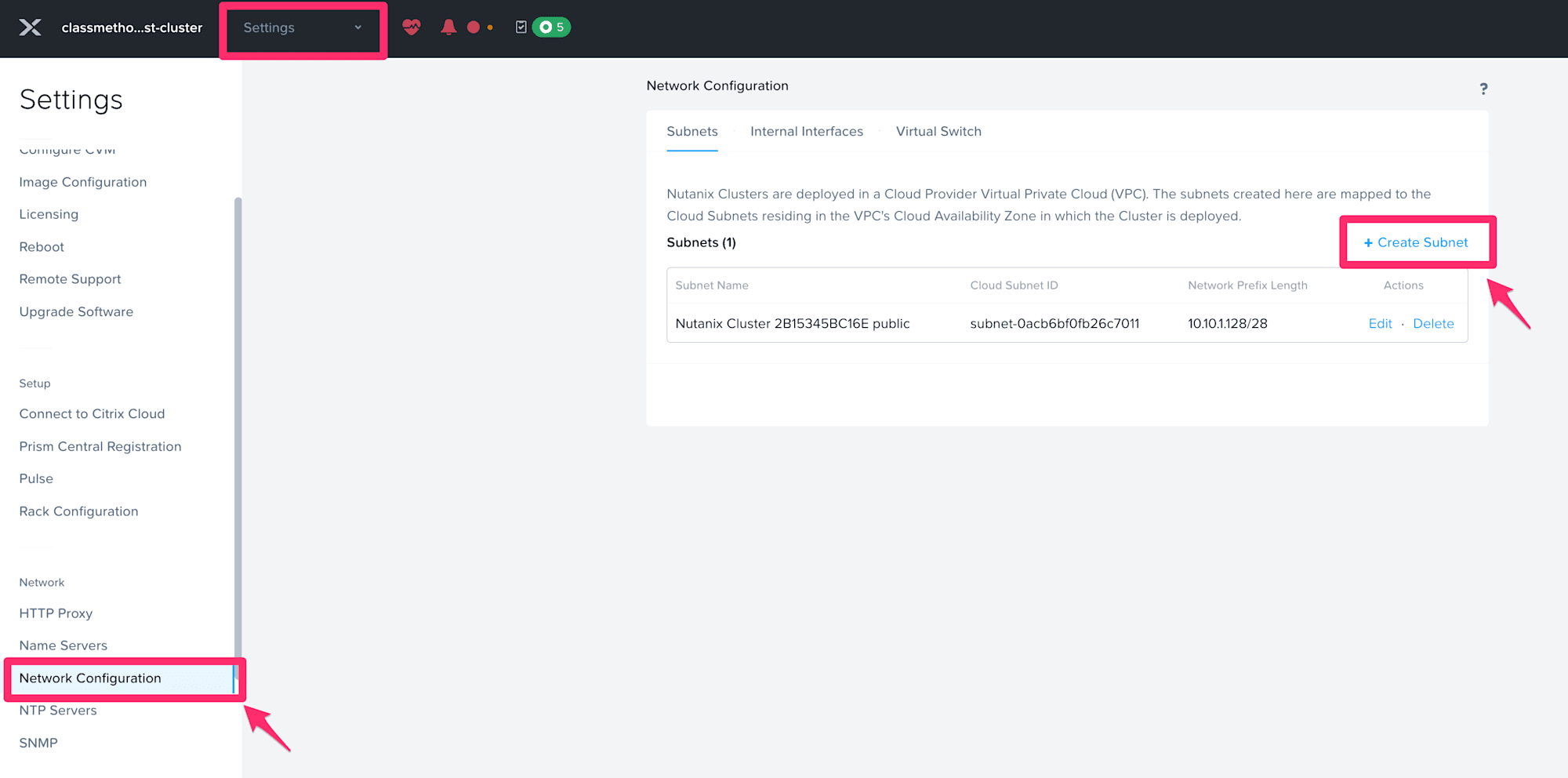

トップメニューの「Settings」から、「Network Configuration」>「Create Subnet」をクリックします。

image-20240905120239634

サブネット名を入力し、AWSのサブネットを選択します。
ここで選択したサブネットによって、パブリックサブネット用の設定か、プライベートサブネット用の設定に分岐します。

image-20240905120739682

「IP Address Pools」は、開始IPと終了IPを指定して、プールを設定することができます。
DHCPサーバの指定がある場合は設定して、「Save」をクリックします。

image-20240905120900219

仮想マシンにNICを設定する

続いて、仮想マシンに払い出したサブネットに紐付くNICを設定します。

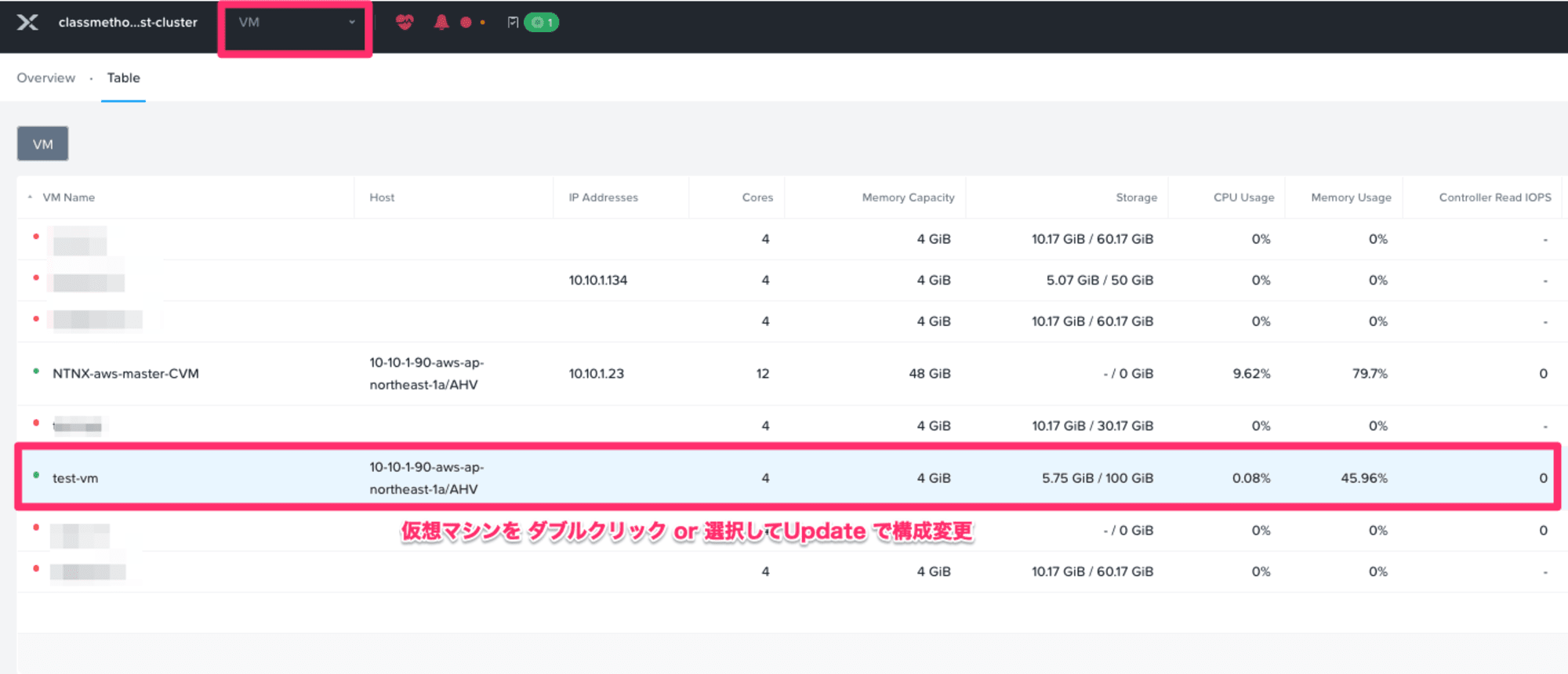

仮想マシンをダブルクリックするか、選択した状態で「Update」メニューを選択すると構成画面が開きます。

image-20240906114948950

「Add New NIC」をクリックし、ネットワークカードを追加します。

image-20240906115059900

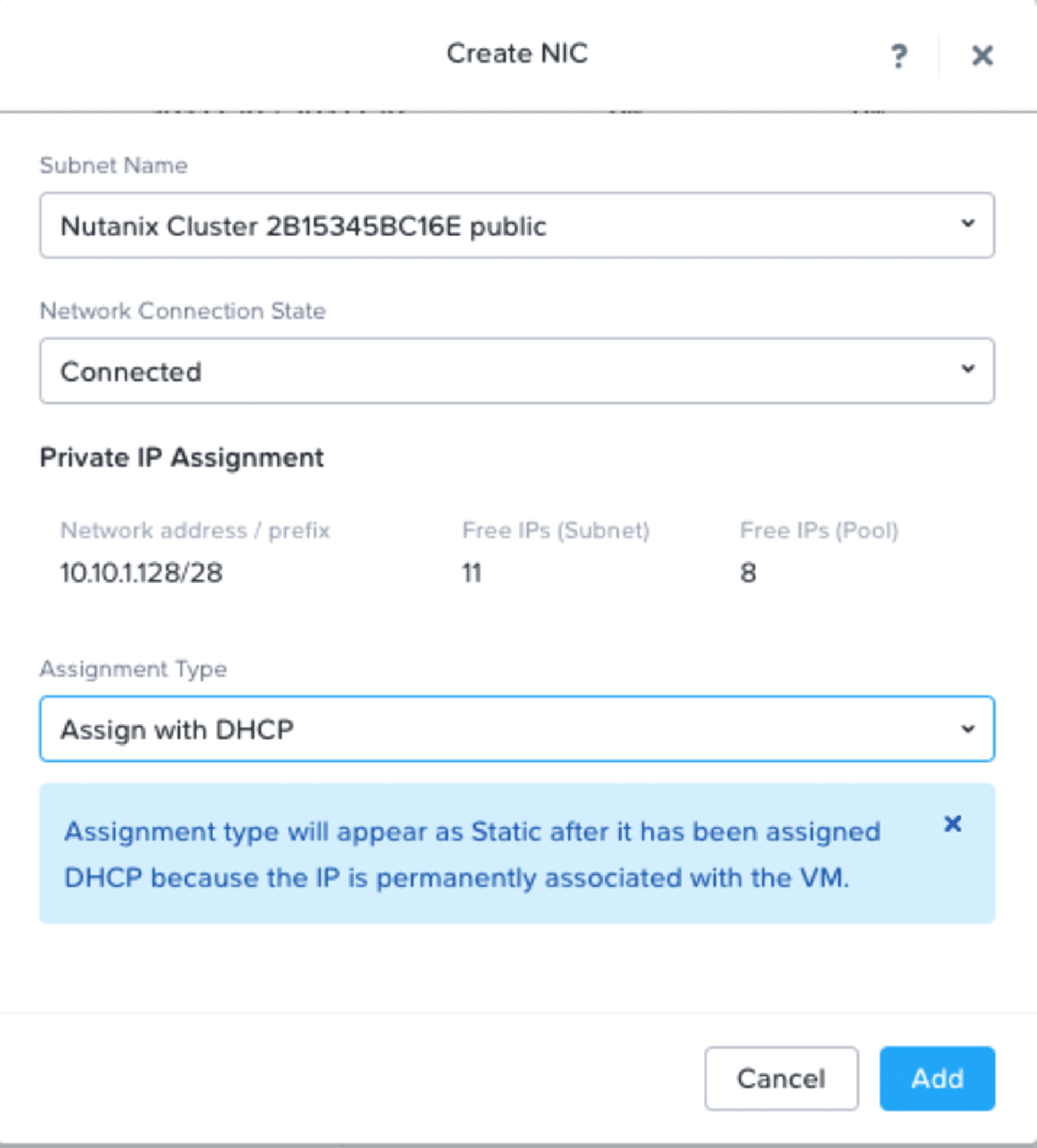

サブネット名と、NIC追加後のステータス、IPアドレスのタイプを選択します。
追加後のステータスは「Connected」「Disconnected」が選べ、接続状態にしておく場合は前者を選びます。
また、IPアドレスはDHCPか固定割当てが選べます。

image-20240906115203234

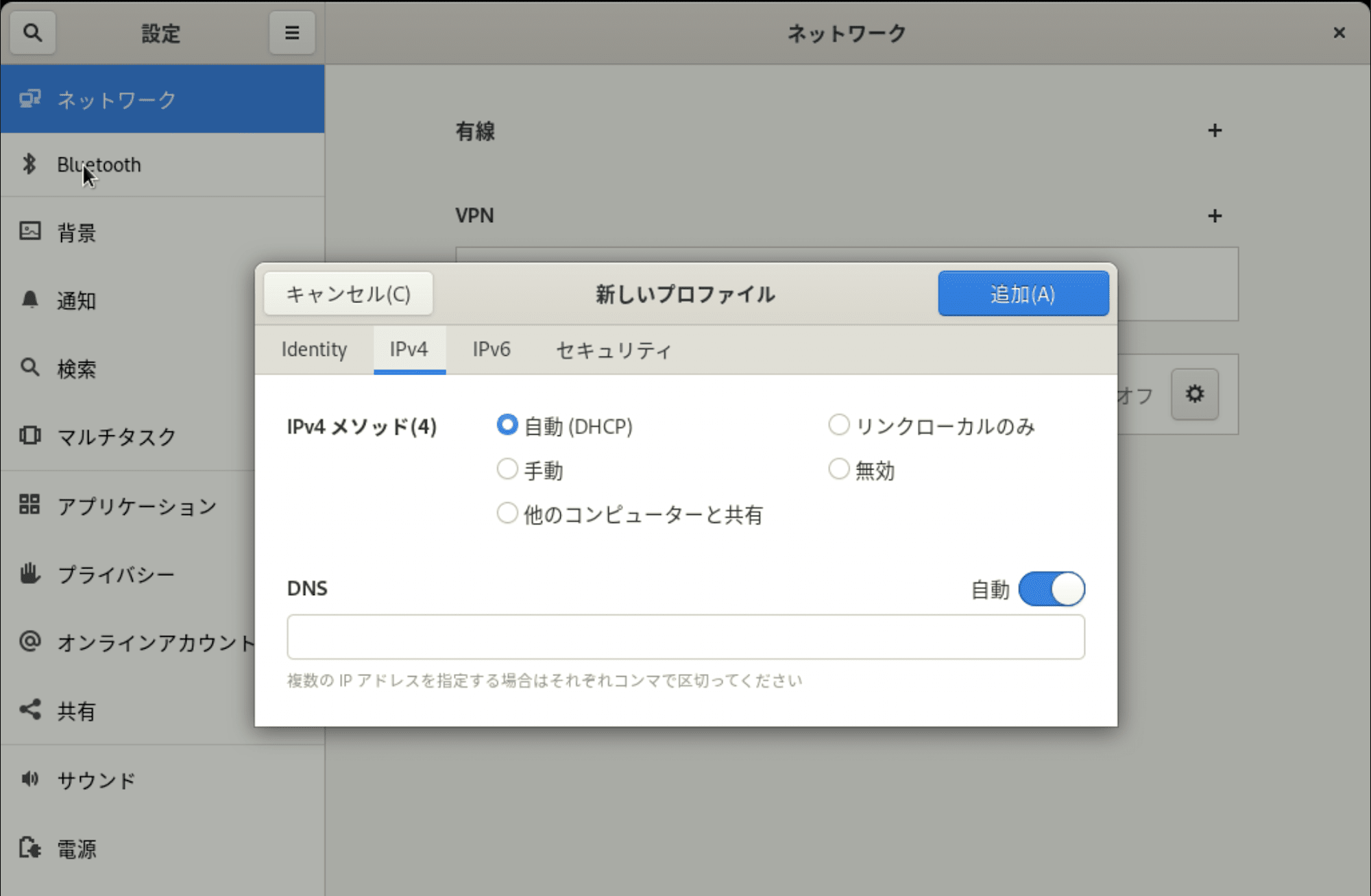

その後、NICが認識されるためOS側で設定を行います。

画面は割愛しますが、ESXi上の仮想マシンと挙動は同じようです。
ESXiではネットワークアダプターをE1000eやvmxnet3の選択ができましたが、AHVではVirtIO Ethenet Adapterが自動で認識されます。

image-20240908234701359

Public Subnet経由での接続の場合

仮想マシンのNICをパブリックサブネットに設定した場合は、IPアドレスがないためインターネット通信ができません。

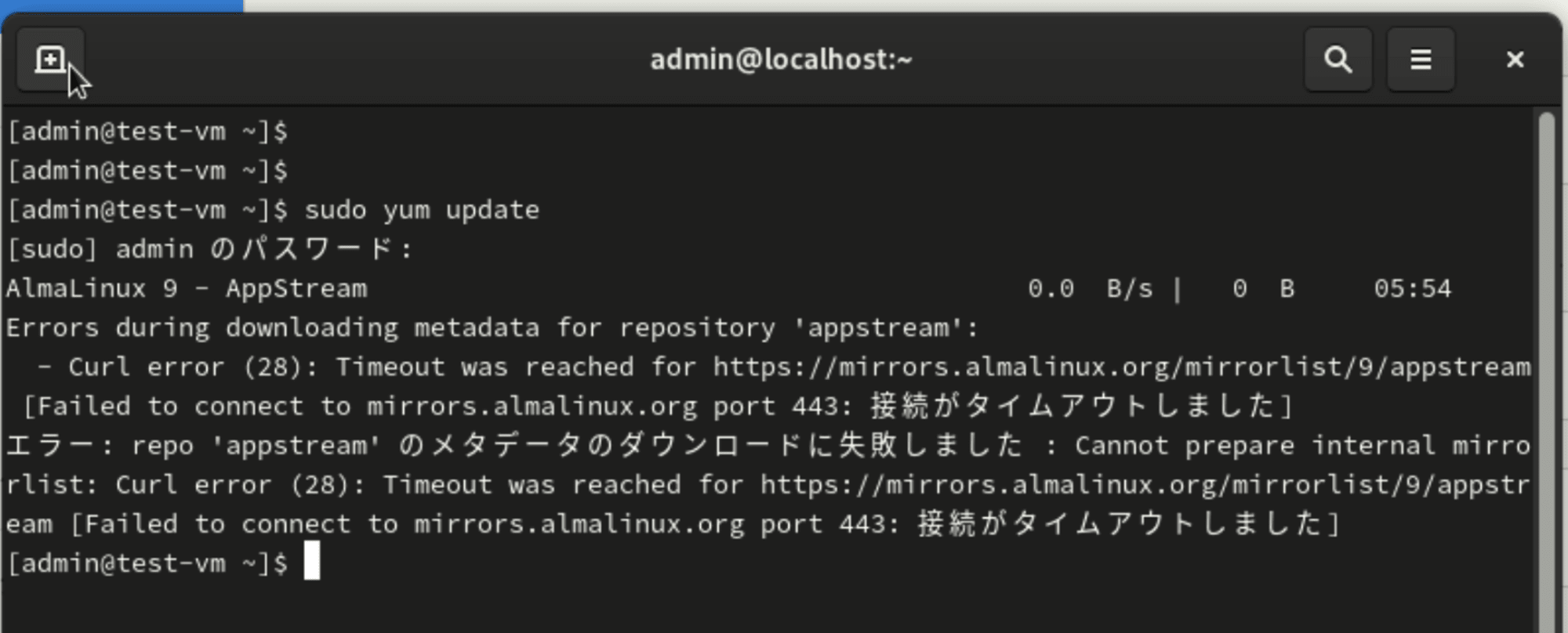

インターネット向けのcurlやyum updateは応答しません。

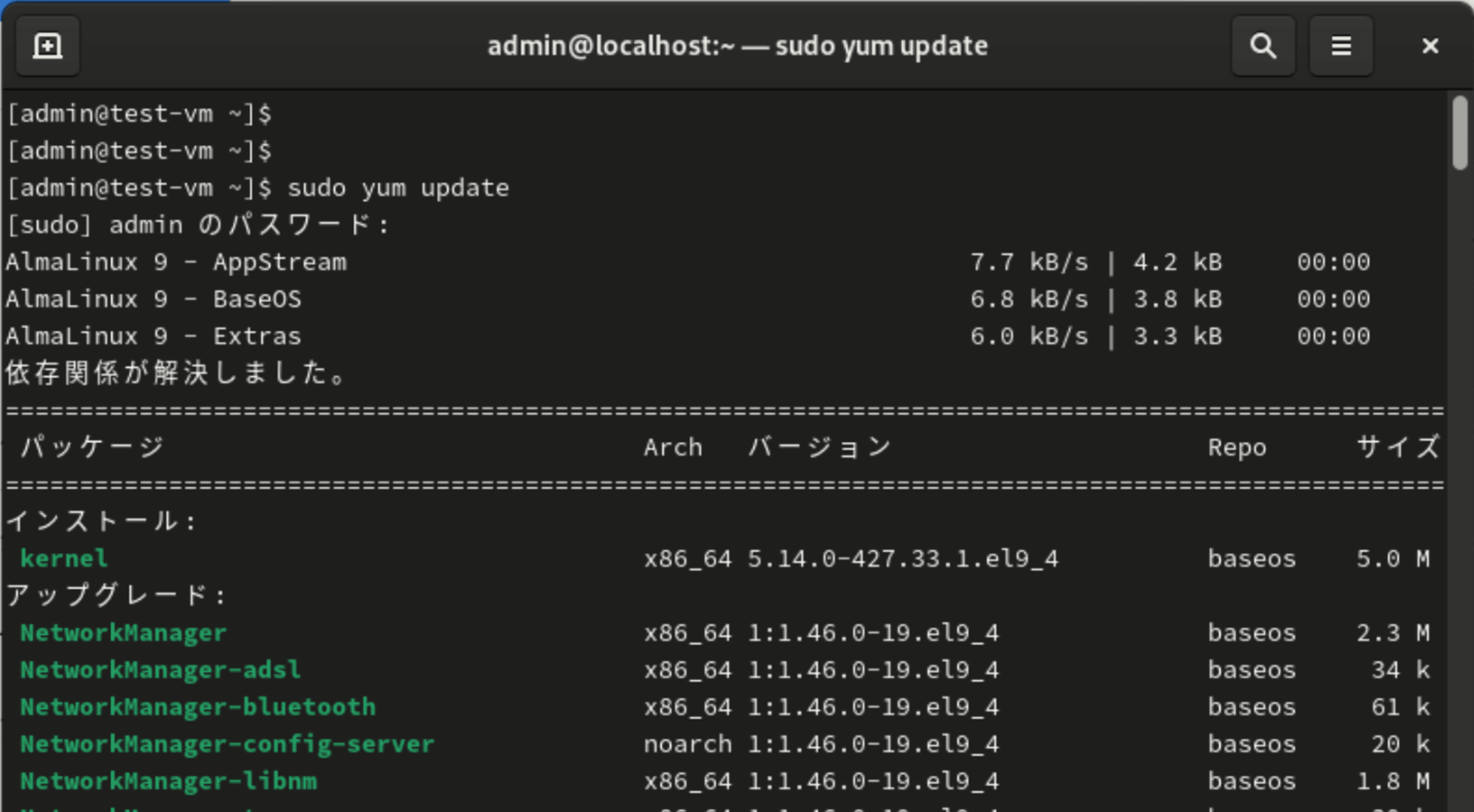

image-20240909000132637

NC2がデフォルトで作成するサブネットはIPアドレス自動割り当てがないため、Elastic IPアドレスをネットワークインターフェイスに設定することでインターネット通信を行います。

このとき、プライベートIPアドレスを指定する必要があるため、DHCPで割り当てた場合はPrismから仮想マシンのIPアドレスを確認しておきます。

image-20240908235948383

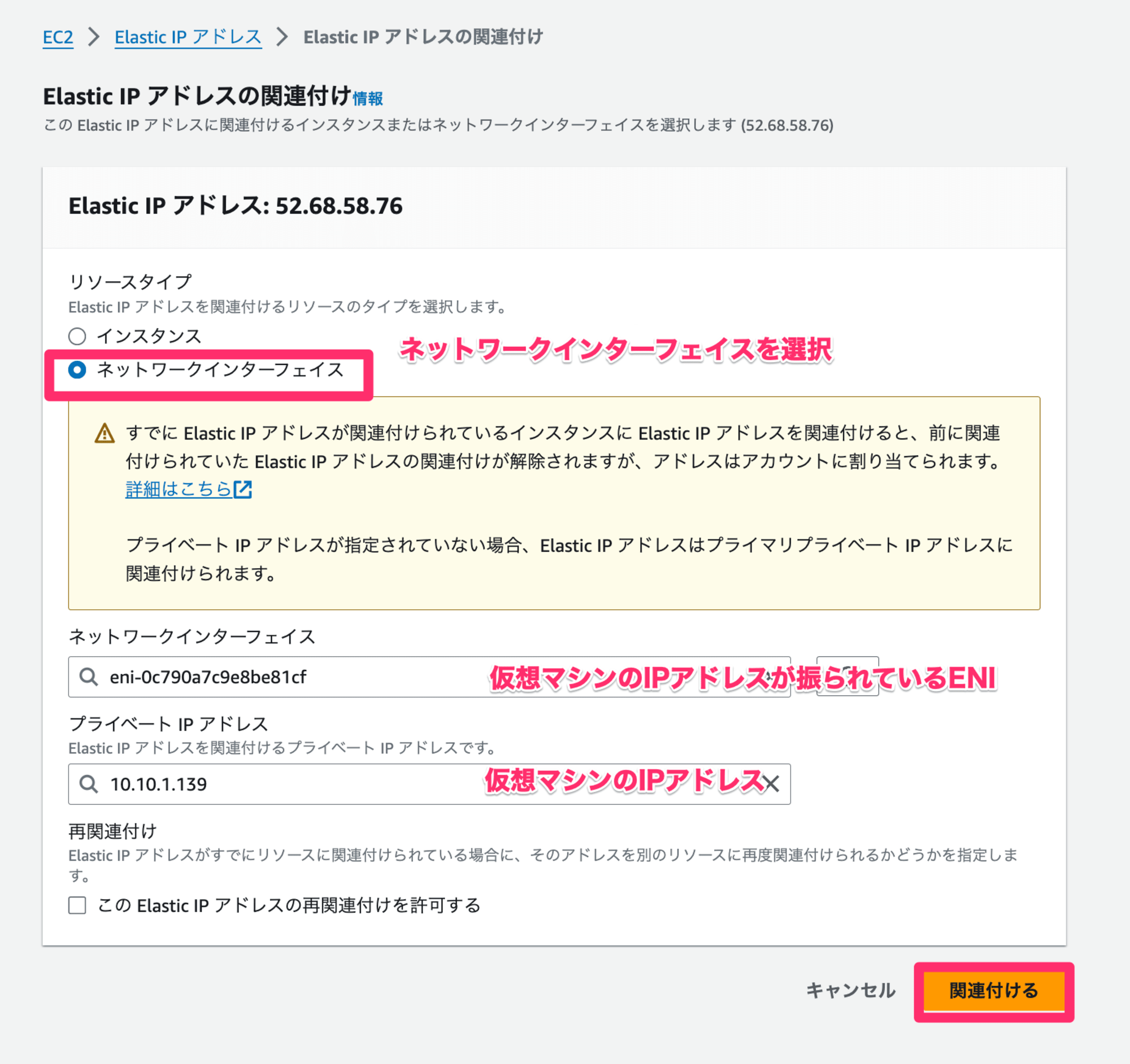

インスタンスのIPに対してElastic IPを紐付けることはできません。( There are multiple interfaces attached to instance 'i-0xxxxxxxxxxxxxx'. Please specify an interface ID for the operation instead.とエラーが出ます)

ENIにEIPを紐付けたら、インターネットへの疎通確認をします。

image-20240909000508509

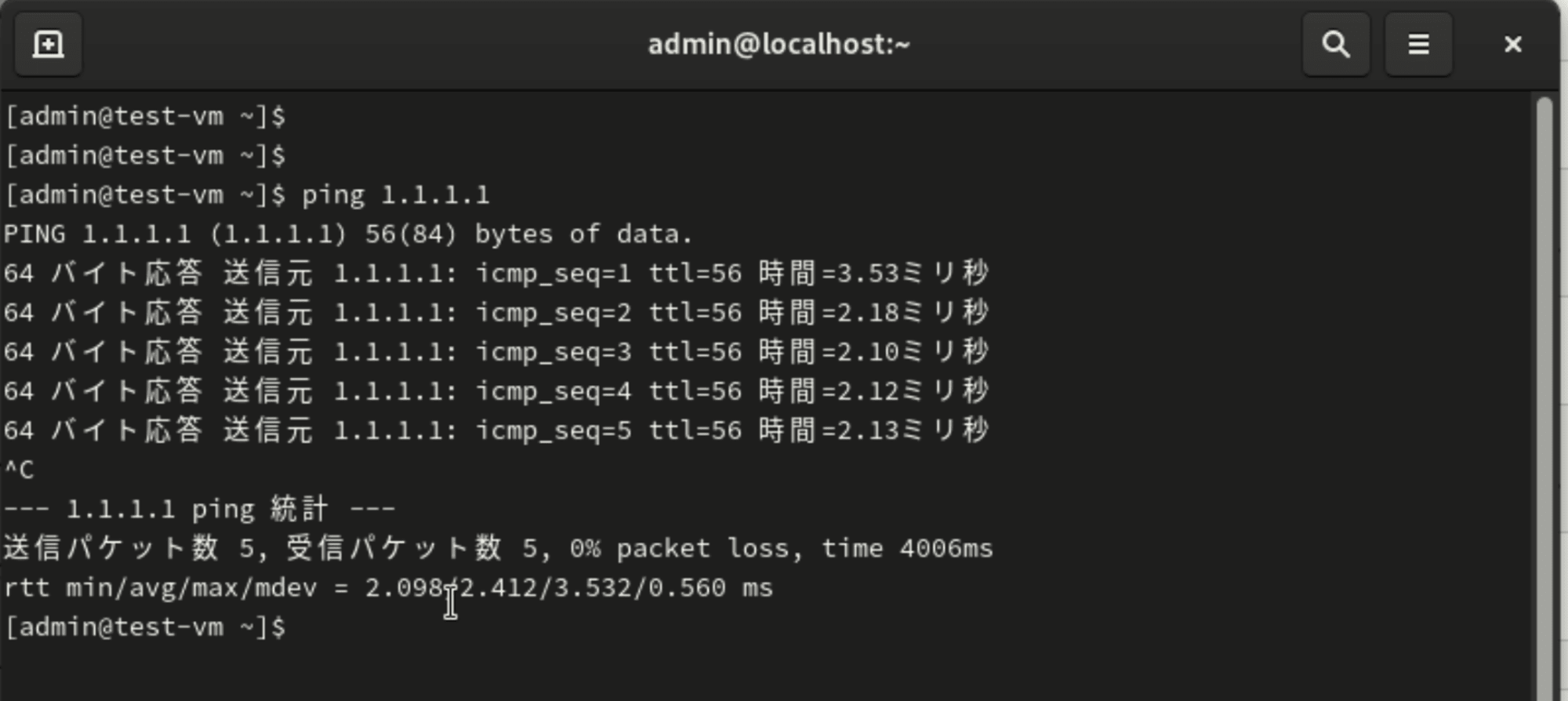

無事にインターネットへ出ることができました。

Private Subnet経由での接続の場合

仮想マシンのNICをプライベートサブネットに設定した場合は、NC2が自動で生成したNAT Gatewayを経由してインターネット通信を行います。
AWSコンソール側の特別な操作は不要です。(意図的にデフォルトから変更している場合は、その設定が必要です)

image-20240909000835166

こちらも無事にインターネットへ出ることができました。
(実験と直接関係ないですが、EC2の性能のためか、Ping応答のレイテンシーがかなり小さい気がします)

おわりに

AHV上の仮想マシンからインターネットへ接続するパターンを試してみました。
パブリックサブネットに仮想マシンを置くことはそこまで頻繁にないと思いますが、覚えておくと良さそうです。

このエントリが誰かの助けになれば幸いです。
それでは、AWS事業本部 コンサルティング部の荒平(@0Air)がお送りしました!
