RechartsでLegend（凡例）のみを表示する

こんにちは、CX事業本部 IoT事業部の若槻です。

今回は、Reactのチャート描画ライブラリRechartsで、Legend（凡例）のみを表示してみました。

RechartsのLegend

Rechartsではチャートの凡例は<Legend />を使用して表示します。

• Legend | Recharts

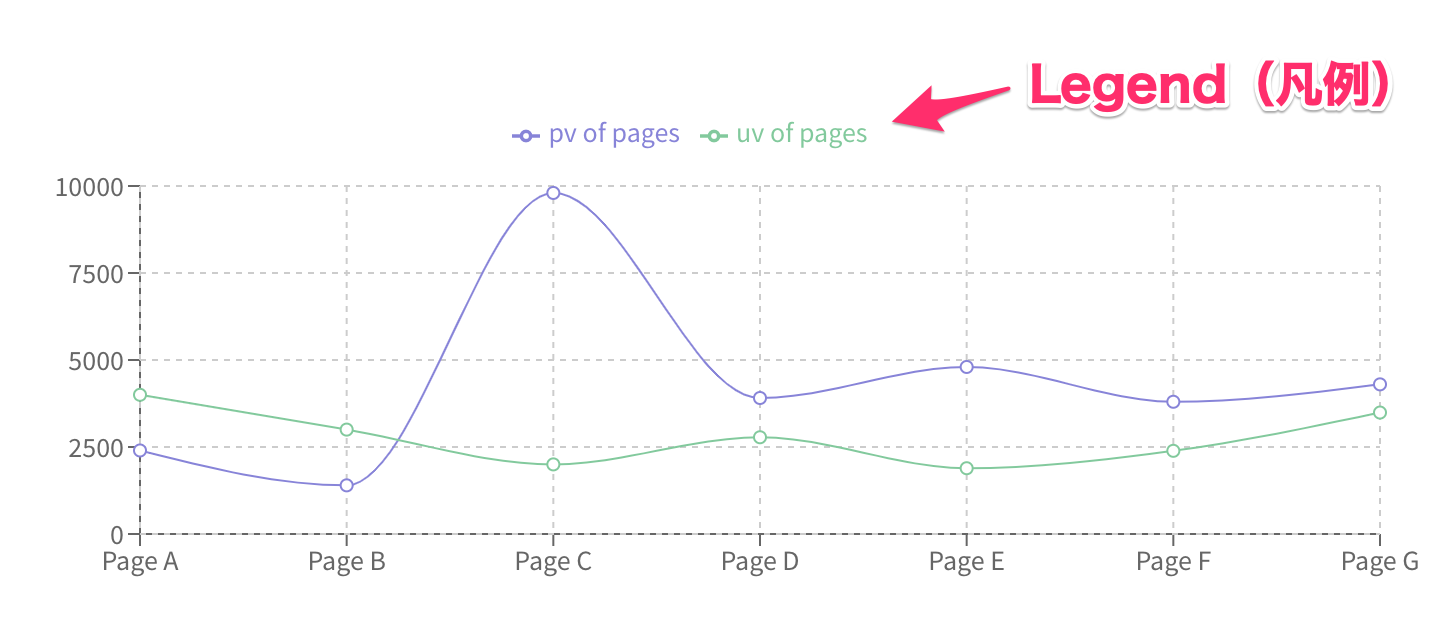

Legendは位置やサイズなどはプロパティで設定できますが、<BarChart />や<LineChart />などのChild Componentとなるため、基本的にはチャート領域と同一Componentとして一体となって表示されます。

<LineChart width={730} height={250} data={data}
  margin={{ top: 5, right: 30, left: 20, bottom: 5 }}>
  <XAxis dataKey="name" />
  <YAxis />
  <CartesianGrid strokeDasharray="3 3" />
  <Tooltip />
  <Legend verticalAlign="top" height={36}/>
  <Line name="pv of pages" type="monotone" dataKey="pv" stroke="#8884d8" />
  <Line name="uv of pages" type="monotone" dataKey="uv" stroke="#82ca9d" />
</LineChart>

Legendのみを表示する

ではLegendのみを表示するにはどうすればかと言うと、読み込ませるデータを空にするとチャート領域が非表示となる仕様を利用します。また使用するComponentとしては<Legend />と、Legendに表示したいキーに対応する<Line />のみとします。

import "./styles.css";
import { LineChart, Line, Legend } from "recharts";

const data = [{}]; //読み込ませるデータを空にする

export const App = () => {
  return (
    <LineChart width={300} height={30} data={data}>
      <Legend verticalAlign="top" height={36} />
      <Line dataKey="pv" stroke="#8884d8" />
      <Line dataKey="uv" stroke="#82ca9d" />
    </LineChart>
  );
};

すると下記のようにLegendのみを表示されられます。

Legendのみ表示の活用例

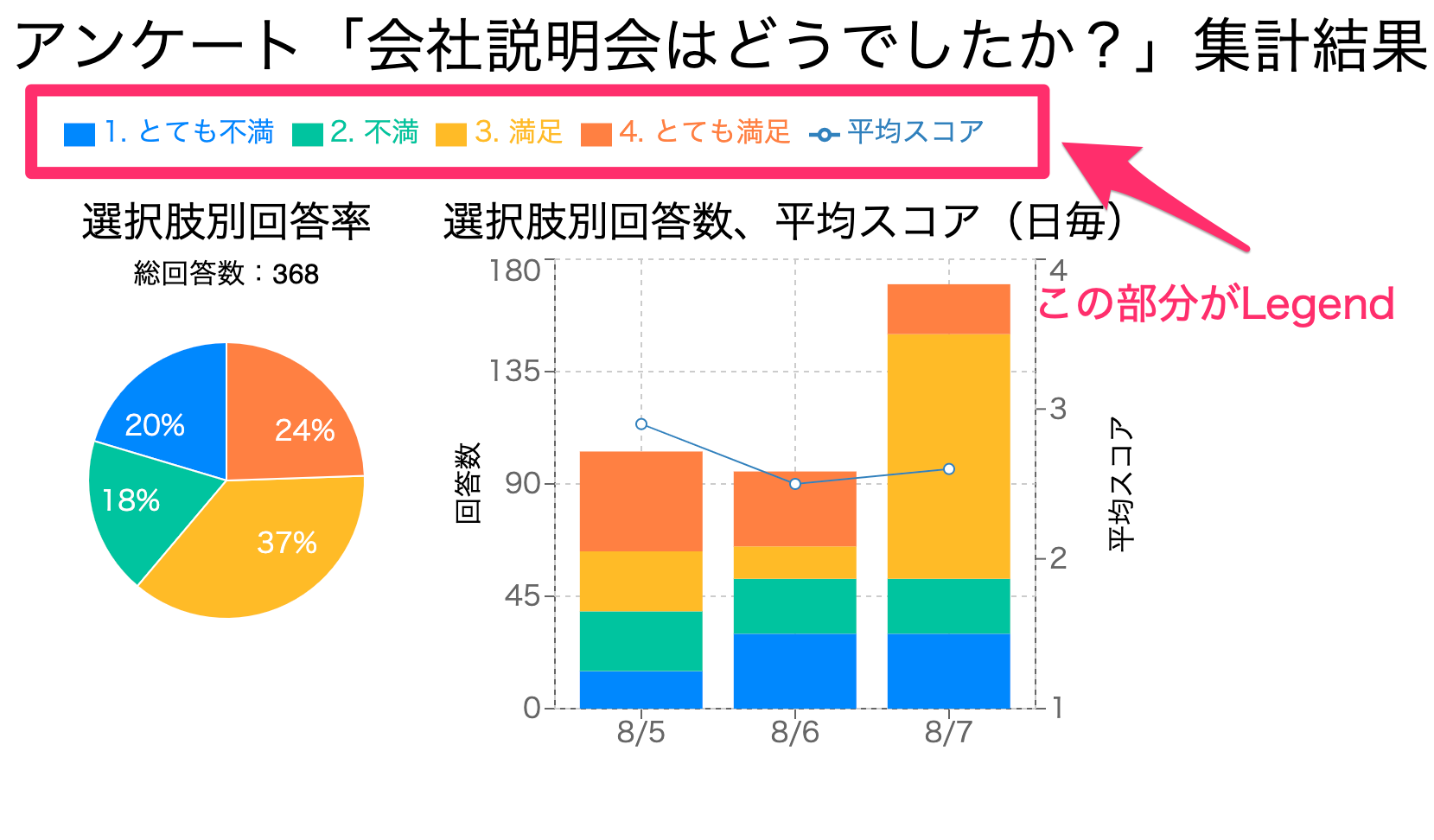

活用例としては、下記のように同じデータソースを使用する複数のチャートに対して一つのLegendを使いたい際に、良い感じの任意の位置にLegendを配置したい場合に有効となります。（画面幅が狭いと上手く表示されないかも知れません）

ソースコードは上記CodeSandboxのサンドボックスを参照してください。

以上
