メンバーズ CUR でやってみよう！Grafana を利用したダッシュボード編
今回はメンバーズ CUR と Grafana を利用してダッシュボードを作成していきます。
下記を目標とします。
- メンバーズ CUR でも Grafana を利用してデータが表示できる
- 下記のソリューション（COAST：Cost Optimization and Savings Toolkit for Amazon Managed Grafana）を作成できる
ソリューションサンプル：
関連情報：
- Deploy and Use COAST Dashboards for Amazon Managed Grafana | Amazon Web Services
- Visualize and gain insights into your AWS cost and usage with Amazon Managed Grafana
事前準備
メンバーズ CUR と Athena 環境
メンバーズ CUR を利用した Athena 環境の作成は、こちらをご参照ください。
Grafana 環境
今回 Grafana は Amazon Managed Grafana を利用します。ワークスペース作成前までの初期設定は完了している状態から開始します。Amazon Managed Grafana や初期設定に関しては下記をご参照ください。
やってみよう
Athena ワークグループ作成
最初に Athena クエリ結果の保存用S3バケットを作成します。

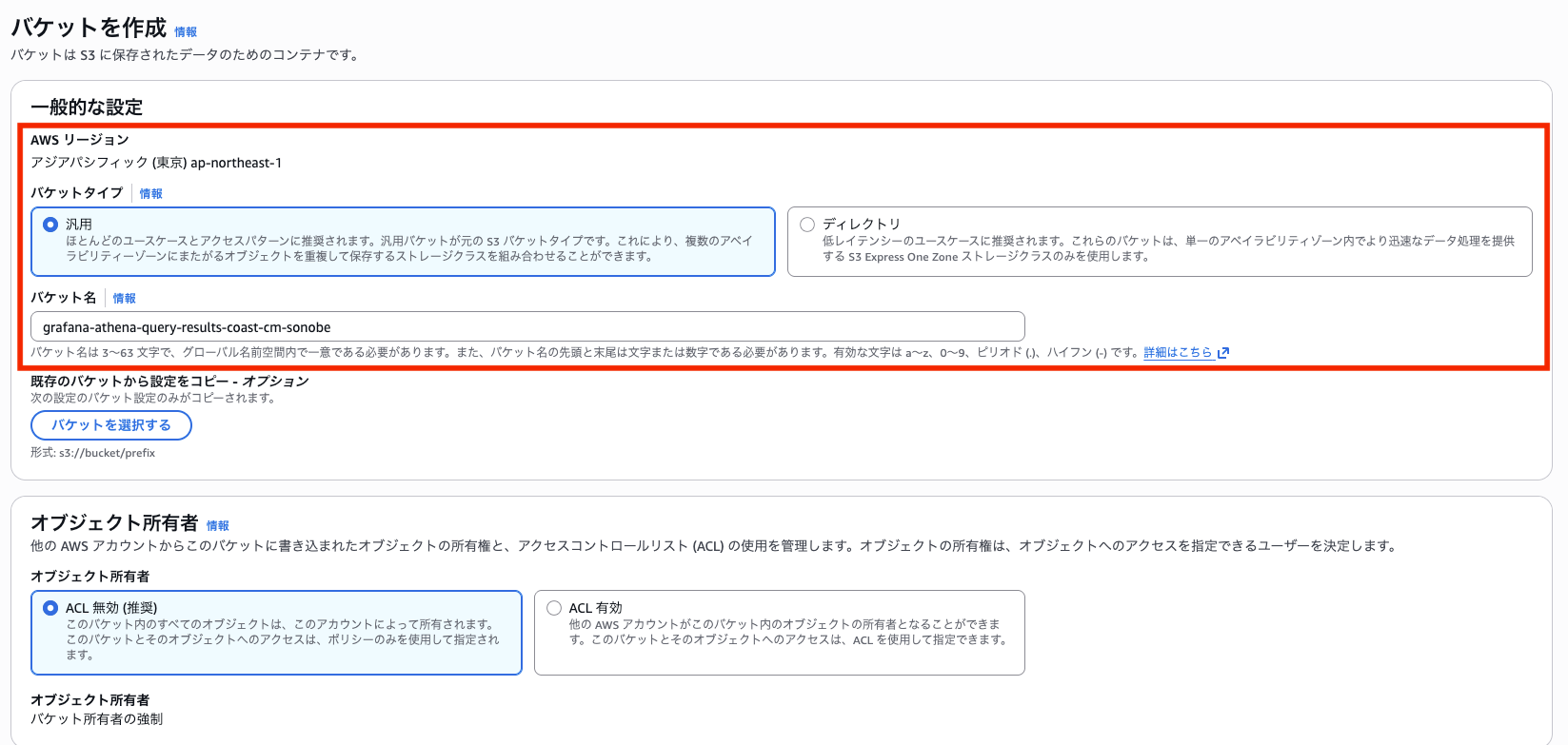

S3 > バケットを作成
- バケットタイプ：汎用
- バケット名：
grafana-athena-query-results-XXXXXXX

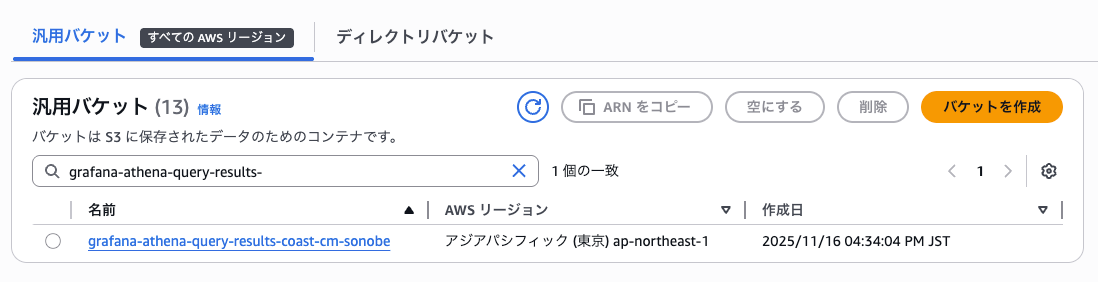

grafana-athena-query-results- から始まる名称のバケットが作成されていればOKです。
続いて Athena ワークグループを作成します。

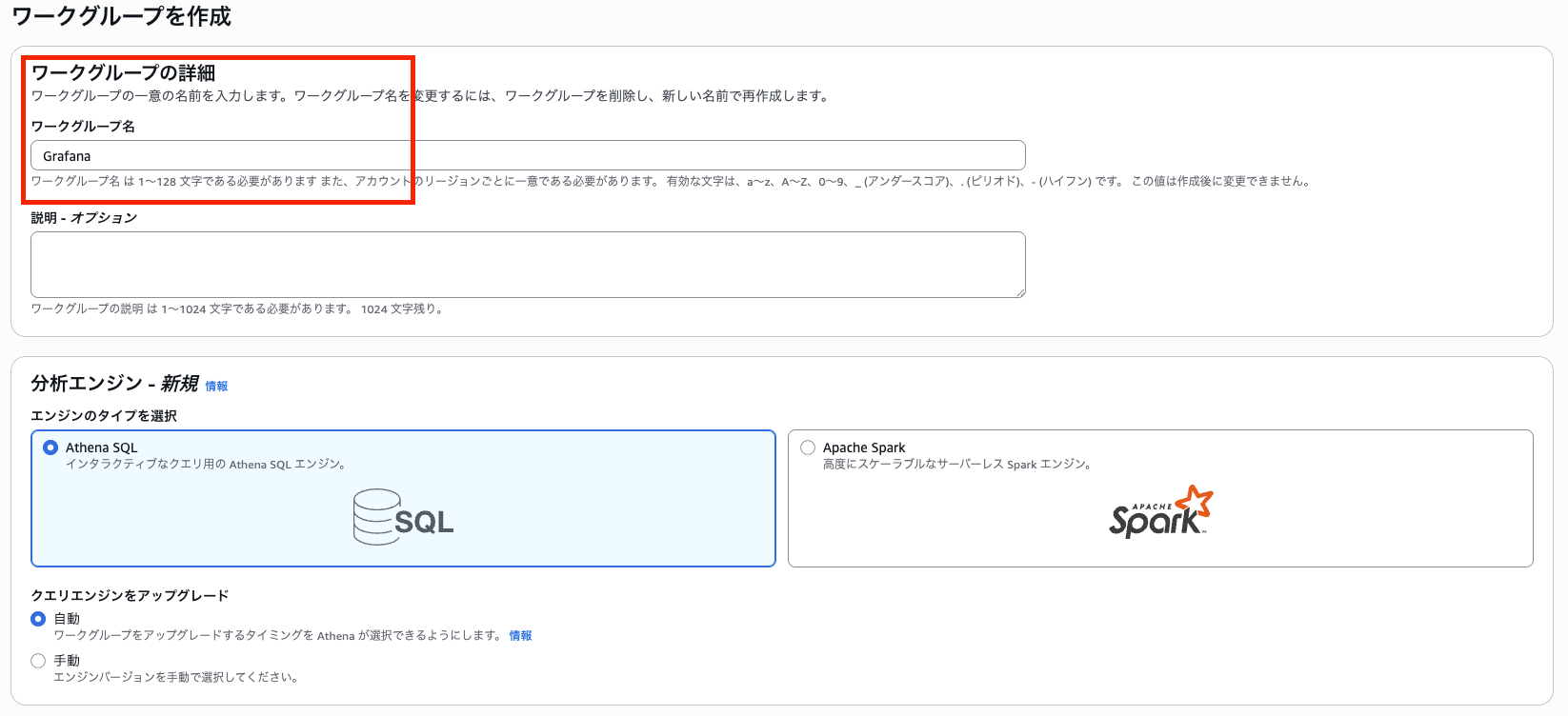

Athena > ワークグループ > ワークグループを作成
- ワークグループ名：任意の名称

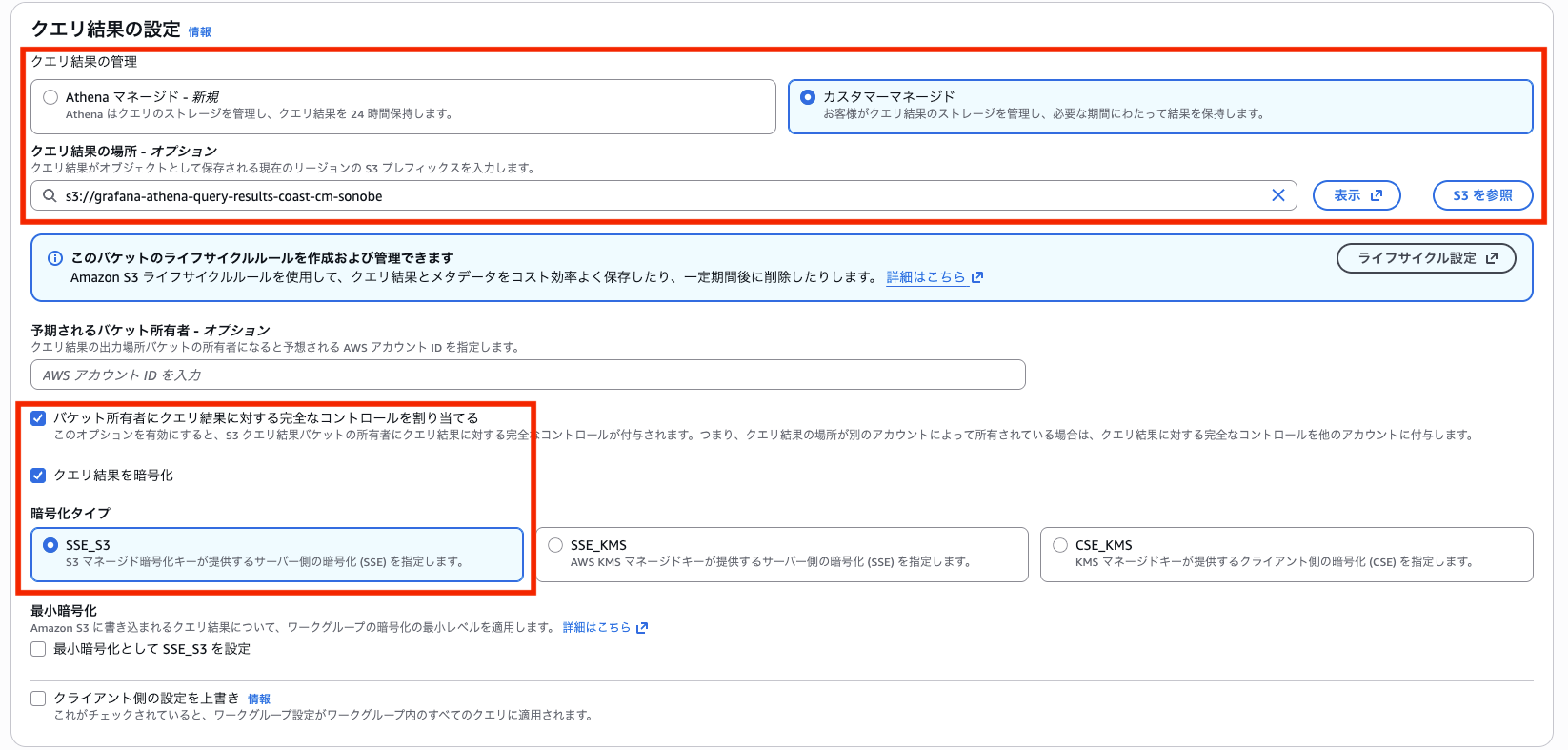

- クエリ結果の管理：カスタマーマネージド
- クエリ結果の場所：先ほど作成した S3 バケット
- バケット所有者にクエリ結果に対する完全なコントロールを割り当てる：チェック
- クエリ結果を暗号化：チェック
- 暗号化タイプ：SSE_S3
- タグ：GrafanaDataSource/true を追加

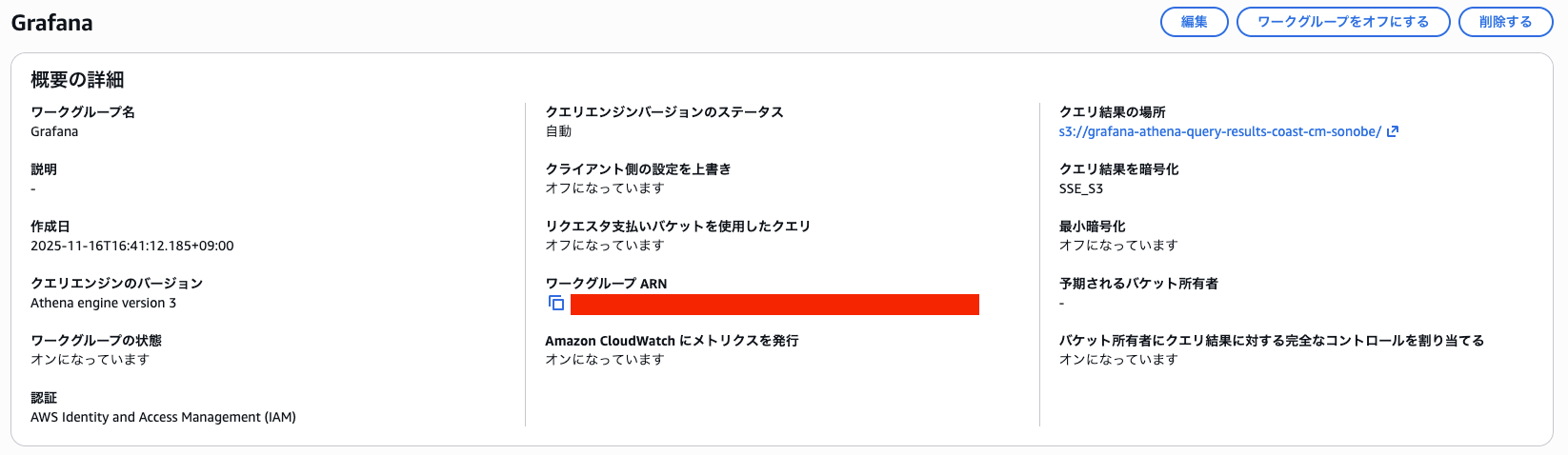

ワークグループを作成します
Grafana ワークスペース作成
Amazon Managed Grafana > ワークスペースを作成
- ワークスペース名：任意の名称

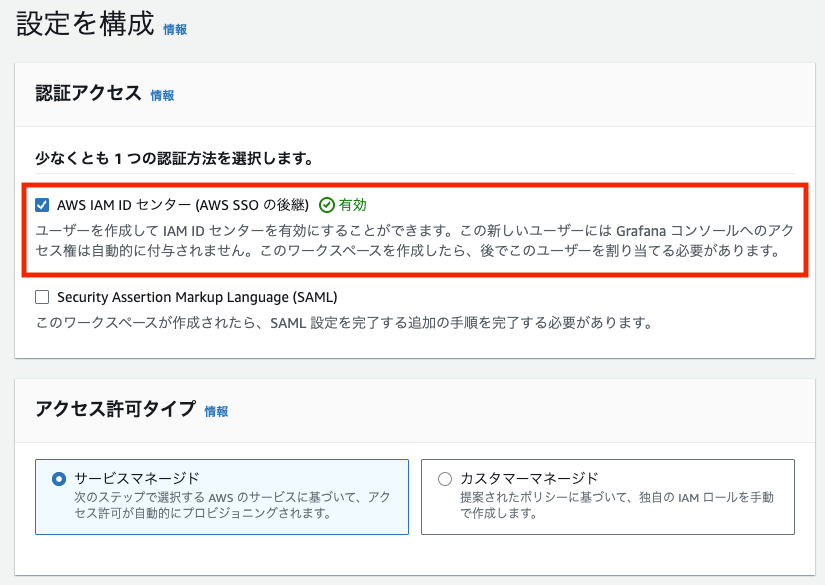

- 認証アクセス：AWS IAM ID センター

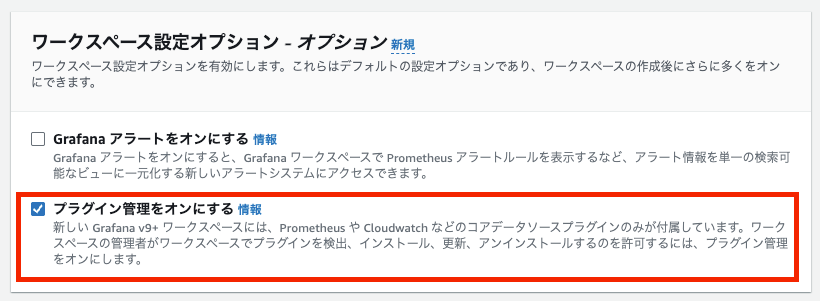

- ワークスペース設定オプション：プラグイン管理をオンにする

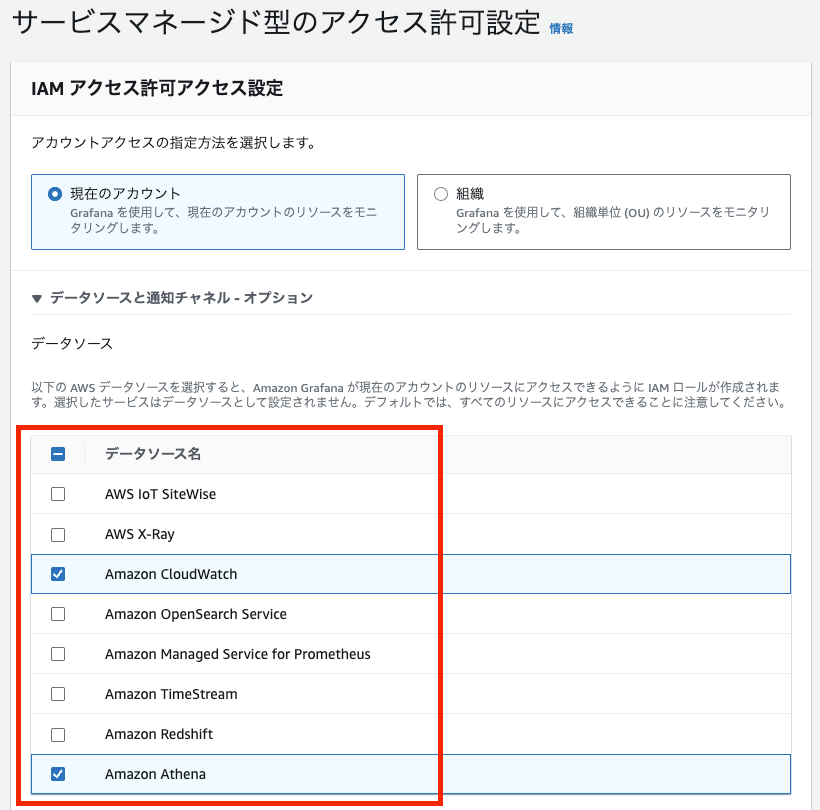

- データソース：Amazon CloudWatch と Amazon Athena をチェック
ワークスペースを作成します。

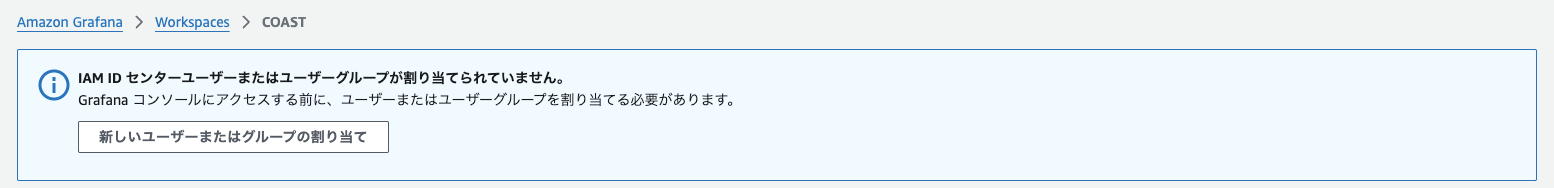

ユーザーまたはユーザーグループの割り当てに関するメッセージが表示されている場合は、ガイドに沿って割り当てます。

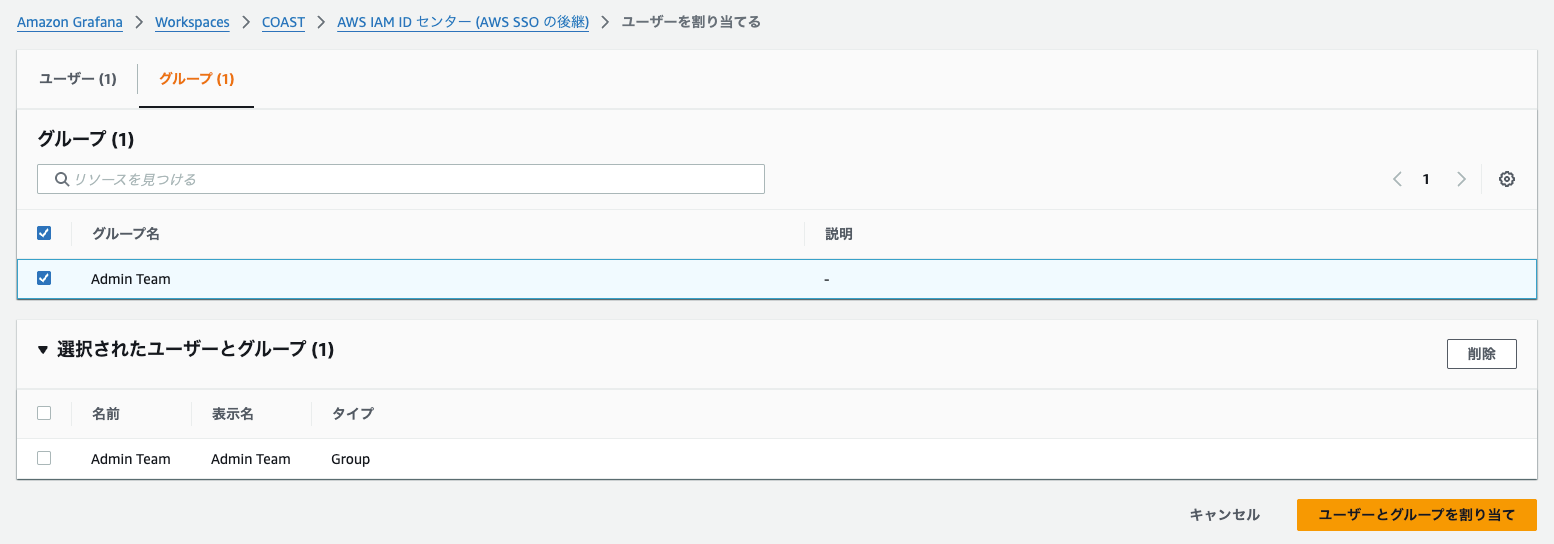

利用するユーザー or グループを選択します。

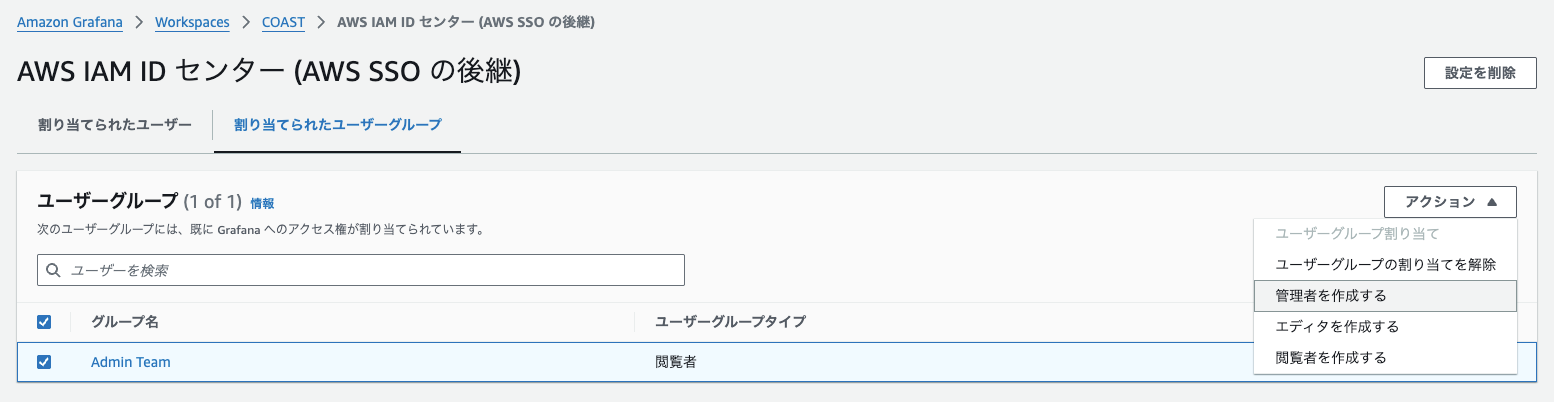

必要に応じて権限を変更します。今回は「管理者」へ変更します。
データソース登録

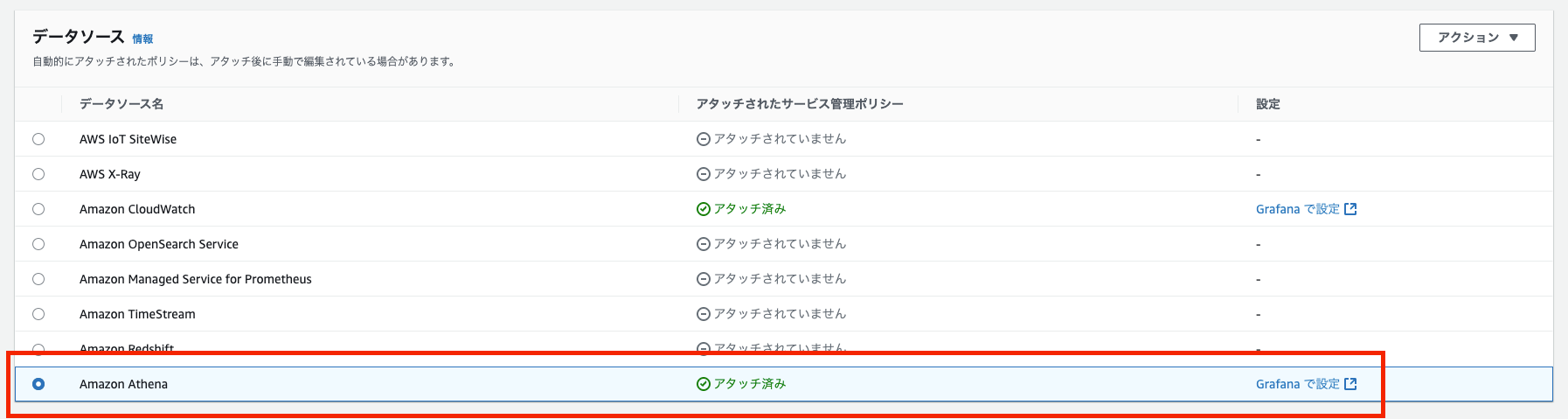

Amazon Grafana > Workspaces > 作成したワークスペース > データソース
- Grafana で設定
Grafana へのログイン画面が表示されたら、ログインします。

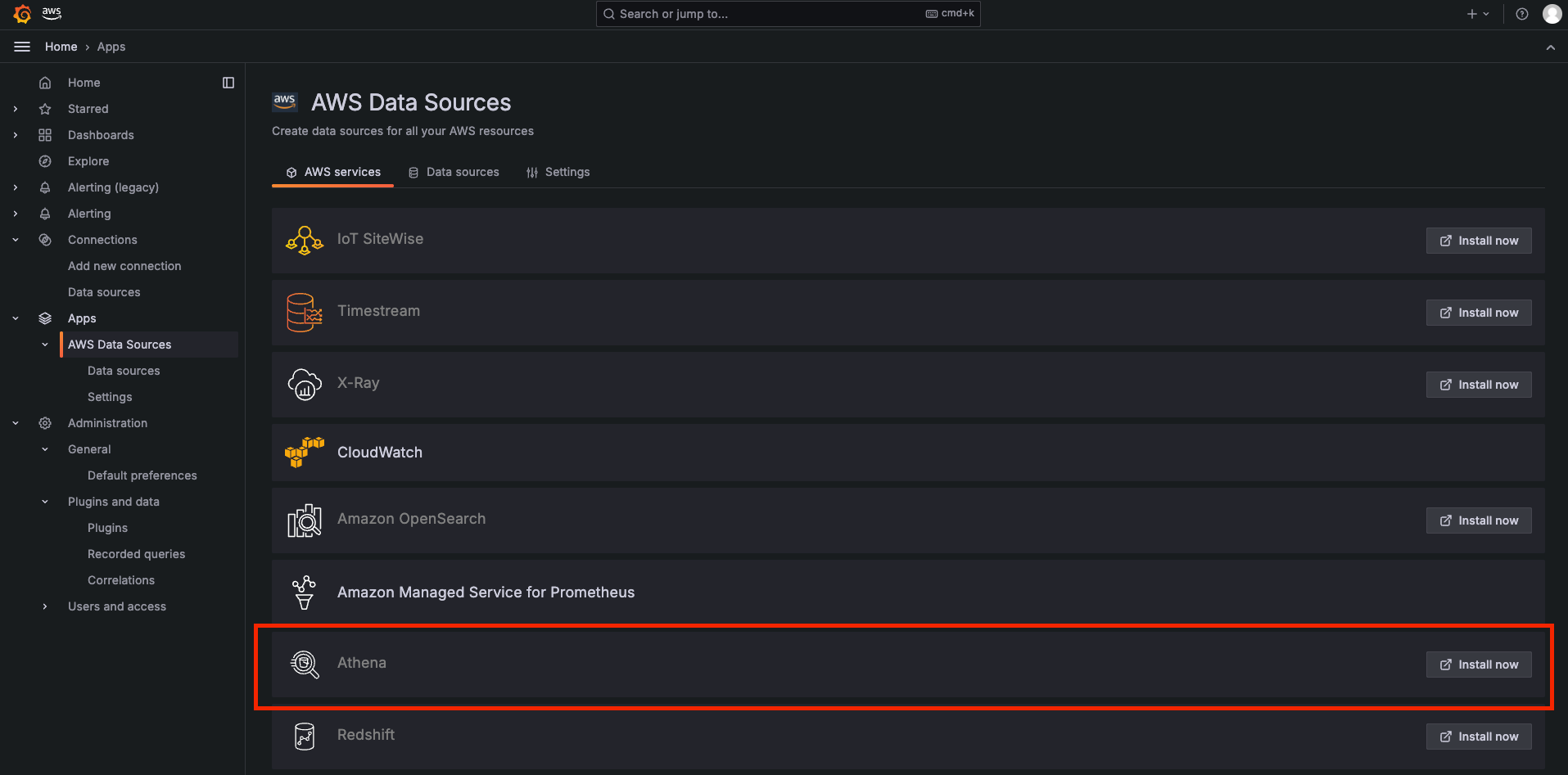

Apps > AWS Data Sources

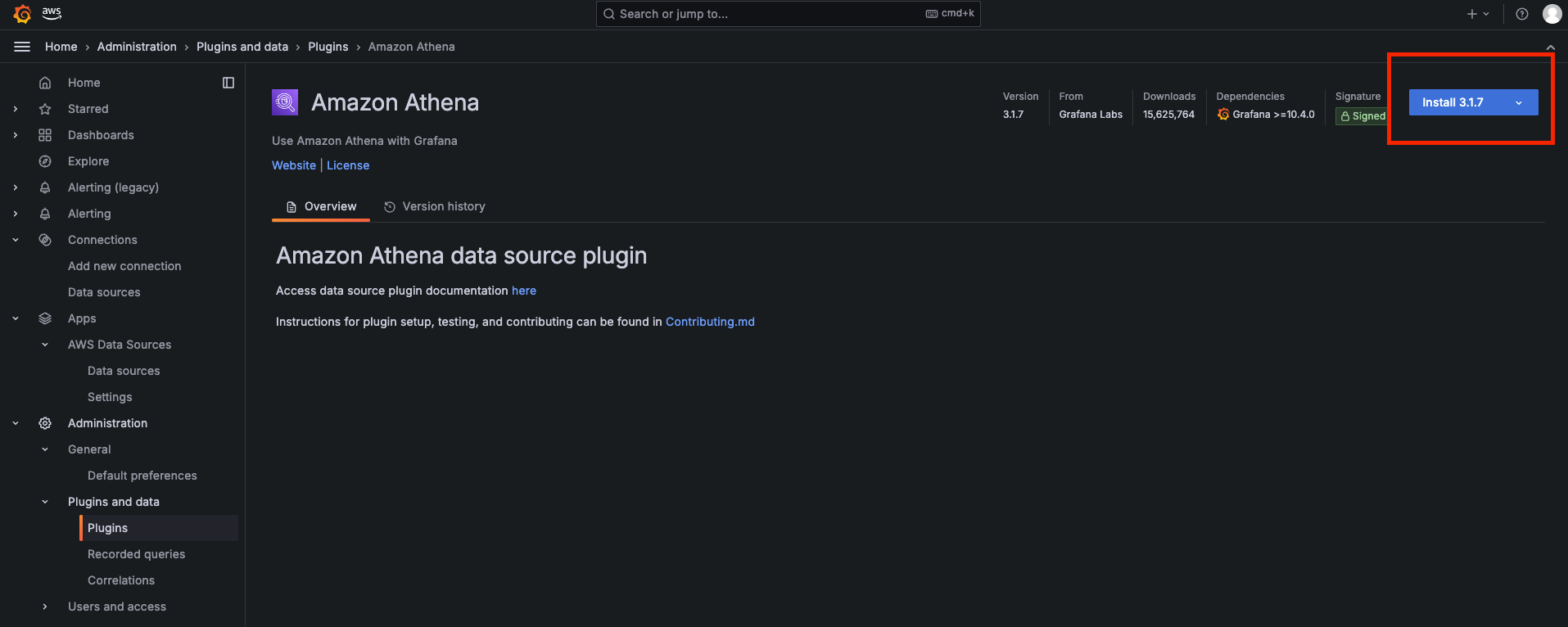

Athena 用プラグインのインストール状況を確認します。
インストールされていなければ、インストールを実行します。
Apps > AWS Data Sources > Data sources
- Service：Athena
- Browse and provision data sources：メンバーズ版 CUR のデータベース

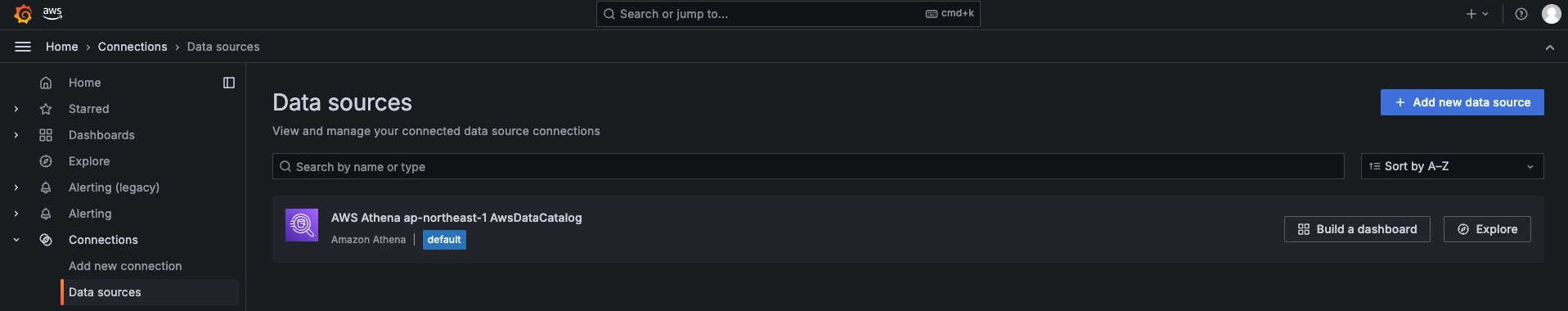

無事に追加出来ると下記のように表示されます

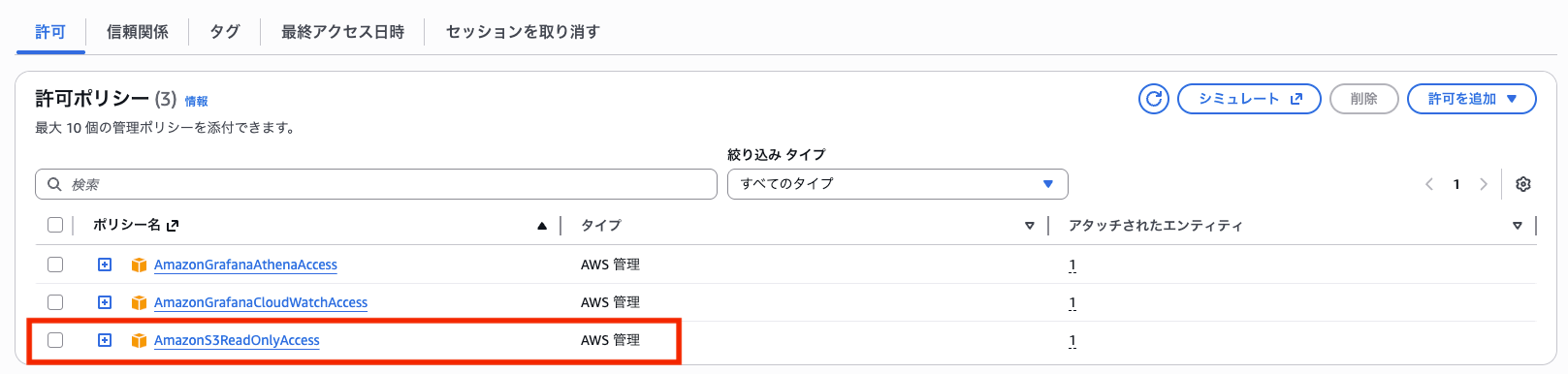

ここで Grafana 向けに作成されている IAM Role へ AmazonS3ReadOnlyAccess ポリシーを追加します。
ポリシーを追加したら Grafana に戻ります。

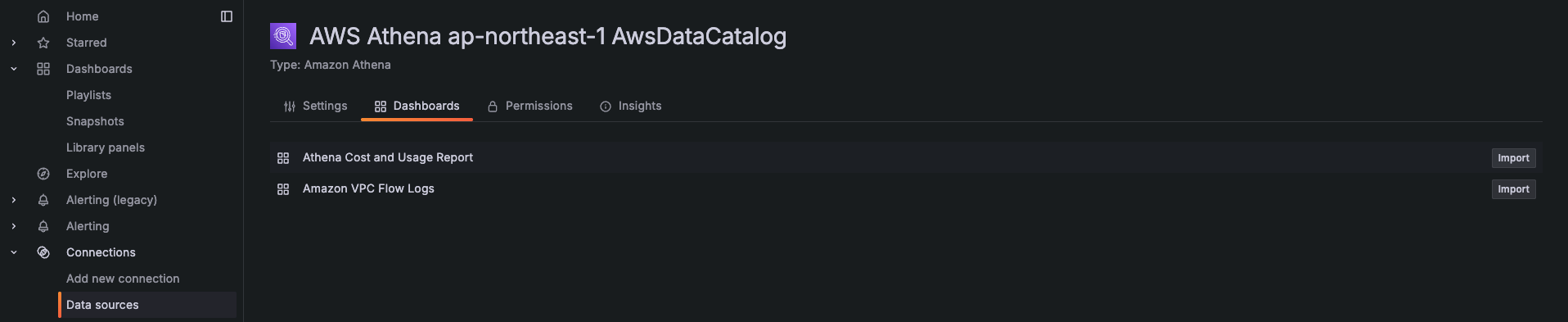

Connections > Data sources > 追加したデータソースを選択 > Dashboards > Athena Cost and Usage Report

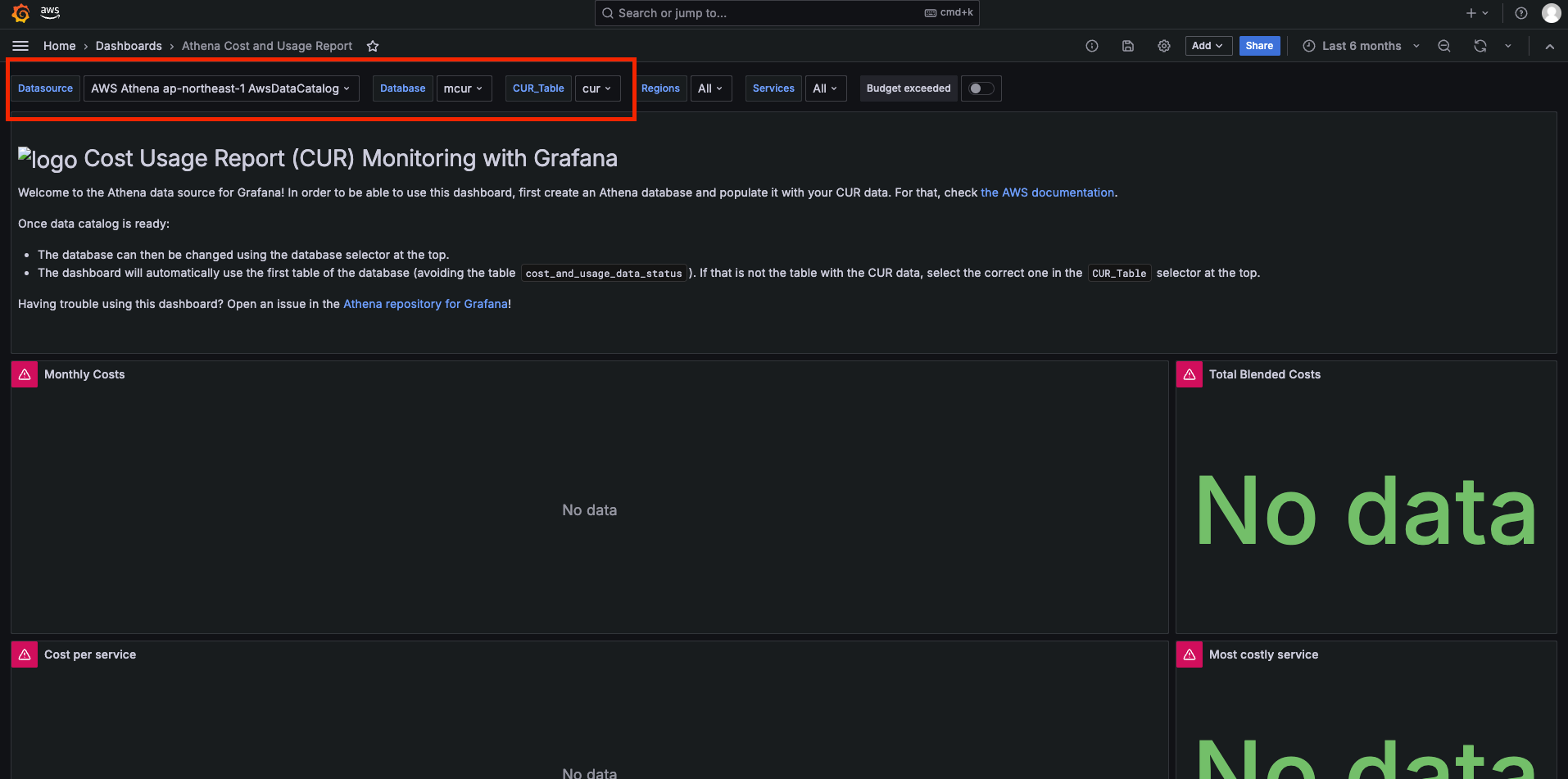

デフォルトで用意されているダッシュボードでデータを確認します。Datasource が異なる場合は再度選択します。

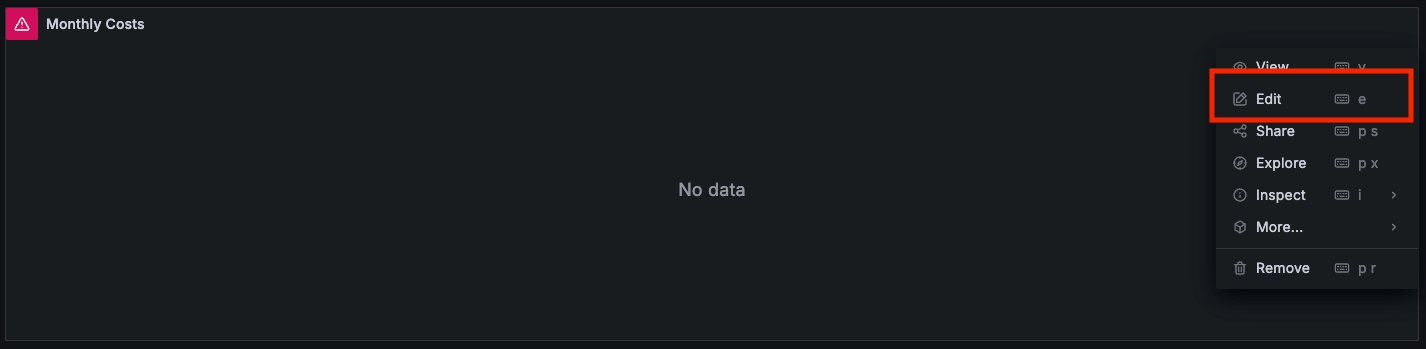

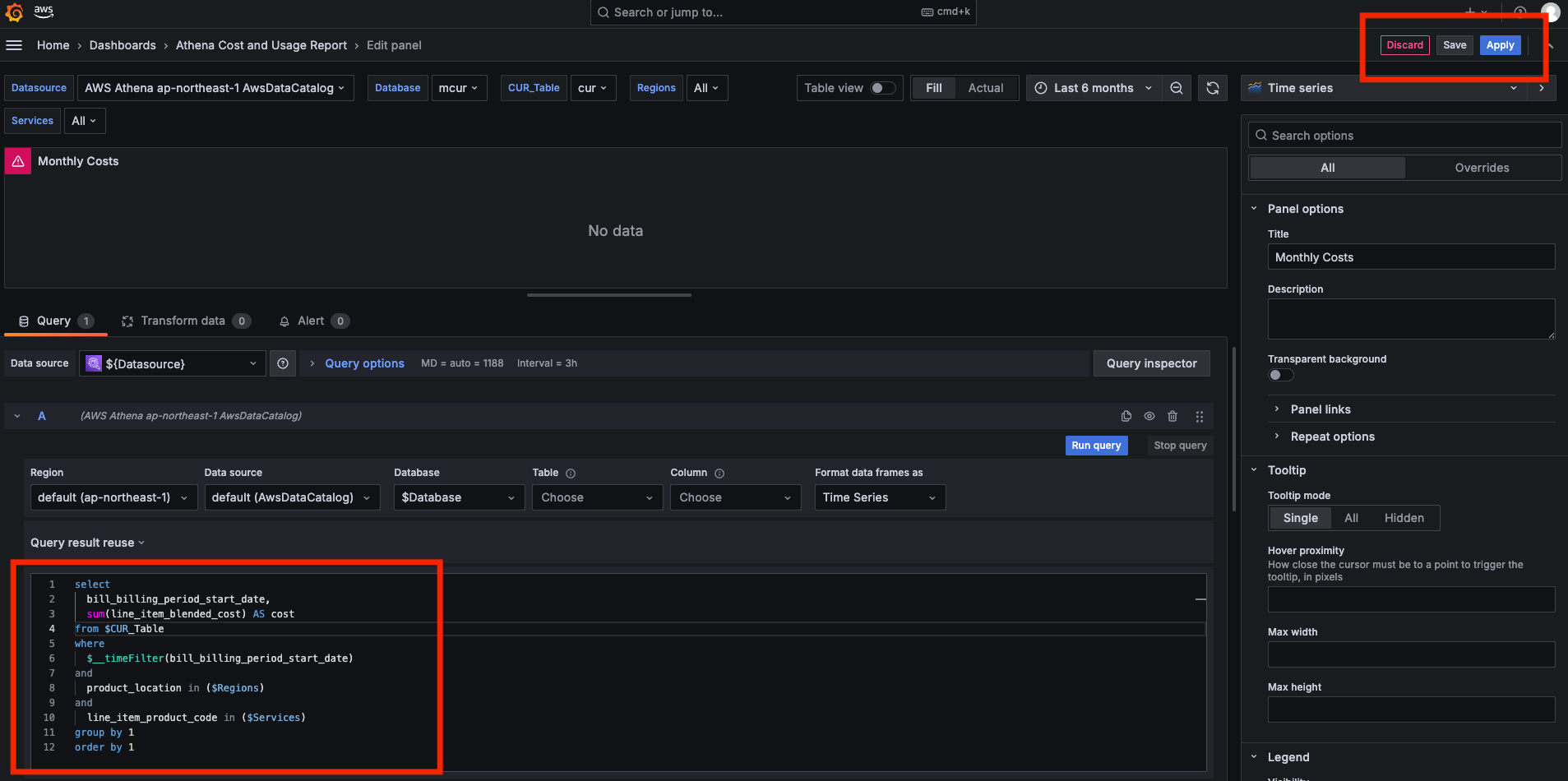

それでもNo dataのままなため、クエリを確認します。
ブレンドコストで計算されていることがわかります。
メンバーズ版 CUR ではブレンドコスト（line_item_blended_cost）は出力されないため、非ブレンドコスト（line_item_unblended_cost）へ修正してみます。
select
bill_billing_period_start_date,
sum(line_item_blended_cost) AS cost
from $CUR_Table
where
$__timeFilter(bill_billing_period_start_date)
and
product_location in ($Regions)
and
line_item_product_code in ($Services)
group by 1
order by 1
↓↓↓
select
bill_billing_period_start_date,
sum(line_item_unblended_cost) AS cost
from $CUR_Table
where
$__timeFilter(bill_billing_period_start_date)
and
product_location in ($Regions)
and
line_item_product_code in ($Services)
group by 1
order by 1

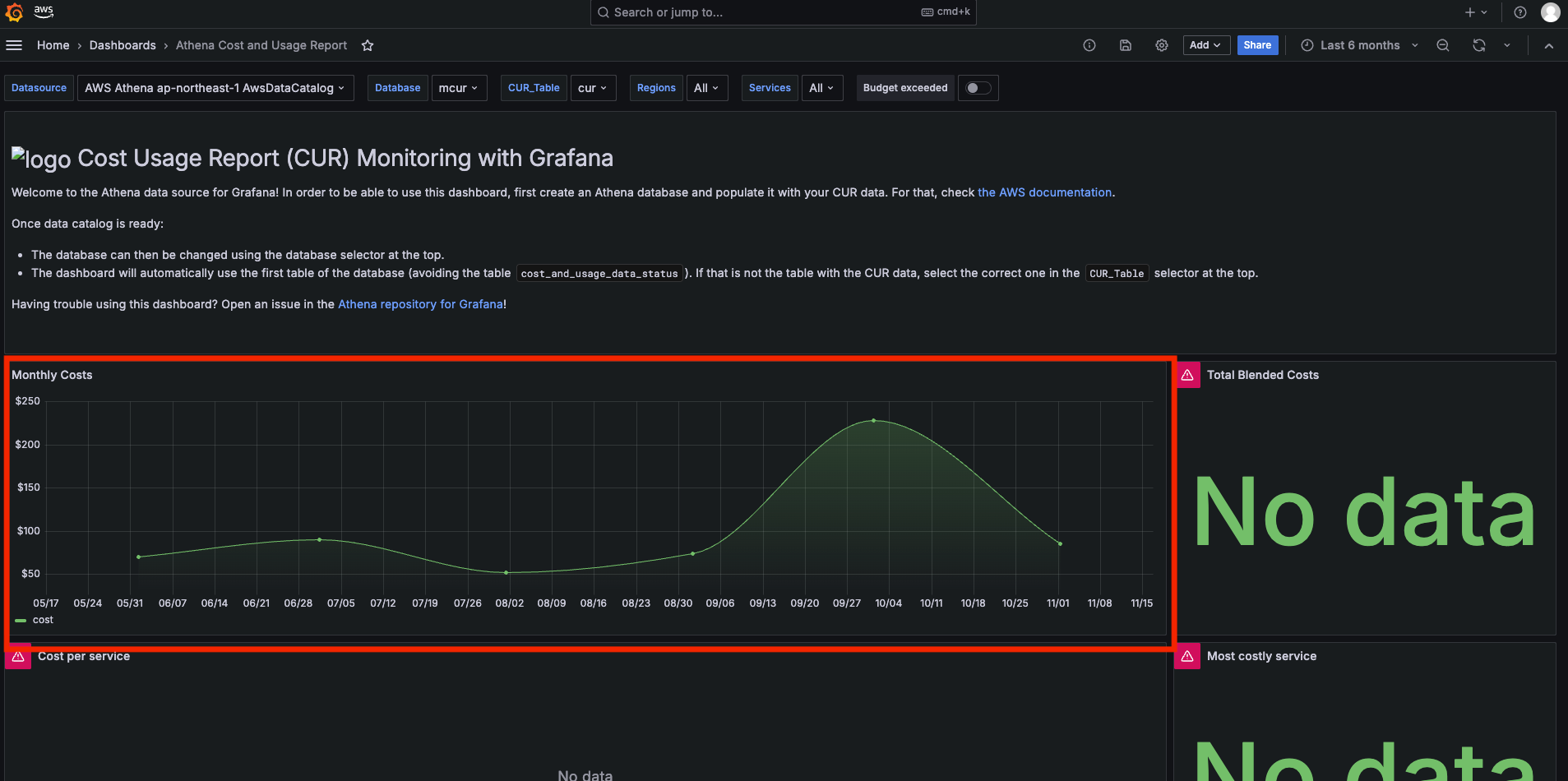

修正後に Apply（適用）すると、今度はデータが表示されました。
ここまでで、メンバーズ版 CUR を利用して Grafana でデータが表示されること、ダッシュボードが作成出来ることを確認してきました。
COAST ダッシュボード作成
最後に、ソリューションとして提供されている COAST ダッシュボードを作成していきます。
COAST では CUR 2.0、FOCUS、レガシー CUR の3種類のデータ形式でそれぞれダッシュボードが提供されていますが、メンバーズ版 CUR はレガシー CUR 形式のため、レガシー CUR 向け（archive にある）ダッシュボードを JSON ファイルから作成していきます。

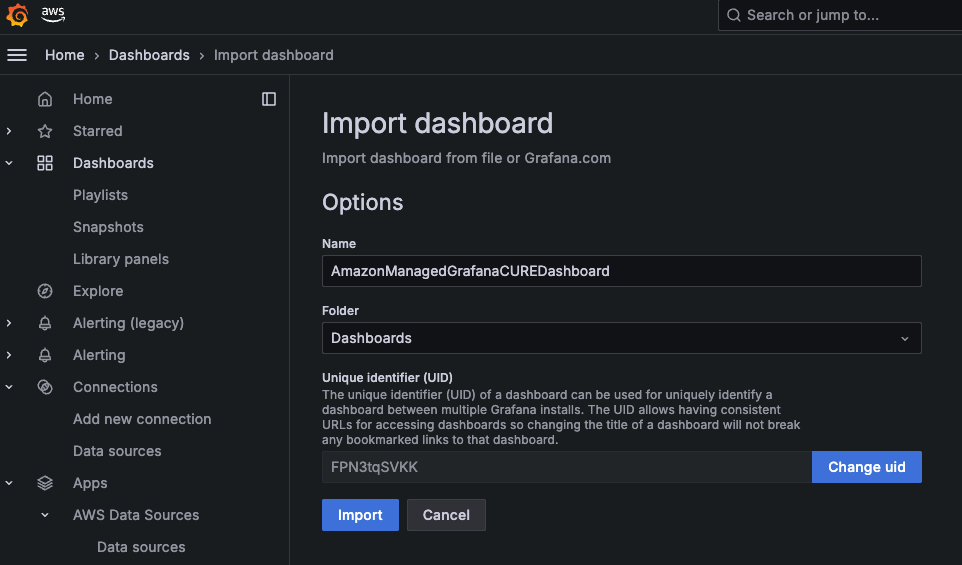

Dashboards > Create Dashboard > Import dashboard
まずは COAST のデフォルトダッシュボード（旧CURE）を作成してみます。

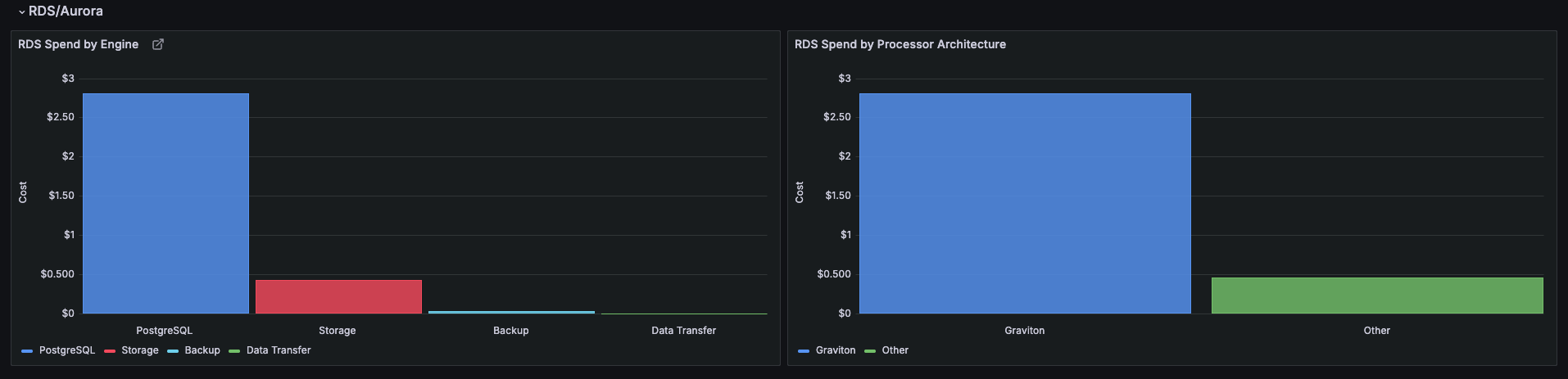

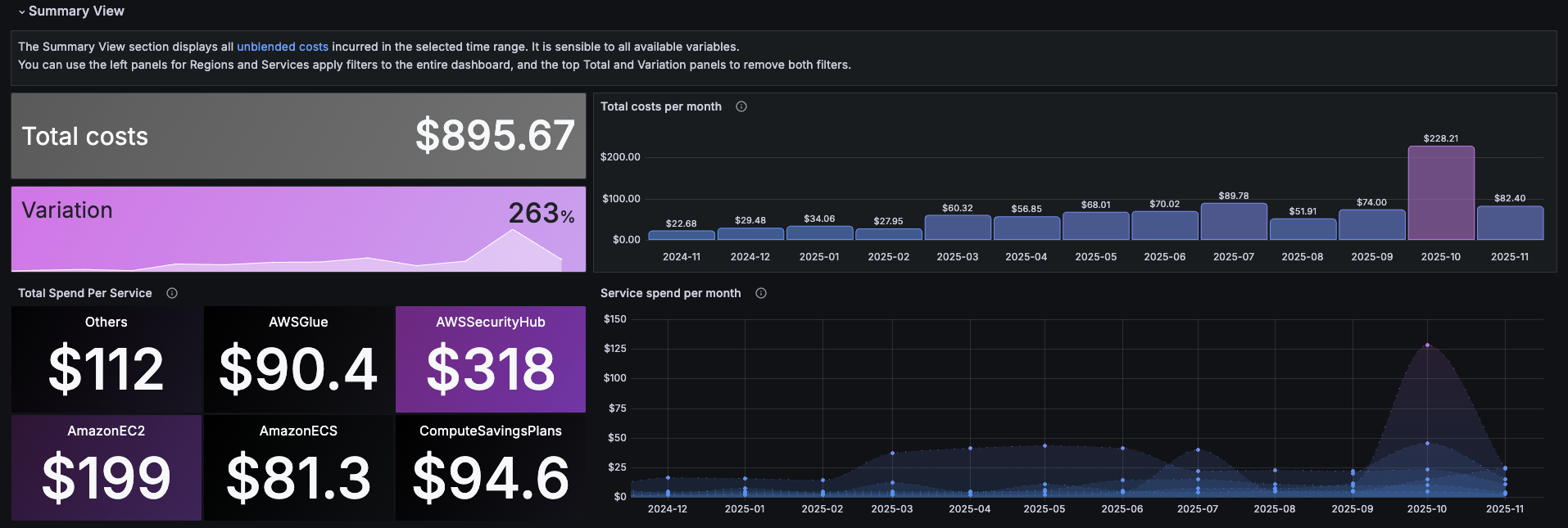

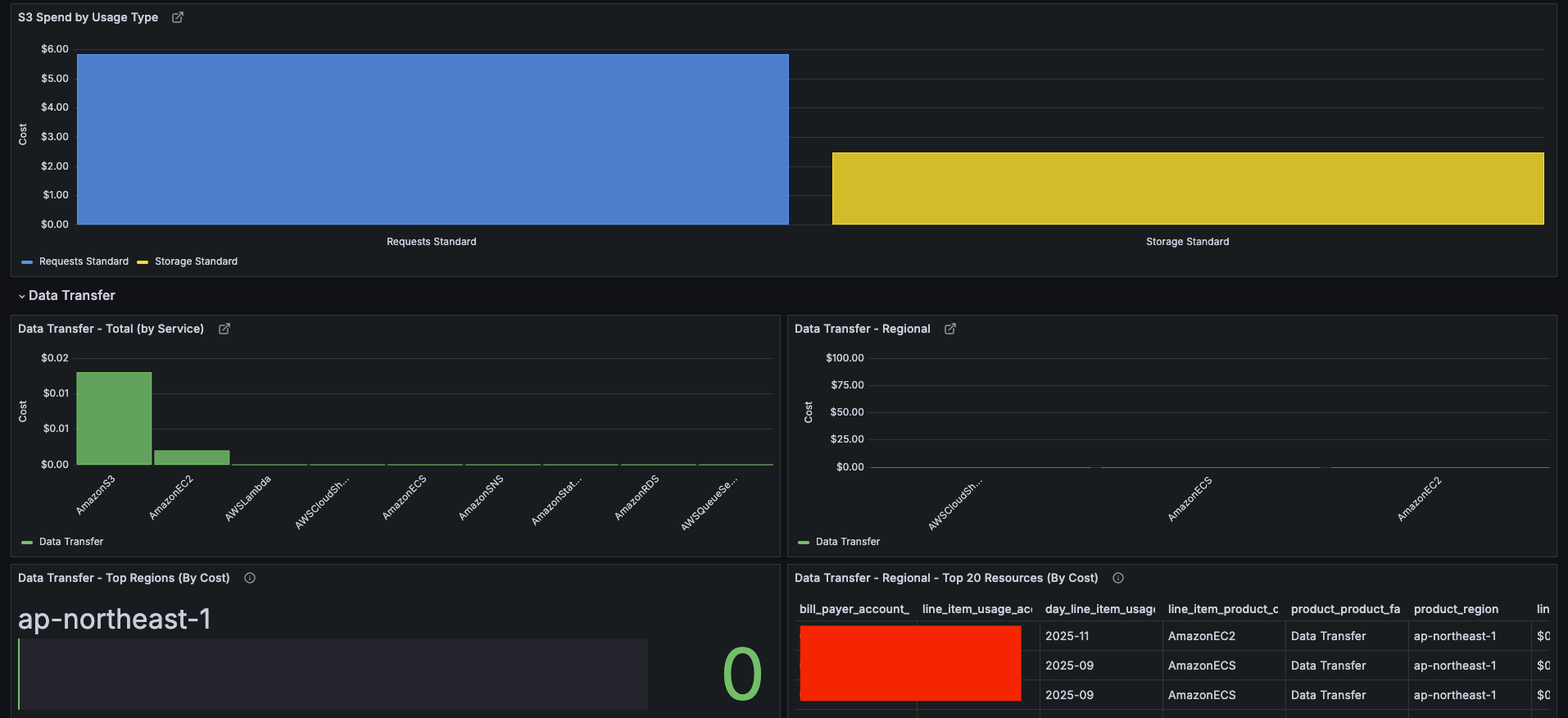

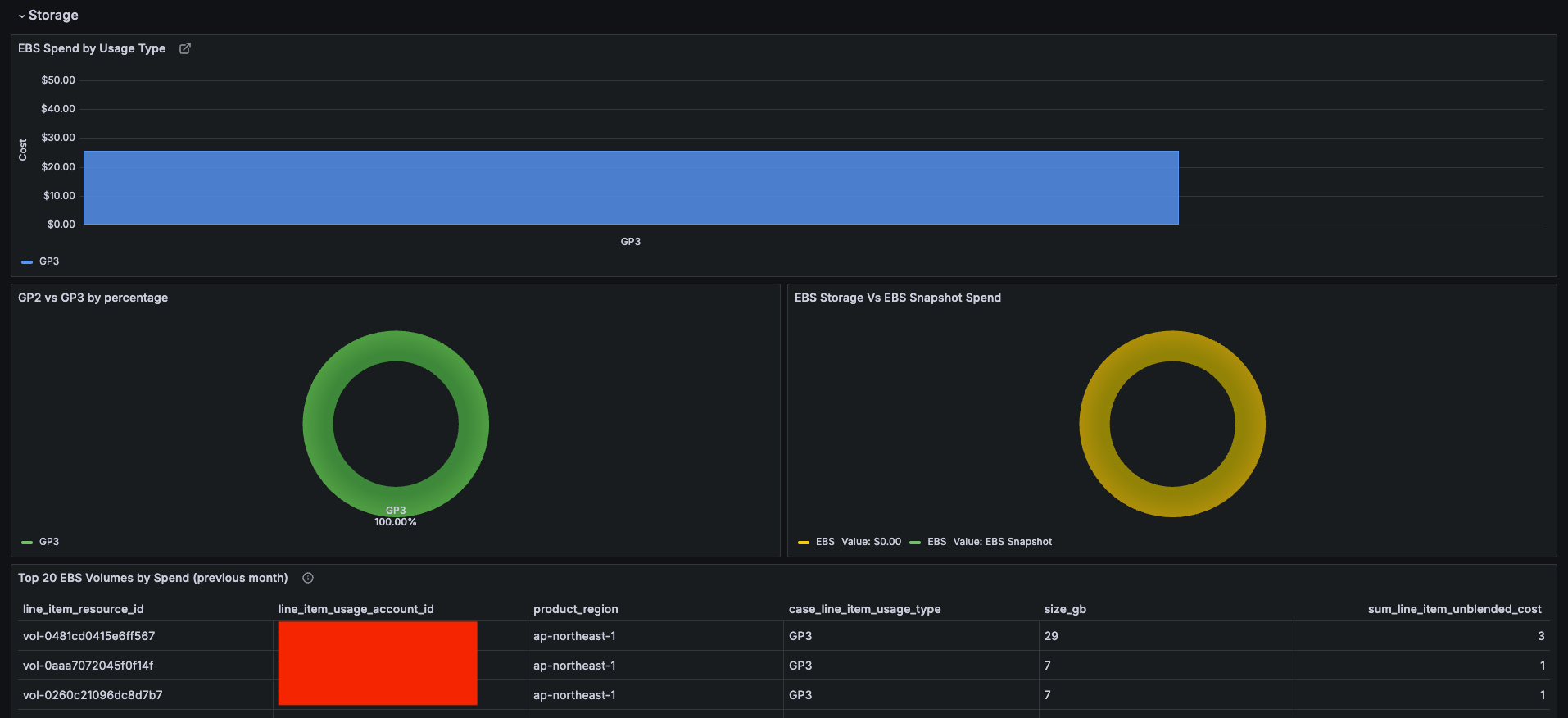

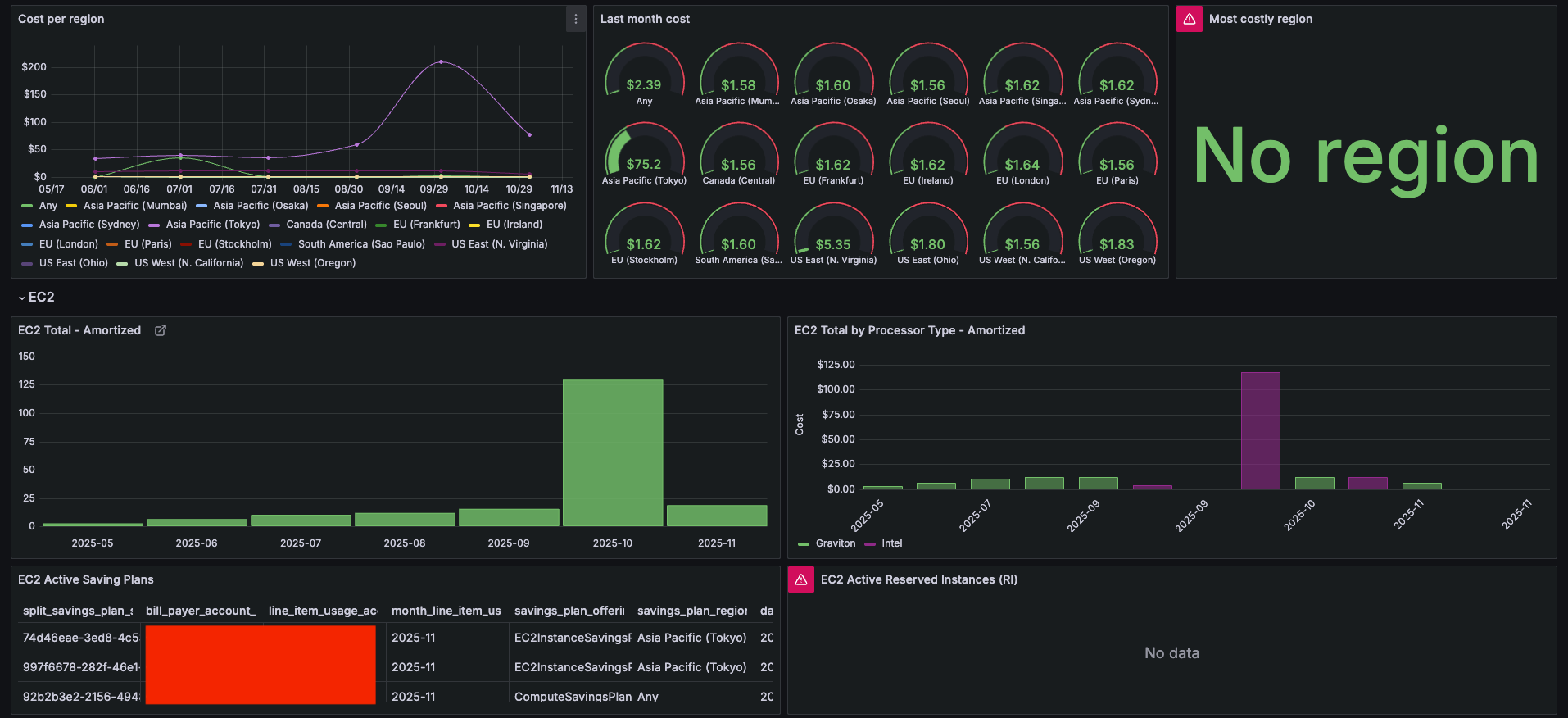

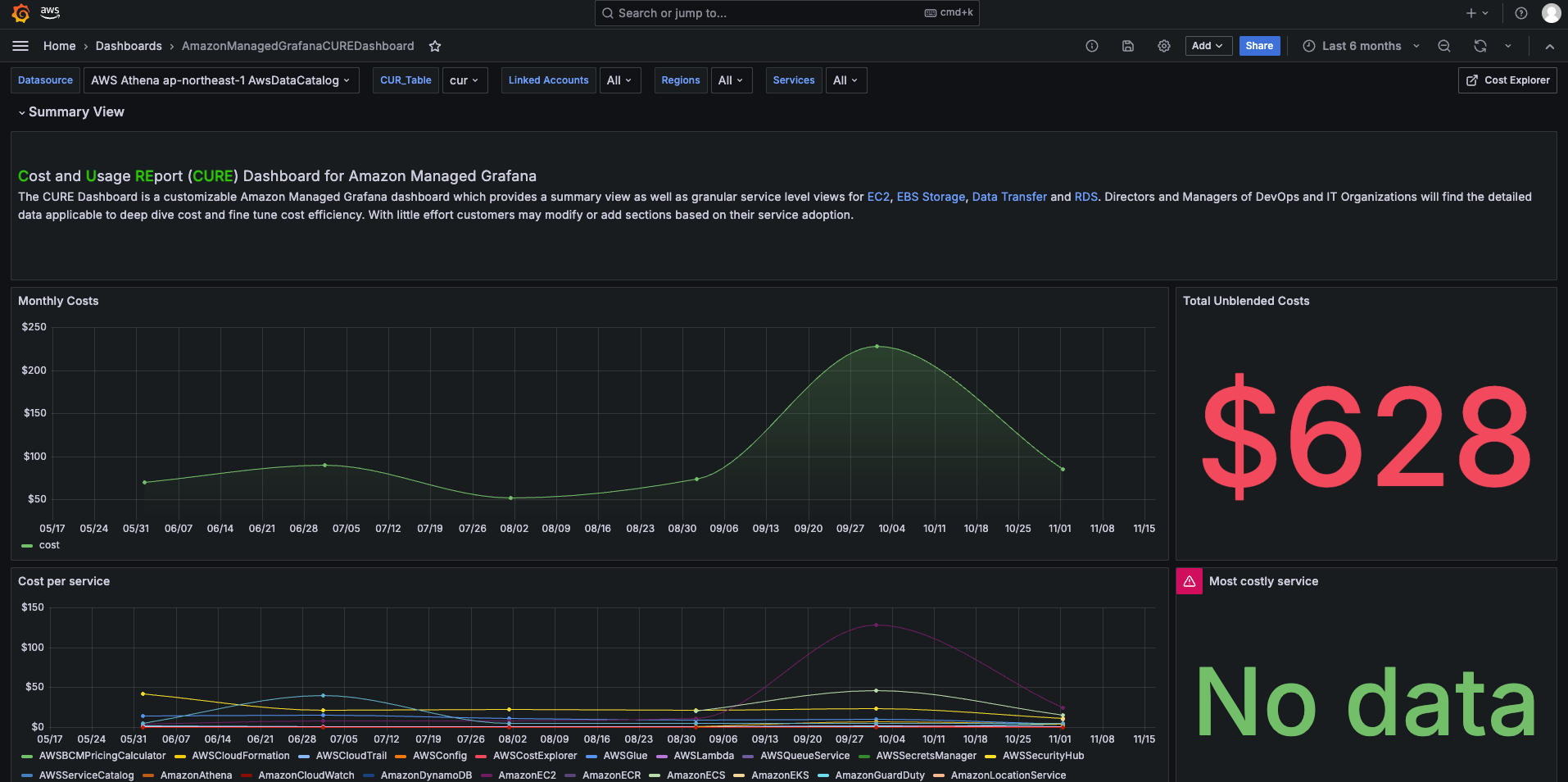

良さそうですね。No data もなく表示されています。
他にもいくつかのダッシュボードが提供されています。
- cost_of_coast
- EC2 Dashboard
- Persona Dashboard :: Engineering Dashboard
- Persona Dashboard :: Executive Dashboard
- Persona Dashboard :: FinOps Dashboard

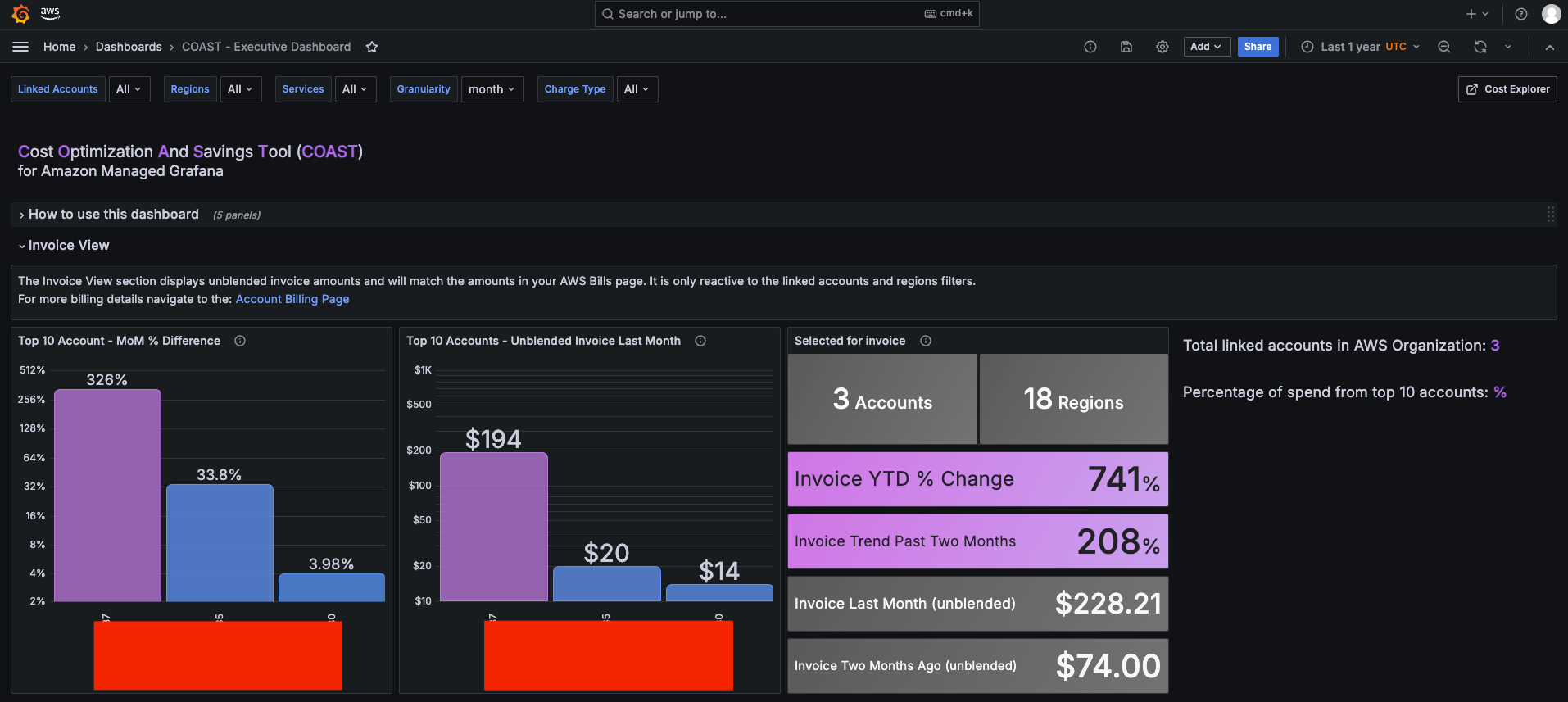

Persona Dashboard :: Executive Dashboard も作成してみます。
こちらも無事に表示されました。
まとめ
今回はメンバーズ CUR と Grafana を利用したダッシュボードを作成しました。デフォルトのウィジェットの中には出力されるデータ仕様上、修正が必要な内容もありましたが、基本的には問題なく利用することが可能でした。またソリューションとして提供されているダッシュボードに関しても作成することが出来ました。
CUR を利用したダッシュボードといえば CID（Cloud Intelligence Dashboard）や CUD（Cost and Usage Dashboard）がありますが、既存の Grafana リソースがある場合や組織にとって馴染みがあるといった場合などでは、Grafana でダッシュボードを作成して可視化することも選択肢の一つとなるかと思います。
