[Amazon Athena] ALTER TABLE ADD PARTITIONコマンドでnon-Hiveなパーティションを追加してみた

2022.06.28

こんにちは、CX事業本部 IoT事業部の若槻です。

今回は、Amazon AthenaALTER TABLE ADD PARTITIONコマンドを使用してnon-Hiveなパーティションを追加してみました。

パーティションのStyleにはHiveとnon-Hiveがある

Amazon Athenaのデータパーティショニングでは、Hiveおよびnon-Hive(非Hive)の2つのStyleが使用できます。

Athena can use Apache Hive style partitions, whose data paths contain key value pairs connected by equal signs (for example, country=us/... or year=2021/month=01/day=26/...). Thus, the paths include both the names of the partition keys and the values that each path represents. To load new Hive partitions into a partitioned table, you can use the MSCK REPAIR TABLE command, which works only with Hive-style partitions.

Athena can also use non-Hive style partitioning schemes. For example, CloudTrail logs and Kinesis Data Firehose delivery streams use separate path components for date parts such as data/2021/01/26/us/6fc7845e.json. For such non-Hive style partitions, you use ALTER TABLE ADD PARTITION to add the partitions manually.

Hive StyleはKey-Valueが=で連結されたyear=2021/month=01/day=26/のような形式を取り、パーティションの作成はMSCK REPAIR TABLEコマンドで行います。

一方で、non-Hive Styleは2021/01/26/のような形式を取り、パーティションの作成はALTER TABLE ADD PARTITIONコマンドで行います。

AWSだとAmazon Kinesis Data Firehoseのデータ出力がこのnon-Hive Styleを取ります。

そこで今回は、S3 Bucketのnon-Hive Styleなパスに対して、ALTER TABLE ADD PARTITIONコマンドを使用してパーティションを追加してみました。

やってみた

環境準備

AWS CDK v2(TypeScript)で次のようなCDKスタックを作成して、必要な環境を準備します。

lib/process-stack.ts

import { Construct } from 'constructs';
import {
  aws_s3,
  aws_athena,
  RemovalPolicy,
  Stack,
  StackProps,
} from 'aws-cdk-lib';
import * as glue from '@aws-cdk/aws-glue-alpha';

export class ProcessStack extends Stack {
  constructor(scope: Construct, id: string, props: StackProps) {
    super(scope, id, props);

    // ソースデータ格納バケット
    const sourceDataBucket = new aws_s3.Bucket(this, 'sourceDataBucket', {
      bucketName: `data-${this.account}`,
      removalPolicy: RemovalPolicy.DESTROY,
    });

    // Athenaクエリ結果格納バケット
    const athenaQueryResultBucket = new aws_s3.Bucket(
      this,
      'athenaQueryResultBucket',
      {
        bucketName: `athena-query-result-${this.account}`,
        removalPolicy: RemovalPolicy.DESTROY,
      },
    );

    // データカタログ
    const dataCatalog = new glue.Database(this, 'dataCatalog', {
      databaseName: 'data_catalog',
    });

    // データカタログテーブル
    new glue.Table(this, 'sourceDataGlueTable', {
      tableName: 'source_data_glue_table',
      database: dataCatalog,
      bucket: sourceDataBucket,
      s3Prefix: 'data/',
      partitionKeys: [
        {
          name: 'dt',
          type: glue.Schema.STRING,
        },
      ],
      dataFormat: glue.DataFormat.JSON,
      columns: [
        {
          name: 'userId',
          type: glue.Schema.STRING,
        },
        {
          name: 'count',
          type: glue.Schema.INTEGER,
        },
      ],
    });

    // Athenaワークグループ
    new aws_athena.CfnWorkGroup(this, 'athenaWorkGroup', {
      name: 'athenaWorkGroup',
      workGroupConfiguration: {
        resultConfiguration: {
          outputLocation: `s3://${athenaQueryResultBucket.bucketName}/result-data`,
        },
      },
    });
  }
}
  • データソースのデータカタログとして、パーティションキーがdt、カラムがuserIdおよびcountのGlueテーブルを作成しています。
  • AWS CDK v2(aws-cdk-lib)にはAWS GlueのL2 ConstructのClassがまだ無いため、alphaモジュール(@aws-cdk/aws-glue-alpha)を導入しています。
  • @aws-cdk/aws-glue-alpha含めCDKモジュールはバージョンをすべて統一するようにします。(しなければインストール時にエラーが発生します)
$ npm ls aws-cdk-lib aws-cdk @aws-cdk/aws-glue-alpha --depth=0
project@0.1.0 /path/to/project
├── @aws-cdk/aws-glue-alpha@2.29.1-alpha.0
├── aws-cdk-lib@2.29.1
└── aws-cdk@2.29.1

上記をCDK Deployしてスタックをデプロイします。

JSON Lines形式のデータを作成します。

$ cat data1
{"userId":"u001","count":3}
{"userId":"u001","count":1}
{"userId":"u002","count":5}
{"userId":"u002","count":8}
{"userId":"u003","count":2}

$ cat data2
{"userId":"u001","count":14}
{"userId":"u002","count":10}
{"userId":"u003","count":12}

$ cat data3
{"userId":"u001","count":4}
{"userId":"u002","count":4}
{"userId":"u003","count":0}

各ファイルをそれぞれS3 Bucketの/2022/06/26/2022/06/27および/2022/06/28のパスにアップロードします。

aws s3 cp data1 s3://${BUCKET_NAME}/data/2022/06/26/data1
aws s3 cp data2 s3://${BUCKET_NAME}/data/2022/06/27/data2
aws s3 cp data3 s3://${BUCKET_NAME}/data/2022/06/28/data3

パーティションを作成してみる

この時点でGlueテーブルにパーティションは作成されていません。

$ aws glue get-partitions \
  --database-name ${GLUE_DATABASE_NAME} \
  --table-name ${DATA_SOURCE_GLUE_TABLE_NAME}
{
    "Partitions": []
}

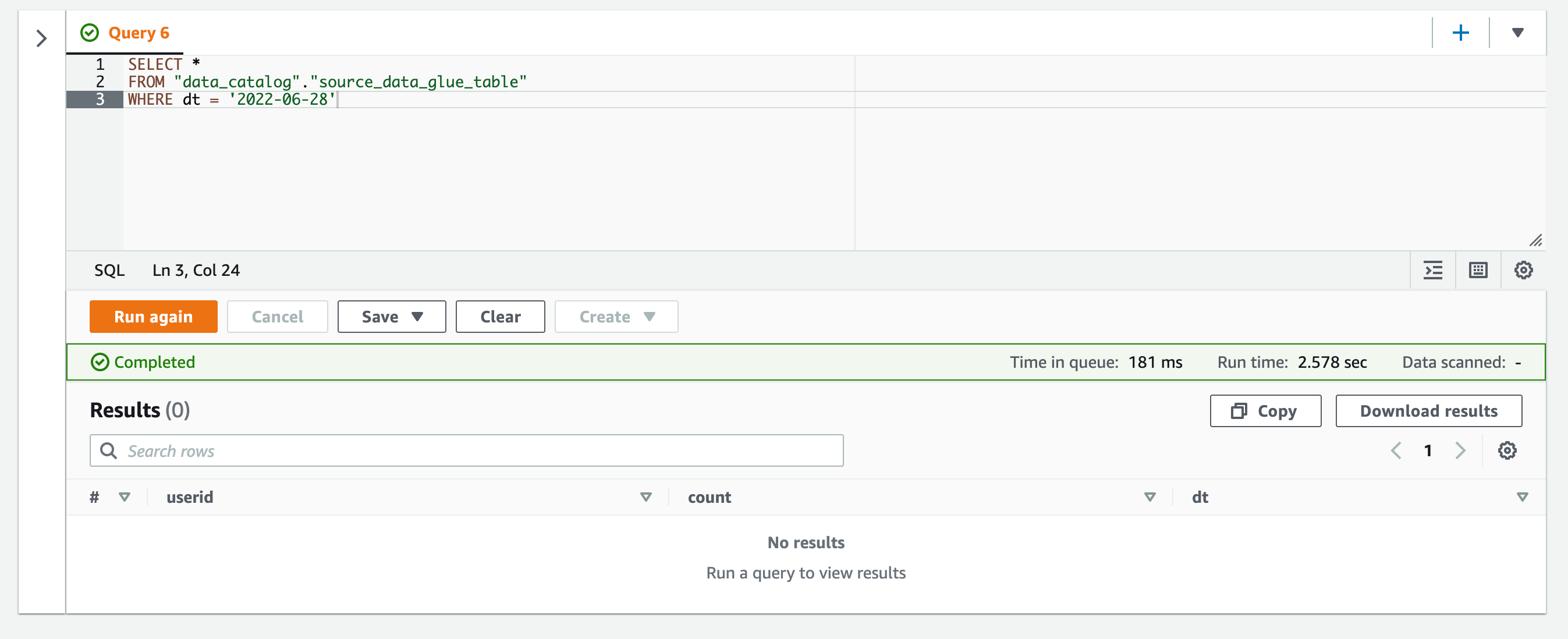

なのでSELECTクエリを実行しても結果は取得できません。

SELECT *
FROM "data_catalog"."source_data_glue_table"
WHERE dt = '2022-06-28'

下記のALTER TABLE ADD PARTITIONクエリを実行します。S3 Bucketのdata/2022/06/28/のパスに対してdt = '2022-06-28'のパーティションを作成するクエリです。

ALTER TABLE data_catalog.source_data_glue_table ADD
  PARTITION (dt = '2022-06-28')
  LOCATION 's3://data-XXXXXXXXXXXX/data/2022/06/28/'

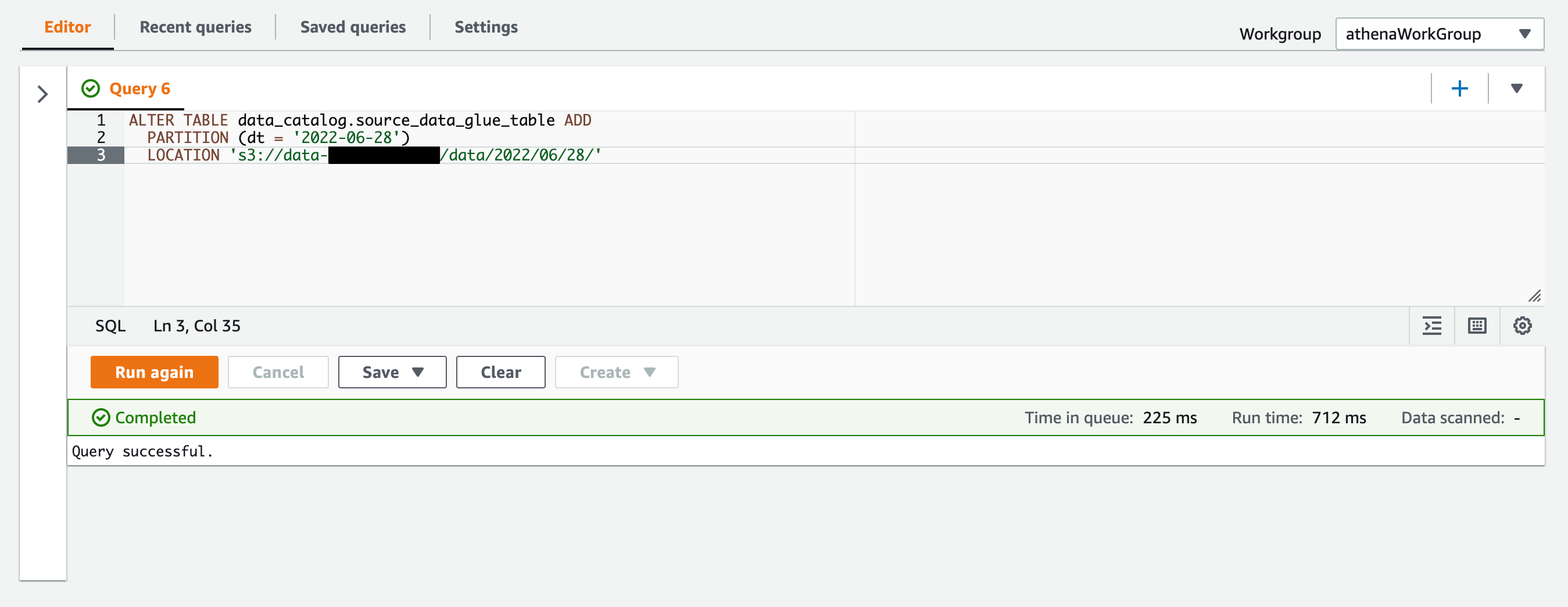

上記クエリを実行します。

するとLocations3://data-XXXXXXXXXXXX/data/2022/06/28/に対するパーティション2022-06-28が作成されたため、CLIでも取得できるようになりました。

$ aws glue get-partitions \
  --database-name ${GLUE_DATABASE_NAME} \
  --table-name ${DATA_SOURCE_GLUE_TABLE_NAME}
{
    "Partitions": [
        {
            "Values": [
                "2022-06-28"
            ],
            "DatabaseName": "data_catalog",
            "TableName": "source_data_glue_table",
            "CreationTime": "2022-06-28T21:11:02+09:00",
            "StorageDescriptor": {
                "Columns": [
                    {
                        "Name": "userid",
                        "Type": "string"
                    },
                    {
                        "Name": "count",
                        "Type": "int"
                    }
                ],
                "Location": "s3://data-XXXXXXXXXXXX/data/2022/06/28/",
                "InputFormat": "org.apache.hadoop.mapred.TextInputFormat",
                "OutputFormat": "org.apache.hadoop.hive.ql.io.HiveIgnoreKeyTextOutputFormat",
                "Compressed": false,
                "NumberOfBuckets": 0,
                "SerdeInfo": {
                    "SerializationLibrary": "org.openx.data.jsonserde.JsonSerDe"
                },
                "SortColumns": [],
                "StoredAsSubDirectories": false
            },
            "CatalogId": "XXXXXXXXXXXX"
        }
    ]
}

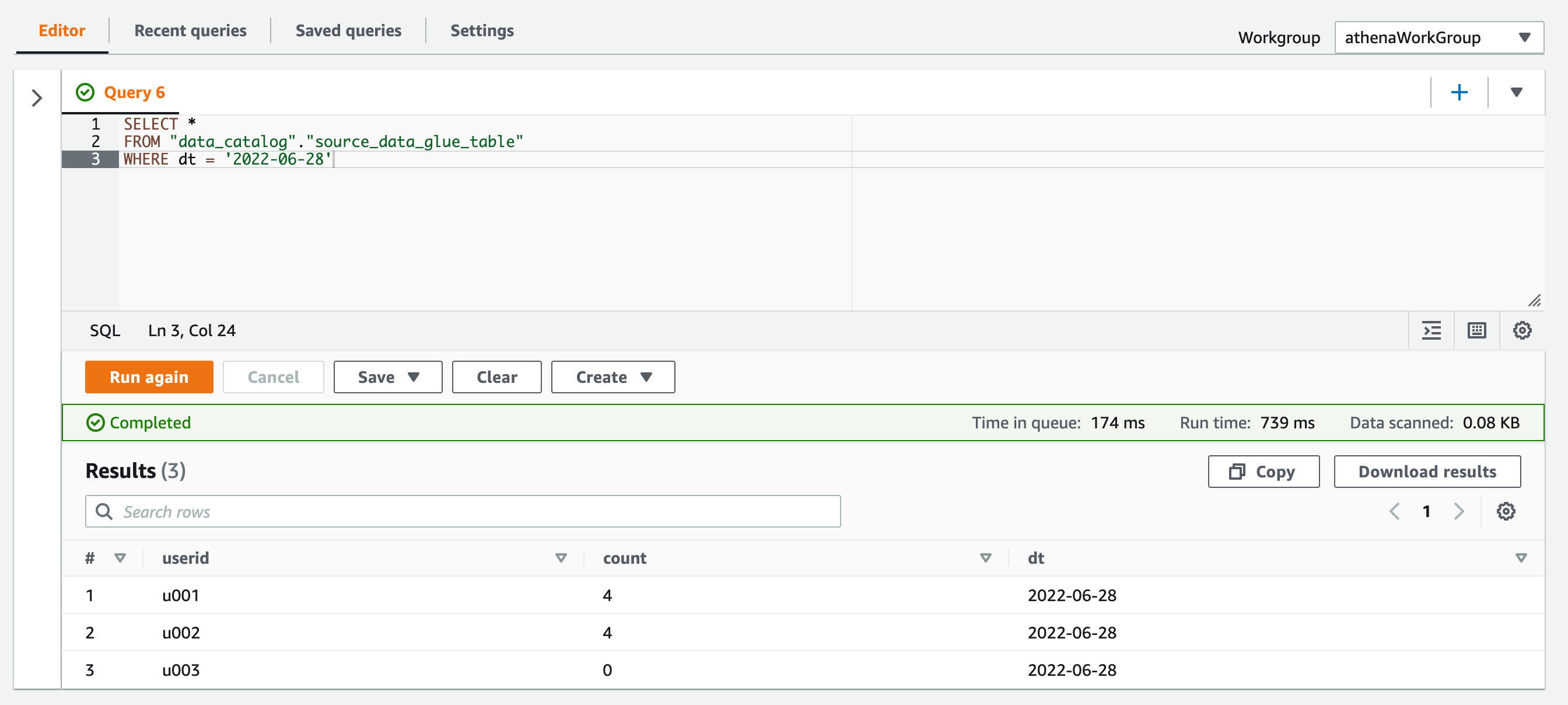

またSELECTクエリで2022-06-28パーティションからデータを取得できるようになりました!

SELECT *
FROM "data_catalog"."source_data_glue_table"
WHERE dt = '2022-06-28'

追加で2022-06-27および2022-06-26のパーティションも作成します。

ALTER TABLE data_catalog.source_data_glue_table ADD
  PARTITION (dt = '2022-06-27')
  LOCATION 's3://data-XXXXXXXXXXXX/data/2022/06/27/'
  PARTITION (dt = '2022-06-26')
  LOCATION 's3://data-XXXXXXXXXXXX/data/2022/06/26/'

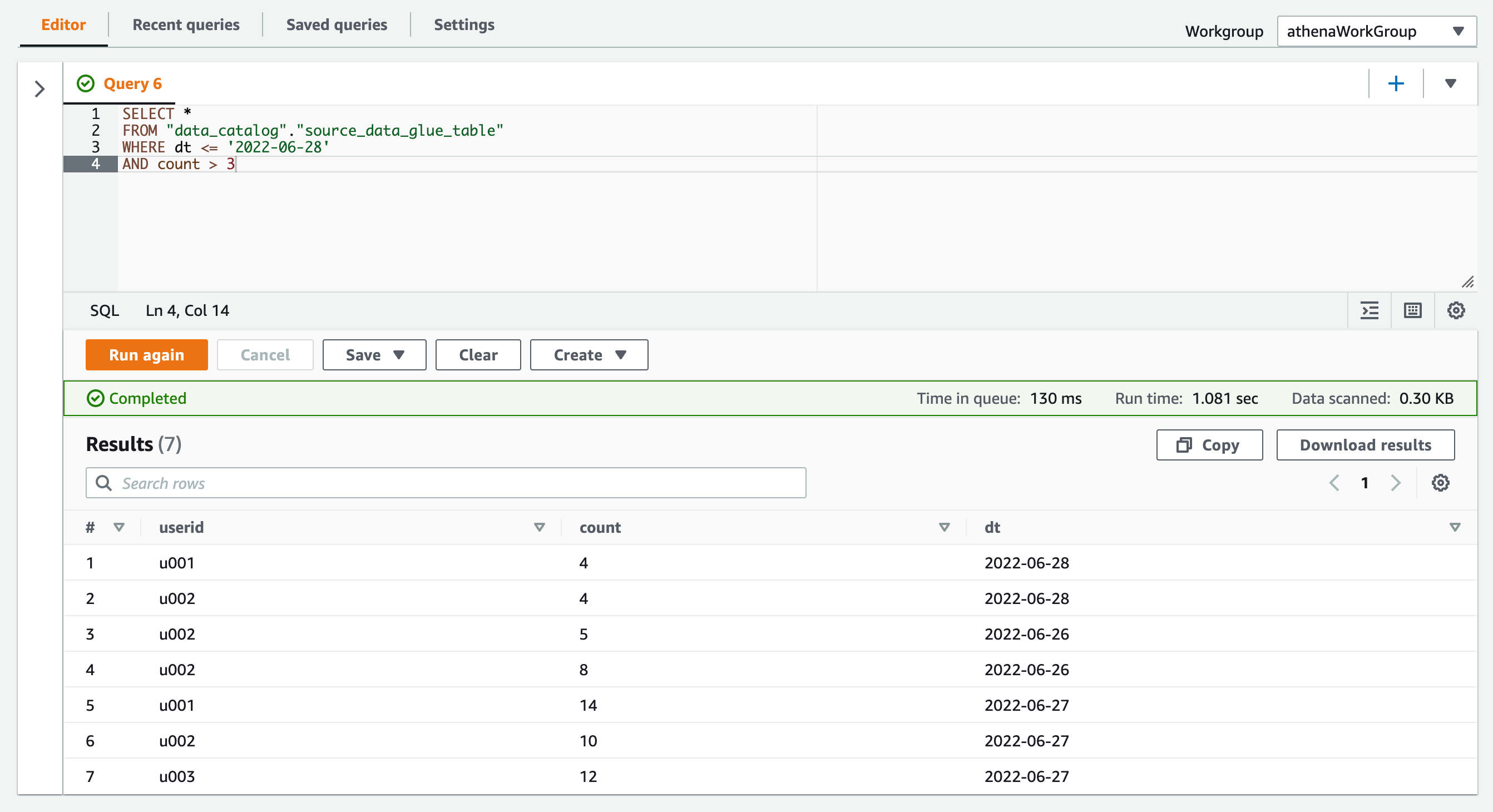

すると他のパーティションへのクエリもできるようになりました!

SELECT *
FROM "data_catalog"."source_data_glue_table"
WHERE dt <= '2022-06-28'
AND count > 3

おわりに

Amazon AthenaでALTER TABLE ADD PARTITIONコマンドでnon-Hiveなパーティション追加をしてみました。

Athenaではパーティションを作成する方法はいくつかあり迷うことがあったので、ALTER TABLE ADD PARTITIONを試すと同時に両者の整理ができて良かったです。
