Transit Gateway Flow LogsもAthenaで分析してみたい
こんにちは、のんピ(@non____97)です。
皆さんはTransit Gateway Flow LogsもAthenaで分析してみたいなと思ったことはありますか? 私はあります。
以下AWS公式ドキュメントにはVPC Flow Logsに対してAthenaで分析をする際のDDLやクエリの例が記載されています。
一方、Transit Gateway Flow Logsはリリースされてから3ヶ月程度しか経っていないこともあり、AWS公式ドキュメントにAthenaで分析をする例は記載されていません。
ないなら自分でやるしかないですね。
やってみたので紹介します。
検証環境
検証環境は以下の通りです。
VPC間をTransit Gatewayで接続しておきます。そしてEC2インスタンス間で適当な通信を行い、出力されたログをAthenaで分析します。
Transit Gateway Flow Logsの設定
それではTransit Gateway Flow Logsの設定をします。
Transit Gateway Flow Logs以外のリソースはAWS CDKでデプロイします。
使用したコードは以下リポジトリに保存しています。
AWS CDKで各リソースデプロイ後、Transit Gateway Flow Logsの設定を行います。
作成したTransit Gatewayを選択して、フローログタブからフローログ作成をクリックします。
フローログの設定を行います。せっかくS3バケットに出力してAthenaで分析をするのでログファイルの形式はParquetで、Hive互換S3プレフィックスを有効化します。また、Transit Gateway Flow LogsはVPC Flow Logsと異なり、長期間のログ分析というよりも、スポットでのトラブルシューティング時に参照するイメージがあるため1時間ごとにパーティションを切るように設定しました。

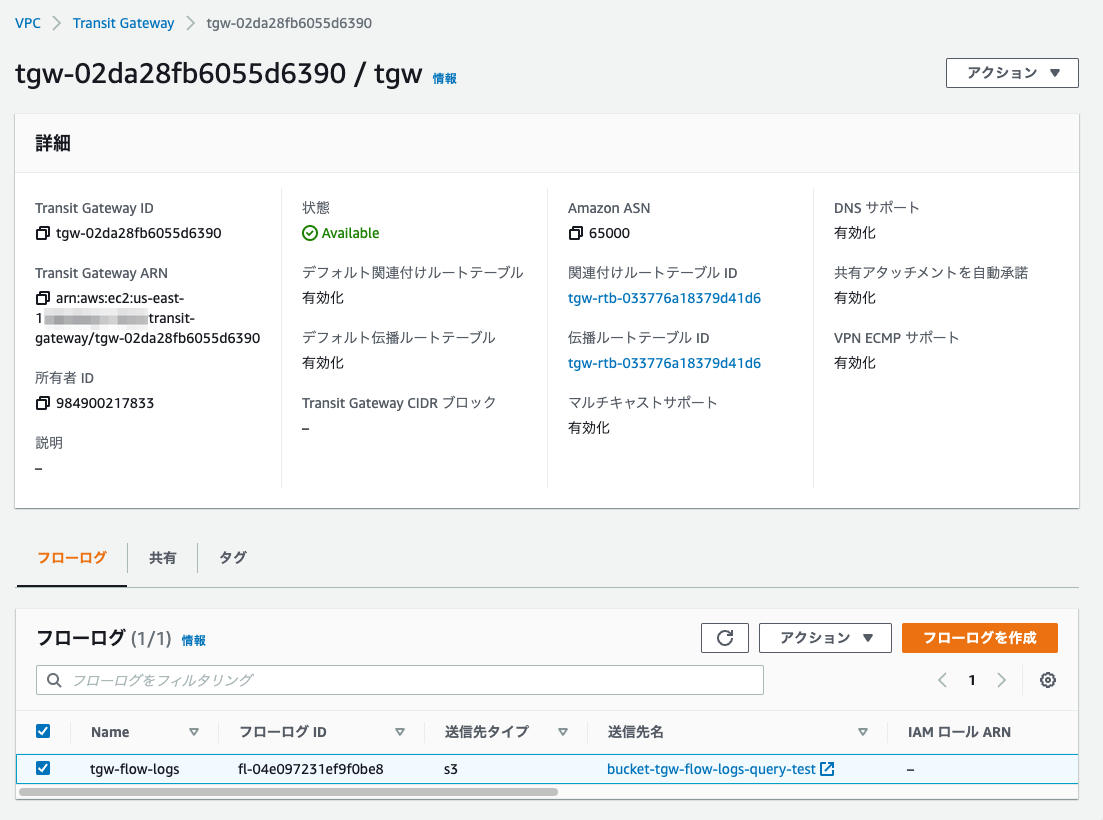

フローログを作成をクリックして、Transit Gateway Flow Logsが設定されたことを確認します。
AWS CLIからもTransit Gateway Flow Logsの設定を確認しておきます。
$ aws ec2 describe-flow-logs
{
"FlowLogs": [
{
"CreationTime": "2022-10-25T23:44:03.755000+00:00",
"DeliverLogsStatus": "SUCCESS",
"FlowLogId": "fl-04e097231ef9f0be8",
"FlowLogStatus": "ACTIVE",
"ResourceId": "tgw-02da28fb6055d6390",
"LogDestinationType": "s3",
"LogDestination": "arn:aws:s3:::bucket-tgw-flow-logs-query-test",
"LogFormat": "${version} ${resource-type} ${account-id} ${tgw-id} ${tgw-attachment-id} ${tgw-src-vpc-account-id} ${tgw-dst-vpc-account-id} ${tgw-src-vpc-id} ${tgw-dst-vpc-id} ${tgw-src-subnet-id} ${tgw-dst-subnet-id} ${tgw-src-eni} ${tgw-dst-eni} ${tgw-src-az-id} ${tgw-dst-az-id} ${tgw-pair-attachment-id} ${srcaddr} ${dstaddr} ${srcport} ${dstport} ${protocol} ${packets} ${bytes} ${start} ${end} ${log-status} ${type} ${packets-lost-no-route} ${packets-lost-blackhole} ${packets-lost-mtu-exceeded} ${packets-lost-ttl-expired} ${tcp-flags} ${region} ${flow-direction} ${pkt-src-aws-service} ${pkt-dst-aws-service}",
"Tags": [
{
"Key": "Name",
"Value": "tgw-flow-logs"
}
],
"MaxAggregationInterval": 60,
"DestinationOptions": {
"FileFormat": "parquet",
"HiveCompatiblePartitions": true,
"PerHourPartition": true
}
}
]
}MaxAggregationIntervalは60で固定なので、Parquetによる圧縮効果はそこまで見込めなさそうです。
なお、Transit Gateway Flow LogsはVPC Flow Logsと異なり、Athena統合用のCloudFormationのテンプレートは提供されていません。
動作確認として、EC2インスタンス間で適当に通信を行い、Transit Gateway Flow LogsによりTransit Gatewayを通る通信がS3バケットに出力されることを確認します。
# ICMP Echo Request
sh-4.2$ ping ec2-18-209-158-146.compute-1.amazonaws.com
.
.
(中略)
.
.
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=950 ttl=254 time=0.507 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=951 ttl=254 time=0.492 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=952 ttl=254 time=0.512 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=953 ttl=254 time=0.486 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=954 ttl=254 time=0.730 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=955 ttl=254 time=0.566 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=956 ttl=254 time=0.477 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=957 ttl=254 time=0.488 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=958 ttl=254 time=0.528 ms
64 bytes from ip-10-0-2-4.ec2.internal (10.0.2.4): icmp_seq=959 ttl=254 time=0.453 ms
^C
--- ec2-18-209-158-146.compute-1.amazonaws.com ping statistics ---
959 packets transmitted, 959 received, 0% packet loss, time 980831ms
rtt min/avg/max/mdev = 0.415/0.498/1.049/0.065 ms
# ポートスキャン
sh-4.2$ sudo nmap -O ec2-18-209-158-146.compute-1.amazonaws.com
Starting Nmap 6.40 ( http://nmap.org ) at 2022-10-26 00:02 UTC
Nmap scan report for ec2-18-209-158-146.compute-1.amazonaws.com (10.0.2.4)
Host is up (0.00060s latency).
rDNS record for 10.0.2.4: ip-10-0-2-4.ec2.internal
Not shown: 998 closed ports
PORT STATE SERVICE
22/tcp open ssh
111/tcp open rpcbind
No exact OS matches for host (If you know what OS is running on it, see http://nmap.org/submit/ ).
TCP/IP fingerprint:
OS:SCAN(V=6.40%E=4%D=10/26%OT=22%CT=1%CU=39173%PV=Y%DS=2%DC=I%G=Y%TM=635879
OS:06%P=x86_64-koji-linux-gnu)SEQ(SP=103%GCD=1%ISR=10E%TI=Z%CI=Z%II=I%TS=A)
OS:OPS(O1=M210CST11NW7%O2=M210CST11NW7%O3=M210CNNT11NW7%O4=M210CST11NW7%O5=
OS:M210CST11NW7%O6=M210CST11)WIN(W1=68DF%W2=68DF%W3=68DF%W4=68DF%W5=68DF%W6
OS:=68DF)ECN(R=Y%DF=Y%T=FF%W=6903%O=M210CNNSNW7%CC=Y%Q=)T1(R=Y%DF=Y%T=FF%S=
OS:O%A=S+%F=AS%RD=0%Q=)T2(R=N)T3(R=N)T4(R=Y%DF=Y%T=FF%W=0%S=A%A=Z%F=R%O=%RD
OS:=0%Q=)T5(R=Y%DF=Y%T=FF%W=0%S=Z%A=S+%F=AR%O=%RD=0%Q=)T6(R=Y%DF=Y%T=FF%W=0
OS:%S=A%A=Z%F=R%O=%RD=0%Q=)T7(R=Y%DF=Y%T=FF%W=0%S=Z%A=S+%F=AR%O=%RD=0%Q=)U1
OS:(R=Y%DF=N%T=FF%IPL=164%UN=0%RIPL=G%RID=G%RIPCK=G%RUCK=G%RUD=G)IE(R=Y%DFI
OS:=N%T=FF%CD=S)
Network Distance: 2 hops
OS detection performed. Please report any incorrect results at http://nmap.org/submit/ .
Nmap done: 1 IP address (1 host up) scanned in 11.87 secondsしばらくした後、s3-treeでS3バケットにログが出力されていることを確認します。
$ s3-tree bucket-tgw-flow-logs-query-test
bucket-tgw-flow-logs-query-test
└── AWSLogs
└── aws-account-id=<AWSアカウントID>
└── aws-service=vpcflowlogs
└── aws-region=us-east-1
└── year=2022
└── month=10
├── day=25
│ └── hour=23
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2345Z_37faec00.log.parquet
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2345Z_6e64a0c3.log.parquet
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2345Z_a68deccf.log.parquet
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2350Z_8ebee505.log.parquet
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2350Z_e1c565ac.log.parquet
│ ├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2355Z_8e5c981d.log.parquet
│ └── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221025T2355Z_b51f8e74.log.parquet
└── day=26
└── hour=00
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0000Z_649dcfcc.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0000Z_65927196.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0000Z_7eb9802d.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0005Z_0f6f731a.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0005Z_4981a057.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0005Z_8d171d66.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0010Z_1cdda543.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0010Z_42fb4134.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0010Z_d5ab0985.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0015Z_084fb0af.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0015Z_da0ea646.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0015Z_e3820ac8.log.parquet
├── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0020Z_63918803.log.parquet
└── <AWSアカウントID>_vpcflowlogs_us-east-1_fl-04e097231ef9f0be8_20221026T0020Z_ce8451ef.log.parquet
10 directories, 21 filesApache Hive形式でparquetのログが出力されていますね。
Athenaのテーブルを定義
それではAthenaでクエリを投げるにあたって、テーブルを定義します。
以下のようなDDLを準備しました。
CREATE EXTERNAL TABLE `transit_gateway_flow_logs_partition_projection`(
`version` int,
`resource_type` string,
`account_id` string,
`tgw_id` string,
`tgw_attachment_id` string,
`tgw_src_vpc_account_id` string,
`tgw_dst_vpc_account_id` string,
`tgw_src_vpc_id` string,
`tgw_dst_vpc_id` string,
`tgw_src_subnet_id` string,
`tgw_dst_subnet_id` string,
`tgw_src_eni` string,
`tgw_dst_eni` string,
`tgw_src_az_id` string,
`tgw_dst_az_id` string,
`tgw_pair_attachment_id` string,
`srcaddr` string,
`dstaddr` string,
`srcport` int,
`dstport` int,
`protocol` bigint,
`packets` bigint,
`bytes` bigint,
`start` bigint,
`end` bigint,
`log_status` string,
`type` string,
`packets_lost_no_route` bigint,
`packets_lost_blackhole` bigint,
`packets_lost_mtu_exceeded` bigint,
`packets_lost_ttl_expired` bigint,
`tcp_flags` int,
`region` string,
`flow_direction` string,
`pkt_src_aws_service` string,
`pkt_dst_aws_service` string
)
PARTITIONED BY (
`aws_account_id` string,
`aws_service` string,
`aws_region` string,
`year` int,
`month` int,
`day` int,
`hour` int
)
ROW FORMAT SERDE
'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS INPUTFORMAT
'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT
'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION
's3://bucket-tgw-flow-logs-query-test/AWSLogs/'
TBLPROPERTIES (
'projection.enabled'='true',
'has_encrypted_data'='true',
'classification'='parquet',
'projection.aws_account_id.type'='enum',
'projection.aws_account_id.values'='<AWSアカウントID>',
'projection.aws_region.type'='enum',
'projection.aws_region.values'='us-east-1,ap-northeast-1',
'projection.aws_service.type'='enum',
'projection.aws_service.values'='vpcflowlogs',
'projection.year.type'='integer',
'projection.year.digits'='4',
'projection.year.interval'='1',
'projection.year.range'='2021,2023',
'projection.month.type'='integer',
'projection.month.digits'='2',
'projection.month.interval'='1',
'projection.month.range'='1,12',
'projection.day.type'='integer',
'projection.day.digits'='2',
'projection.day.interval'='1',
'projection.day.range'='1,31',
'projection.hour.type'='integer',
'projection.hour.digits'='2',
'projection.hour.interval'='1',
'projection.hour.range'='0,23',
'storage.location.template'='s3://bucket-tgw-flow-logs-query-test/AWSLogs/aws-account-id=${aws_account_id}/aws-service=${aws_service}/aws-region=${aws_region}/year=${year}/month=${month}/day=${day}/hour=${hour}'
)パーティションはPartition Projectionで定義しています。
「Partition Projectionとは？」という方は以下記事をご覧ください。
パーティションは年月日だけではなく、リージョンやAWSアカウントなど変数として指定できる箇所全て切っています。aws_serviceはパーティション切らなくてもよかったような気がしますが、勢いで切りました。
こちらのDDLをAthenaで実行します。すると、テーブル一覧に定義したテーブルが表示されるようになります。
Glueのテーブルを確認すると同様のテーブルが追加されていました。
Athenaでクエリを実行
それでは、Athenaでクエリを実行を実行してみます。
まず、2022/10/25に記録されたログを10件確認してみます。
SELECT *
FROM
transit_gateway_flow_logs_partition_projection
WHERE
aws_account_id='<AWSアカウントID>' and
aws_service='vpcflowlogs' and
aws_region='us-east-1' and
year=2022 and
month=10 and
day=25
LIMIT 10実行結果は以下の通りです。
# version resource_type account_id tgw_id tgw_attachment_id tgw_src_vpc_account_id tgw_dst_vpc_account_id tgw_src_vpc_id tgw_dst_vpc_id tgw_src_subnet_id tgw_dst_subnet_id tgw_src_eni tgw_dst_eni tgw_src_az_id tgw_dst_az_id tgw_pair_attachment_id srcaddr dstaddr srcport dstport protocol packets bytes start end log_status type packets_lost_no_route packets_lost_blackhole packets_lost_mtu_exceeded packets_lost_ttl_expired tcp_flags region flow_direction pkt_src_aws_service pkt_dst_aws_service aws_account_id aws_service aws_region year month day hour
1 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.2.4 10.0.1.9 0 0 1 59 4956 1666741980 1666742039 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
2 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.2.4 10.0.1.9 0 0 1 59 4956 1666741980 1666742039 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
3 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.1.9 10.0.2.4 0 0 1 59 4956 1666741980 1666742039 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
4 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 0 0 1 59 4956 1666742040 1666742099 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
5 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.2.4 10.0.1.9 0 0 1 59 4956 1666742040 1666742099 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
6 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.2.4 10.0.1.9 0 0 1 58 4872 1666741500 1666741559 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
7 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.2.4 10.0.1.9 0 0 1 59 4956 1666741560 1666741619 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
8 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 0 0 1 58 4872 1666741620 1666741679 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
9 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.1.9 10.0.2.4 0 0 1 58 4872 1666741500 1666741559 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
10 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-045298e6cd2d652a2 vpc-087d43220f581376d subnet-0691b0b8f47b7c4c4 subnet-0ee99191181dbde82 eni-08e0123c60b43d0a2 eni-067361ddd20f34899 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.2.4 10.0.1.9 0 0 1 58 4872 1666741620 1666741679 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
Partition Projectionを有効化しているのでMSCK REPAIR TABLEを実行してロードしなくても正しく取得できていますね。
続いて、2022/10に記録された宛先ポートが22番のログを10件出力します。
SELECT *
FROM
transit_gateway_flow_logs_partition_projection
WHERE
year=2022 and
month=10 and
dstport=22
LIMIT 10実行結果は以下の通りです。
# version resource_type account_id tgw_id tgw_attachment_id tgw_src_vpc_account_id tgw_dst_vpc_account_id tgw_src_vpc_id tgw_dst_vpc_id tgw_src_subnet_id tgw_dst_subnet_id tgw_src_eni tgw_dst_eni tgw_src_az_id tgw_dst_az_id tgw_pair_attachment_id srcaddr dstaddr srcport dstport protocol packets bytes start end log_status type packets_lost_no_route packets_lost_blackhole packets_lost_mtu_exceeded packets_lost_ttl_expired tcp_flags region flow_direction pkt_src_aws_service pkt_dst_aws_service aws_account_id aws_service aws_region year month day hour
1 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.1.9 10.0.2.4 35392 22 6 3 164 1666742370 1666742370 OK IPv4 0 0 0 0 22 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
2 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 35392 22 6 3 164 1666742370 1666742370 OK IPv4 0 0 0 0 22 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 25 23
3 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.1.9 10.0.2.4 41653 22 17 1 28 1666742584 1666742636 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
4 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-02c9dd0bab96a55b6 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-0a1f82bc5c0513a12 10.0.1.9 10.0.2.4 41654 22 17 1 28 1666742584 1666742636 OK IPv4 0 0 0 0 0 us-east-1 ingress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
5 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 41653 22 17 1 28 1666742584 1666742630 OK IPv4 0 0 0 0 0 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
6 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 60833 22 6 10 480 1666742523 1666742534 OK IPv4 0 0 0 0 6 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
7 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 60830 22 6 10 500 1666742523 1666742534 OK IPv4 0 0 0 0 6 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
8 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 59389 22 6 2 84 1666742523 1666742534 OK IPv4 0 0 0 0 6 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
9 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 60828 22 6 10 500 1666742523 1666742534 OK IPv4 0 0 0 0 6 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
10 6 TransitGateway <AWSアカウントID> tgw-02da28fb6055d6390 tgw-attach-0a1f82bc5c0513a12 <AWSアカウントID> <AWSアカウントID> vpc-087d43220f581376d vpc-045298e6cd2d652a2 subnet-0ee99191181dbde82 subnet-0691b0b8f47b7c4c4 eni-067361ddd20f34899 eni-08e0123c60b43d0a2 use1-az6 use1-az6 tgw-attach-02c9dd0bab96a55b6 10.0.1.9 10.0.2.4 60829 22 6 10 500 1666742523 1666742534 OK IPv4 0 0 0 0 6 us-east-1 egress - - <AWSアカウントID> vpcflowlogs us-east-1 2022 10 26 0
自分だけの最強のDDLを作ろう
Transit Gateway Flow LogsをAthenaで分析してみました。
今回は1時間ごとにパーティションを切りましたが、より広いレンジで分析したい場合は24時間ごとでパーティションを切っても良いと思います。
ぜひ自分だけの最強のDDLを作成して、Athenaで分析してみてください。
なお、Transit Gateway Flow LogsをApache Hive形式で出力にしているため、Partition Projectionのdate型と相性が悪いです。無理矢理定義しようとチャレンジしてみましたがAthenaの裏で動いているJavaのエラーが出力されてしましました。
その時のDDLやクエリ、エラー分は以下の通りです。
- DDL
CREATE EXTERNAL TABLE `transit_gateway_flow_logs_partition_projection_date`(
`version` int,
`resource_type` string,
`account_id` string,
`tgw_id` string,
`tgw_attachment_id` string,
`tgw_src_vpc_account_id` string,
`tgw_dst_vpc_account_id` string,
`tgw_src_vpc_id` string,
`tgw_dst_vpc_id` string,
`tgw_src_subnet_id` string,
`tgw_dst_subnet_id` string,
`tgw_src_eni` string,
`tgw_dst_eni` string,
`tgw_src_az_id` string,
`tgw_dst_az_id` string,
`tgw_pair_attachment_id` string,
`srcaddr` string,
`dstaddr` string,
`srcport` int,
`dstport` int,
`protocol` bigint,
`packets` bigint,
`bytes` bigint,
`start` bigint,
`end` bigint,
`log_status` string,
`type` string,
`packets_lost_no_route` bigint,
`packets_lost_blackhole` bigint,
`packets_lost_mtu_exceeded` bigint,
`packets_lost_ttl_expired` bigint,
`tcp_flags` int,
`region` string,
`flow_direction` string,
`pkt_src_aws_service` string,
`pkt_dst_aws_service` string
)
PARTITIONED BY (
`aws_account_id` string,
`aws_service` string,
`aws_region` string,
`year` int,
`month` int,
`day` int,
`hour` int
)
ROW FORMAT SERDE
'org.apache.hadoop.hive.ql.io.parquet.serde.ParquetHiveSerDe'
STORED AS INPUTFORMAT
'org.apache.hadoop.hive.ql.io.parquet.MapredParquetInputFormat'
OUTPUTFORMAT
'org.apache.hadoop.hive.ql.io.parquet.MapredParquetOutputFormat'
LOCATION
's3://bucket-tgw-flow-logs-query-test/AWSLogs/'
TBLPROPERTIES (
'projection.enabled'='true',
'has_encrypted_data'='true',
'classification'='parquet',
'projection.hour.type'='date',
'projection.hour.range'='NOW-1YEARS,NOW',
'projection.hour.format'='HH',
'projection.hour.interval'='1',
'projection.hour.interval.unit'='HOURS',
'projection.day.type'='date',
'projection.day.range'='NOW-1YEARS,NOW',
'projection.day.format'='dd',
'projection.day.interval'='1',
'projection.day.interval.unit'='DAYS',
'projection.month.type'='date',
'projection.month.range'='NOW-1YEARS,NOW',
'projection.month.format'='MM',
'projection.month.interval'='1',
'projection.month.interval.unit'='MONTHS',
'projection.year.type'='date',
'projection.year.range'='NOW-1YEARS,NOW',
'projection.year.format'='yyyy',
'projection.year.interval'='1',
'projection.year.interval.unit'='YEARS',
'projection.aws_service.type'='enum',
'projection.aws_service.values'='vpcflowlogs',
'projection.aws_region.type'='enum',
'projection.aws_region.values'='us-east-1,ap-northeast-1',
'projection.aws_account_id.type'='enum',
'projection.aws_account_id.values'='<AWSアカウントID>',
'storage.location.template'='s3://bucket-tgw-flow-logs-query-test/AWSLogs/aws-account-id=${aws_account_id}/aws-service=${aws_service}/aws-region=${aws_region}/year=${year}/month=${month}/day=${day}/hour=${hour}'
)- クエリ
SELECT
count(*)
FROM
transit_gateway_flow_logs_partition_projection_date
WHERE
year=2022 and
dstport=22- ログ
GENERIC_INTERNAL_ERROR: Text '10' could not be parsed: Unable to obtain Year from TemporalAccessor: {MonthOfYear=10},ISO of type java.time.format.Parsedこの記事が誰かの助けになれば幸いです。
以上、AWS事業本部 コンサルティング部の のんピ(@non____97)でした!
0
