AWS 初心者向けハンズオン「Amazon VPC間およびAmazon VPCとオンプレミスのプライベートネットワーク接続」をやってみた

ネットワークの基礎知識を学ぶため、AWS Hands-on for Beginners の

「Amazon VPC間およびAmazon VPCとオンプレミスのプライベートネットワーク接続」

をやってみました。

こちらは動画セミナーであり、以下の公式サイトから受講可能です。
https://pages.awscloud.com/JAPAN-event-OE-Hands-on-for-Beginners-Network2-2022-reg-event.html

ハンズオンで作るもの

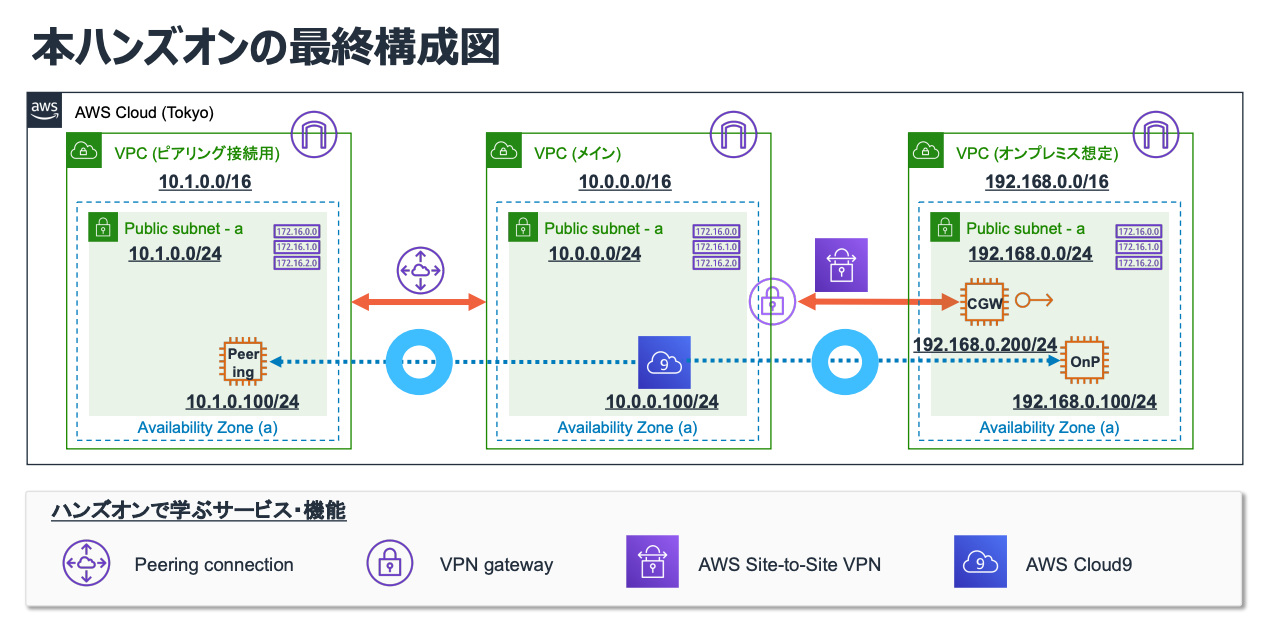

本セミナーでは、最終的に以下の構成を作成しますが、

セミナーのスライド資料より引用


今回のブログでは、以下の構成までを作成し、次回ブログで上記最終構成図まで作成していきます。

セミナーのスライド資料より引用

メイン VPC の作成

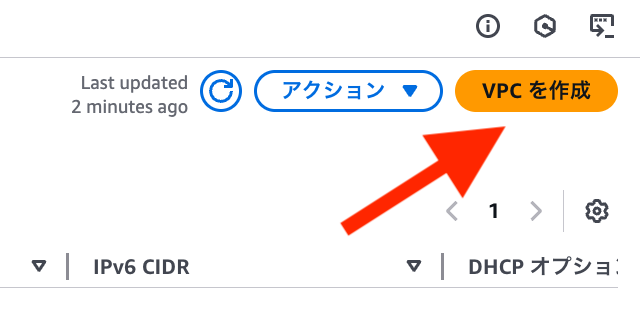

VPC コンソールから「VPC を作成」を選択

以下のように指定し、メイン VPC を作成します。

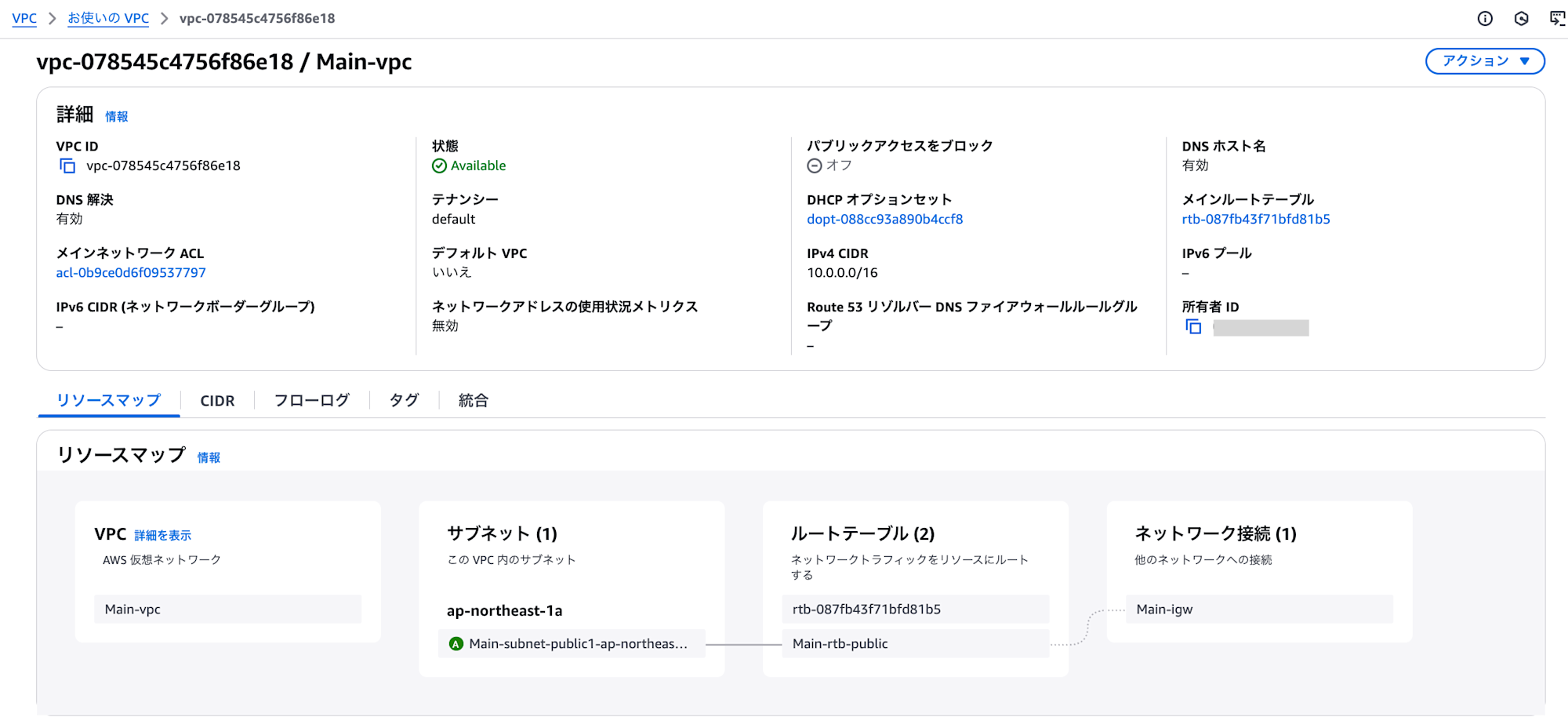

パブリックサブネットを 1 つ持つメイン VPC (Main-vpc)を作成できました。

ピアリング VPC の作成

ピアリング先の VPC を作成します。
先ほどと同様に VPC コンソールから「VPC を作成」を選択し、以下のように指定し、VPC を作成します。

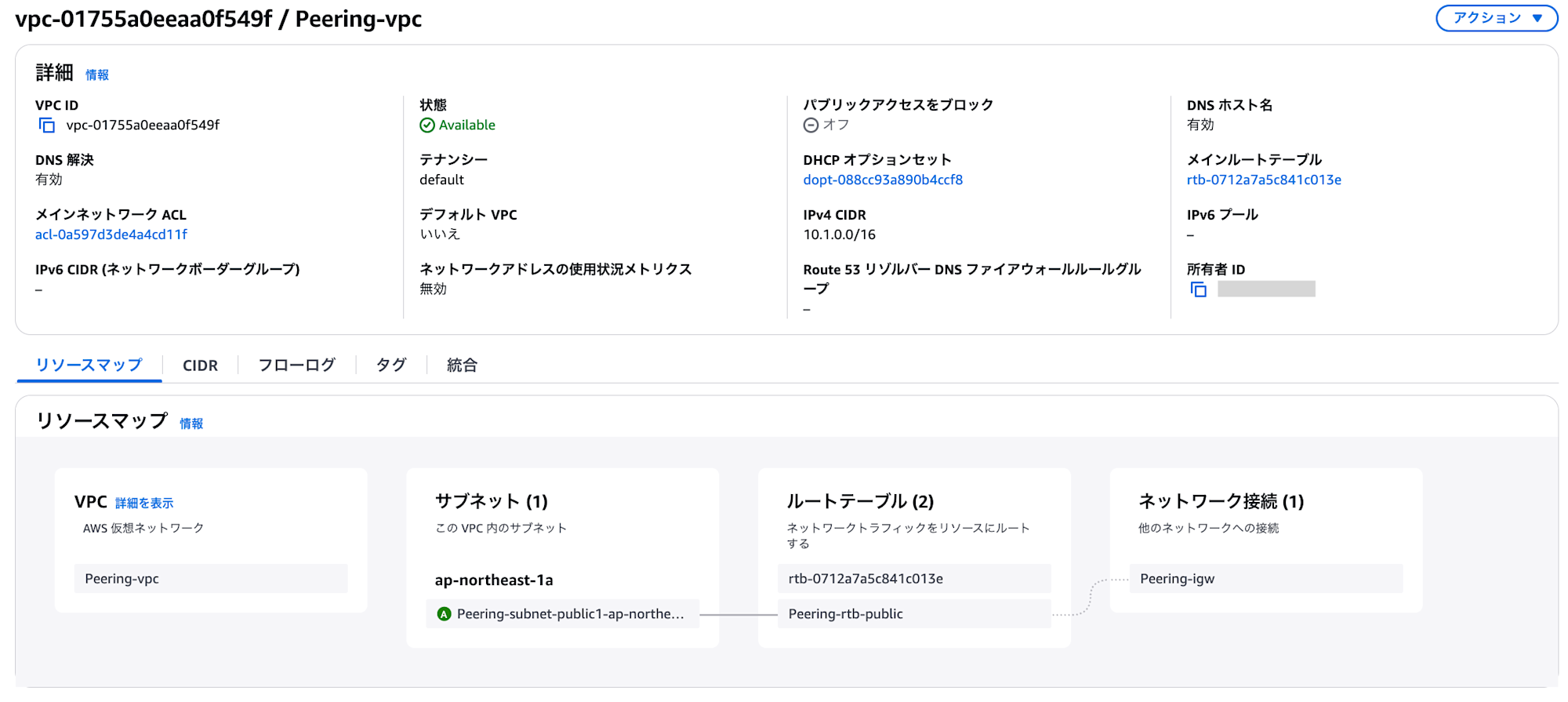

以下のようにパブリックサブネットを 1 つ持つピアリング先の VPC (Peering-vpc) を作成できました。

現在の状態

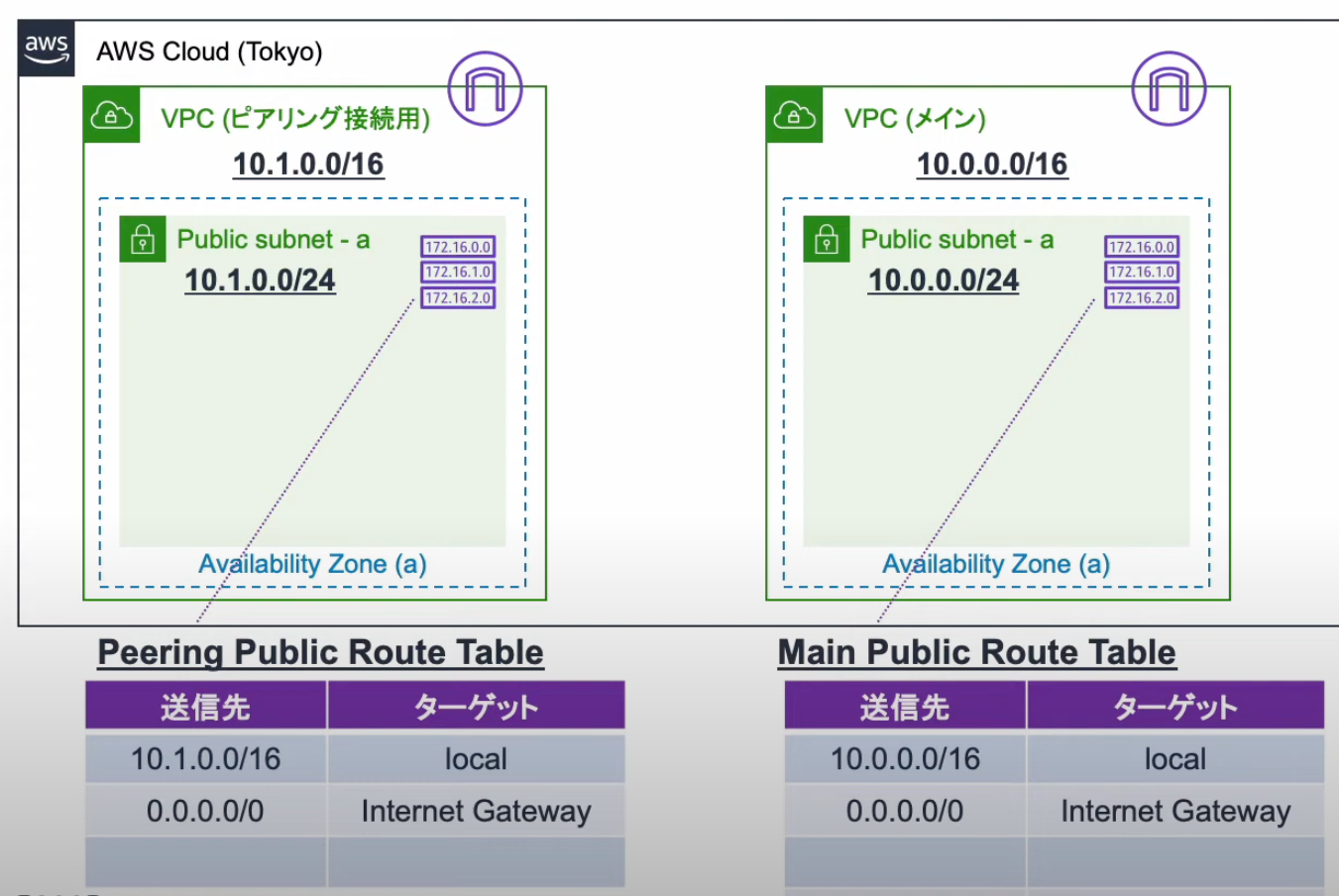

現在は、VPC を 2 つ作成したため以下の構成となっています。次項からこの 2 つの VPC を繋げるためのピアリング接続の設定をしていきます。

セミナー資料より画像引用

ピアリング接続の作成&承諾

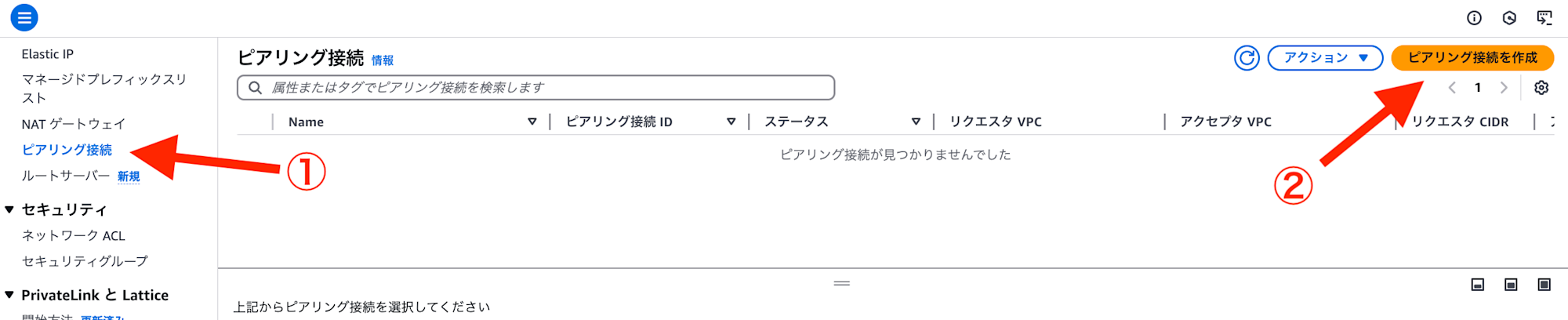

VPC コンソール左側のナビゲーションペインから「ピアリング接続」を選び、「ピアリング接続を作成」します。



以下のように指定し、ピアリング接続を作成します。

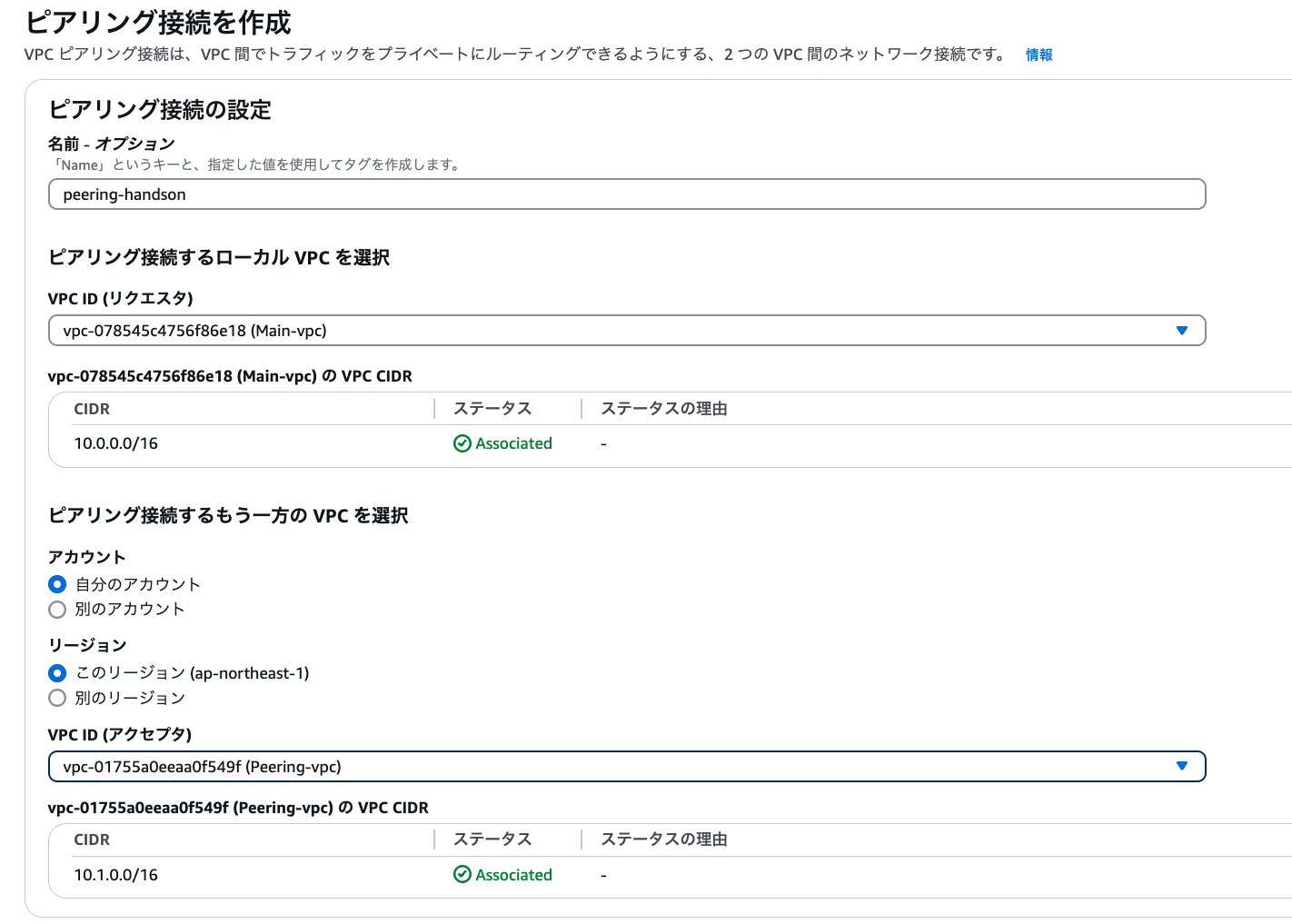

ピアリング接続作成時のコンソール画面

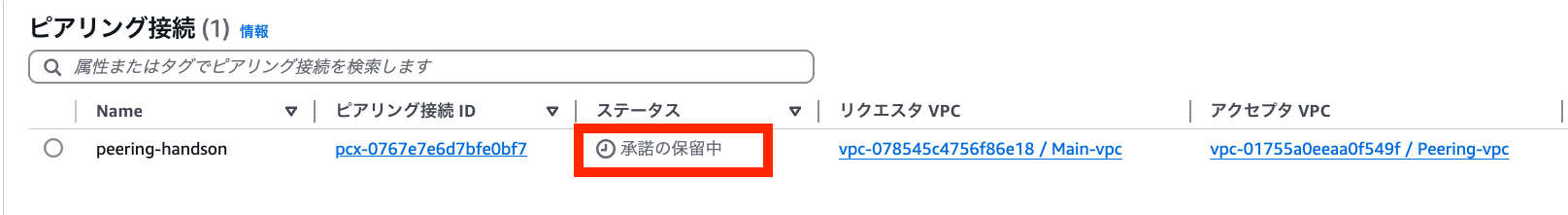

ピアリング接続を作成すると、ステータスが「承諾の保留中」となっていることが確認できます。

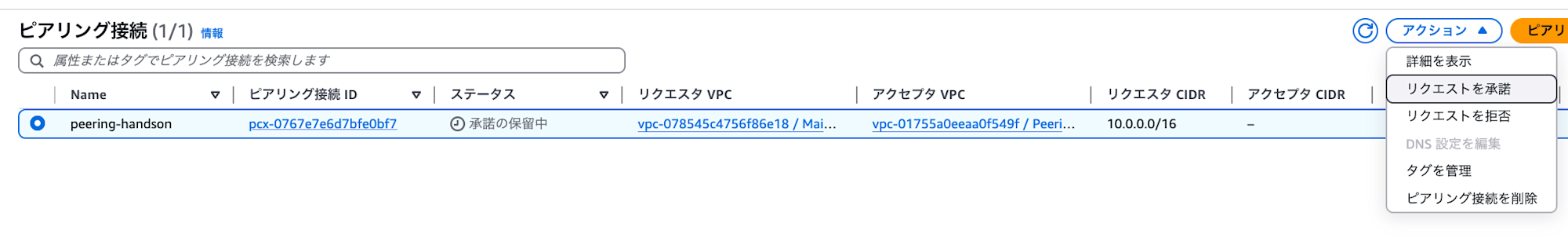

作成したピアリング接続を選び、アクションから「リクエストを承諾」します。

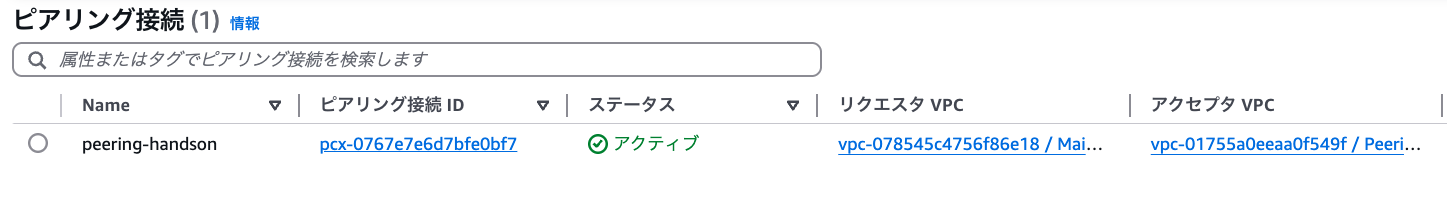

その結果、以下のようにステータスが "アクティブ" になり、VPC間のピアリング接続が確立されました。

ルートテーブルの修正

前項まででピアリング接続の作成ができたので、ルートテーブルにお互いの VPC へのルートを追加します。

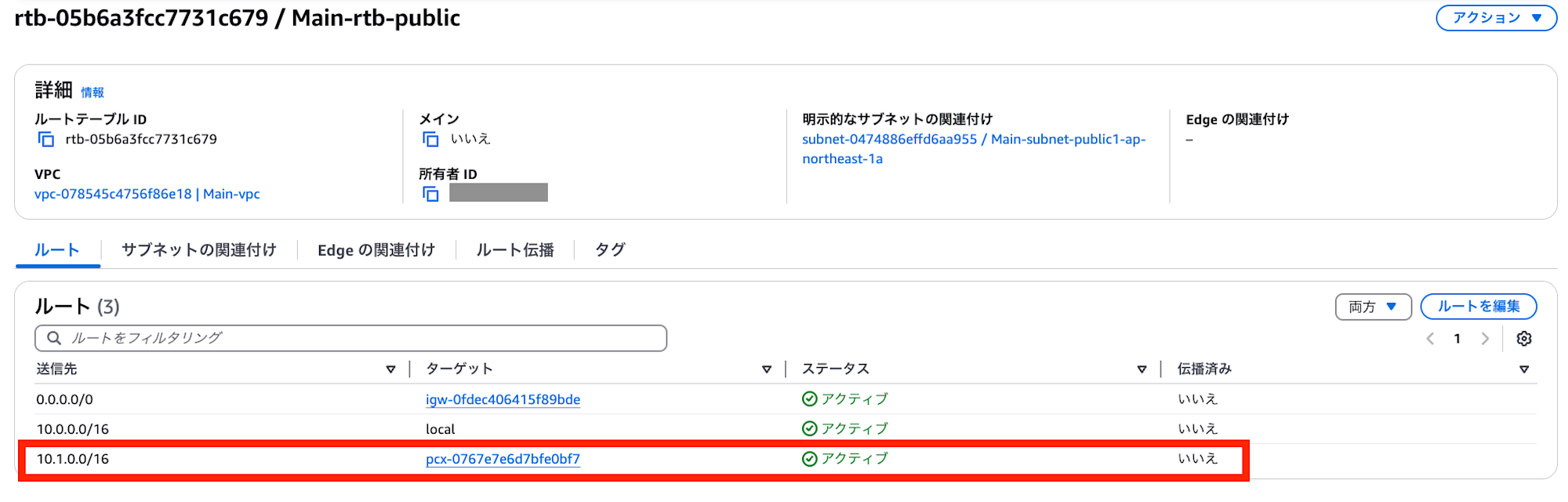

• Main VPC のルートテーブルに Peering VPC (10.1.0.0/16) のルートを追加

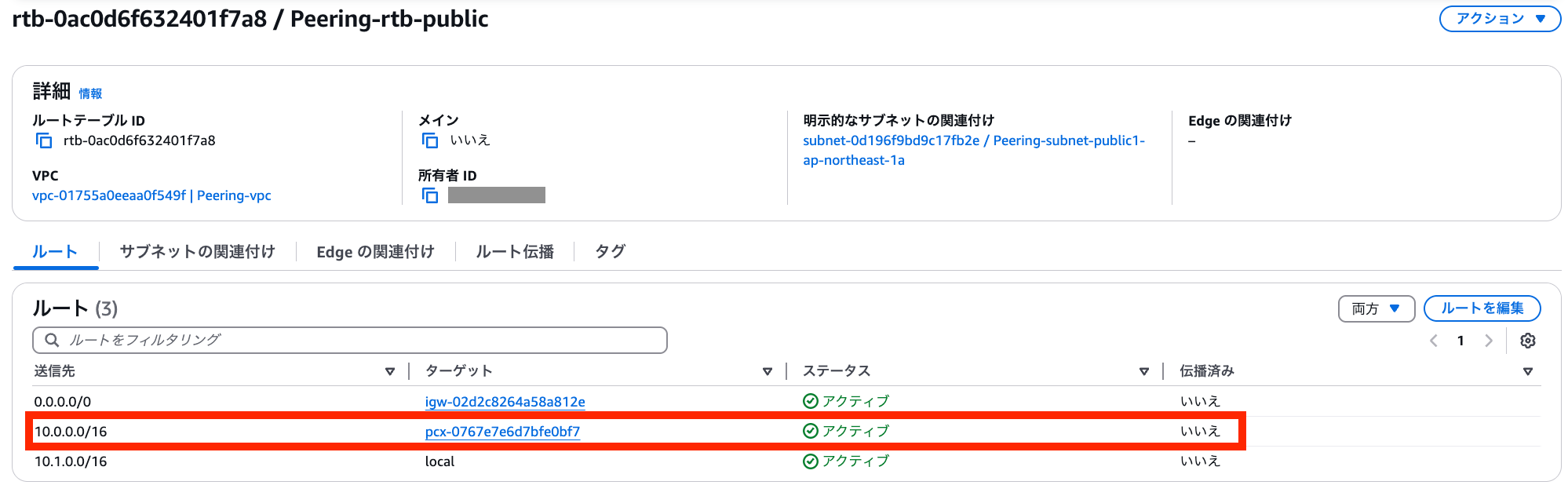

• Peering VPC のルートテーブルに Main VPC (10.0.0.0/16) のルートを追加

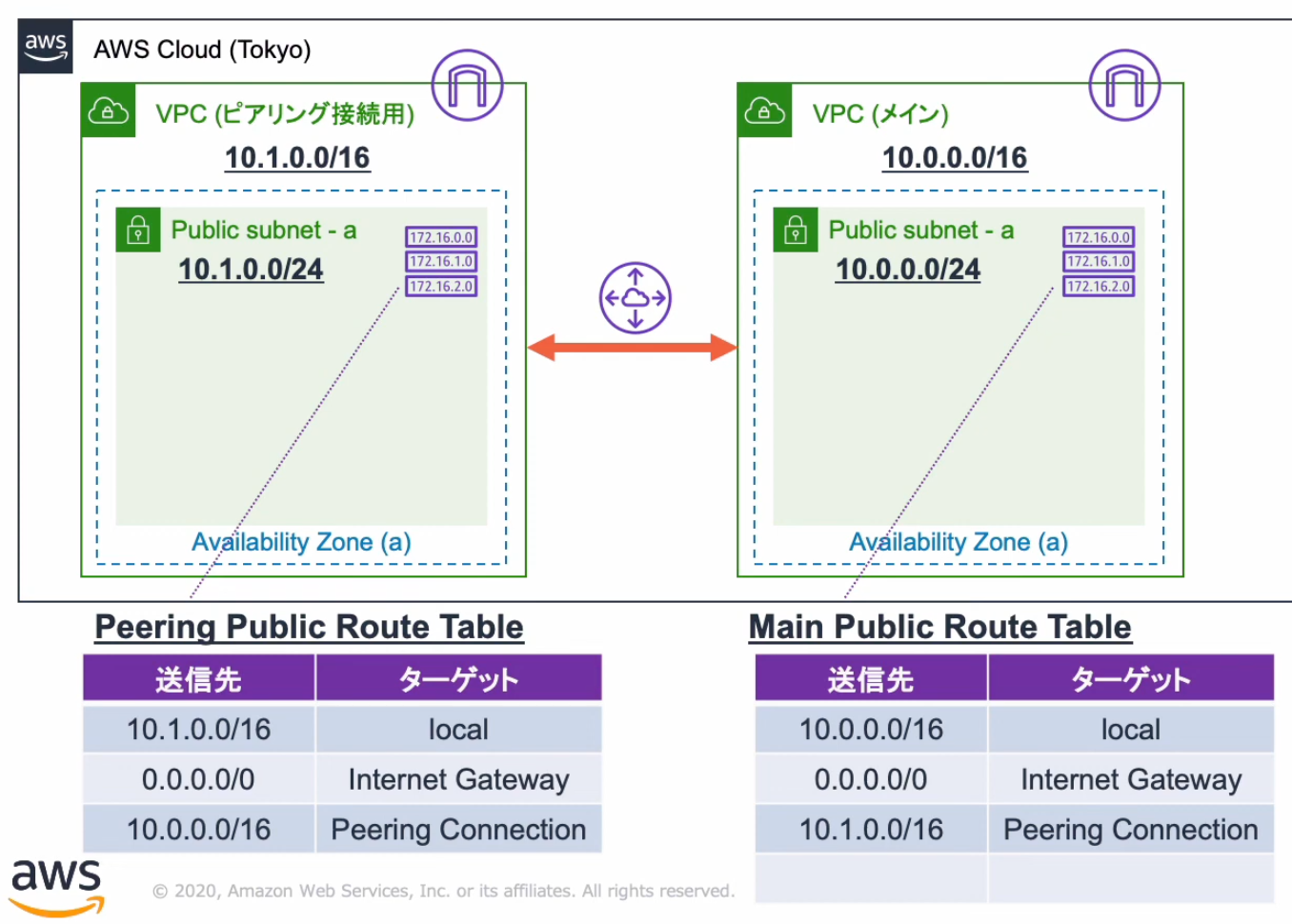

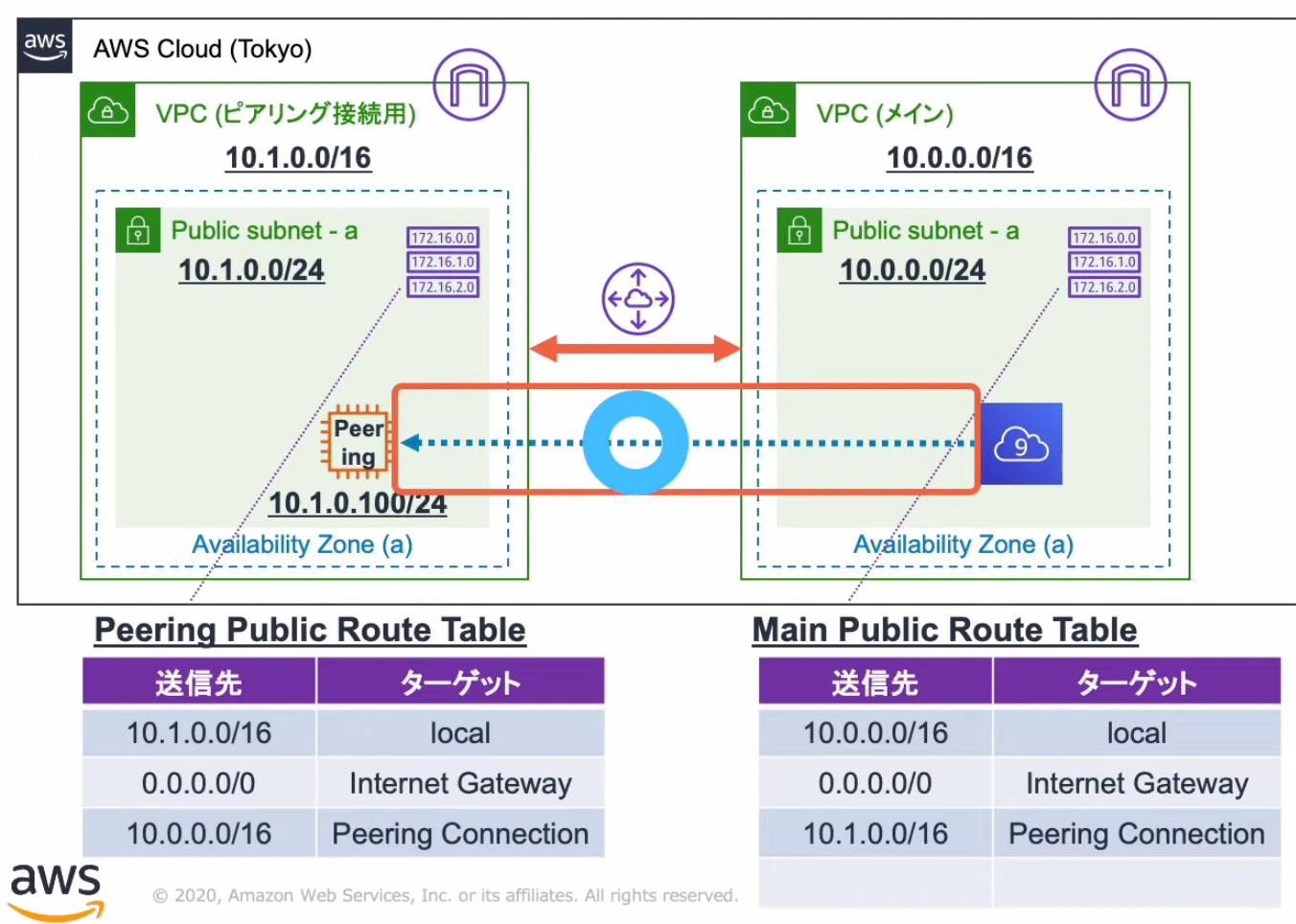

現在の状態

ここまでの手順で以下のような VPC および VPCピアリングの作成が完了しました。次項より、各 VPC にリソースを作成し、お互いの疎通確認をしてしきます。

各 VPC にコンピューティングリソースを配置する

Peering VPC に EC2 インスタンスを作成

以下の設定で EC2 インスタンスを作成します。なお以下記載していない部分は全てデフォルト設定のままです。
作成する EC2 インスタンスにはログインする必要はないので、キーペアなしとしています。
また、Main VPC からの接続ができるよう EC2 のセキュリティグループのソースに Main VPC の CIDR を設定しています。
※各種名前などは適宜自分が分かりやすい名前に変えています。

Cloud9 環境を作成

以下の設定で Cloud9 環境を作成します。設定を省いている部分は全てデフォルトのままにしています。

動作確認

前項までで、Main VPC に Cloud9 環境を作成し、Peering VPC に EC2 インスタンスを作成しました。

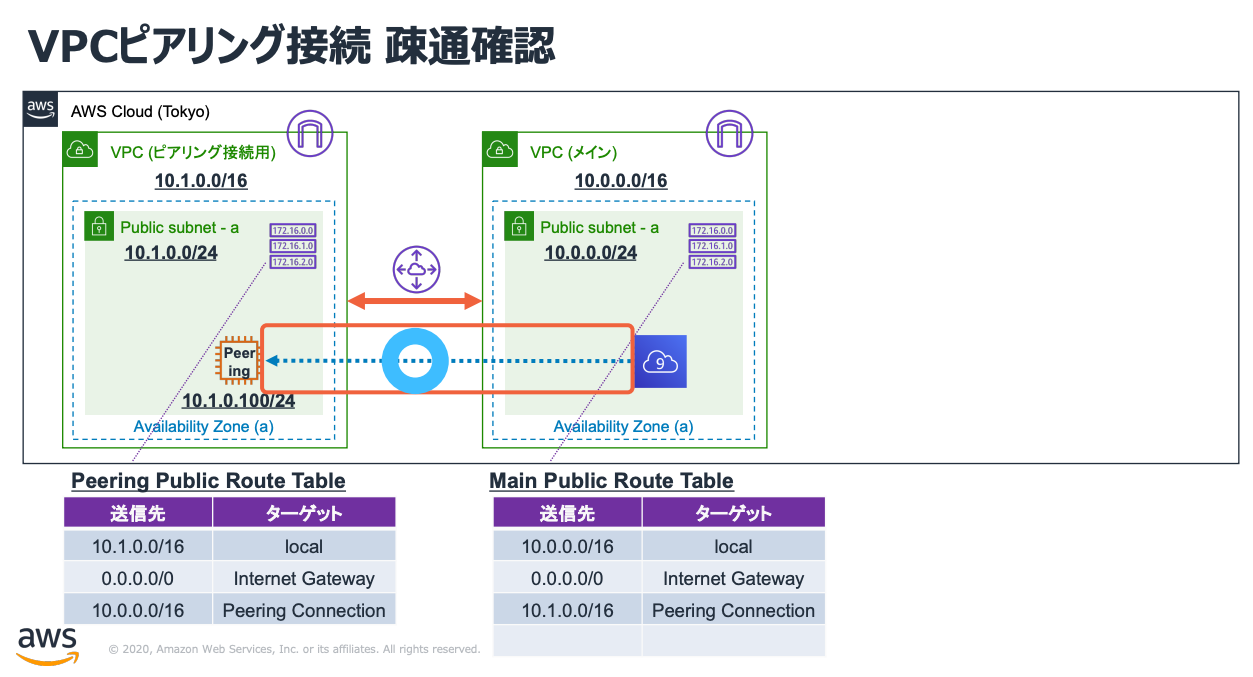

現在の構成としては以下になります。リソース自体は全て作成し終えたので、最後に Cloud9 から EC2 に疎通が取れるか確認します。

セミナー資料より画像引用

まず、Cloud9 環境の IP アドレスを確認します。「10.0.0.65/24」になっているので Main VPC にいることがわかります。

$ ip addr
...
2: enX0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc fq_codel state UP group default qlen 1000
    link/ether 06:dd:46:24:cd:11 brd ff:ff:ff:ff:ff:ff
    altname eni-0aeb8d34e9c480b9f
    altname device-number-0.0
    inet 10.0.0.65/24 metric 512 brd 10.0.0.255 scope global dynamic enX0
       valid_lft 3351sec preferred_lft 3351sec
    inet6 fe80::4dd:46ff:fe24:cd11/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
...

続いて、ping コマンドで Peering VPC の EC2 インスタンス (10.1.0.100/24) へ疎通が取れるか確認してみます。パケットが送信できているので、疎通できています。

$ ping 10.1.0.100
PING 10.1.0.100 (10.1.0.100) 56(84) bytes of data.
64 bytes from 10.1.0.100: icmp_seq=1 ttl=127 time=1.98 ms
64 bytes from 10.1.0.100: icmp_seq=2 ttl=127 time=1.47 ms
64 bytes from 10.1.0.100: icmp_seq=3 ttl=127 time=0.466 ms
64 bytes from 10.1.0.100: icmp_seq=4 ttl=127 time=1.08 ms
^C
--- 10.1.0.100 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3082ms
rtt min/avg/max/mdev = 0.466/1.250/1.982/0.553 ms

終わりに

今回は Amazon VPC間およびAmazon VPCとオンプレミスのプライベートネットワーク接続をやってみました。
ピアリング接続の使い方など基礎的な部分から動画で学べるため、初心者にはかなり有難いセミナーだと思います。
次回はサイト間 VPN の方も実践していきます！
