[アップデート] AWS Network FirewallとAWS Transit Gatewayを関連付けて簡単に通信の検査をできるようになりました
AWS Network Fiweallを配置するInspection VPCを用意するの面倒だな
こんにちは、のんピ(@non____97)です。
皆さんはAWS Network Fiweallを配置するInspection VPCを用意するの面倒だなと思ったことはありますか? 私はあります。
VPC間の通信を検査する場合、以下AWS公式ブログで紹介されている「1) East-Westトラフィック検査モデル」のようにInspection VPCを用意する形になります。

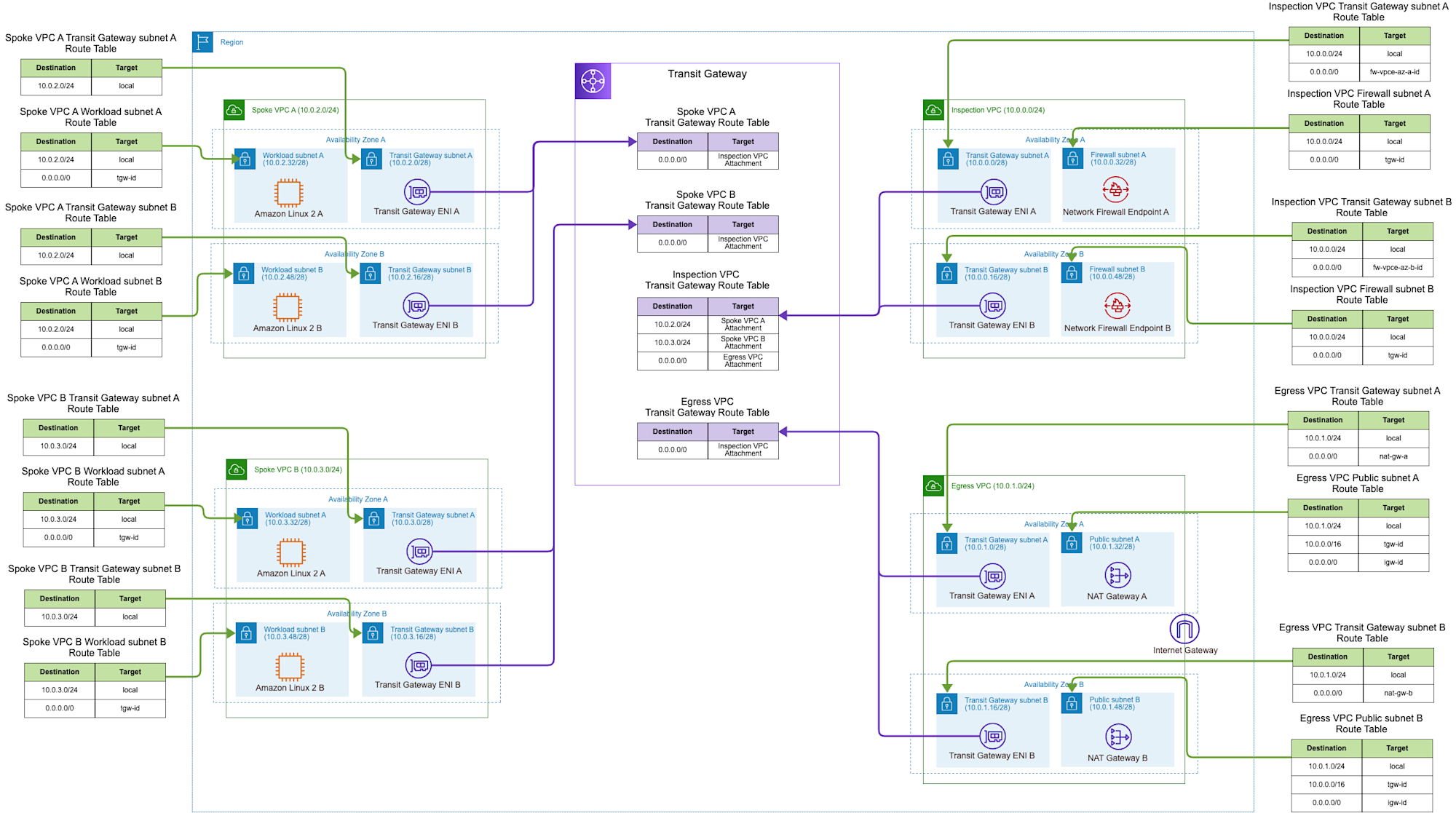

私の過去ブログ記事でも以下のような構成を組みました。
見て分かるように、なかなか複雑です。メンテナンスするのも一苦労します。
今回アップデートで、AWS Network FirewallとAWS Transit Gatewayを関連付けて簡単に通信の検査をできるようになりました
これによってNetwork Fiweallを配置するInspection VPCを用意する必要がなくなりました。構成図的にかなりスッキリですね。
実際に試してみたので、紹介します。
いきなりまとめ
- AWS Network FirewallとAWS Transit Gatewayを関連付けて簡単に通信の検査をできるようになった
- 関連付けをするとNetwork FirewallのTransit Gatewayアタッチメントが作成される
- 作成されたNetwork FirewallのTransit Gatewayアタッチメントにルーティングをすることで検査をする
- 一度Network FirewallのTransit Gatewayアタッチメントにルーティングをするため、VPC間で直接通信をする場合と比べて通信に対する課金は2倍かかる想定
- Network Firewallと関連付けるTransit Gatewayは別AWSアカウントでも良い
- RAMで共有する
注意点
利用時の注意点は以下のとおりです。
- Transit Gatewayの所有者とNetwork Firewallの所有者が異なるAWSアカウントの場合:
- Network Firewallアカウントの所有者は、Transit Gatewayの所有者がTransit Gatewayを共有してもらう必要がある
- Network Firewallアカウントの所有者は、Network Firewall Pollicyで使用されるデフォルト値とは異なる
HOME_NET
を使用するようにルールグループを設定する必要がある - Network Firewallの所有者もTransit Gatewayの所有者もTransit Gatewayに接続されたNetwork Firewallを削除できる
- Transit Gatewayの所有者は、Network Firewallの詳細を確認できない
- Transit Gatewayは関連するTransit Gatewayに接続されたNetwork Firewallを含む、すべてのTransit Gatewayアタッチメントを削除するまで、共有Transit Gatewayを削除できない
- Transit Gatewayに接続されたNetwork Firewallは、共有Transit Gatewayが既に有効になっているのと同じAZで設定する必要がある
- Transit Gatewayに接続されたNetwork Firewallのトラフィックは、VPCルートテーブルではなく、Transit Gatewayルートテーブルを通じてルーティングする必要がある
- Transit Gatewayに接続されたNetwork Firewallでは、アプライアンスモードが常に有効になっている
参考 : Considerations for transit gateway-attached firewalls - AWS Network Firewall
RAMで共有されたTransit Gatewayに対してもNetwork Firewallを接続できるのは嬉しいですね。
とはいえ、この通信はNetwork Firewallにルーティングする/しないはTransit Gatewayルートテーブルで管理する形だと思うので、個人的にはTransit GatewayとNetwork Firewallは同一アカウントで管理するのがスムーズだとは思います。
料金
この機能を使うにあたって追加料金は不要です。
Transit Gateway、Network Firewallの料金ページを確認しましたが、いずれもこの機能についての言及はありませんでした。
リージョン
2025/6/17時点で使用できるリージョンは以下の5リージョンです。
- ケープタウン
- ハイデラバード
- ストックホルム
- チューリッヒ
- UAE
東京リージョンはまだなので期待して待ちましょう。
やってみた
検証環境
それでは実際にやってみましょう。検証環境は以下のとおりです。
VPC A → VPC Bに対して通信を行い、それがNetwork Firewallを通っていることを確認します。
Network Firewall以外は作成している状態です。Transit Gatewayルートテーブルは以下のようになっています。
Network Firewallの作成
Network Firewallを作成します。
名前を入力します。
アタッチメントタイプについて設定します。
ここが新しい設定です。
事前に用意しておいたTransit GatewayとFirewall EndpointをデプロイしたいAZを指定します。
続いて詳細設定です。ログ出力先のCloudWatch Logsやダッシュボードの設定をします。
続いて、ファイアウォールポリシーの関連付けです。空のものを関連付けます。
確認して、Network Firewallを作成します。
準備完了になりました。
VPC A → VPC Bの通信
それでは、VPC A → VPC Bの通信を行なってみます。
pingを叩きます。
sh-5.2$ ping 10.1.16.66 -c 4
PING 10.1.16.66 (10.1.16.66) 56(84) bytes of data.
64 bytes from 10.1.16.66: icmp_seq=1 ttl=126 time=2.71 ms
64 bytes from 10.1.16.66: icmp_seq=2 ttl=126 time=1.30 ms
64 bytes from 10.1.16.66: icmp_seq=3 ttl=126 time=1.25 ms
64 bytes from 10.1.16.66: icmp_seq=4 ttl=126 time=1.32 ms
--- 10.1.16.66 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3005ms
rtt min/avg/max/mdev = 1.251/1.644/2.707/0.614 ms
問題なくできましたね。
ただし、メトリクスを見ても何も流れていないように見えます。
VPC BのEC2インスタンスにnginxをインストールして、HTTPでアクセスします。
sh-5.2$ sudo dnf install nginx
Amazon Linux 2023 Kernel Livepatch repository 157 kB/s | 17 kB 00:00
Dependencies resolved.
===============================================================================================
Package Architecture Version Repository Size
===============================================================================================
Installing:
nginx x86_64 1:1.26.3-1.amzn2023.0.1 amazonlinux 33 k
Installing dependencies:
generic-logos-httpd noarch 18.0.0-12.amzn2023.0.3 amazonlinux 19 k
gperftools-libs x86_64 2.9.1-1.amzn2023.0.3 amazonlinux 308 k
libunwind x86_64 1.4.0-5.amzn2023.0.2 amazonlinux 66 k
nginx-core x86_64 1:1.26.3-1.amzn2023.0.1 amazonlinux 670 k
nginx-filesystem noarch 1:1.26.3-1.amzn2023.0.1 amazonlinux 9.6 k
nginx-mimetypes noarch 2.1.49-3.amzn2023.0.3 amazonlinux 21 k
Transaction Summary
===============================================================================================
Install 7 Packages
Total download size: 1.1 M
Installed size: 3.6 M
Is this ok [y/N]: y
Downloading Packages:
(1/7): generic-logos-httpd-18.0.0-12.amzn2023.0.3.noarch.rpm 543 kB/s | 19 kB 00:00
.
.
(中略)
.
.
Installed:
generic-logos-httpd-18.0.0-12.amzn2023.0.3.noarch
gperftools-libs-2.9.1-1.amzn2023.0.3.x86_64
libunwind-1.4.0-5.amzn2023.0.2.x86_64
nginx-1:1.26.3-1.amzn2023.0.1.x86_64
nginx-core-1:1.26.3-1.amzn2023.0.1.x86_64
nginx-filesystem-1:1.26.3-1.amzn2023.0.1.noarch
nginx-mimetypes-2.1.49-3.amzn2023.0.3.noarch
Complete!
sh-5.2$ sudo systemctl enable nginx --now
Created symlink /etc/systemd/system/multi-user.target.wants/nginx.service → /usr/lib/systemd/system/nginx.service.
sh-5.2$ systemctl status nginx
● nginx.service - The nginx HTTP and reverse proxy server
Loaded: loaded (/usr/lib/systemd/system/nginx.service; enabled; preset: disabled)
Active: active (running) since Tue 2025-06-17 00:35:24 UTC; 7s ago
Process: 24021 ExecStartPre=/usr/bin/rm -f /run/nginx.pid (code=exited, status=0/SUCCESS)
Process: 24077 ExecStartPre=/usr/sbin/nginx -t (code=exited, status=0/SUCCESS)
Process: 24106 ExecStart=/usr/sbin/nginx (code=exited, status=0/SUCCESS)
Main PID: 24129 (nginx)
Tasks: 3 (limit: 1057)
Memory: 3.2M
CPU: 53ms
CGroup: /system.slice/nginx.service
├─24129 "nginx: master process /usr/sbin/nginx"
├─24134 "nginx: worker process"
└─24135 "nginx: worker process"
sh-5.2$ curl -I http://10.1.16.66
HTTP/1.1 200 OK
Server: nginx/1.26.3
Date: Tue, 17 Jun 2025 00:36:13 GMT
Content-Type: text/html
Content-Length: 615
Last-Modified: Tue, 11 Feb 2025 02:00:47 GMT
Connection: keep-alive
ETag: "67aaaf4f-267"
Accept-Ranges: bytes
200 OKが返ってきましたね。
しかし、変わらずメトリクスとしては記録されていませんでした。
VPC A → VPC BのIPレベルで通信をドロップするようなルールを追加しました。
しかし、変わらずメトリクスとしては記録されていませんでした。Network Firewallのフローログも出力されていません。
Transit Gatewayルートテーブルの修正
Transit Gatewayアタッチメントを見ていると、リソースタイプがNetwork Function
のTransit Gatewayアタッチメントが作成されていました。
現状、Transit GatewayルートテーブルにはこのTransit Gatewayアタッチメントへのルートはありません。
もしかすると、Network Firewallへの明示的なルートが必要なのでしょうか。
以下のようにTransit Gatewayルートテーブルを設定してみます。
ファイアウォールルールグループのルールは以下のとおりです。
この状態で通信してみましょう。
sh-5.2$ ping 10.1.16.66 -c 4
PING 10.1.16.66 (10.1.16.66) 56(84) bytes of data.
64 bytes from 10.1.16.66: icmp_seq=1 ttl=123 time=4.66 ms
64 bytes from 10.1.16.66: icmp_seq=2 ttl=123 time=1.89 ms
64 bytes from 10.1.16.66: icmp_seq=3 ttl=123 time=1.84 ms
64 bytes from 10.1.16.66: icmp_seq=4 ttl=123 time=1.83 ms
--- 10.1.16.66 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3005ms
rtt min/avg/max/mdev = 1.827/2.554/4.658/1.214 ms
sh-5.2$ curl -I http://10.1.16.66
HTTP/1.1 200 OK
Server: nginx/1.26.3
Date: Tue, 17 Jun 2025 09:53:46 GMT
Content-Type: text/html
Content-Length: 615
Last-Modified: Tue, 11 Feb 2025 02:00:47 GMT
Connection: keep-alive
ETag: "67aaaf4f-267"
Accept-Ranges: bytes
フローログに以下が記録されていました。
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1a",
"event_timestamp": "1750154088",
"event": {
"tcp": {
"tcp_flags": "1b",
"syn": true,
"fin": true,
"psh": true,
"ack": true
},
"app_proto": "http",
"src_ip": "10.0.7.160",
"src_port": 57606,
"netflow": {
"pkts": 6,
"bytes": 394,
"start": "2025-06-17T09:53:46.757499+0000",
"end": "2025-06-17T09:53:46.765272+0000",
"age": 0,
"min_ttl": 125,
"max_ttl": 125,
"state": "closed",
"reason": "timeout",
"alerted": false
},
"event_type": "netflow",
"flow_id": 720160452845270,
"dest_ip": "10.1.16.66",
"proto": "TCP",
"dest_port": 80,
"timestamp": "2025-06-17T09:54:48.233302+0000"
}
}
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1a",
"event_timestamp": "1750154088",
"event": {
"tcp": {
"tcp_flags": "1b",
"syn": true,
"fin": true,
"psh": true,
"ack": true
},
"app_proto": "http",
"src_ip": "10.1.16.66",
"src_port": 80,
"netflow": {
"pkts": 4,
"bytes": 454,
"start": "2025-06-17T09:53:46.757499+0000",
"end": "2025-06-17T09:53:46.765272+0000",
"age": 0,
"min_ttl": 125,
"max_ttl": 125
},
"event_type": "netflow",
"flow_id": 720160452845270,
"dest_ip": "10.0.7.160",
"proto": "TCP",
"dest_port": 57606,
"timestamp": "2025-06-17T09:54:48.233427+0000"
}
}
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1a",
"event_timestamp": "1750154138",
"event": {
"src_ip": "10.0.7.160",
"icmp_type": 8,
"netflow": {
"pkts": 4,
"bytes": 336,
"start": "2025-06-17T09:53:33.679509+0000",
"end": "2025-06-17T09:53:36.684818+0000",
"age": 3,
"min_ttl": 125,
"max_ttl": 125,
"state": "established",
"reason": "timeout",
"alerted": false
},
"event_type": "netflow",
"flow_id": 1511097740599632,
"dest_ip": "10.1.16.66",
"proto": "ICMP",
"icmp_code": 0,
"app_proto": "unknown",
"timestamp": "2025-06-17T09:55:38.788301+0000"
}
}
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1a",
"event_timestamp": "1750154138",
"event": {
"src_ip": "10.1.16.66",
"icmp_type": 0,
"netflow": {
"pkts": 4,
"bytes": 336,
"start": "2025-06-17T09:53:33.679509+0000",
"end": "2025-06-17T09:53:36.684818+0000",
"age": 3,
"min_ttl": 125,
"max_ttl": 125
},
"event_type": "netflow",
"flow_id": 1511097740599632,
"dest_ip": "10.0.7.160",
"proto": "ICMP",
"icmp_code": 0,
"app_proto": "unknown",
"timestamp": "2025-06-17T09:55:38.788406+0000"
}
}
pingとHTTPの行きと戻りの通信がそれぞれ記録されていることが分かりますね。
ダッシュボードでも記録されています。
ということで、作成されたNetwork FirewallのTransit Gatewayアタッチメントにルーティングをすることで検査をすることが分かりました。ただし、一度Network FirewallのTransit Gatewayアタッチメントにルーティングをするため、VPC間で直接通信をする場合と比べて通信に対する課金は2倍かかると予想します。
マネージドルールグループの追加
せっかくなのでマネージドルールグループの追加をします。
ThreatSignaturesWebAttacksStrictOrder
を追加しました。
この中の以下ルールグループにある以下ルールにマッチするようなリクエストを投げます。
drop http any any -> $HOME_NET any (msg:"DLink DNS/DNR 320 save_ajax.php AFU HTTP Request";flow:established,to_server;http.method;content:"POST";http.uri;content:"/web/function/save_ajax.php";content:"folder=";reference:url,www.search-lab.hu/media/D-Link_Security_advisory_3_0_public.pdf;classtype:attempted-admin;sid:2811244;rev:3;metadata:created_at 2015_06_04,signature_severity Major,updated_at 2020_05_22;)
HOME_NETを認識できるように、値を指定します。
リクエストを投げます。
$ curl \
http://10.1.16.66/web/function/save_ajax.php?folder=param \
-X POST \
-m 5
curl: (28) Operation timed out after 5002 milliseconds with 0 bytes received
はい、タイムアウトになりました。
ログを見ると、意図したシグネチャーでドロップしていることが分かります。
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1b",
"event_timestamp": "1750157929",
"event": {
"tx_id": 0,
"app_proto": "http",
"src_ip": "10.0.7.160",
"src_port": 50850,
"event_type": "alert",
"alert": {
"severity": 3,
"signature_id": 2811244,
"rev": 3,
"metadata": {
"created_at": [
"2015_06_04"
],
"signature_severity": [
"Major"
],
"updated_at": [
"2020_05_22"
]
},
"signature": "DLink DNS/DNR 320 save_ajax.php AFU HTTP Request",
"action": "blocked",
"category": ""
},
"flow_id": 437067361225469,
"dest_ip": "10.1.16.66",
"proto": "TCP",
"verdict": {
"action": "drop"
},
"http": {
"hostname": "10.1.16.66",
"url": "/web/function/save_ajax.php?folder=param",
"http_user_agent": "curl/8.5.0",
"http_method": "POST",
"protocol": "HTTP/1.1",
"length": 0
},
"dest_port": 80,
"pkt_src": "geneve encapsulation",
"timestamp": "2025-06-17T10:58:49.759667+0000",
"direction": "to_server"
}
}
{
"firewall_name": "non-97-nfw",
"availability_zone": "eu-north-1b",
"event_timestamp": "1750157929",
"event": {
"tx_guessed": true,
"tx_id": 0,
"app_proto": "http",
"src_ip": "10.0.7.160",
"src_port": 50850,
"event_type": "alert",
"alert": {
"severity": 3,
"signature_id": 4,
"rev": 0,
"signature": "aws:alert_established action",
"action": "allowed",
"category": ""
},
"flow_id": 437067361225469,
"dest_ip": "10.1.16.66",
"proto": "TCP",
"verdict": {
"action": "drop"
},
"http": {
"hostname": "10.1.16.66",
"url": "/web/function/save_ajax.php?folder=param",
"http_user_agent": "curl/8.5.0",
"http_method": "POST",
"protocol": "HTTP/1.1",
"length": 0
},
"dest_port": 80,
"pkt_src": "geneve encapsulation",
"timestamp": "2025-06-17T10:58:49.759667+0000",
"direction": "to_server"
}
}
ダッシュボードでは以下のようになっていました。ドロップされていることが一目瞭然ですね。
管理リソースとルーティングで考えることが少し減った
AWS Network FirewallとAWS Transit Gatewayを関連付けて簡単に通信の検査をできるようになったアップデートを紹介しました。
管理リソースとルーティングで考えることが少し減った嬉しいアップデートですね。
今後Network Firewallを導入する場合は、基本的にはこの仕組みを使うことになりそうです。
この記事が誰かの助けになれば幸いです。
以上、クラウド事業本部 コンサルティング部の のんピ(@non____97)でした!
