AWS上にObservability検証環境を構築してみた（AMG + CloudWatch + X-Ray）

こんにちは、ゲームソリューション部のsoraです。
今回は、AWSのマネージドサービスを活用してObservability検証環境を構築してみたことについて書いていきます。

構成

今回構築したのは以下の構成です。
Fargateで動くサンプルアプリで、ADOT Collector + FluentBitをサイドカーとして配置し、トレースとログを収集します。
可視化にはAmazon Managed Grafana（AMG）を使用しています。

サンプルアプリがあるECSへはALB経由で接続します。

データのフローについては以下です。

• トレース：アプリ → ADOT Collector → X-Ray
• ログ：アプリ → FluentBit（FireLens）→ CloudWatch Logs
• メトリクス：アプリ → CloudWatch Metrics（標準メトリクス）

また、以前EC2上にGrafana・Tempo・Lokiを構築する構成の記事も書いていますので、興味のある方はこちらもご覧ください。
https://dev.classmethod.jp/articles/aws-o11y-grafana-tempo-loki-amp/

構築

今回はTerraformで構築しました。
基本的なリソースが多いのでコードは割愛しますが、ポイントだけ解説します。

Amazon Managed Grafana（AMG）

AMGはフルマネージドなGrafanaサービスです。
インフラの管理不要でGrafanaのダッシュボードを利用でき、CloudWatchやX-Rayなど各種AWSサービスをデータソースとして接続できます。

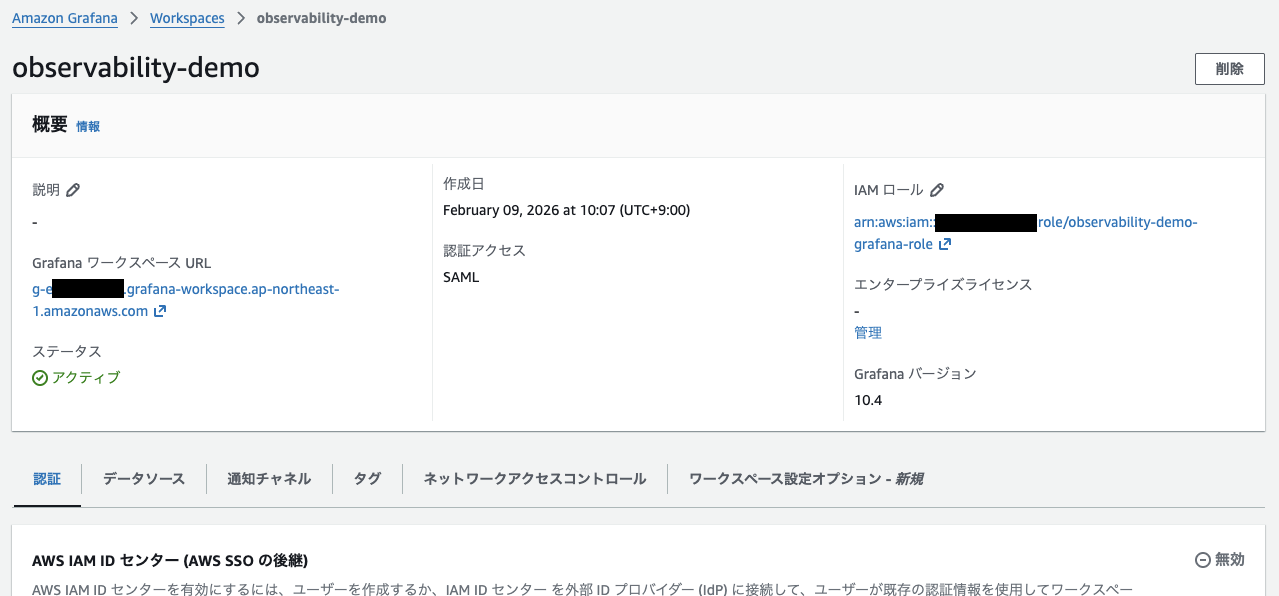

AWSコンソールからワークスペースを作成すると、以下のような画面が表示されます。

• 認証方式
  • SAML認証を使用して、外部IdPにOktaを使用します。
  • IAM Identity Center（旧AWS SSO）を使う方法もありますが、Organizationsがない環境だったため使用していません。
• データソース
  • CloudWatchとX-Rayを選択すると、必要なIAM権限が自動的に設定されます。

Terraformでは以下のように定義しています。

resource "aws_grafana_workspace" "main" {
  name                     = "observability-demo"
  account_access_type      = "CURRENT_ACCOUNT"
  authentication_providers = ["SAML"]
  permission_type          = "SERVICE_MANAGED"
  role_arn                 = aws_iam_role.grafana.arn
  data_sources             = ["CLOUDWATCH", "XRAY"]
  grafana_version          = "10.4"

  configuration = jsonencode({
    plugins = {
      pluginAdminEnabled = true
    }
  })
}

pluginAdminEnabledを有効にしておくことで、Grafana UI上からX-Rayなどのプラグインをインストールできるようになります。

Oktaの設定

AMGの認証にはSAML 2.0対応のIdPが必要です。
今回はOktaの無料開発者アカウントを使用しました。

Oktaにはあらかじめ「Amazon Managed Grafana」のカタログアプリが用意されているため、こちらを利用します。

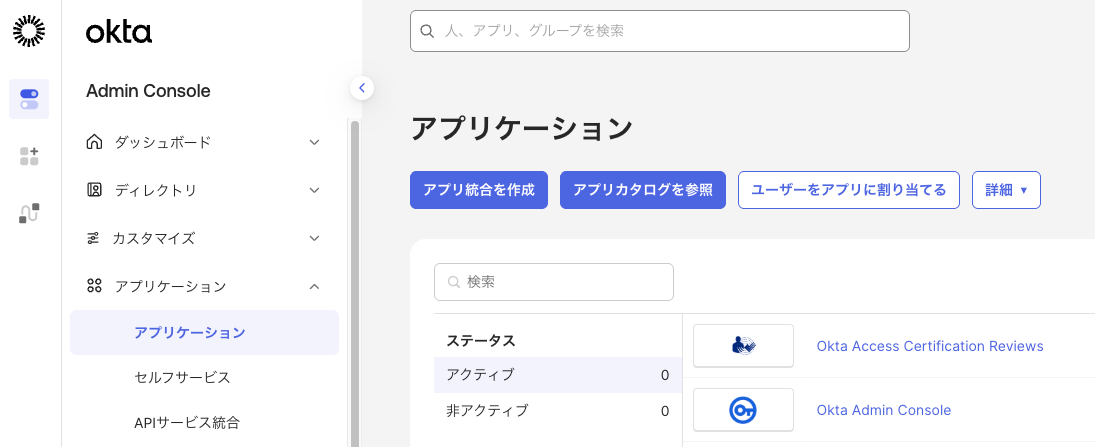

まず、Oktaの管理画面で アプリケーション → アプリカタログを参照から「Amazon Managed Grafana」を検索して追加します。

サインオンタブ → 編集 → 高度なサインオン設定に以下を入力します。

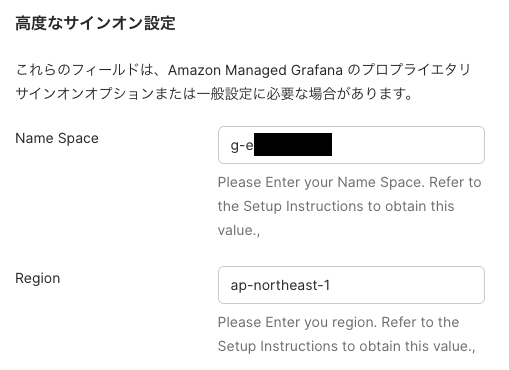

• Name Space：AMGワークスペースID（例: g-xxxxxxx）
• Region：ap-northeast-1

同じ画面の属性セクションで、Admin権限の付与に使う属性を追加します。
role属性の値がAMG側の「adminのアサーション属性ロール」と一致するユーザーにGrafanaのAdmin権限が付与されます。

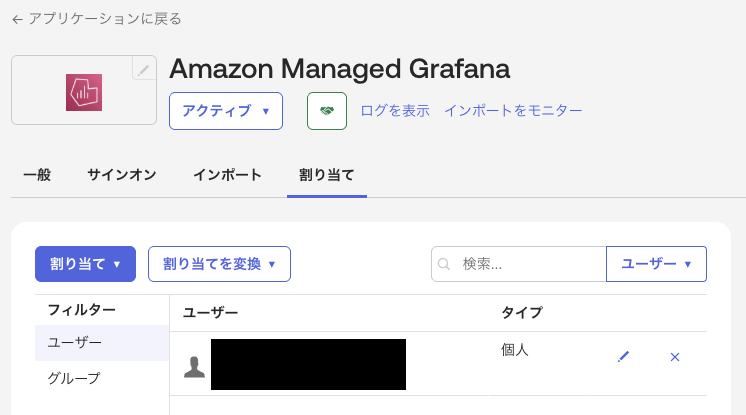

割り当てタブでGrafanaを使うユーザーをアサインします。

サインオンタブのSAML署名証明書セクション → アクティブな証明書のアクション → IdPメタデータを表示でメタデータURLを取得します。

動作確認

サンプルアプリ

ALBのDNS名にブラウザでアクセスして、サンプルのアプリにアクセスします。

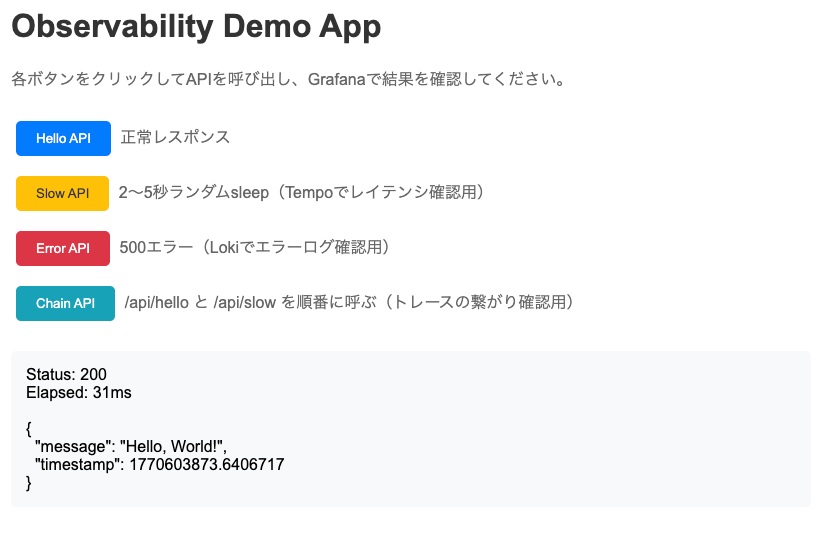

各ボタンで異なる特性のAPIを呼び出せるようにしています。
これらをそれぞれ実行して、出てきたログ・トレース・メトリクスを収集します。

X-Rayでトレース確認

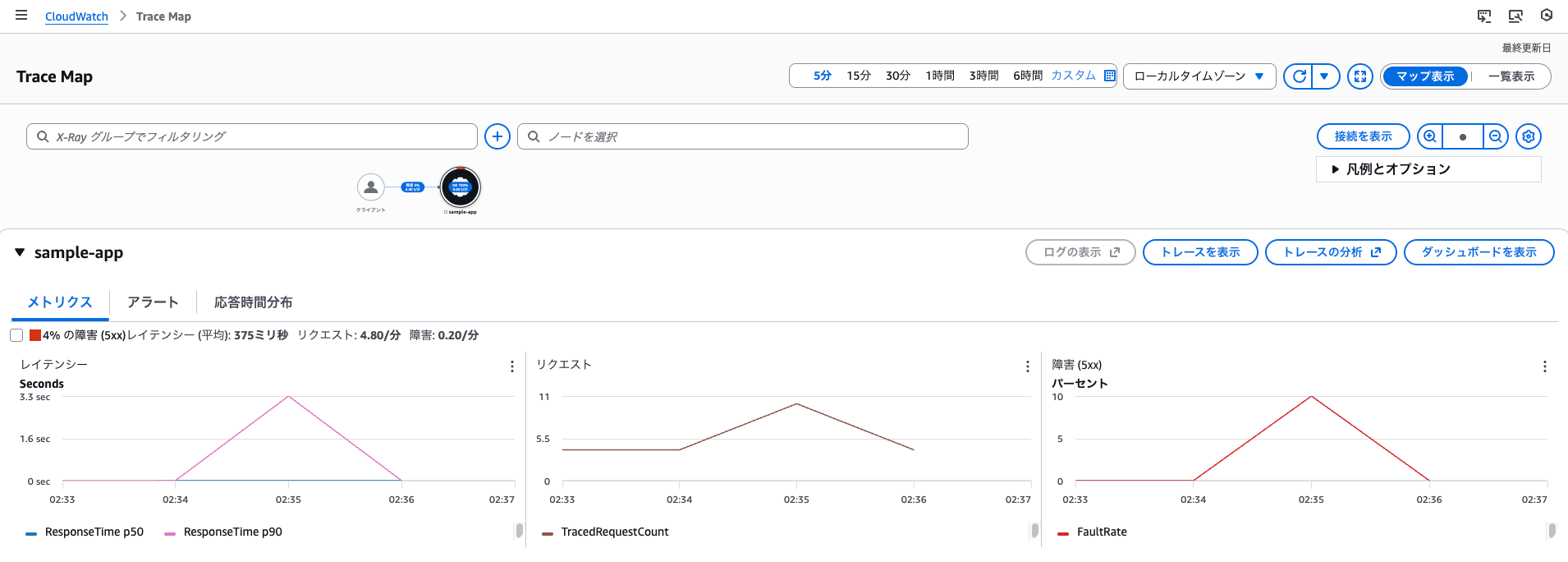

AWSコンソールでCloudWatch → Trace Mapを開くと、サービス間の依存関係とレイテンシ・エラー率が可視化されます。

Amazon Managed Grafana（AMG）

AMGのワークスペースURLにブラウザでアクセスすると、SAMLのログイン画面が表示されます。

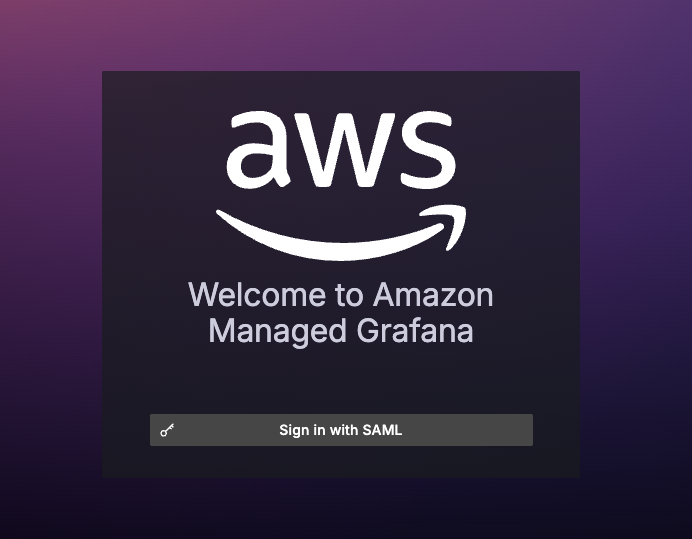

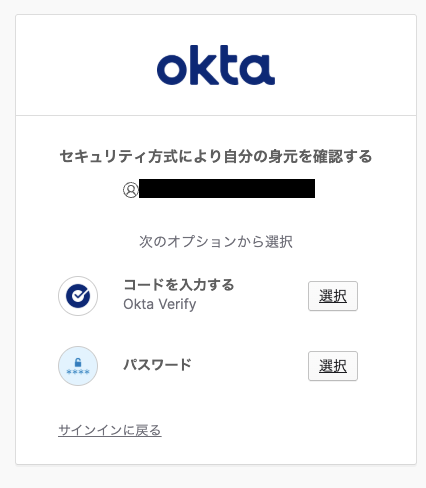

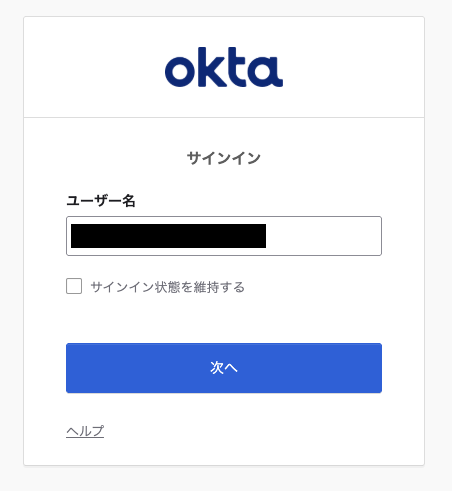

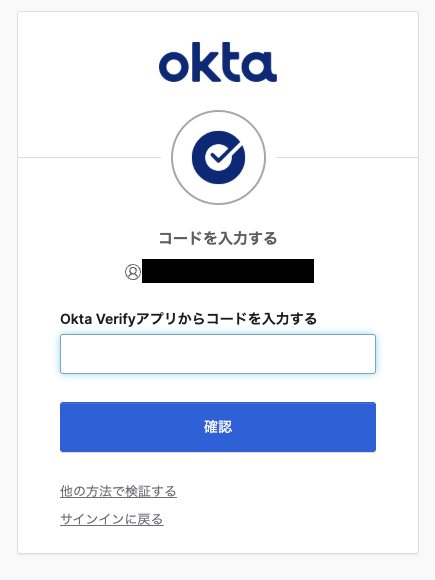

Sign in with SAML をクリックするとOktaのログイン画面にリダイレクトされます。

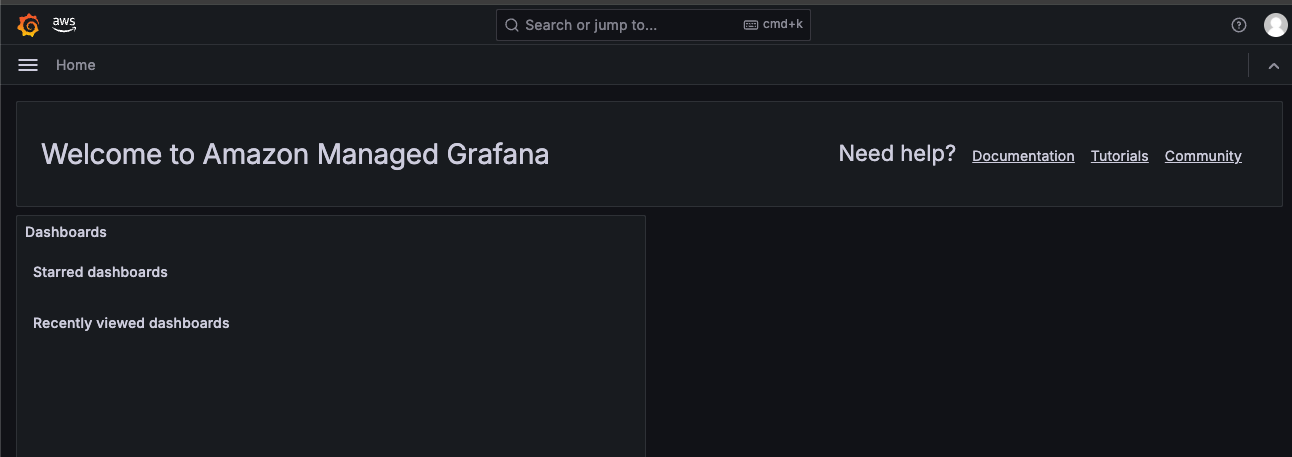

認証が完了するとGrafanaの画面が表示されます。

データソースの設定

ワークスペース作成時にdata_sourcesでCloudWatchとX-Rayを指定していますが、これはIAM権限の自動設定です。
Grafana上でデータソースとして使うには、別途追加が必要です。

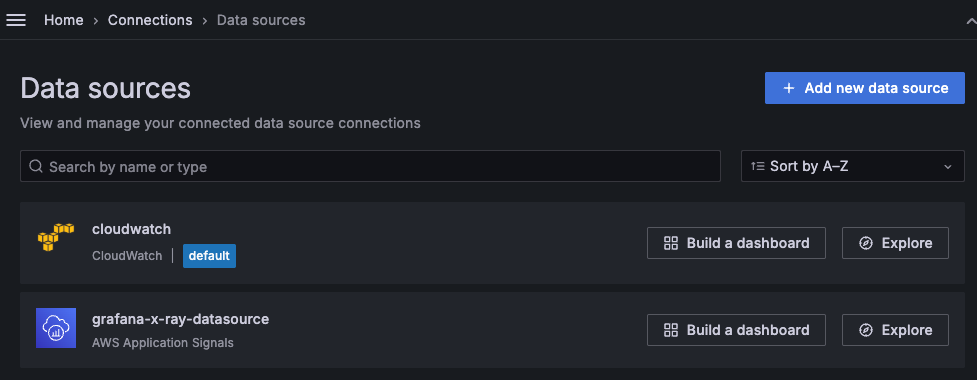

CloudWatchはデフォルトでインストール済みのため、Data sources からそのまま追加できます。
X-Rayはプラグインのインストールが必要です。

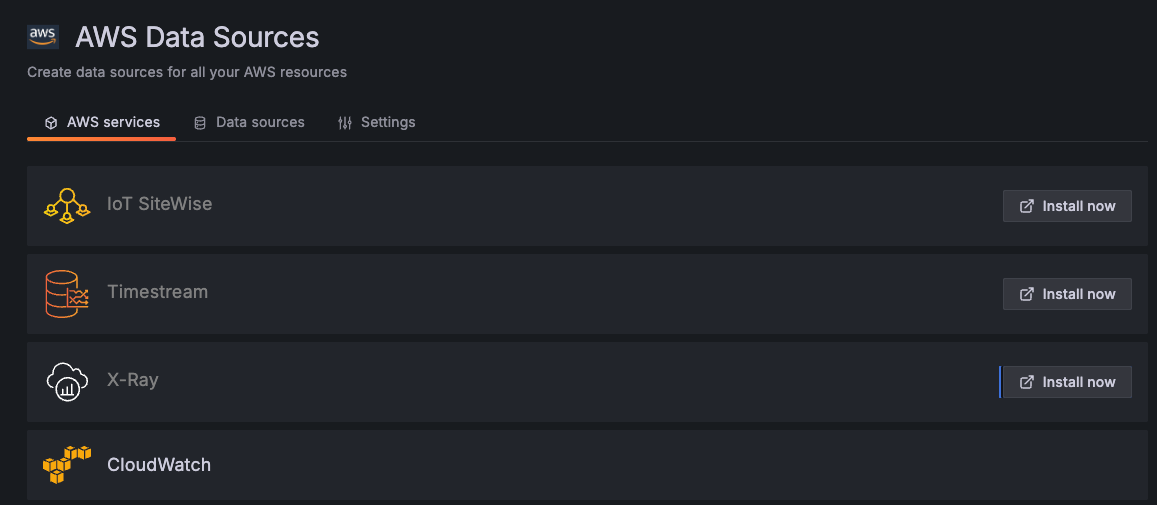

Administration → Plugins → 「X-Ray」を検索してインストールした後、Data sources から追加します。
（先ほどのpluginAdminEnabled = trueの設定により、Grafana UI上からプラグインをインストールできます）

いずれもDefault Regionにap-northeast-1を設定するだけで、認証情報はワークスペースのIAMロールが自動的に使われます。

CloudWatchでログとメトリクスを可視化

Exploreからデータソースに「CloudWatch」を選択します。

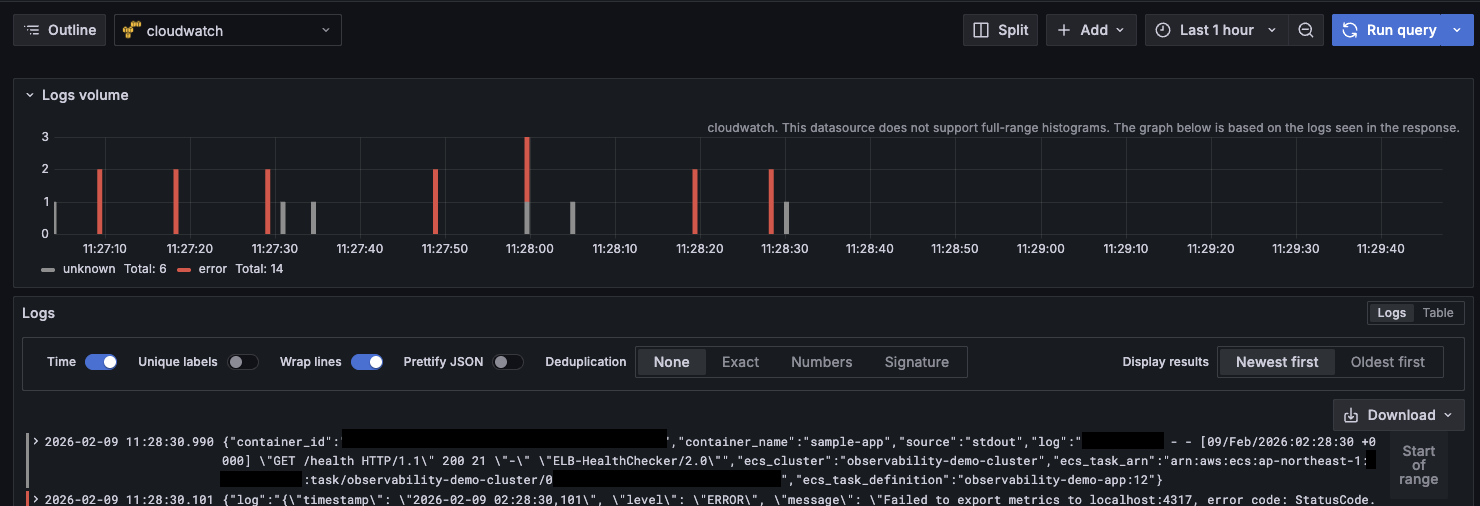

ログを見る場合は「CloudWatch Logs」モードに切り替え、ロググループを指定してクエリを実行します。

メトリクスを見る場合は「CloudWatch Metrics」モードで、標準メトリクスを確認できます。

X-Rayでトレースを可視化

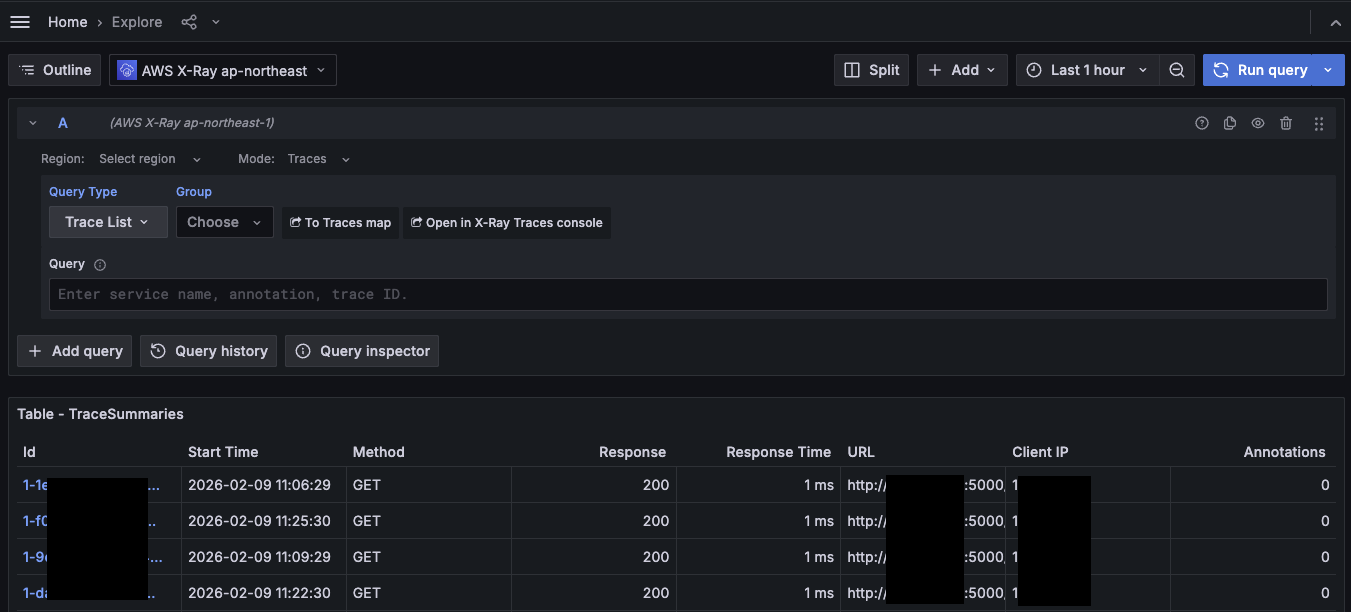

データソースに「X-Ray」を選択し、トレースを検索します。

最後に

今回は、AWSマネージドサービスを活用してObservability検証環境を構築してみました。
この記事がどなたかの参考になれば幸いです。
