PowerPointで作った画像をGrafanaで使ってみた

こんにちは。製造ビジネステクノロジー部のakkyです。

Grafanaのダッシュボードに説明用の画像を張り付けたいことがあります。
公開されている画像であればTextPanelを用いてHTMLにimgタグを書き、URLを指定して表示すれば問題ありませんが、外部に公開したくない画像の場合、例えばS3に置くと認証を実装することが困難です。

そこで、Grafanaでは任意のHTMLやSVGを張り付けられることを利用して、画像をDATA URIで埋め込むことで、認証の問題を回避する方法を紹介します。

今回はPowerPointで作ったSVG画像をダッシュボードで使ってみます。
なお、TextPanelのHTMLにはSVGを張り付けられないので、ACE.SVGプラグインを使います。

今回は紹介していませんが、同様の考え方でText PanelのHTMLにData URIとしてPNG画像を埋め込むことができます。

基本的な流れ

• PowerPointでスライドの作成
• SVGとしてエクスポート
• SVGファイルの修正
• (一度だけ)ACE.SVGのインストール
• パネルへSVG画像の貼り付け

画像の作成

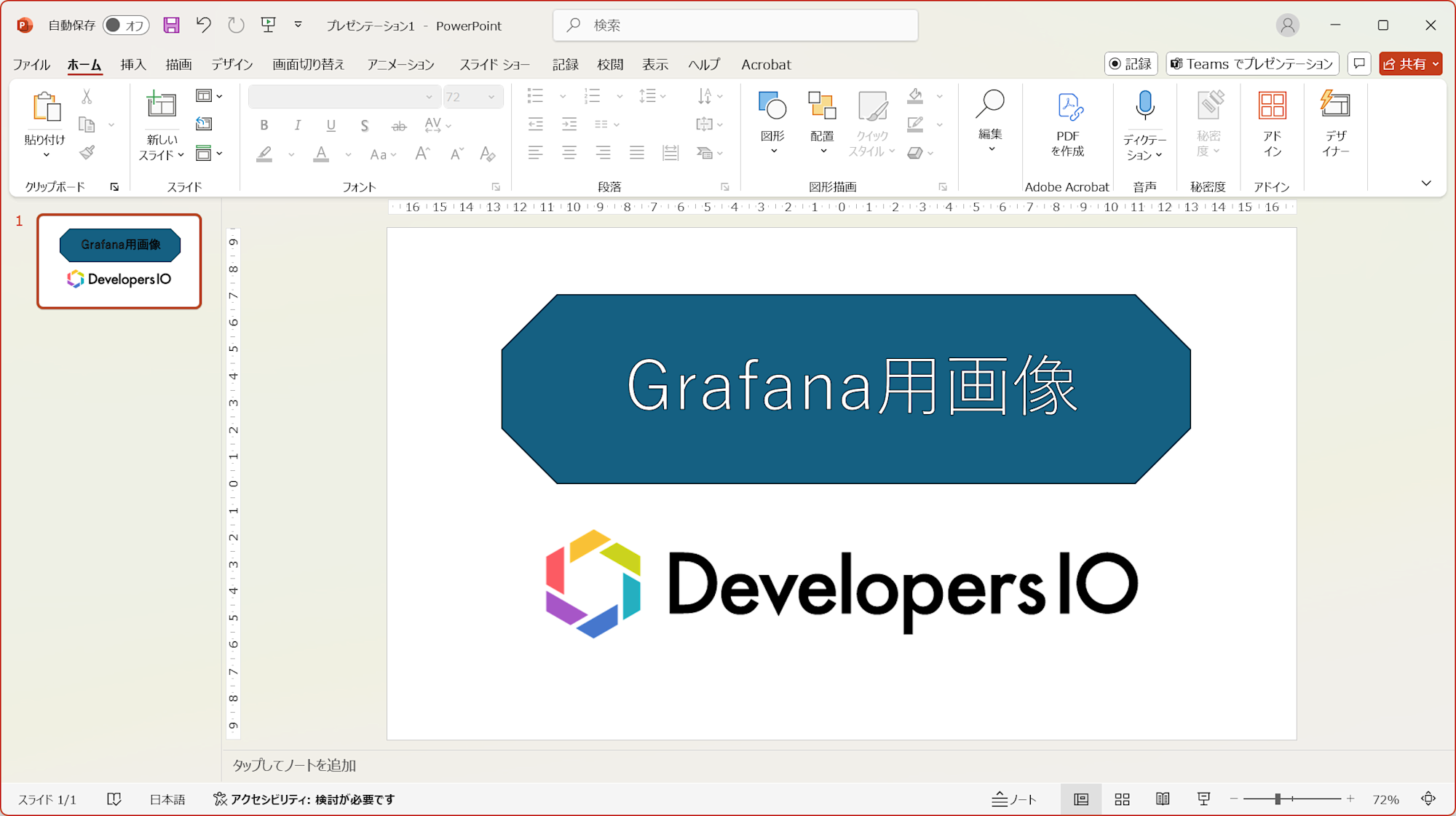

PowerPointでスライドを作成していきます。JPEGやPNGなどの画像ファイルを使っても大丈夫です。

SVGとしてエクスポート

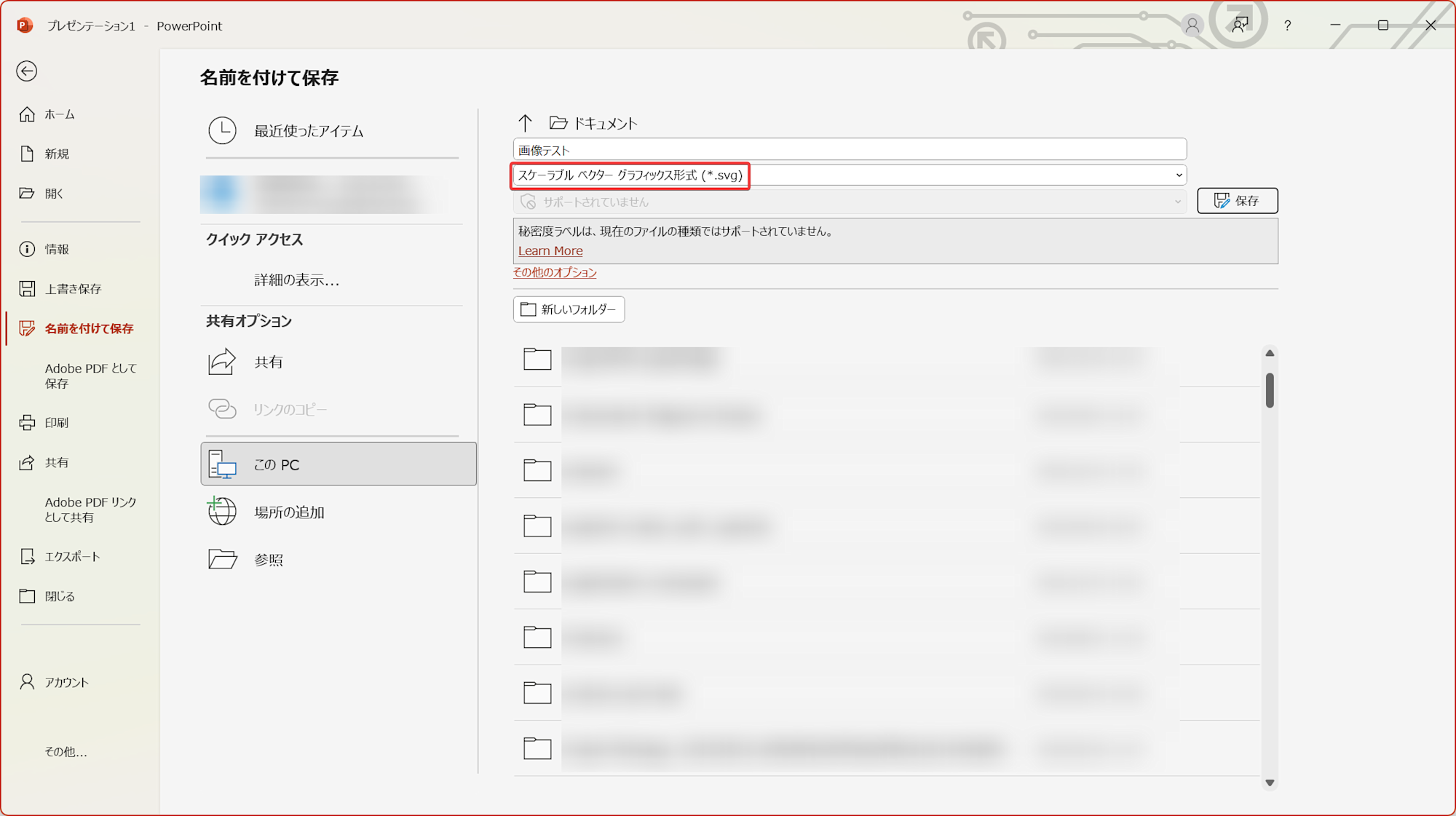

ファイル→名前を付けて保存→スケーラブル ベクター グラフィックス形式(*.svg)で保存を選びます。

保存されたファイルをVSCodeなどのエディタで開いて下さい。

SVGファイルの修正

このままのSVGファイルでも、Grafanaのパネルに張り付ければ画像は表示されるのですが、画像のサイズがパネルのサイズに追従しない という問題が起こります。
具体的には、パネルを小さくしても画像が小さくならず、画像の一部だけが表示される状態になります。

この点を修正するためにSVGファイルを微修正する必要があります。と言っても簡単です。以下の点を修正します。

• トップのsvgタグのwidthとheightを削除する
• かわりにviewBox="0 0 1280 720"を追加する（1280と720を元あったwidthとheightのサイズにする）

具体例で紹介します。
次のSVGはPowerPointからエクスポートしたファイルを見やすく成型したものです。（改行とスペースだけを追加している）

<svg width="1280" height="720" xmlns="http://www.w3.org/2000/svg"
    xmlns:xlink="http://www.w3.org/1999/xlink" overflow="hidden">
    <g>
        <rect x="0" y="0" width="1280" height="720" fill="#FFFFFF" />
        <rect x="396" y="242" width="487" height="302" stroke="#042433" stroke-width="2"
            stroke-miterlimit="8" fill="#156082" />
    </g>
</svg>

このファイルを以下のように変更します。1行目だけが違います。

<svg viewBox="0 0 1280 720" xmlns="http://www.w3.org/2000/svg"
    xmlns:xlink="http://www.w3.org/1999/xlink" overflow="hidden">
    <g>
        <rect x="0" y="0" width="1280" height="720" fill="#FFFFFF" />
        <rect x="396" y="242" width="487" height="302" stroke="#042433" stroke-width="2"
            stroke-miterlimit="8" fill="#156082" />
    </g>
</svg>

技術的には、ACE.SVGにSVGのソースコードを張り付けると、その内容がACE.SVGで用意されたSVGにラップされる（コンテナとして使われる）ようになります。

ACE.SVGのインストール

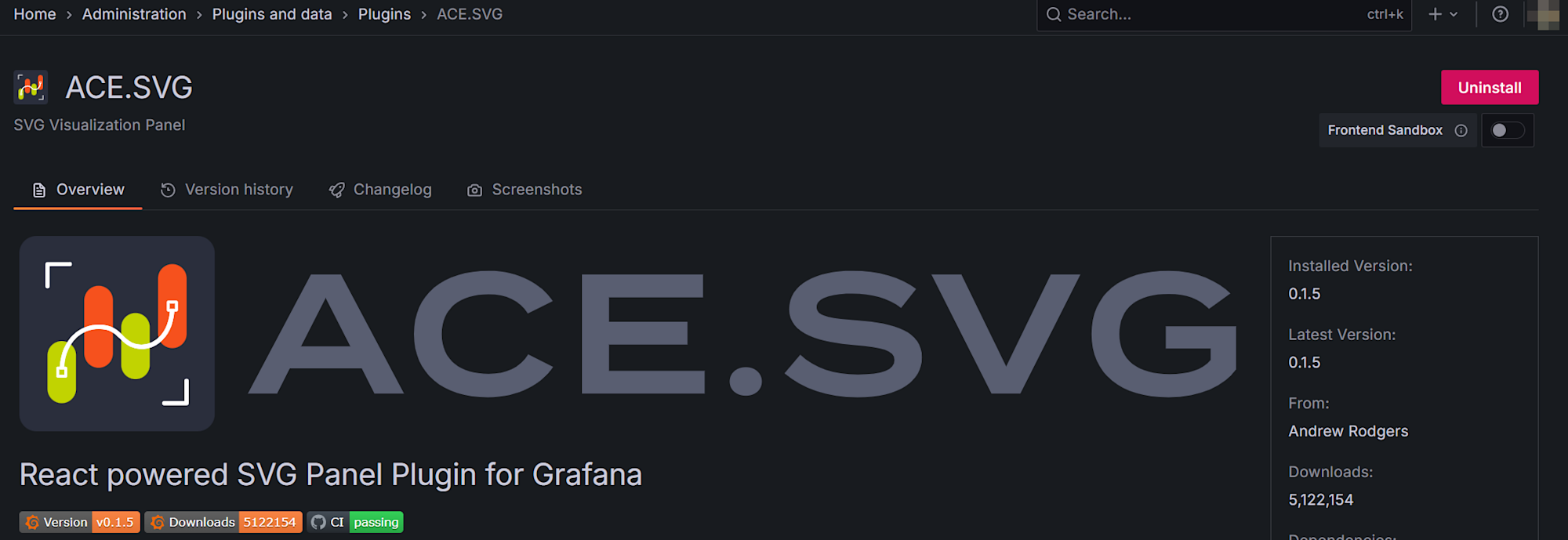

Grafanaに管理者でログインし、Administration→Plugins and data→PluginsからACE.SVGを探してインストールしてください。

SVGファイルの貼り付け

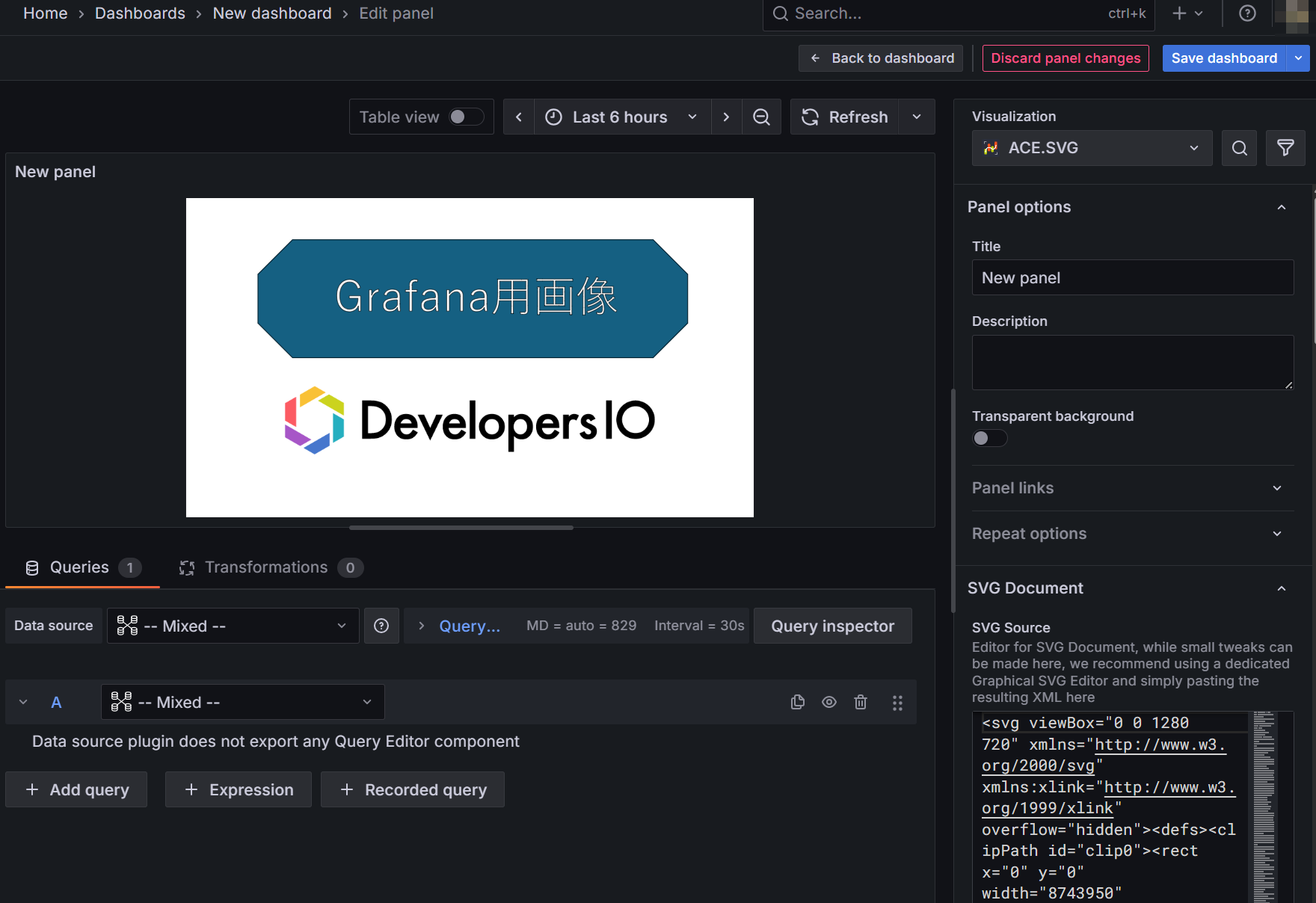

VisualizationでACE.SVGを選び、修正したSVGファイルをSVG Sourceに張り付けてください。
なお次の項目についてはすべて削除してください。

• User JS Render Code
• User JS Init Code
• SVG Mappings

データソースは使わないので、Mixedなどを選ぶか、ゴミ箱アイコンで消しておきます。

おわりに

GrafanaでSVG画像を使う方法をご紹介しました。画像の認証が難しい問題を回避する手段としてはData URIによる埋め込みが最も現実的かと思います。ぜひお試しください。
