どうも！DA部の春田です。
Informatica Cloud Data Integrationでデータ変換処理を構築するためのインターフェイス"Mapping"には、データの変換処理を簡単に実装するための様々なパーツが用意されています。今回はデータ変換の中でも特徴的なパーツ、Normalizerについてご紹介していきます！
Normalizerでは何ができるのか？
Normalizerは、複数のカラムをユニークキーで付与しながら1つのカラムのデータとしてまとめること（正規化）ができる機能です。例えば、一つのStoreで四半期の売上が別カラムになっているテーブルを
| StoreNo | Q1 | Q2 | Q3 | Q4 | Year |
|---|---|---|---|---|---|
| 1001 | 30 | 50 | 48 | 80 | 2014 |
| 1022 | 100 | 120 | 125 | 140 | 2014 |
| 1190 | 80 | 108 | 123 | 134 | 2014 |
このように1カラムにまとめることができます。データの前処理で重宝するパーツですね。
| StoreNo | QuarterlySales |
|---|---|
| 1001 | 30 |
| 1001 | 50 |
| 1001 | 48 |
| 1001 | 80 |
| 1022 | 100 |
| 1022 | 120 |
| 1022 | 125 |
| 1022 | 140 |
| 1190 | 80 |
| 1190 | 108 |
| 1190 | 123 |
| 1190 | 134 |
さて、実際に使っていきましょうか！
事前準備
IICSおよび、Secure Agentの環境は構築できているとします。初めての方は、以下のエントリをご参照ください。
今回も、Redshiftのサンプルデータを拝借します。tickitdb.zipをダウンロードし、解凍したデータをSecure Agent内に配置してください。
IICSからFlat Fileとして読み取るコネクションを作成します。
これで事前準備はOKです。
実際に使ってみた！
まずは左メニューバーの「New」をクリックして、Mappingを新規作成します。
Mappingデザイナーの画面が表示されたら、Sourceの設定を行います。Objectにsales_tab.txtを選択し、以下のようにFormatting Optionsを設定してください。
サンプルデータにはヘッダがないので、カラム名はFieldsタブから手入力してください。ついでにデータ型もいい感じに合わせておきましょう。

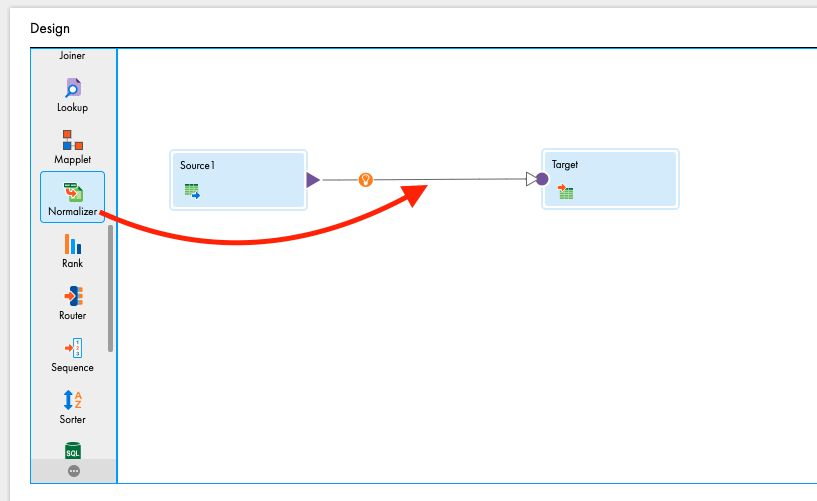

Sourceの設定が終わったら、デザイナー左のパレットからNormalizerを選択し、SourceとTargetの間へドラッグ&ドロップします。

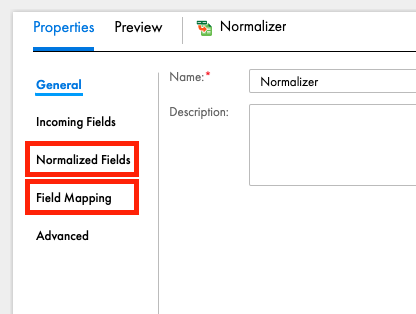

Normalizerの主要タブは2つ、Normalized FieldsとField Mappingです。Normalized Fieldsでは期待する出力のカラムを定義し、Field Mappingでは入力カラムと出力カラムを紐付けます。

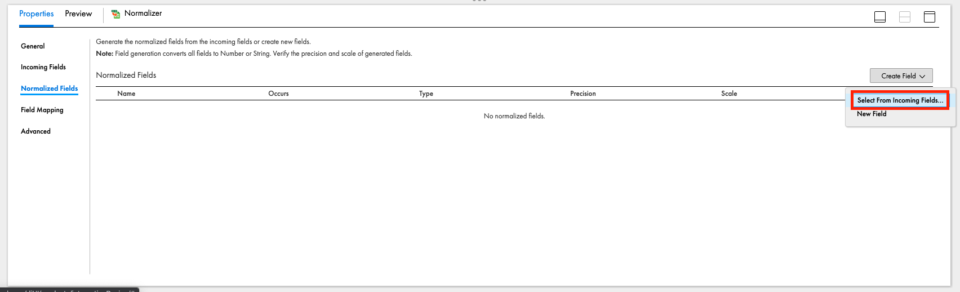

今回は試しに、idと名のつくカラムを全部まとめてみましょう（実際にはほとんどやらない変換だとはおもいますが）。Normalized Fieldsタブをクリックし、右上のCreate FieldからSelect From Incoming Fields...をクリックしてください。

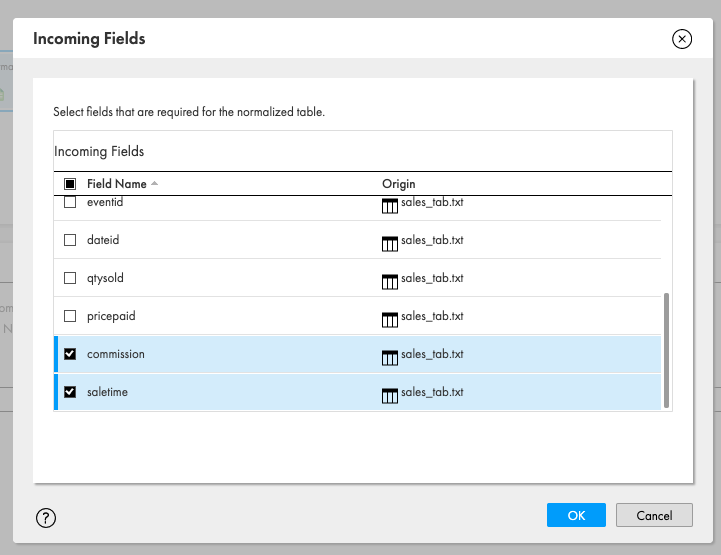

まずは正規化を行わないカラムの情報をそのまま引き継がせます。commissionとsaletimeのみを選択し、OKをクリックします。

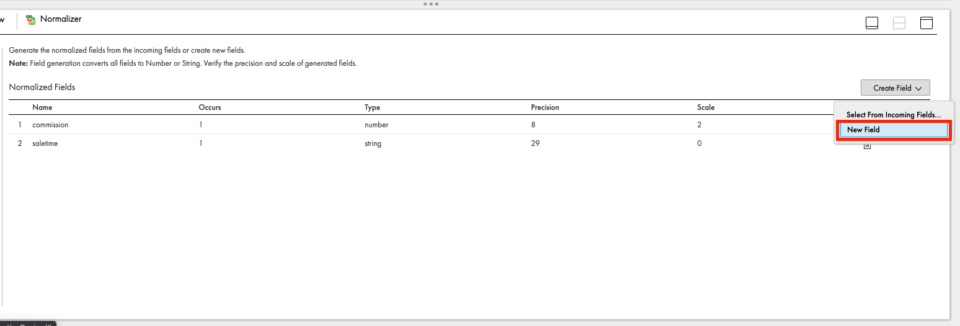

続いて、正規化を行った後のカラムを作成するために、Create FieldからNew Fieldをクリックしてください。

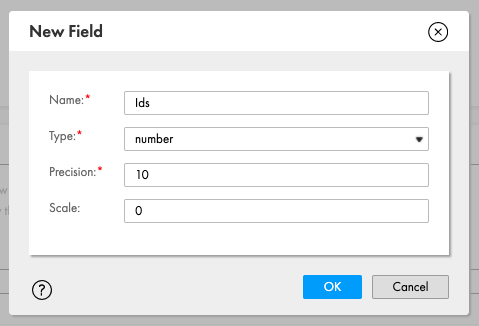

正規化後のカラム名はIdsとでもしておきます。Normalizerでは、Typeはstringとnumberの2種類しか選べない点にご注意ください。

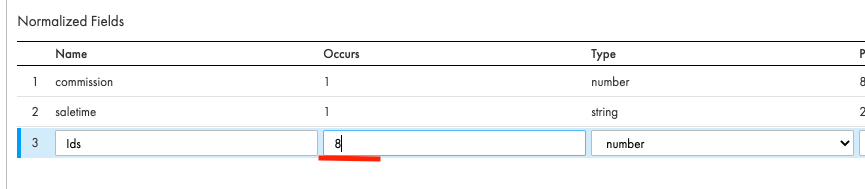

Idsが追加されたらOccursを修正します。Occursとは、正規化対象となるカラムの数を指します。今回はid系のカラム計8つを正規化するので、Occursは8です。

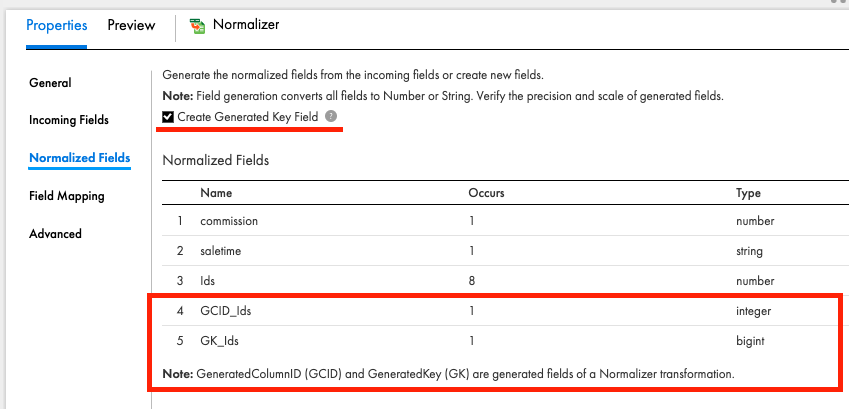

Occursが2以上になると、自動的に新しく2つのカラムが追加されます。
GCID_Idsは正規化前の元々のカラムと紐づけられて割り振られるIDで、一方GK-Idsは１レコードずつ順番に付与されるIDです。先ほどの例で言うと、こんな値が割り振られます。地味にありがたい機能です。
| StoreNo | QuarterlySales | GCID_Ids | GK-Ids |
|---|---|---|---|
| 1001 | 30 | 1 | 1 |
| 1001 | 50 | 2 | 2 |
| 1001 | 48 | 3 | 3 |
| 1001 | 80 | 4 | 4 |
| 1022 | 100 | 1 | 5 |
| 1022 | 120 | 2 | 6 |
| 1022 | 125 | 3 | 7 |
| 1022 | 140 | 4 | 8 |
| 1190 | 80 | 1 | 9 |
| 1190 | 108 | 2 | 10 |
| 1190 | 123 | 3 | 11 |
| 1190 | 134 | 4 | 12 |

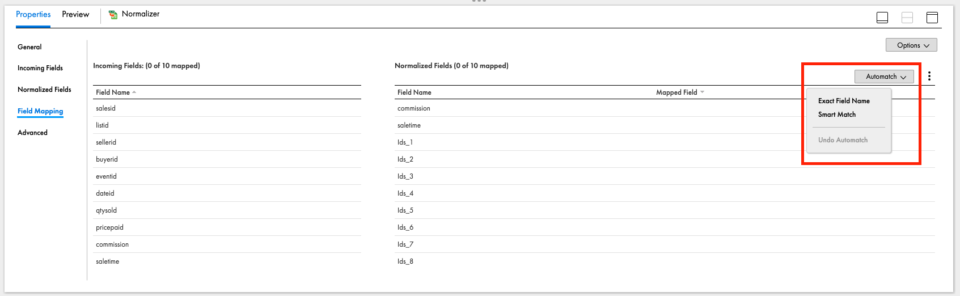

さて、正規化前後のカラム情報をマッピングしていきましょう。Field Mappingのタブをクリックすると、以下の2つのテーブルが表示されます。カラムのマッチングを行うには、右上のAutoMatchをクリックするのですが、マッチングの方法としてExact Field NameとSmart Matchの2種類があります。
- Exact Field Name: 正規化前と後のテーブルで、同じ名前のカラムを自動的に紐付ける。
- Smart Match: 同じ接頭辞などのカラムを自動的に紐付ける。

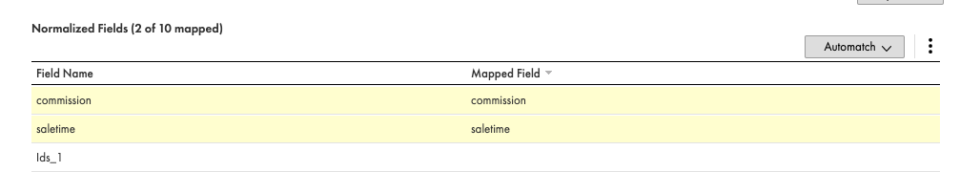

今回は、commissionとsaletimeはExact Field Nameで紐付けられます。SmartMatchの方はダメでした。この辺り自動でやりたい場合は、カラム名を調節しておく必要がありますね。Exact Field Nameをクリックすると、以下のように紐付けられます。

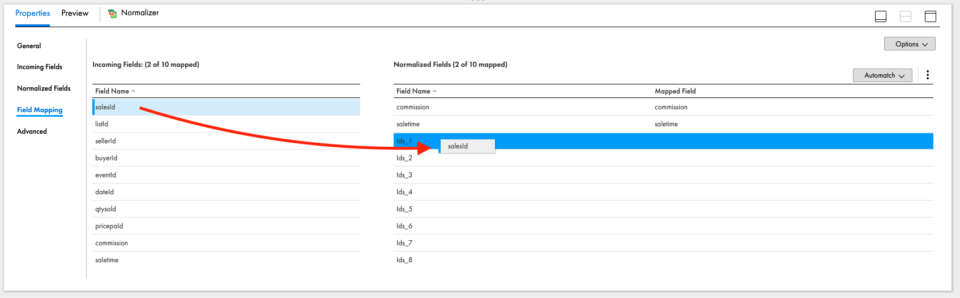

残りは、左テーブルのカラムを正規化先の右テーブルのカラムへドラッグ&ドロップしましょう。

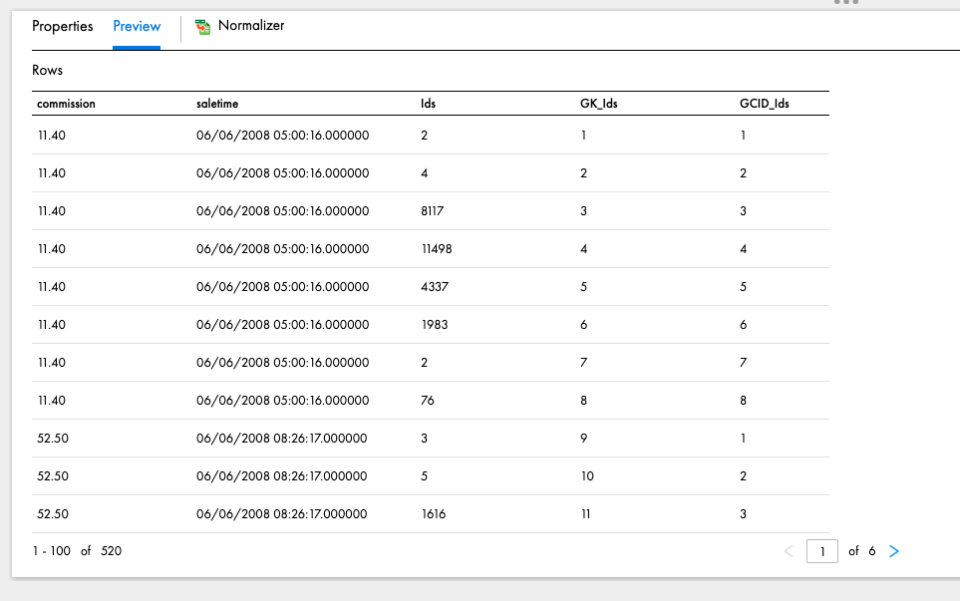

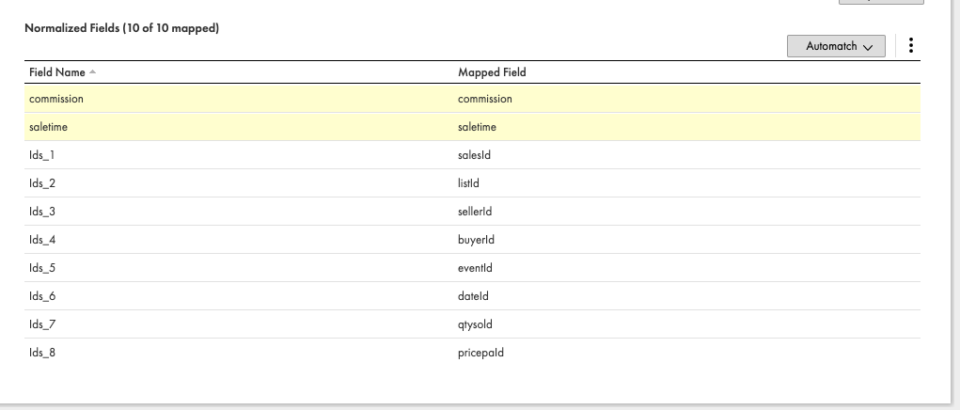

こんな感じに1対1に紐づけたら、Previewで中身を確認してみましょう。
期待通りの結果になりましたね。NormalizerのAdvancedタブにはほとんどオプションがないので、使い道としてはこれくらいです。
最後に
Normalizerはシンプルながらも、データの前処理段階で活躍してくれそうな機能ですね！ETL実装時にはぜひチェックしておきましょう。
