「スタバで注文するのはいつも Venti」でおなじみの fujimura です。

gradle dependencies で見るグラフがわかりにくいなと思ったので、graphviz で表示してくれるやつがないかなとぐぐってみたら、あったので軽く紹介します。

準備

最初に Set up の指示通りに graphviz のインストールをしておきます。

$ brew install graphviz

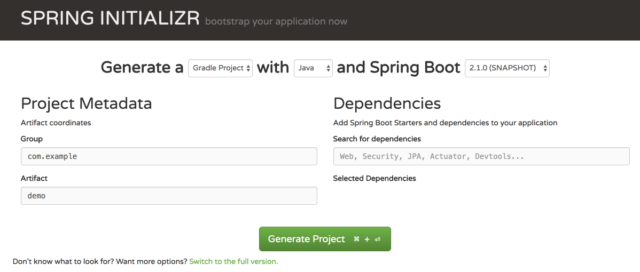

次に適当にベースとなるプロジェクトを SPRING INITIALIZR でつくってみます。

ダウンロードしたら解凍します。

$ unzip demo.zip
Archive:  demo.zip
   creating: demo/
  inflating: demo/gradlew
   creating: demo/gradle/
   creating: demo/gradle/wrapper/
   creating: demo/src/
   creating: demo/src/main/
   creating: demo/src/main/java/
   creating: demo/src/main/java/com/
   creating: demo/src/main/java/com/example/
   creating: demo/src/main/java/com/example/demo/
   creating: demo/src/main/resources/
   creating: demo/src/test/
   creating: demo/src/test/java/
   creating: demo/src/test/java/com/
   creating: demo/src/test/java/com/example/
   creating: demo/src/test/java/com/example/demo/
  inflating: demo/.gitignore
  inflating: demo/build.gradle
  inflating: demo/gradle/wrapper/gradle-wrapper.jar
  inflating: demo/gradle/wrapper/gradle-wrapper.properties
  inflating: demo/gradlew.bat
  inflating: demo/settings.gradle
  inflating: demo/src/main/java/com/example/demo/DemoApplication.java
  inflating: demo/src/main/resources/application.properties
  inflating: demo/src/test/java/com/example/demo/DemoApplicationTests.java

引き続き Set up に従って plugin を build.gradle に追加します。

buildscript {
  repositories {
    mavenCentral()
  }
  dependencies {
    classpath "com.vanniktech:gradle-dependency-graph-generator-plugin:0.4.0"
  }
}

apply plugin: "com.vanniktech.dependency.graph.generator"

あとは generateDependencyGraph を実行すると、build 配下に画像ファイルが生成されます。

$ ./gradlew generateDependencyGraph
$ open build/reports/dependency-graph/dependency-graph.png

まとめ

gradle でパッケージ依存情報をグラフ画像化できる gradle-dependency-graph-generator-plugin を使ってみました。

ちなみに空っぽの spring アプリケーションだとこれくらいの依存ですが、実際に開発しているリポジトリで試してみたところ、とても大きな画像になってしまい、読むのが大変でした。(小並感)
